Nexto Xpress - Como utilizar 3G/4G

Neste tutorial estão descritas orientações e procedimentos para utilizar a porta USB com modem 3G/4G no Nexto Xpress.

Componentes

Software:  MasterTool IEC XE 3.30

CLP:  XP300 com acessório XP910 (modem 3G/4G Huawei E3276)

Seções do Tutorial

1.  ARQUITETURA

2.  DESENVOLVIMENTO

2.1.  Configurando o endereço de IP no CLP

2.2.  Configurando modem 3G/4G

2.3.  Conectando ao CLP com o Mastertool

1. ARQUITETURA

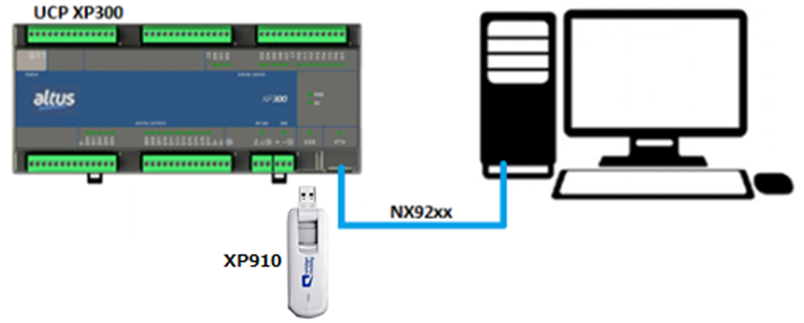

Na arquitetura deste tutorial, conectou-se a porta Ethernet da XP300 na porta Ethernet do computador através do cabo NX9202 e o modem 3G/4G Huawei E3276 foi conectado na porta USB da XP300.

2. DESENVOLVIMENTO

Neste tutorial serão mostrados os passos para acessar os CLPs da Série Nexto Xpress via modem 3G/4G (USB). Esse modem USB com chip SIM pode ser usado para conectar o CP à Internet usando a rede de dados celular (serviços telefônicos, como o envio de SMS, não são implementados). Também permite usar os controladores Nexto Xpress para implementar aplicações de telemetria e IoT. Existem basicamente dois tipos de modems: bridge e roteador. No caso deste tutorial usaremos o tipo bridge.

Para dispositivos bridge, depois que este é detectado corretamente e os parâmetros do SIM configurados, o controlador inicia um processo em segundo plano, que controla continuamente o modem para mantê-lo conectado à Internet, assim não há necessidade de intervenção manual. Portanto, se a conexão for interrompida por algum motivo o controlador tentará se reconectar automaticamente.

Vale ressaltar a importância de ter em mãos o Manual da Série Nexto Xpress, permitindo a consulta nas etapas da aplicação. Esse documento irá lhe orientar sobre as características técnicas, instalação, programação e configurações.

2.1.  Configurando o endereço de IP no CLP

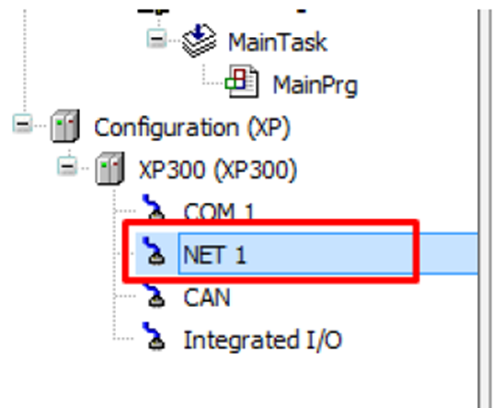

Clique em NET 1 na sua árvore de dispositivos.

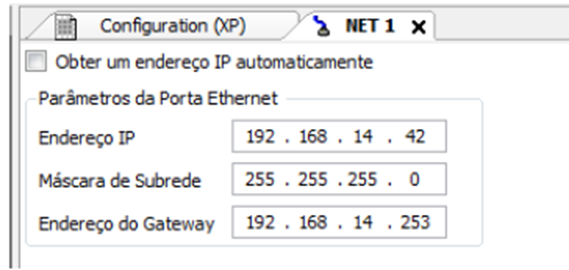

Digite um endereço de IP para o seu CLP nas configurações do projeto.

Obs: É possível alterar o endereço IP do seu CLP pelo Easy Connection se necessário, lembre-se que ao alterar o IP do seu CLP pode ser necessário colocar o seu computador na mesma faixa de IP do CLP para voltar a ter acesso ao mesmo.

2.2.  Configurando modem 3G/4G

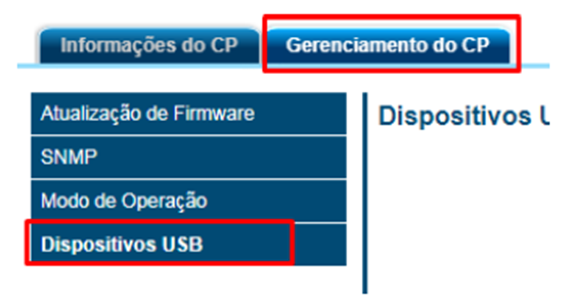

Digite o IP do seu CLP no seu navegador no computador e na página dele vá na guia Gerenciamento do CP. Nessa guia no lado esquerdo selecione a opção de menu Dispositivos USB.

Caso necessário usuário e senha, basta digitar admin, admin respectivamente.

Conecte o modem 3G/4G na entrada USB do seu CLP.

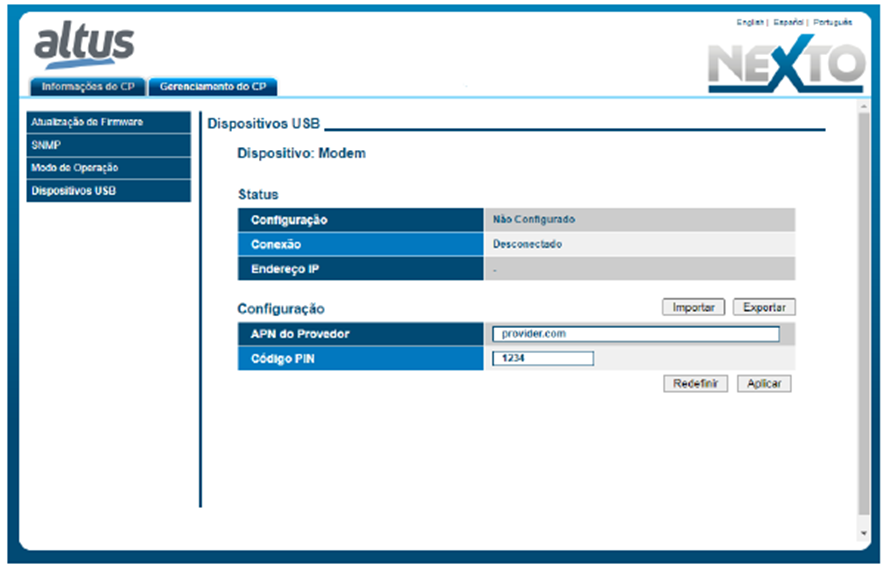

Depois que o dispositivo modem for detectado e montado corretamente, o LED USB acenderá e as informações do dispositivo deverão ser exibidas em sua tela:

A seção Status é onde todos os diagnósticos relacionados ao modem USB são exibidos:

• Estado da configuração (que não depende do estado do dispositivo)

• Estado da conexão com a Internet

• Endereço IP do modem.

Esses campos são atualizados automaticamente sempre que um valor é atualizado (não é necessário recarregar a página manualmente). As mesmas informações também são fornecidas na estrutura de diagnóstico de variáveis simbólicas, que também contém a descrição detalhada dos possíveis valores para cada campo.

A seção Configuração é onde o usuário executa a configuração do modem. Para modems em bridge, esta seção é usada para inserir as informações do chip SIM.

Esta seção contém os seguintes botões:

Importar : carrega a configuração de um arquivo externo

Exportar : salva a configuração atual em um arquivo externo

Redefinir : apaga a configuração do modem da memória do controlador

Aplicar : escreve a configuração na memória do controlador

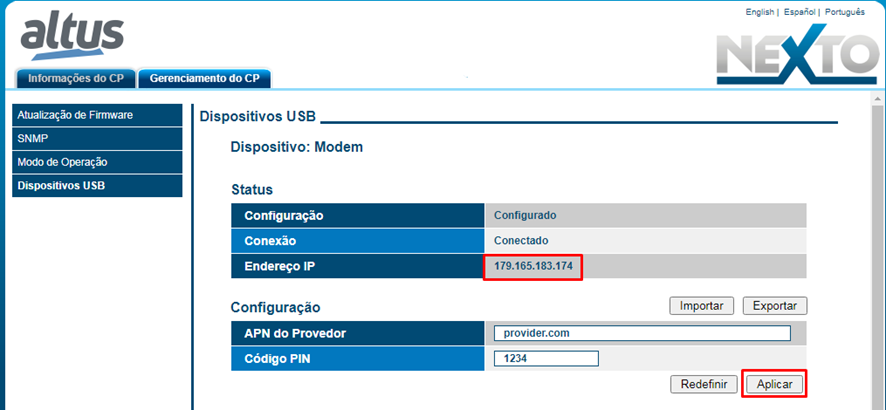

Clique em Aplicar e o endereço de IP do modem deve ser mostrado.

O campo configuração deverá estar com o status de Configurado e o campo conexão com o status de Conectado.

Obs: Se o modem USB estiver configurado, o sistema do controlador o configurará como o gateway padrão para toda a comunicação Ethernet. A NET1 retorna como o gateway padrão quando o modem USB tiver sido removido.

2.3. Conectando ao CLP com o Mastertool

Com o endereço IP do modem configurado, podemos realizar acesso remoto à página da web do sistema do controlador para exibir o status e os diagnósticos (a atualização de firmware não é suportada). Para isso, basta digitar o endereço de IP do modem no seu navegador.

Após realizar as configurações anteriores, retire o cabo ethernet do seu CLP. No Mastertool, vá na árvore de dispositivos e dê dois cliques em Device.

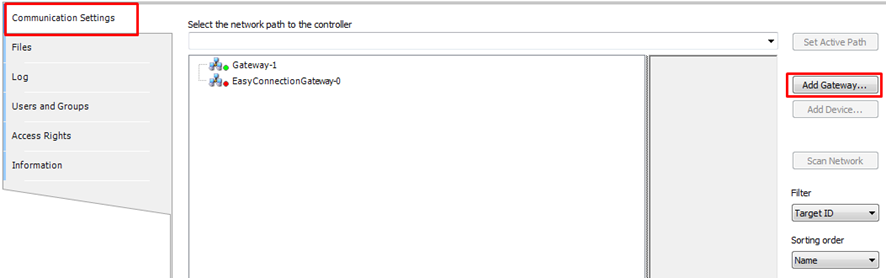

Clique em Communication Settings e depois em Add Gateway...

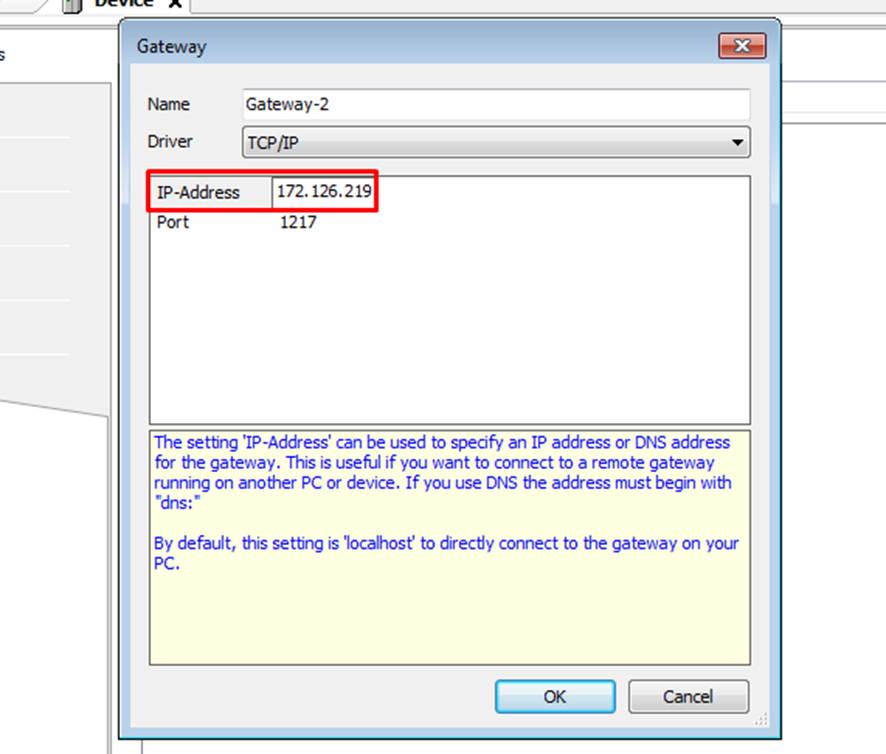

A janela Gateway será aberta. Em IP-Adress digite o IP do modem configurado anteriormente.

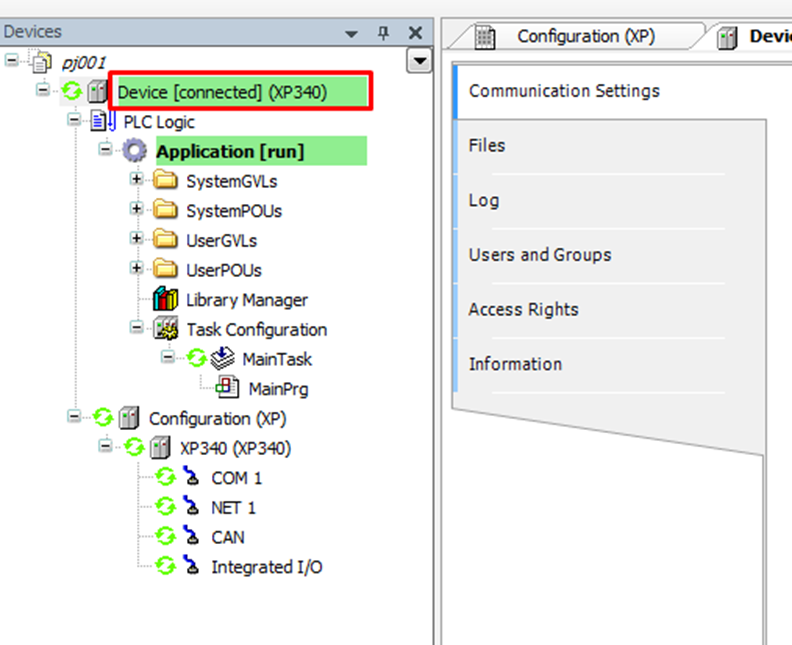

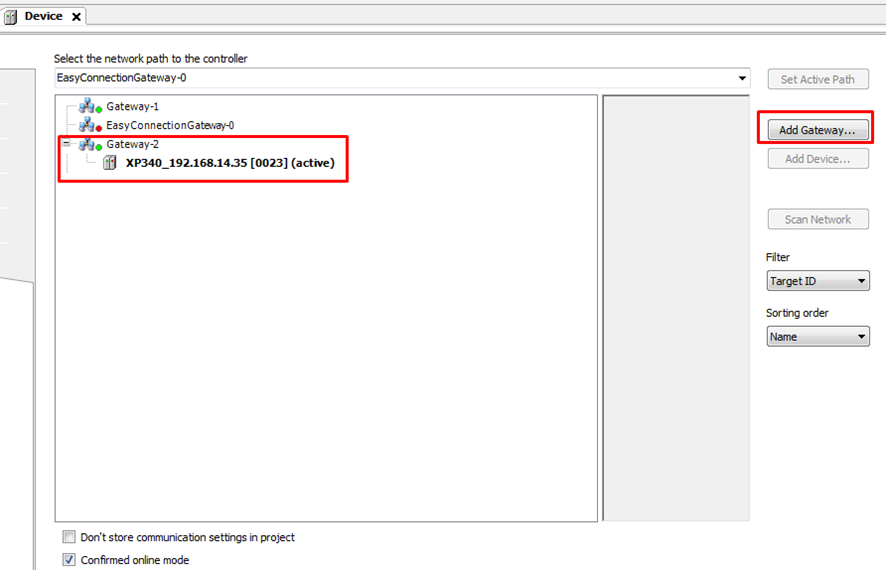

No gateway criado dê dois cliques. O CLP em uso, neste caso o XP340, irá aparecer com seu IP e o status de Active. O CLP estará apto a receber o projeto desenvolvido no Mastertool IEC XE.

Obs: Ao acessar o controlador remotamente, é necessário conhecer o endereço IP do modem na internet. No entanto, o IP é dinâmico e será alterado a cada processo de conexão. Uma maneira de solucionar esse problema é publicar o endereço IP (disponível nas variáveis de diagnóstico do modem) por meio do MQTT.
