Nexto Xpress: Configurando CLP como remota Ethernet/IP pela página Web

Neste tutorial, você irá aprender a configurar um CLP da série Nexto Xpress como Adapter para trabalhar como remota Ethernet/IP.

Componentes do Tutorial

Hardware: XP315 e XP340

Software: MasterTool 3.75

Seções do Tutorial

1. INTRODUÇÃO

2. CONFIGURANDO A REMOTA

3. CONFIGURANDO O SCANNER

4. DEMONSTRANDO O FUNCIONAMENTO

1. INTRODUÇÃO

A partir da versão de firmware 1.14.77.0, é possível configurar os CLPs da série Nexto Xpress como Remota Ethernet/IP pela página Web do equipamento. Neste tutorial, iremos demonstrar como realizar essa configuração, e como comunicar com esta remota utilizando outro XP.

Observação: Esta funcionalidade está disponível apenas nos modelos XP300, XP315 e XP325.

2. CONFIGURANDO A REMOTA

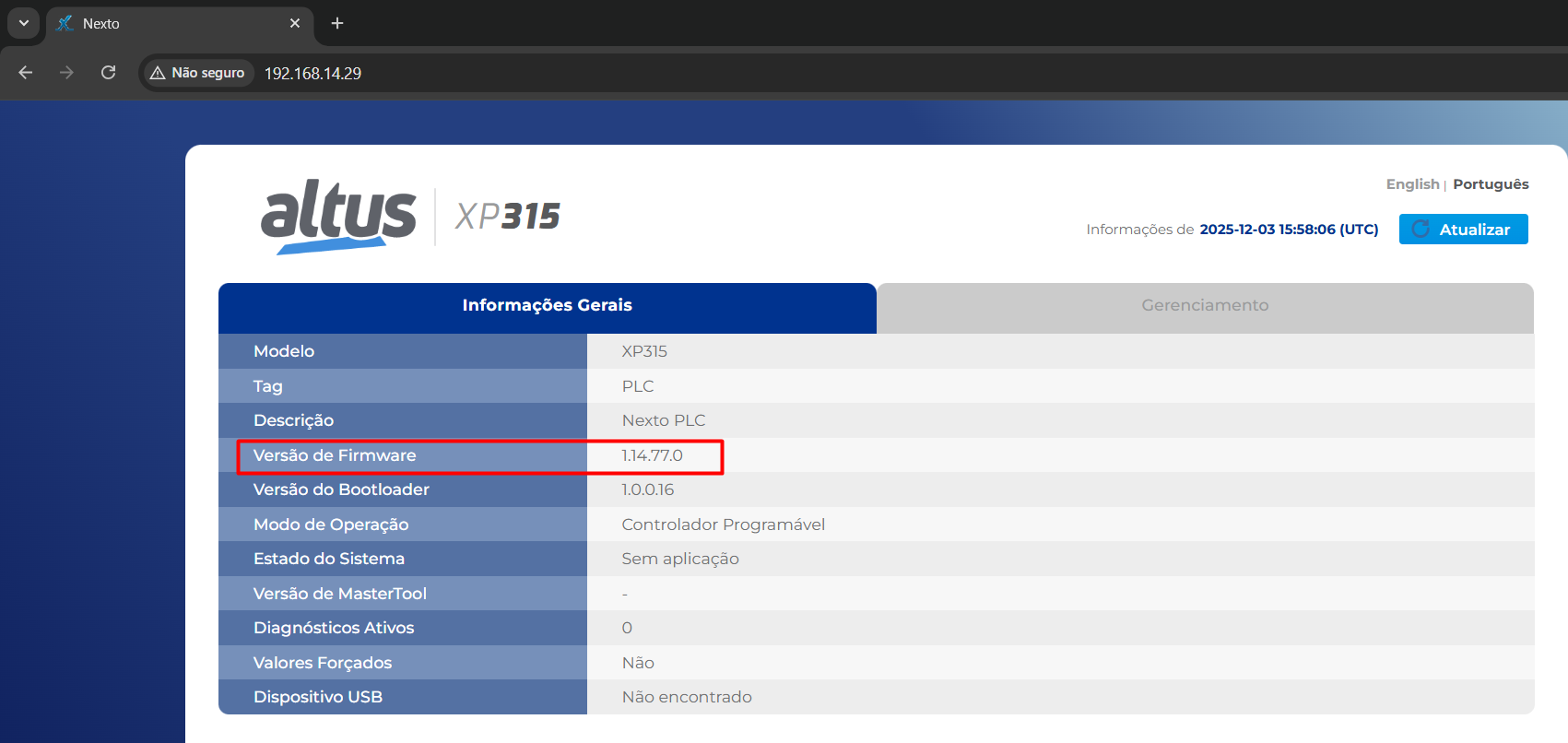

Primeiramente, vamos acessar a página Web do CLP e garantir que o nosso XP está com um firmware 1.14.77.0 ou superior.

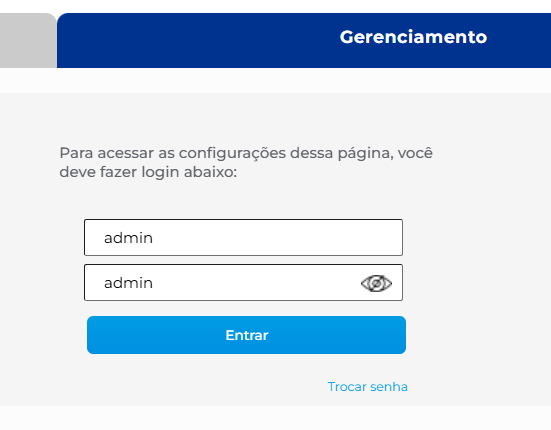

Depois, vamos na aba Gerenciamento, e logar utilizando o usuário e senha admin.

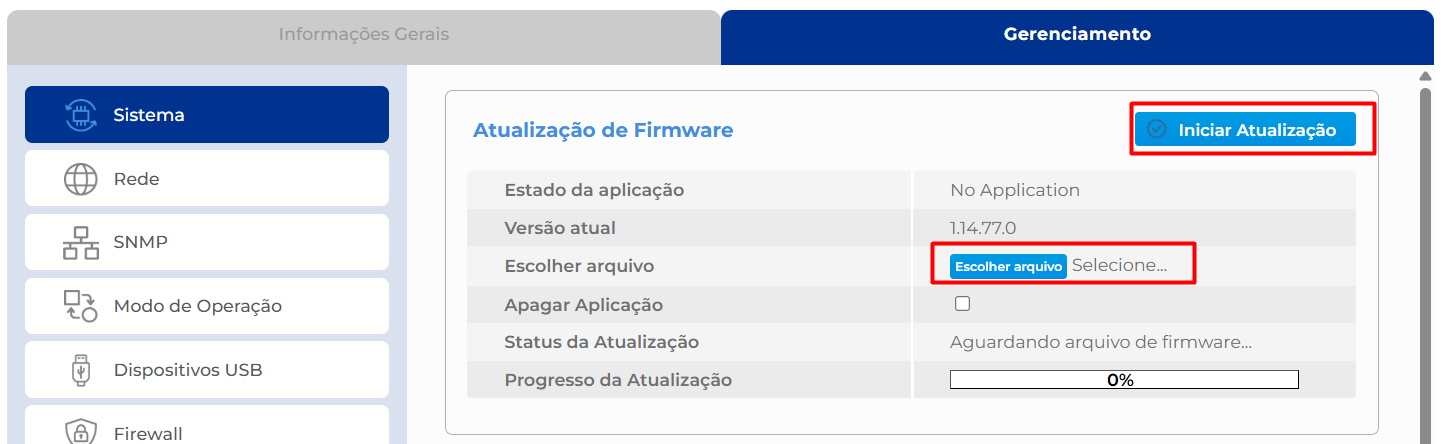

Caso a sua versão esteja inferior à 1.14.77.0, atualize para a mais recente na página Sistema.

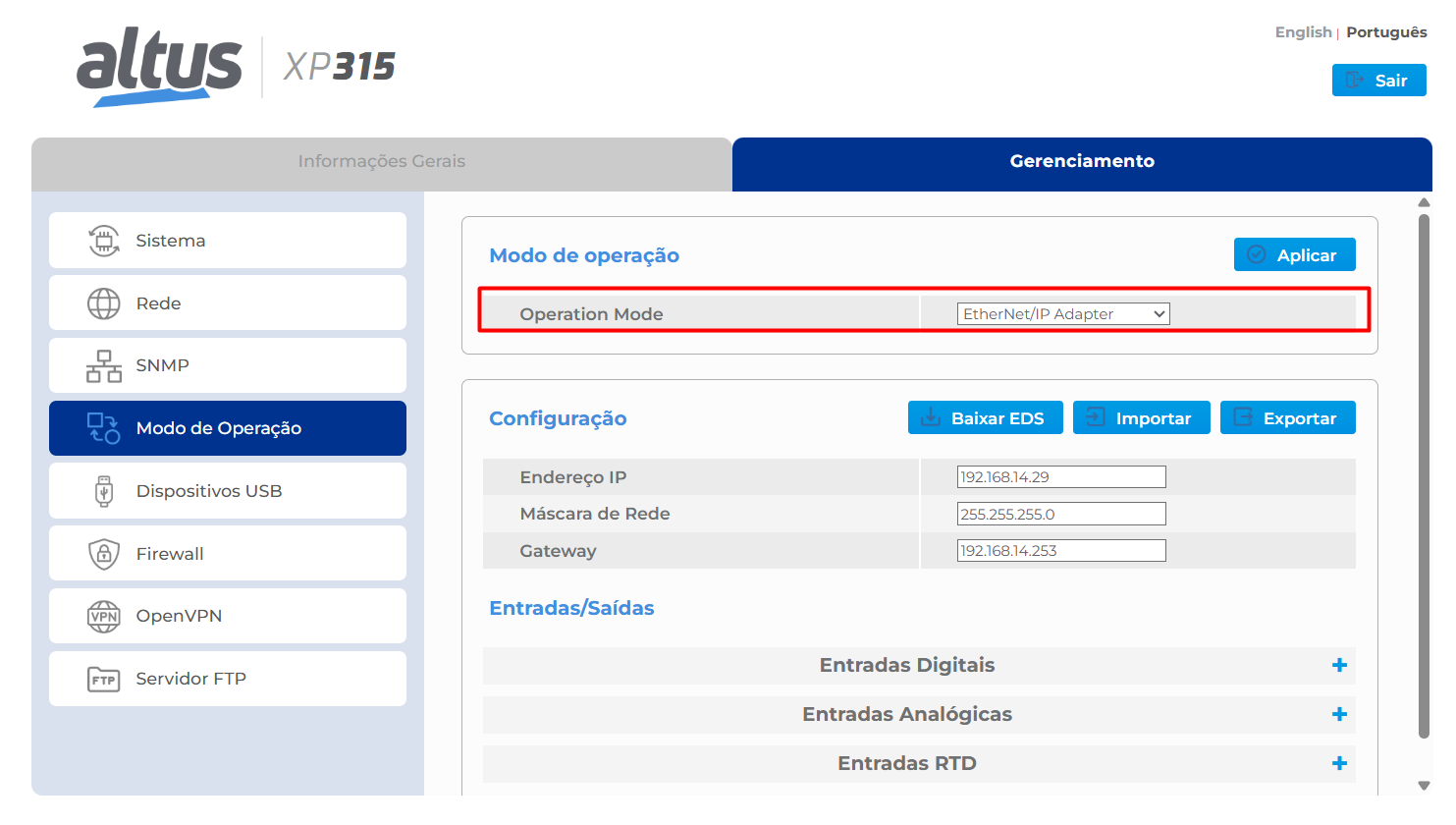

Se já estiver na versão adequada, vá para a aba Modo de operação, e selecione Ethernet/IP Adapter.

Nesta página, podemos configurar as entradas do CLP. Após realizar as configurações desejadas, aperte em Baixar EDS e depois em Aplicar. Insira o usuário e senha admin novamente. Assim, o CLP irá reiniciar com as novas configurações definidas.

3. CONFIGURANDO O SCANNER

Vamos adicionar um CLP XP340 como Scanner para comunicar com a remota que configuramos no tópico 2,

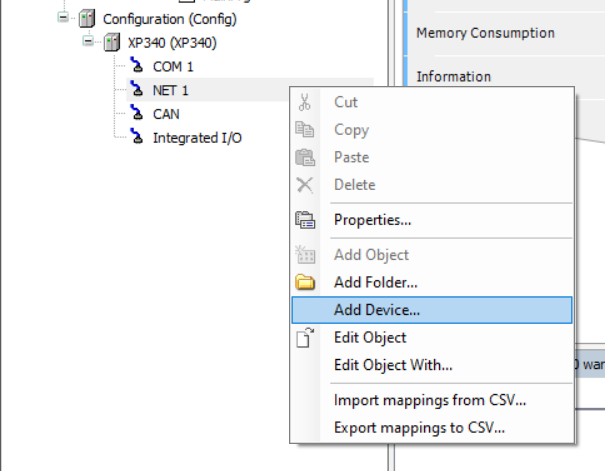

Crie um novo projeto, e clique em adicionar um dispositivo na NET1.

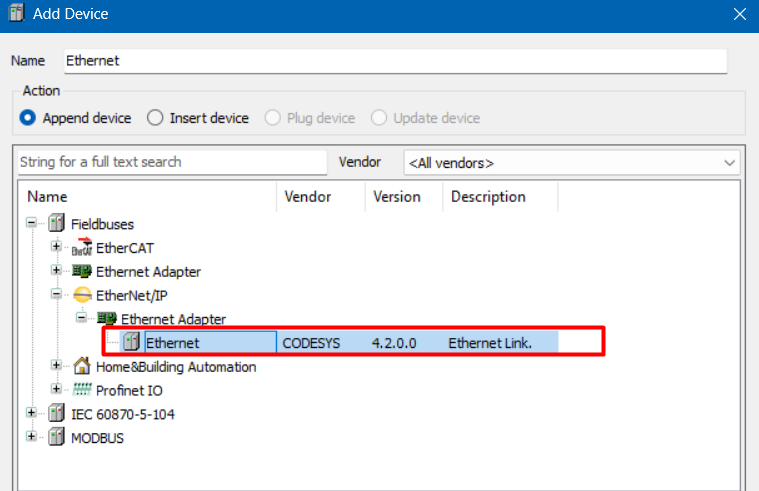

Selecione Ethernet e aperte em adicionar dispositivo.

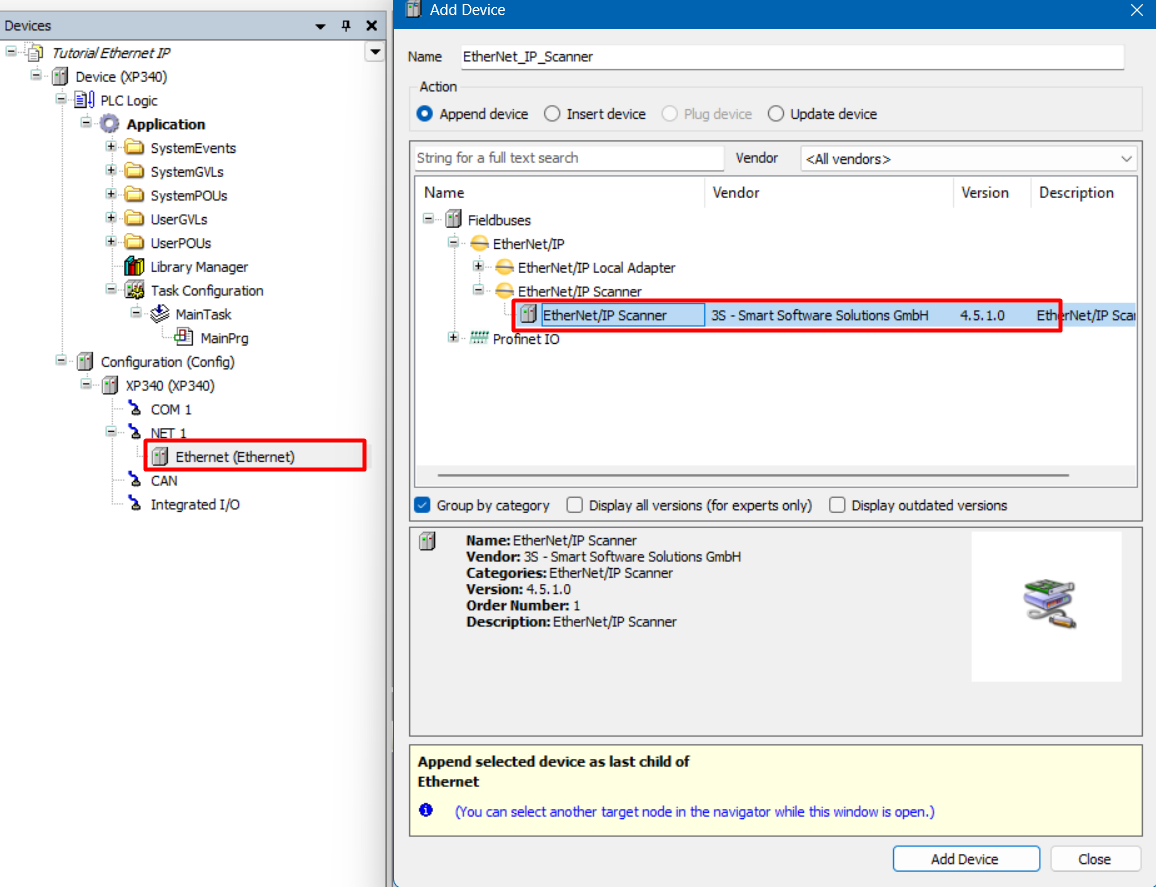

Depois, clique no dispositivo Ethernet adicionado e selecione a opção EtherNet/IP Scanner.

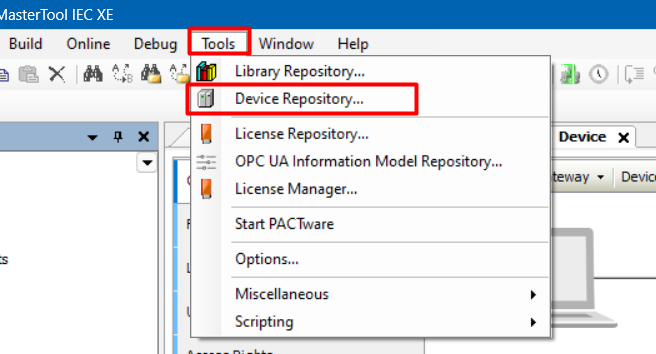

Depois de adicionar o Scanner, vamos em Ferramentas -> Repositório de dispositivos.

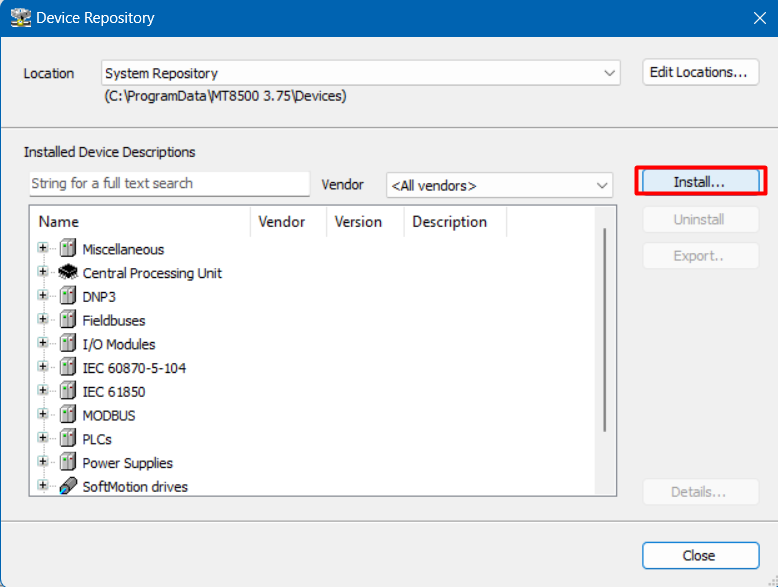

Vamos em Install.

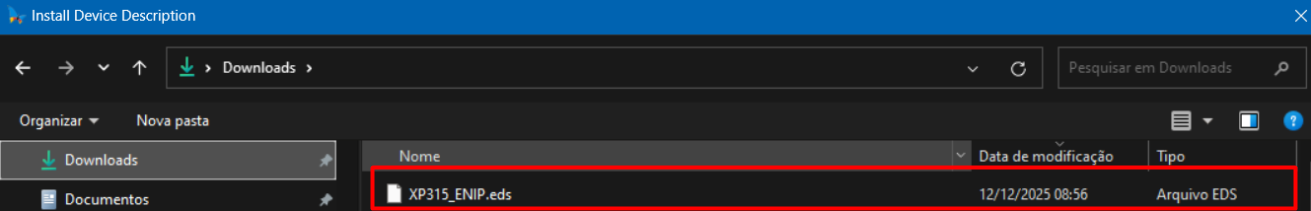

E selecione o arquivo baixado EDS baixado no tópico 2.

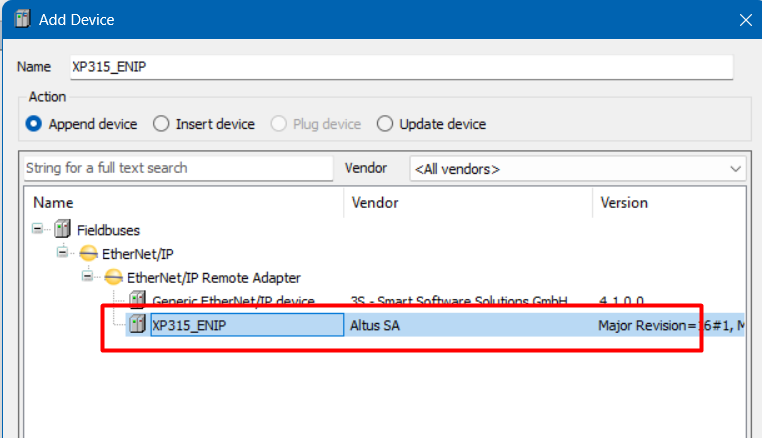

Depois de instalar o EDS acima, vamos adicionar o dispositivo no Scanner.

Depois de adicionar o dispositivo, vamos o endereço de IP para o IP do CLP que configuramos como remota (Adapter).

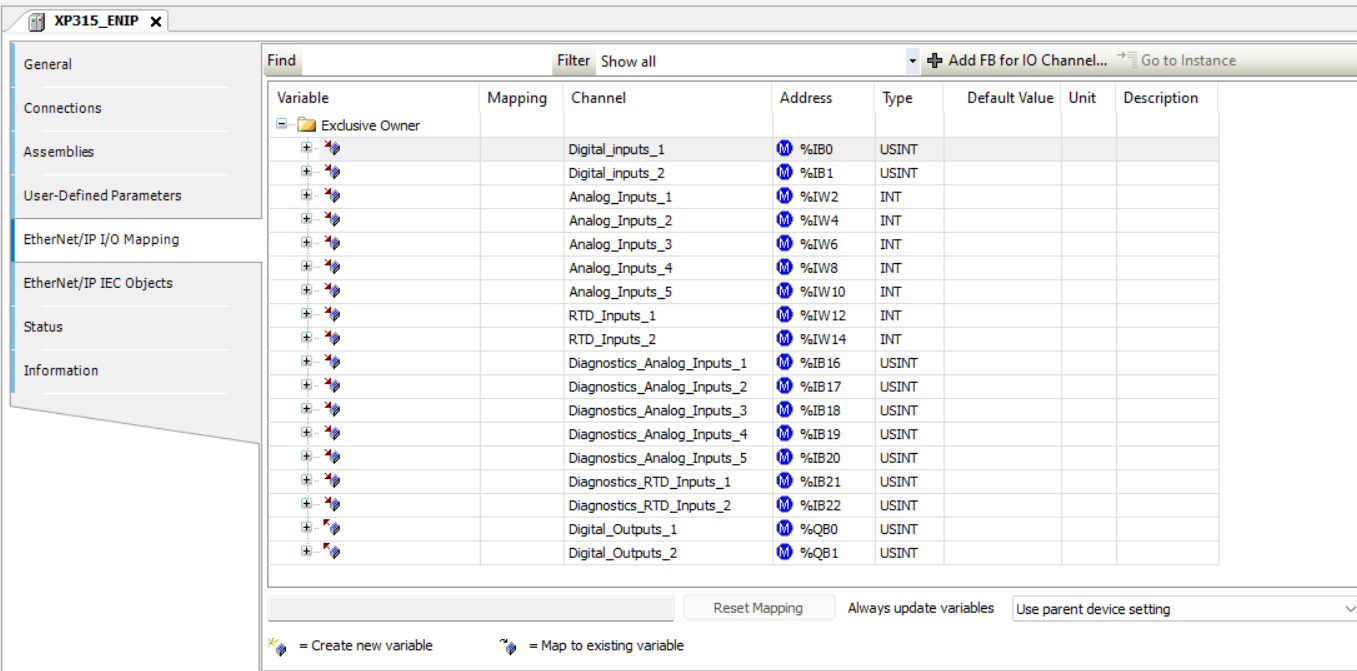

Em EtherNet/IP I/O Mapping, você pode observar todo o mapeamento das entradas e saídas da remota adicionada.

4. DEMONSTRANDO O FUNCIONAMENTO

Depois de configurar os equipamentos conforme os tópicos acima, você pode carregar o programa no seu CLP, e verificar se a comunicação foi estabelecida!

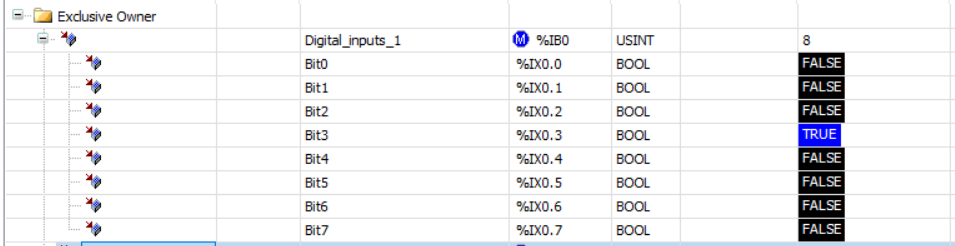

Para demonstração do funcionamento, a entrada I03 da remota (CLP configurado como Adapter) foi acionada, e recebemos o valor na Digital_Inputs no CLP Scanner.

Com isso, você está capacitado para configurar o um CLP da série Nexto Xpress como remota Ethernet/IP Adapter por meio da página web.
