Nexto Xpress - Utilizar portas lógicas XOR e NOT

Neste tutorial, você aprenderá a utilizar as portas lógicas XOR e NOT no MasterTool.

XOR

Se apenas um dos bits de entrada for "1", o bit resultante será "1". Se ambos ou nenhum forem "1", o bit resultante será "0". Tipos permitidos: BOOL, BYTE, WORD, DWORD e LWORD.

ATENÇÃO: Observe o comportamento da função XOR na forma estendida (se houver mais de 2 entradas). As entradas serão verificadas em pares e os resultados específicos serão então comparados novamente em pares (isto está em conformidade com a norma, mas pode não ser esperado pelo usuário).

NOT

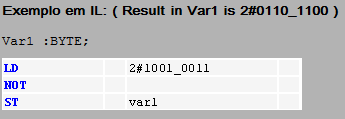

O bit resultante será "1" se o bit de entrada correspondente for "0" e vice versa. Tipos permitidos: BOOL, BYTE, WORD, DWORD e LWORD.
