1. Configuração do Client
1. Abra o software MasterTool IEC XE.
2. Escolha o modelo desejado do Nexto Xpress.
3. Clique com o botão direito sob NET1 e depois clique em Add Device.
4. Agora selecione Modbus Symbol Client e clique em Add Device, como mostrado abaixo:
5. Agora clique no ícone do Modbus que foi adicionado que está disponível abaixo de NET1 com o botão direito e clique em Add Device
6. Agora selecione Modbus Device e clique em Add Device.
7. Agora vá em Application e depois em UserPrg.
8. Foi declarado um contato de nome Server e uma coil. Para vincular essa coil com uma saída integrada do CLP, clique no nome da coil e então no botão, como mostrado abaixo:
9. Na janela que abriu abra o ícone Application > SystemGVLs > IntegratedIO > DigitalOutputs > Q06. Clique em OK.
10. Agora tecle Enter para confirmar o endereço.
11. Deverá ficar assim:
12. Agora vá em Modbus Device novamente e configure o mapeamento da seguinte maneira. Digite UserPrg.Server na célula de Variável de Valor. Isso fará com que a leitura realiza pelo Client armazena o valor na variável Server.
13. Agora em Parâmetros Gerais configure com o endereço do Server da comunicação.
14. Agora em Requisições, configure a seguinte maneira:
Será lido somente uma coil e ela vai estar no endereço 1 do Server, como será configurado a adiante.

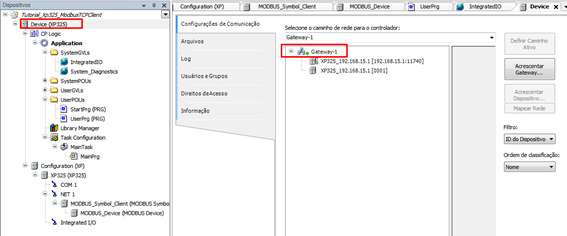

15. Agora basta fazer o download da aplicação no CLP. Com o cabo Ethernet conectado entre o computador e o CLP, vá em Easy Conection e confirme que o IP do CLP está na mesma rede do computador. Feito isso clique em Device e depois clique duas vezes em Gateway para o software fazer a varredura dos dispositivos conectados na rede.
16. Selecione o IP desejado para se conectar à ele. O IP deverá ficar em negrito.
17. Clique em Login e coloque o CLP em modo Run. Pronto, agora o Client da rede já está operando. É possível fazer Logout do CLP.
2. Configuração do Server
1. Repita os passos 1, 2 e 3 da configuração do Client.
2. Agora selecione Modbus Symbol Server e clique em Add Device.
3. Clique duas vezes no ícone do Server que foi acrescentado e configure a aba como mostrado abaixo e depois clique no botão com os 3 pontos(...):
4. Agora abra o ícone Application > SystemGVLS > IntegratedIO > DigitalOutputs > Q05 e clique em Ok.
5. Agora vá em UserPrg e, como foi feito na configuração do Client, configure o ladder da seguinte maneira:
6. O Server da rede está configurado. Agora é preciso colocar o CLP Server em modo run. Para isso basta seguir o mesmo procedimento do Client, como foi mostrado anteriormente.
7. Para finalizar a aplicação, basta conectar os dois CLPs em modo run através do cabo Ethernet.
Importante: cuidado com os endereços IP. Eles devem ser configurados de modo que a comunicação seja possível. Esse tutorial é apenas ilustrativo, é possível fazer alterações conforme for necessário.
