Gateway IoT - TLE3-21100 - OpenVPN - 3G/4G

Neste tutorial estão descritas orientações e procedimentos para capacitar o usuário a estabelecer uma comunicação entre o MasterTool instalado em um PC com os CLPs da mesma rede, através do gateway 3G/4G, utilizando um túnel configurado no OpenVPN Cloud.



Componentes

Software: Mastertool IEC XE 3.32

CLP: XP340

Equipamento: TLE3-21100



Seções do Tutorial

1.  ARQUITETURA

2.  DESENVOLVIMENTO

   2.1. Acessando o equipamento

   2.2. Configurando a rede WAN

   2.3. Configurando a rede LAN

   2.4. Configurando o OpenVPN

   2.5. Instalando os certificados no equipamento

   2.6. Instalando o cliente OpenVPN no PC

   2.7. Comunicando o MasterTool com o CLP





1. ARQUITETURA

Na arquitetura deste tutorial conectou-se uma ponta do cabo de rede a porta ethernet do TLE3-21100 e a outra ponta na porta ethernet do XP340  e  comunicou-se o MasterTool com o XP340 através do TLE3-21100, utilizando um túnel configurado no OpenVPN Cloud.



2. DESENVOLVIMENTO

2.1. Acessando o equipamento

Primeiramente vamos acessar o equipamento para configurá-lo, por default o IP do TLE3-21100 é 192.168.123.254.

1. Altere o IP do seu computador para a mesma rede do IP do TLE3-21100 (192.168.123.xxx);
2. Conecte uma ponta do cabo de rede no seu computador e a outra no TLE3-21100;
3. Digite na barra de endereço do seu navegador padrão o IP do TLE3-21100 (192.168.123.254);
4. Altere a senha do equipamento, por default o usuário e senha são admin.



2.2. Configurando a rede WAN

Nesta etapa vamos configurar a rede Wide Area Network (WAN)  no TLE3-21100.

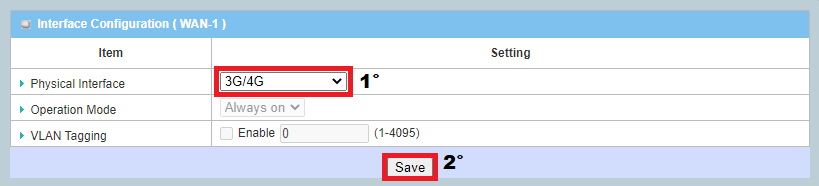

1. Clique em Basic Network -> WAN & Uplink -> Physical Interface -> Edit, conforme a figura abaixo:

1. Clique em Basic Network -> WAN & Uplink -> Physical Interface -> Connection Setup -> Clique em Edit.


2. Em 3G/4G configure conforme a figura abaixo:

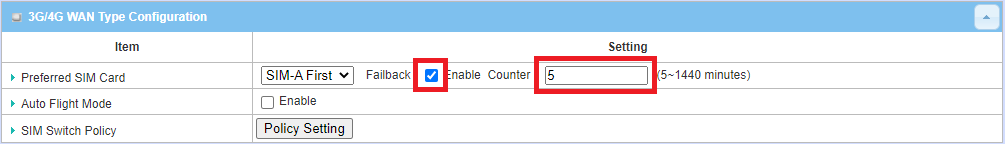

1. Em Connection with SIM-A/SIM-B Card configure conforme a figura abaixo:

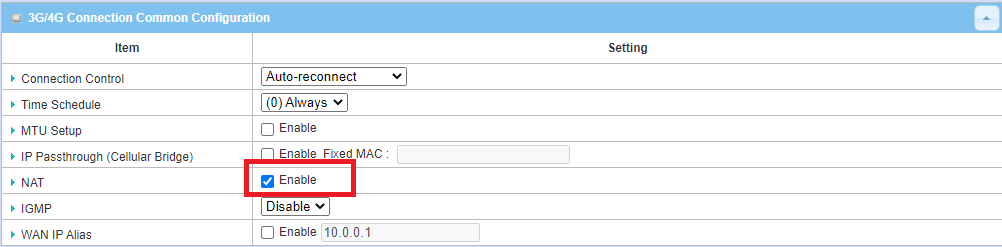

1. Em 3G/4G Connection Common Configuration configure conforme figura abaixo:

1. Clique em Save.





2.3. Configurando a rede LAN

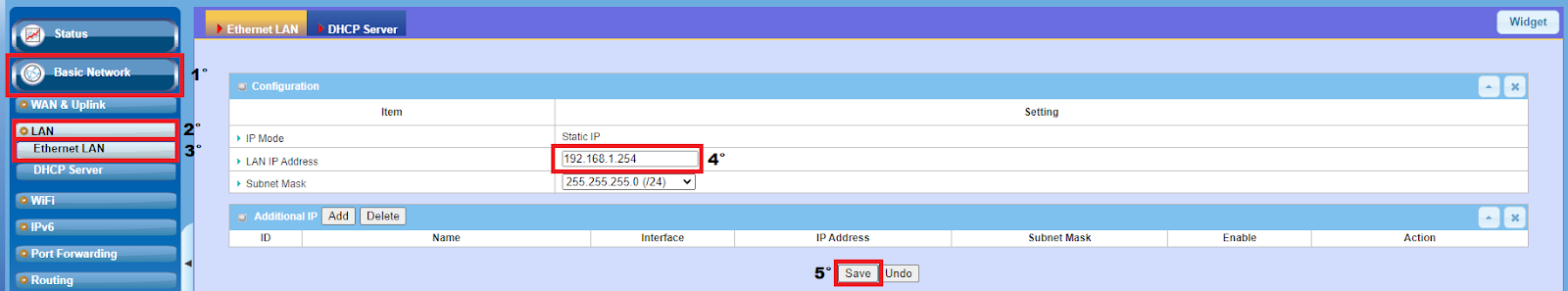

Em LAN IP Address definir  o IP do TLE, conforme sua rede.





2.4. Configurando o OpenVPN

Primeiramente vamos criar o Server:

1. Clique no link: SIGN-UP
2. Clique em Get Started

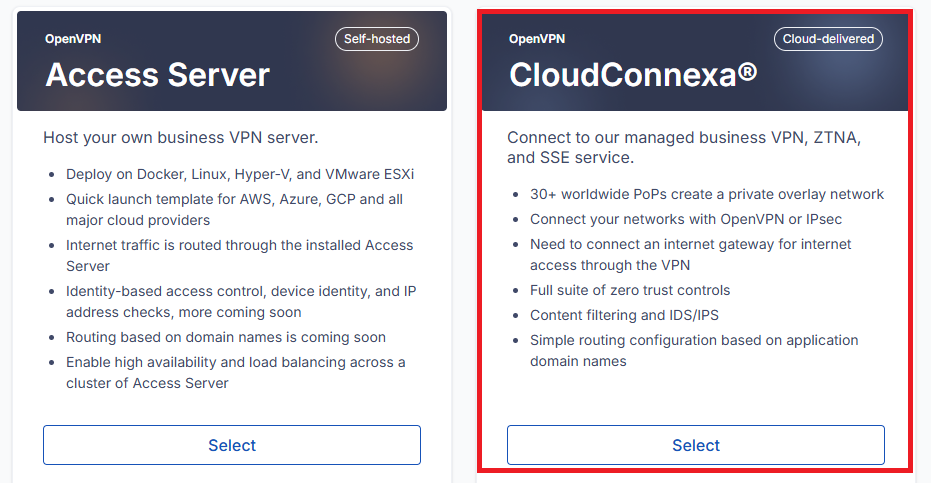

3. Clique em OpenVPN Cloud
4. Preencha com os dados de usuário

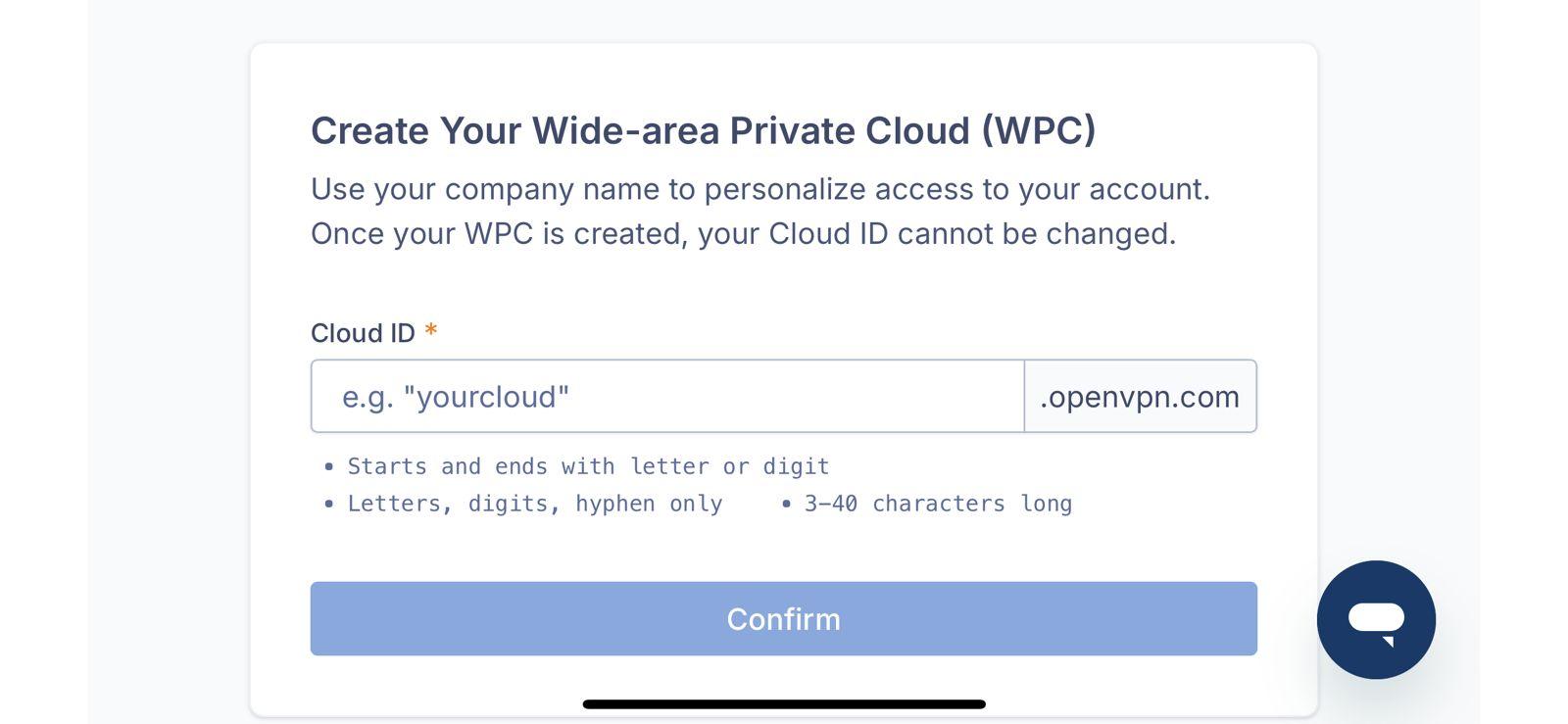

5. Defina o nome da rede



Em seguida iremos criar os Usuários que farão parte dessa rede:

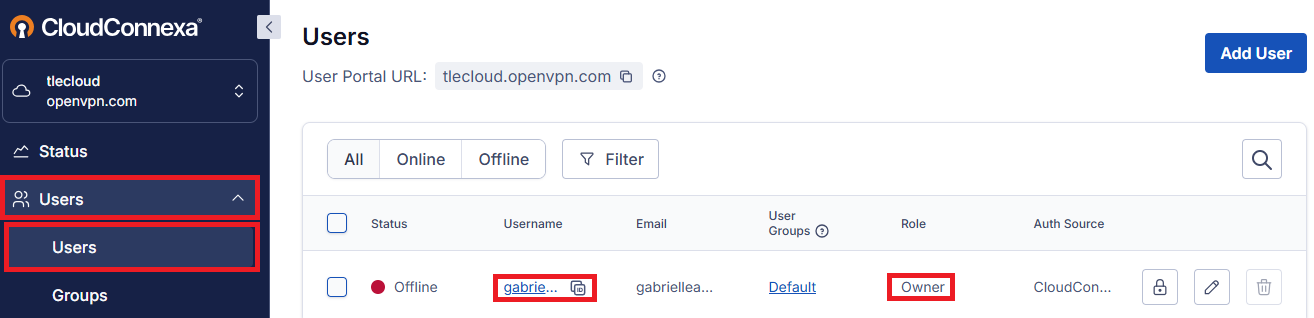

1. Clique em Create User
2. Preencha o campo User Name (Os campos obrigatórios são: Usar Name, Roles e Grupos, porém alteramos somente o Username e Roles)
   Obs: Nos nossos testes utilizamos somente um usuário.

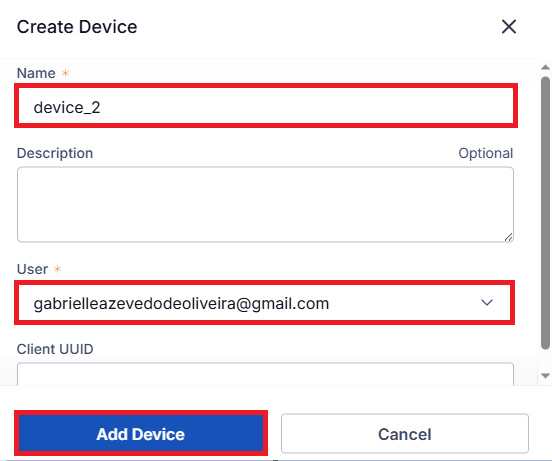

3. Insira um Device para este usuário

4. Liberando o acesso para baixar os certificados

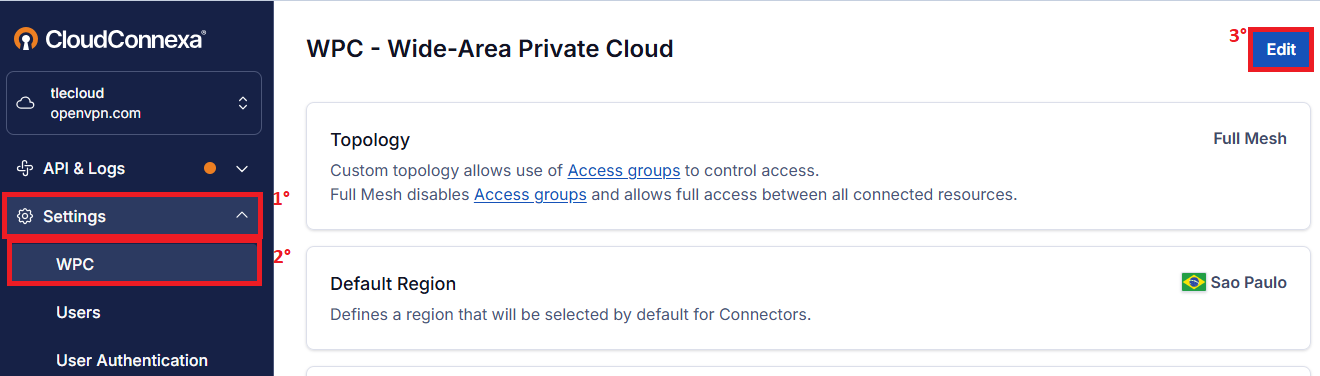

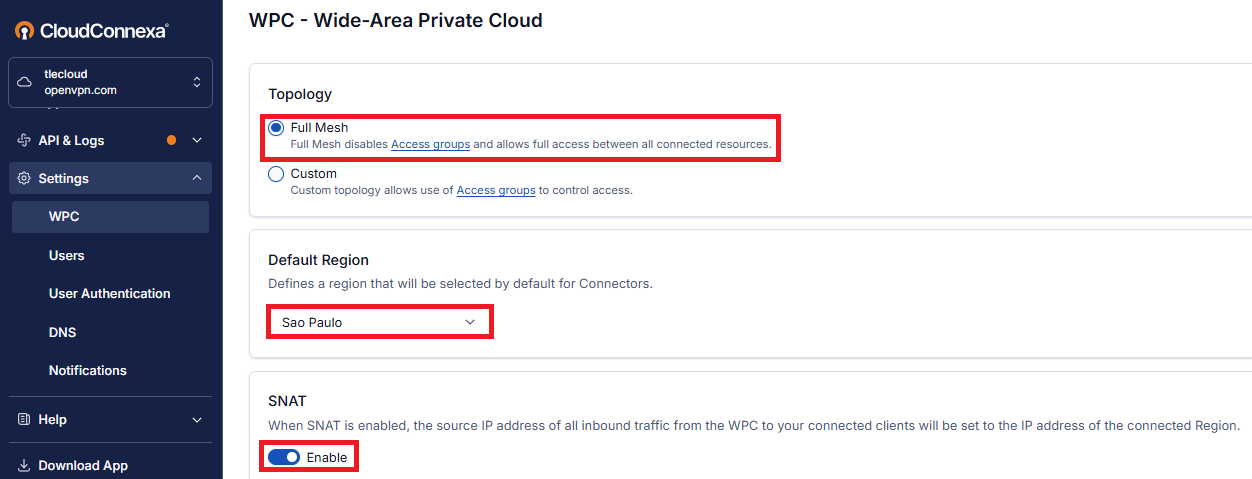

   Em Settings -> WPC -> Clique em Edit e configure conforme imagens a seguir:



Neste momento iremos configurar nossa rede:

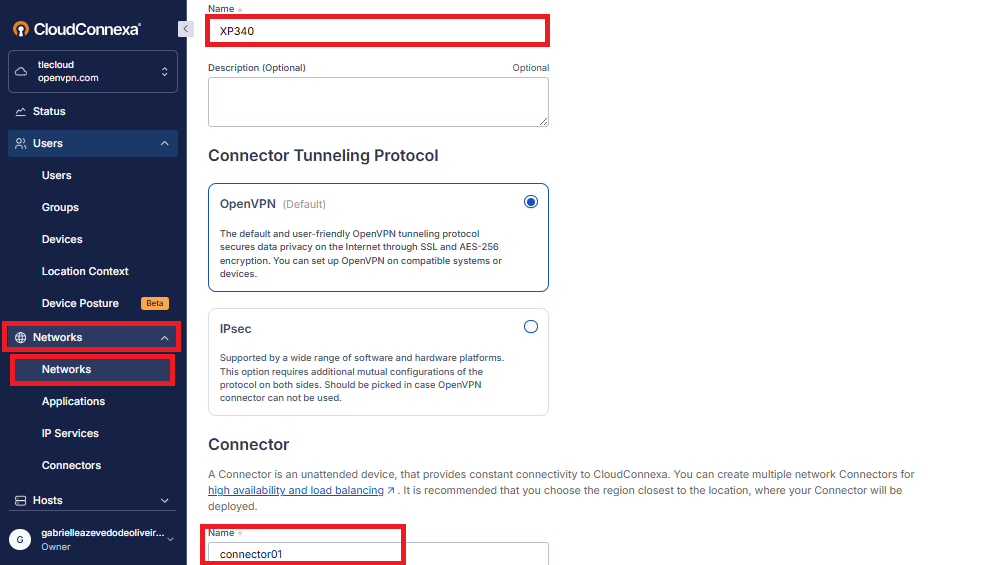

1. Define Network: Clique em Add Network e siga os passos abaixo, nesse exemplo criamos o cenário da nossa rede do tipo "site-to-site"

2. Insira um nome para a rede

3. Deploy Network Connector: Defina o tipo de conector, neste exemplo definimos o modelo: OpenVPN COMPATIBLE ROUTER – Other

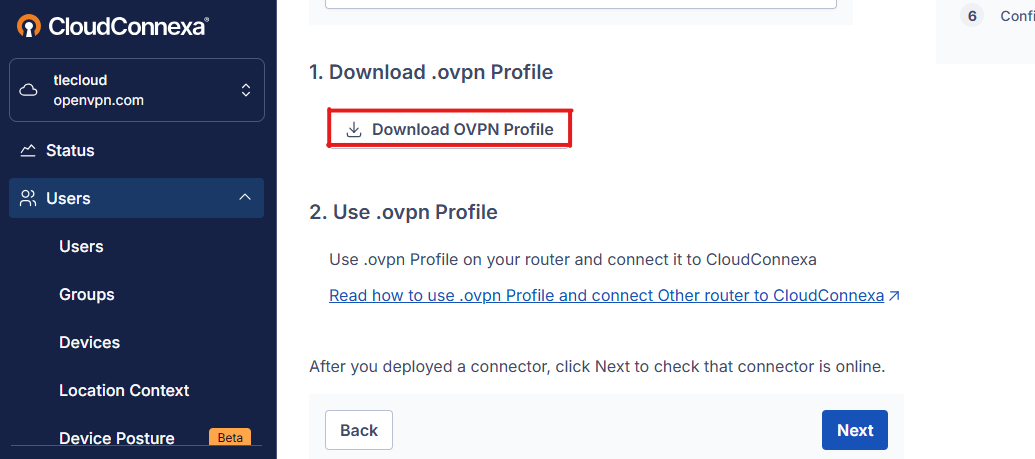

4. Faça download do arquivo pois este arquivo será importado no TLE nos próximos passos e é através da chave e dos certificados contidos nele que o TLE vai conseguir se conectar a nossa VPN

*****ATENÇÃO*****: Não renomeie o arquivo para que não gere erro de conexão.

5. Configure Routing: Nesta etapa são apresentados os ranges dos IPs das redes criadas, por default, o range de IPs do túnel é 100.96.0.0/11 e o range de IPs da sub-rede é 100.80.0.0/12. Clique em Next.

5. Add Application: não configuramos, clique em Next.


6. Add Routes and IP Services: Defina a sub-rede e quais são os tipos de conexões e protocolos que são permitidos trafegar por essa rede (Lembre- se de definir o IP de acordo com a rede que está sendo utilizada - 192.168.x.0/24).
   Em Add Routes configure conforme imagem abaixo:

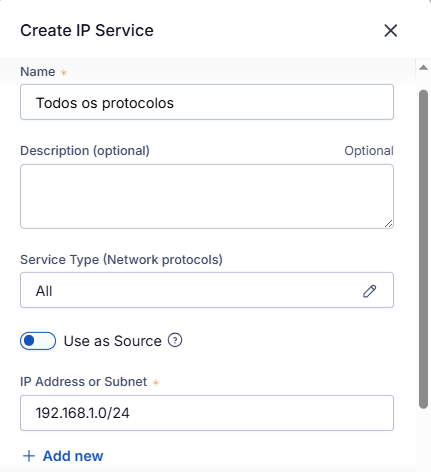

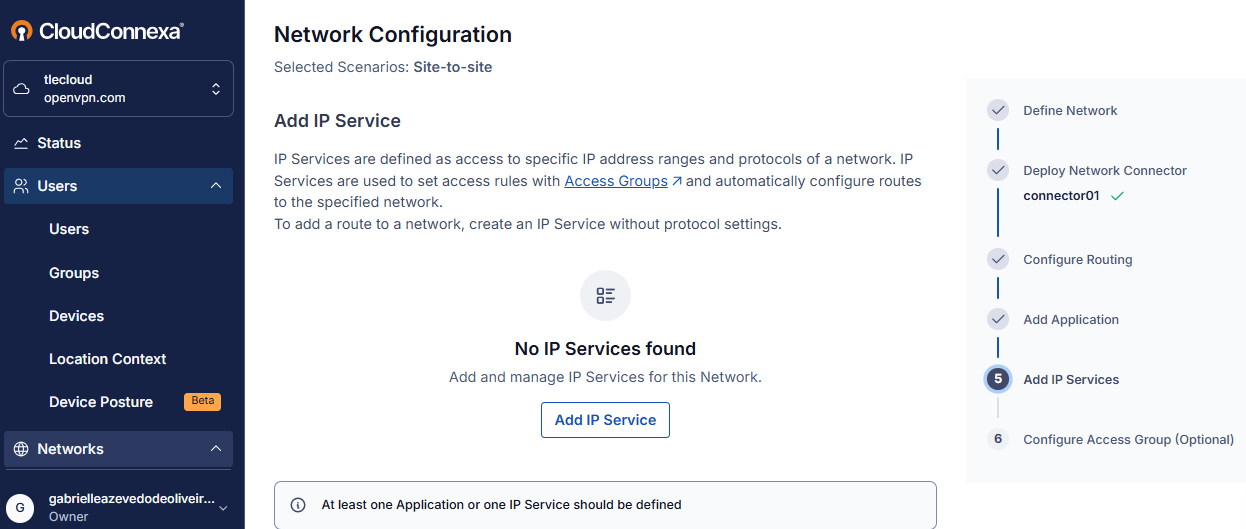

Em Add IP Services configure conforme imagem abaixo:

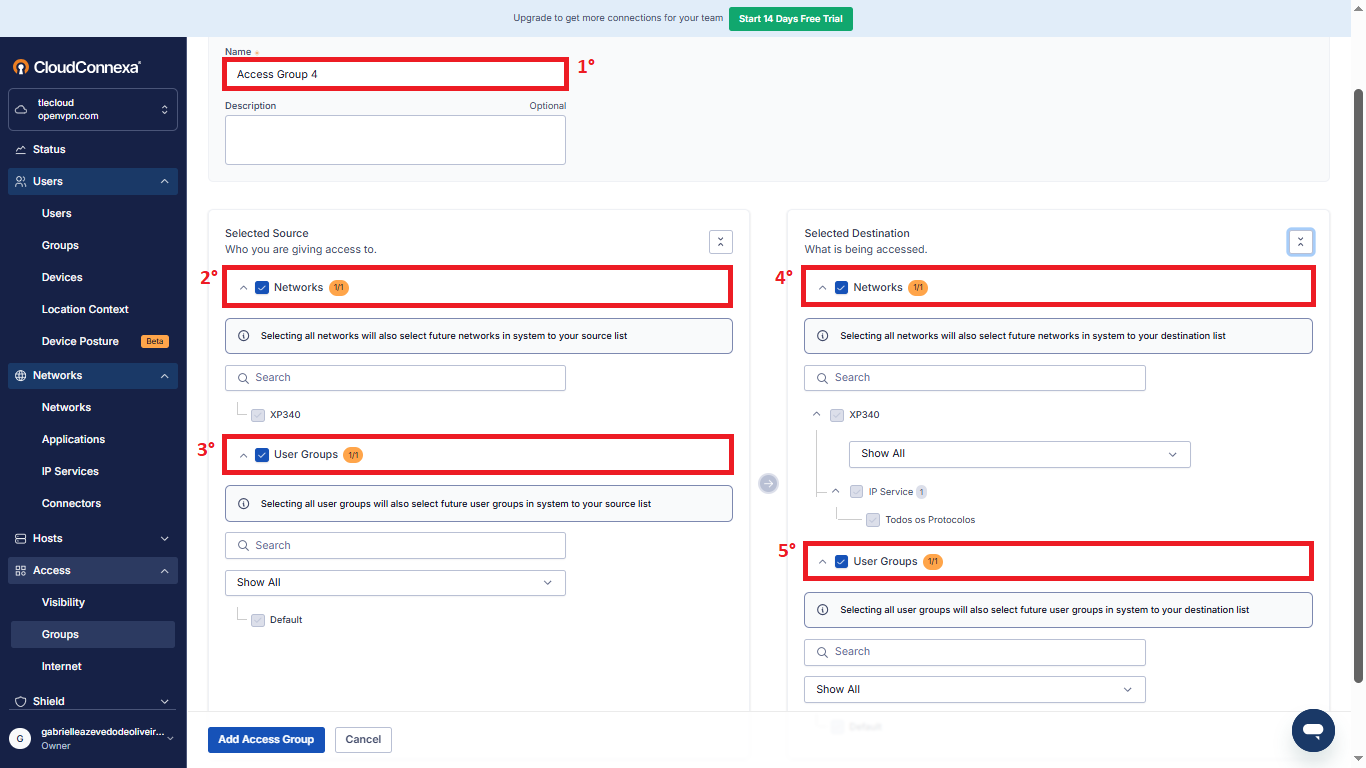

5. Configure Access Group (optional): Nesta etapa é necessário verificar se  os usuários possuem acesso a todas as aplicações de rede:

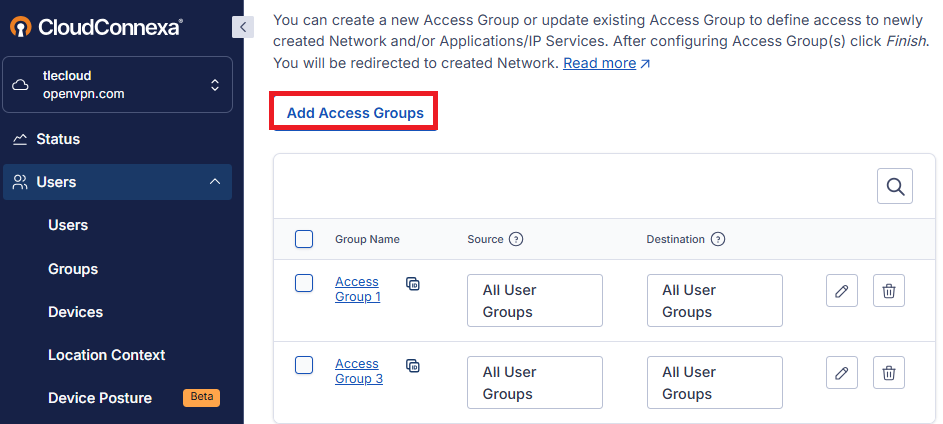

   Clique em Add Access Services e configure conforme imagem abaixo:



2.5. Instalando o cliente OpenVPN no PC

1. Faça o download do aplicativo em  Download OpenVPN Connect;
2. Instale o aplicativo;
3. Acesse novamente o OpenVPN Cloud login (preencher com o seu Cloud ID, conforme definido no item 2.4);

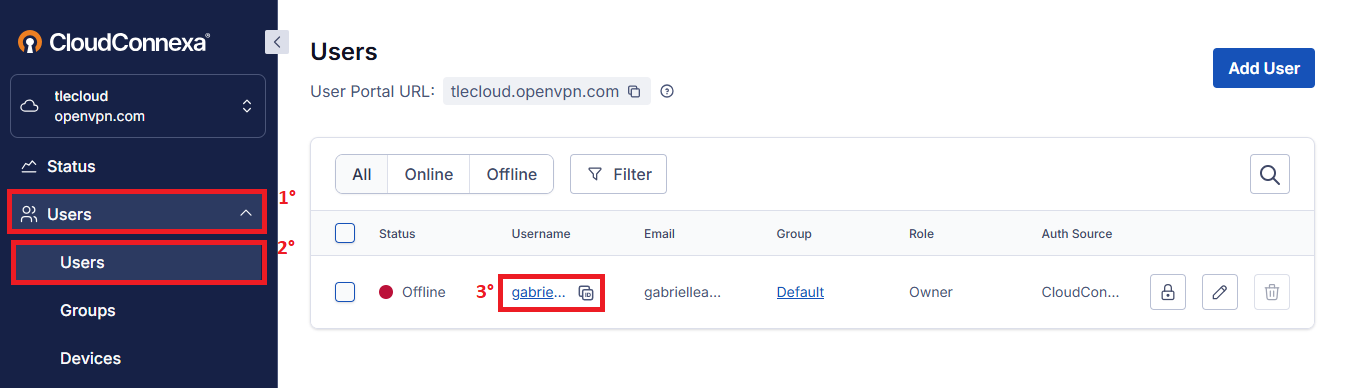

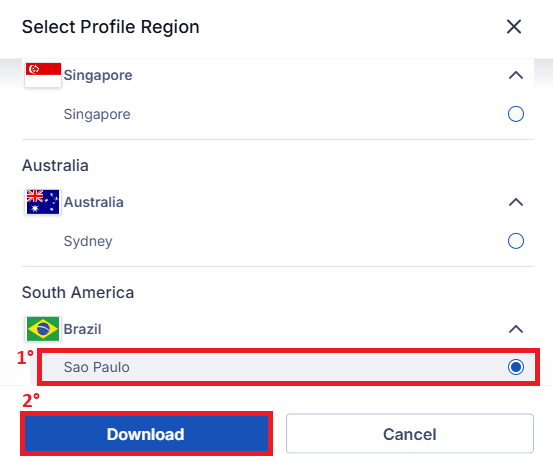

4. Selecione qual dos seus usuários você gostaria de atribuir ao PC em questão e clique nele, depois faça o Download do arquivo com o certificado e a chave, conforme imagens abaixo:

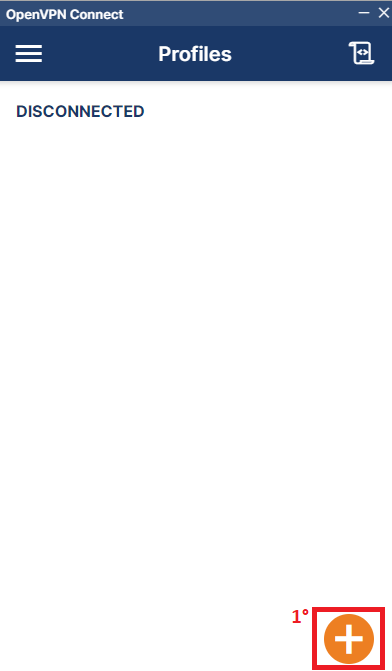

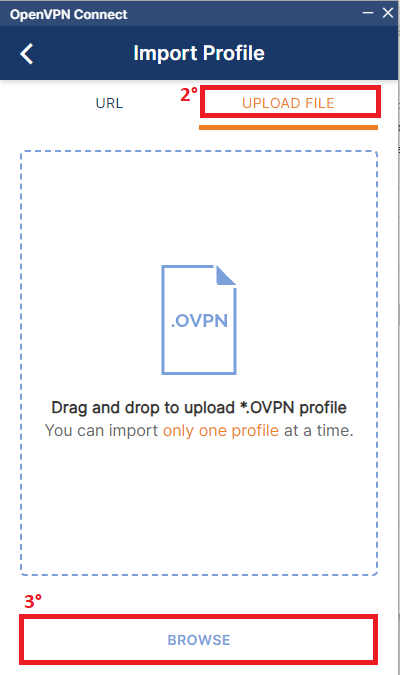

1. Acesse o aplicativo OpenVPN Connect e clique em "+" e em seguida em File e Browse;
2. Selecione o arquivo que foi baixado anteriormente, referente ao cliente e a partir daqui já pode se conectar a VPN.

*****ATENÇÃO*****

Observe que geramos dois arquivos com certificados, um em Users  e outro em Networks, onde:

• Em Users geramos o arquivo Device, que importamos para criar o cliente OpenVPN no PC ( Etapa 2.5).
• Em Networks geramos o arquivo Connector, que importamos no TLE ( Etapa 2.6).





2.6. Instalando os certificados no equipamento

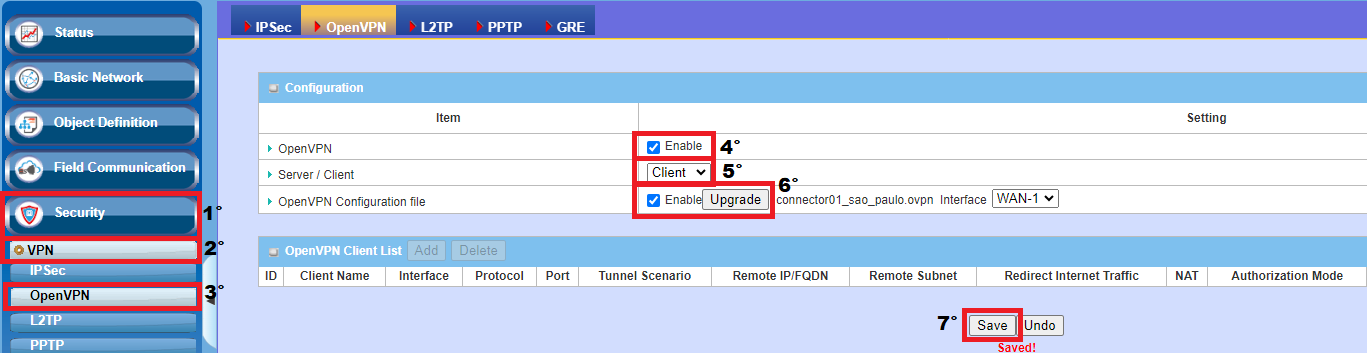

1. Acesse novamente o TLE  através do seu navegador padrão e siga os seguintes passos para habilitarmos a opção Client:



Defina a rede que irá utilizar, neste caso utilizamos a WAN-1.
Obs: O OpenVPN precisa estar habilitado, como na figura acima e depois clique em Save, para que o connector fique online.





2.7. Conectando o Wi-Fi no TLE
Para que o connector fique online, é necessário que o Wi-Fi esteja conectado no TLE.

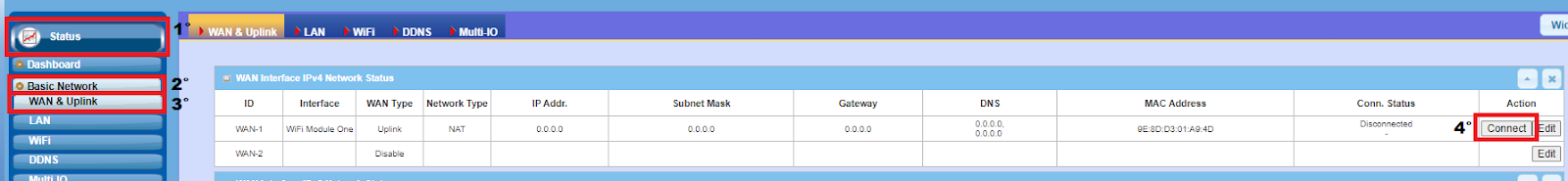

1. Acesse novamente o TLE  através do seu navegador padrão, clique em Status -> Basic Network -> WAN & Uplink - > Connect :



*****ATENÇÃO*****

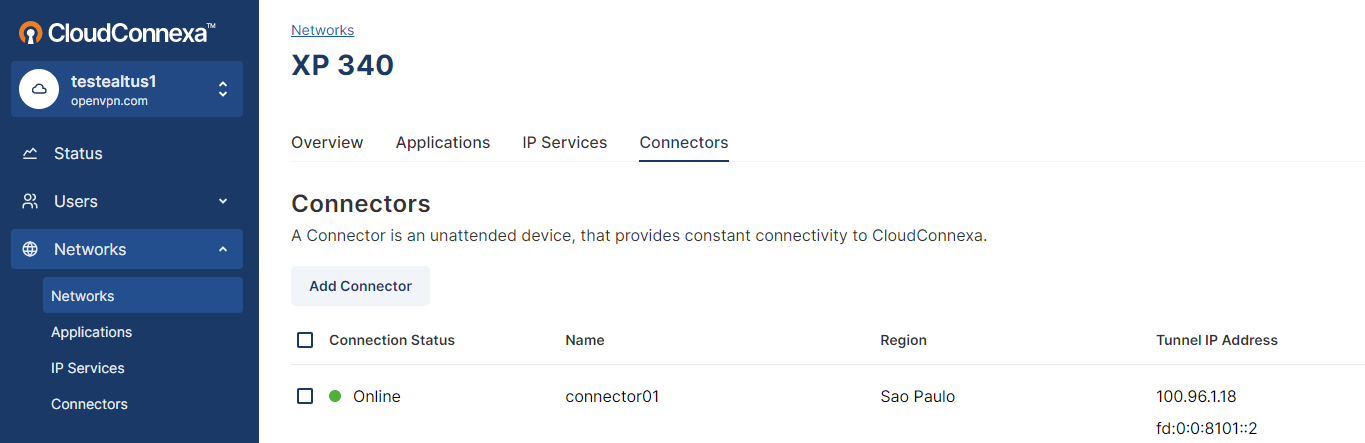

Para verificar se o  certificado (connector) foi carregado corretamente no TLE, basta acessar o Networks em login e verificar se ele está on-line.

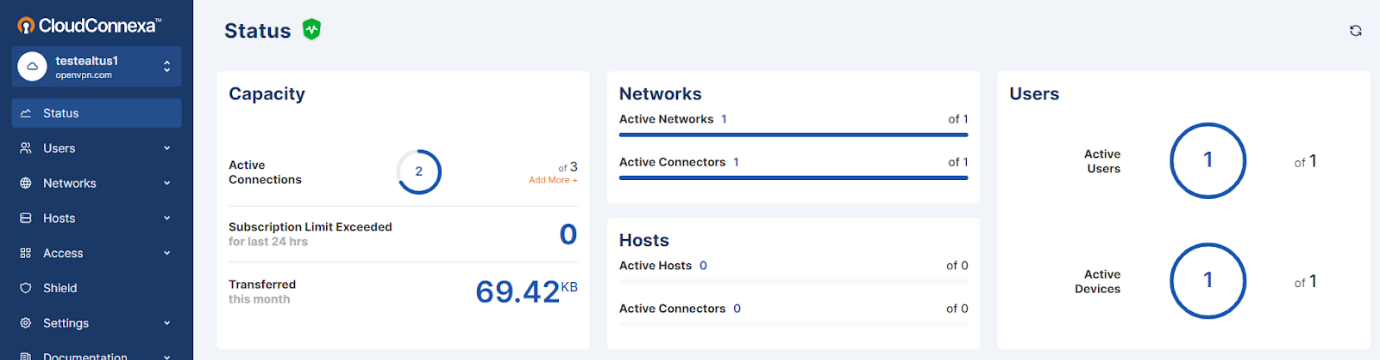

Assim como em Status é possível verificar se os Users ou Networks estão on-line.





2.8. Comunicando o MasterTool com o CLP

1. Conectado na OpenVPN Connect, pingue  do PC para o IP do CLP para verificar se há comunicação entre os equipamentos da rede;
2. Abra o MasterTool no seu PC, clique em Device e crie um novo gateway;

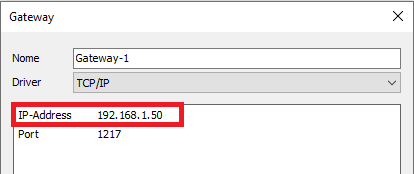

3. Defina um nome para o gateway, caso prefira, e altere o IP-Adress de local-host para o IP do CLP que irá se comunicar.
   Obs: Lembrando que o IP precisa estar na mesma faixa que  foi configurado na LAN do TLE.

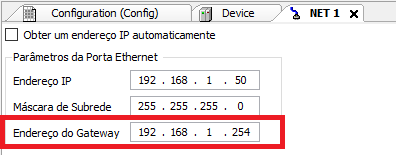

1. Insira o IP do TLE no campo gateway, conforme exemplo abaixo:
