Gateway LoRa - GW700 - Configurações Iniciais

Neste tutorial estão descritos os procedimentos para capacitar o usuário a realizar as configurações iniciais no gateway GW700.

Componentes

Equipamento: Gateway LoRa GW700

Seções do Tutorial

1. Arquitetura

2. Primeiro acesso

3. Atualização de Firmware

4. Configuração Ethernet

5. Configuração LoRa

1. Arquitetura

*Conectar um cabo de rede com Internet

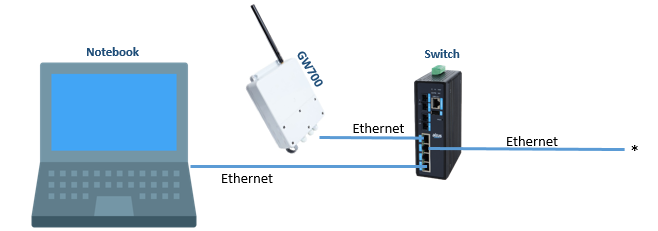

Para se conectar ao equipamento, utilize dois cabos Ethernet. Conecte uma extremidade do primeiro cabo à porta Ethernet do switch e a outra ao seu notebook. Em seguida, conecte uma extremidade do segundo cabo Ethernet em uma porta disponível do switch e a outra na porta do gateway GW700. Por fim, conecte um cabo de rede com Internet em outra porta do switch.

OBS.: Vale ressaltar que para essa configuração o gateway necessita de internet.

2. Primeiro Acesso

Digite na barra de endereço do seu navegador padrão o IP do gateway GW700 .
Obs: IP default: 192.168.15.1

Abaixo tela inicial quando o gateway é acessado:

3. Atualização de Firmware

• Clique na aba Gerenciamento e posteriormente, em sistema, clique na opção Atualização de Firmware, em sistema.
  Abaixo usuário e senha default:
  Nome de Usuário: admin
  Senha: admin


• É necessário baixar do site da ALtus a última versão de firmware do gateway. Em: https://www.altus.com.br/suporte#suportedownload , selecione a opção Softwares em Categoria e Gateway IoT em Série.
  Em sistemas, clique em Escolher ficheiro, selecione o o firmware recém baixado, e depois em Iniciar para iniciar a atualização.

4. Configuração Ethernet

• Clique na aba Gerenciamento e posteriormente clique na opção Rede.
  Abaixo usuário e senha default:
  Nome de Usuário: admin
  Senha: admin
  Em Modo configure a forma de definir o IP do Nexto Logger, se Definido pela página web ou Definido pela aplicação.
• Se Definido pela página web, clique em NET1 para adicionar o IP e configure o endereço IP, a máscara de rede e o gateway de acordo com a sua rede local.
• Clique em Aplicar.

5. Configuração LoRa

• Clique na aba Gerenciamento e posteriormente clique na opção LoRa.
  Abaixo usuário e senha default:
  Nome de Usuário: admin
  Senha: admin


• Nesta seção é realizada a configuração dos dois principais parâmetros relacionados a comunicação LoRa que são pertinentes ao Gateway LoRa: Protocolo de Comunicação e Endereço do Network Server.
  Em Protocolo de Comunicação, há uma caixa de seleção para a seleção do protocolo de comunicação que contém duas opções: UDP e MQTT.
  Quando configurado o protocolo de comunicação com a opção Semtech UDP, deve-se preencher a opção Endereço do Network Server informando o endereço do servidor com o qual o dispositivo se comunica.
  O protocolo padrão é UDP utilizado, por exemplo, nos serviços de servidor LoRaWAN da The Things Network , já o protocolo MQTT é utilizado pelos servidores privados ChirpStack.
  Abaixo um exemplo de configuração utilizando o protocolo de comunicação com a opção Semtech UDP:

 Abaixo um exemplo de configuração utilizando o protocolo de comunicação com a opção  ChirpStack MQTT:
Obs: no Endereço do Broker MQTT coloque o IP da máquina onde o servidor está instalado.

• O segundo parâmetro de configuração tem relação com as bandas de frequência utilizadas na comunicação LoRa entre o Gateway e dispositivo LoRa (também conhecidos como END NODES). Esta configuração é realizada através da seção Parâmetros Regionais de Frequência, onde o usuário escolhe o plano de frequência e sub banda de comunicação dentre as listadas disponíveis.

• Assim que definido o protocolo de comunicação, endereço do servidor e o plano de frequência, as configurações podem ser salvas clicando no botão Aplicar.
