BluePlant - Configurando múltiplos monitores

Este tutorial demonstrará como configurar múltiplos monitores no SCADA BluePlant.

Componentes:

Software: BluePlant v9.1.40

Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

    2.1 Configurando os monitores

    2.2. Adicionando novas telas

    2.3 Adicionando novos Layouts

2.4 Utilizando os Layouts

1. ARQUITETURA

            A arquitetura deste tutorial é constituída do supervisório BluePlant instalado e funcionando corretamente em um computador.

2. DESENVOLVIMENTO

Neste tutorial, será desenvolvido um simples projeto visando demonstrar como configurar múltiplos monitores do BluePlant para serem exibidos simultaneamente. Isso permite analisar diversos dados de diferentes processos de fábrica sem precisar ficar trocando manualmente as telas.

2.1. Configurando os monitores

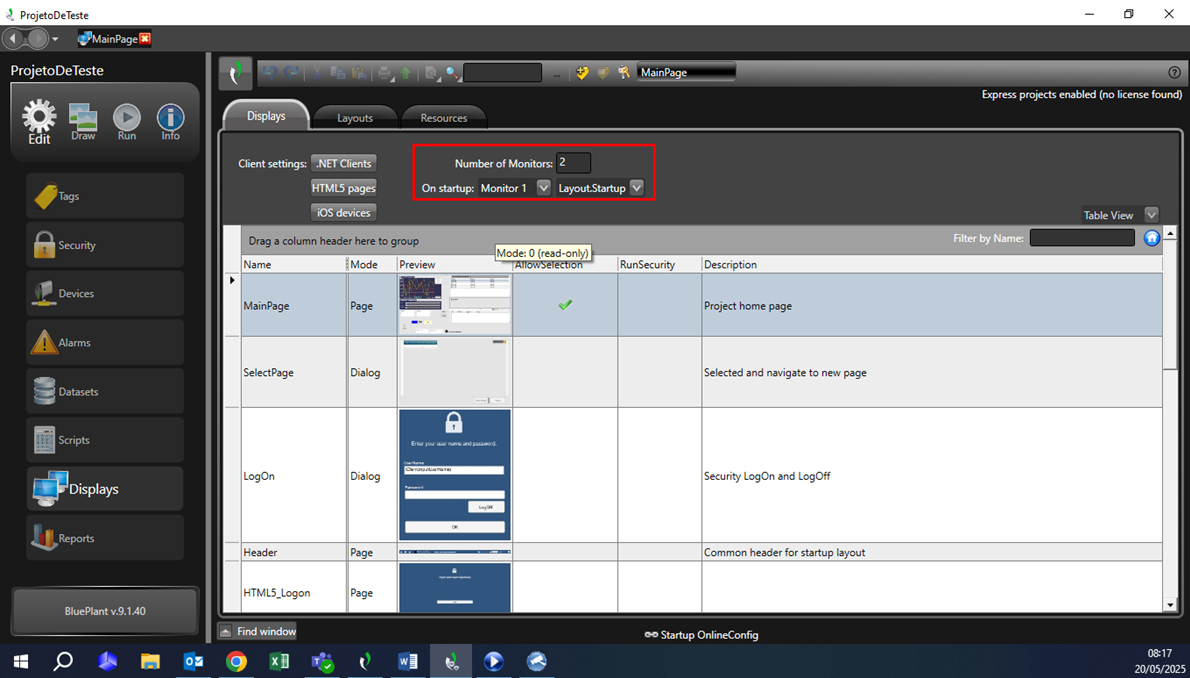

Primeiramente, vá em “Edit” e depois em “Displays”. Após isso, configure no campo “Number of Monitors” o número de telas do BluePlant que será exibido na execução do projeto. Basta selecionar os monitores no campo “On startup” e configurar o seu respectivo layout ao lado.

Pré-definidos com a criação do projeto, há 2 layouts:

            - Startup: abre a tela 'MainPage'

            - Dashboard: Abre a tela ‘Dashboard’

2.2. Adicionando novas telas

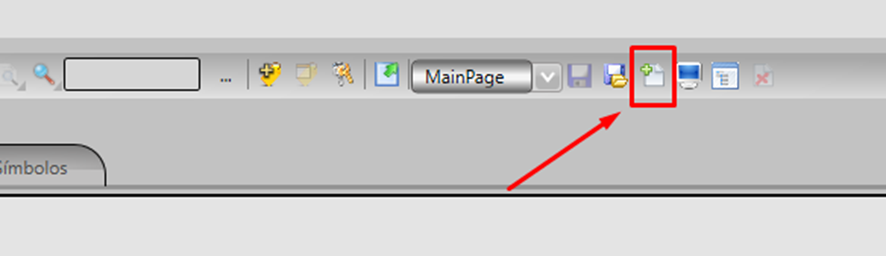

Caso não queira utilizar as telas MainPage e Dashboard já criadas, você pode criar novas telas indo em Draw (Telas), e apertando o seguinte botão:

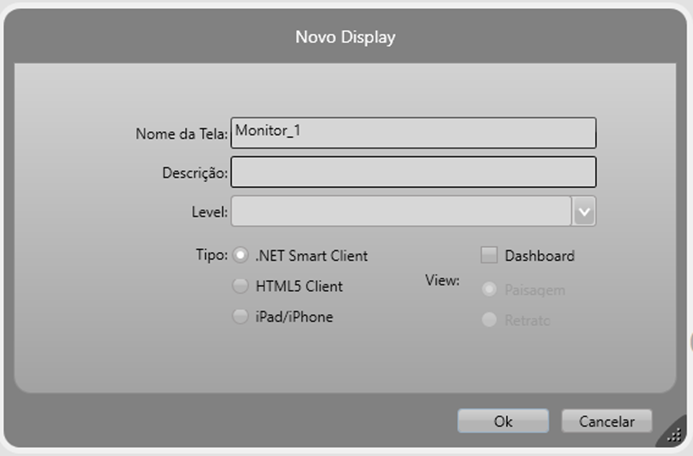

Insira o nome desejado para a tela e aperte Ok:

2.3. Adicionando novos Layouts

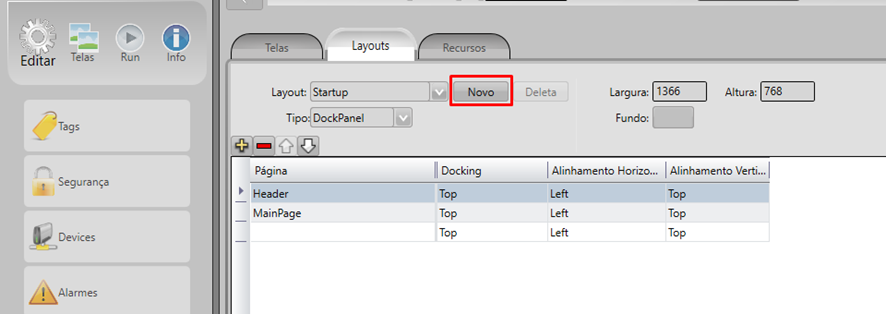

Para adicionar um novo Layout, vá em Edit -> Displays -> Layouts. Lá, aperte em Novo, adicione o nome da Layout e aperte Ok. No nosso exemplo, vamos criar a Monitor1Page.

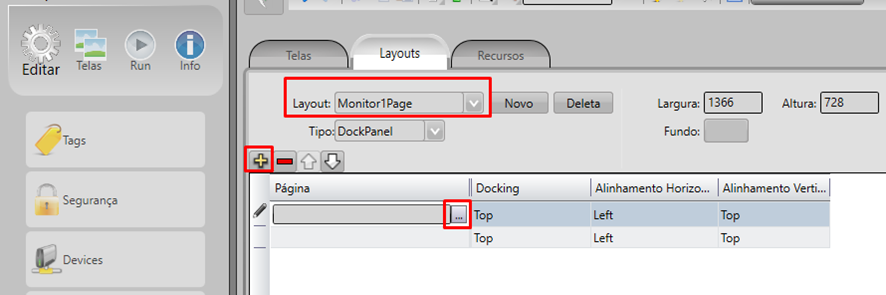

Selecione o Layout criado, e vamos adicionar duas linhas, uma para o Header padrão e uma para a tela criada.

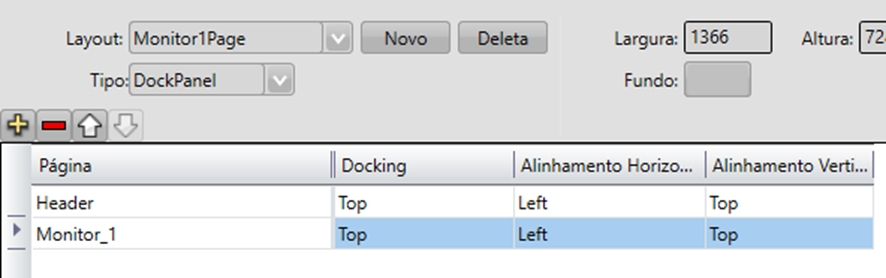

Ficará assim:

2.4 Utilizando os Layouts

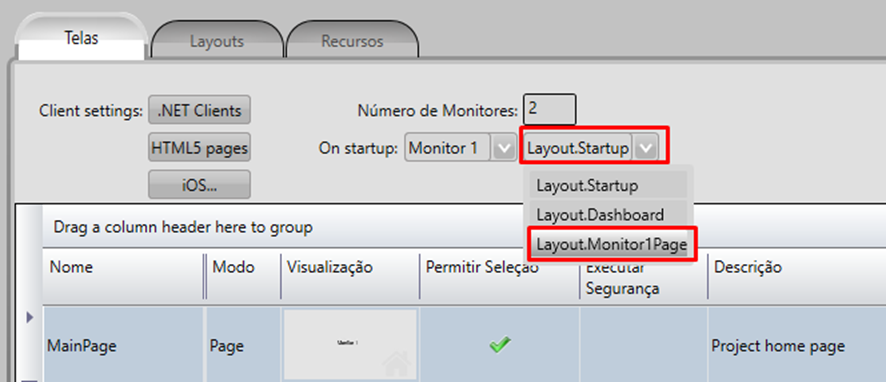

Agora é possível utilizar o layout criado para inicializar o monitor na página desejada.

Com isso, ao iniciar o programa, o Monitor1 será iniciado na página Monitor_1 criada.
