BluePlant - Simulando de forma automática um evento de clique do mouse

Este tutorial demonstrará como configurar um botão que simula um evento de clique do mouse no BluePlant.

Componentes:

Software: BluePlant v9.1.40

Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

    2.1 Importação de bibliotecas e criação das funções

    2.2. Criação das telas

3. FUNCIONAMENTO

1. ARQUITETURA

A arquitetura deste tutorial é constituída do supervisório BluePlant, instalado e funcionando em um computador.

2. DESENVOLVIMENTO

Neste tutorial, será desenvolvido um projeto no BluePlant para demonstrar um funcionamento básico de simular o evento de clique de um mouse automaticamente.

2.1 Importação de bibliotecas e criação das funções

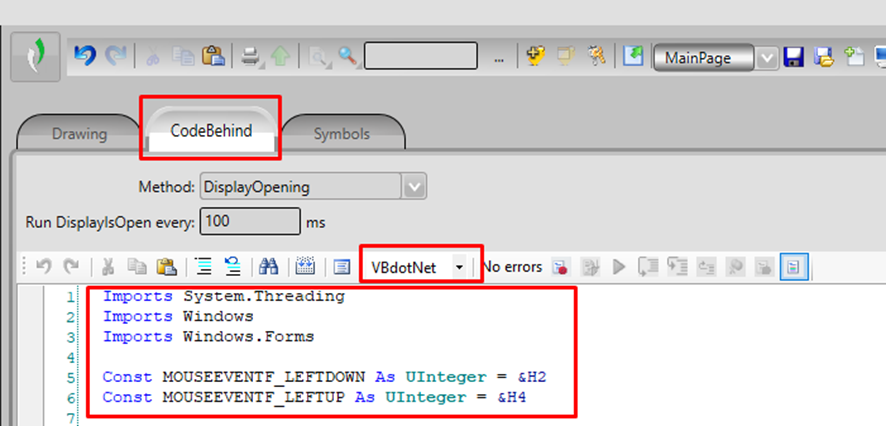

Na tela desejada, vá no CodeBehind, utilizando a linguagem VBdotNet e escreva os imports e criação de variáveis assim como na imagem abaixo:

Adicione a seguinte função que simula o clique do botão esquerdo do mouse:

Obs: escreva tudo na mesma linha.

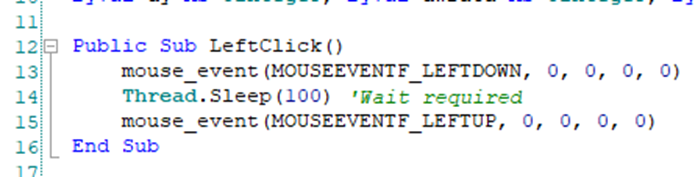

Adicione a função LeftClick, que utiliza a função anterior para realizar o clique do mouse.

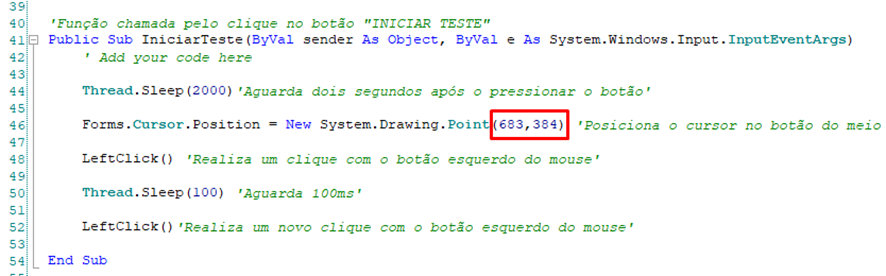

E por fim, adicione a função IniciarTeste abaixo:

Obs: A função System.Drawing.Point() possui como parâmetros as coordenadas X, Y que o mouse será posicionado. As coordenadas utilizadas, 683 e 384, são exatamente as coordenadas do meio da tela utilizada, de tamanho 1366x768, assim posicionando o cursor no meio da tela. Caso o seu monitor possua outro tamanho, estes valores devem ser alterados.

2.2. Criação das telas

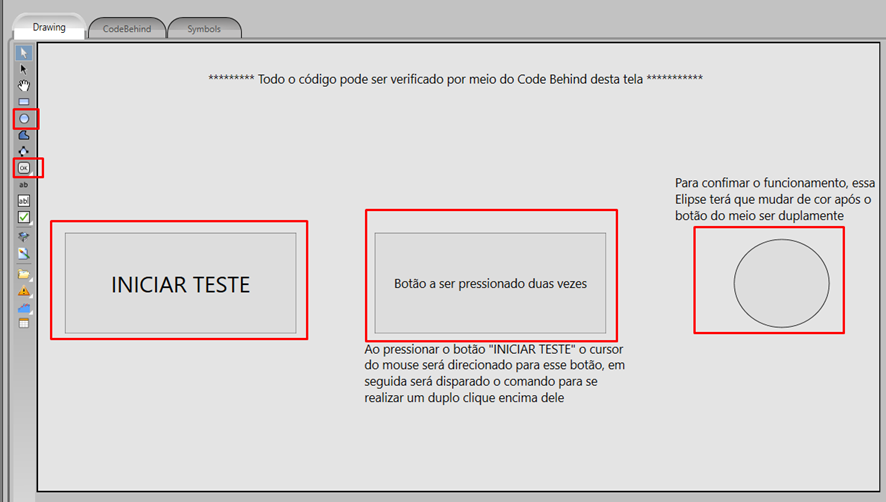

Na nossa tela, vamos criar dois botões e uma elipse, como na imagem abaixo, que já inclui a descrição dos itens.

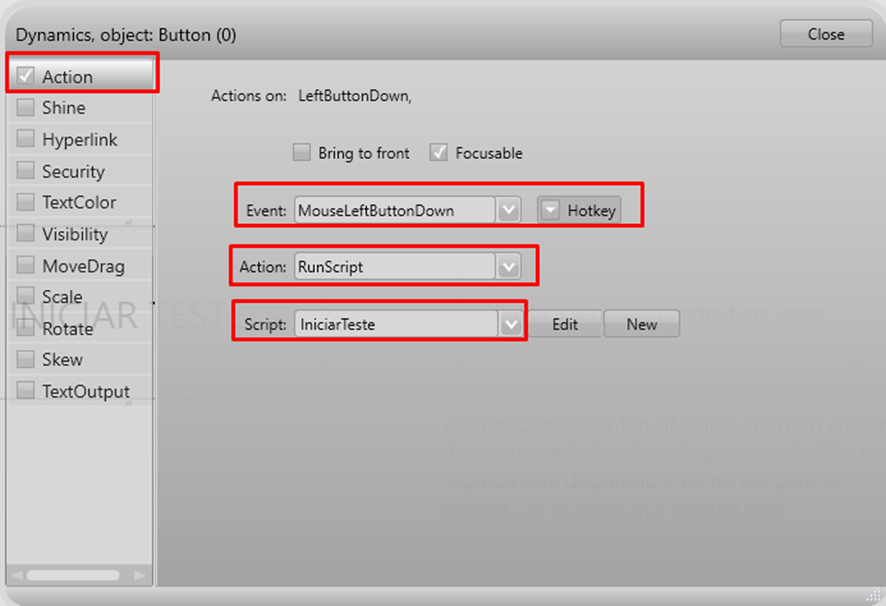

No primeiro botão, o texto é definido como “INICIAR TESTE”, e em suas configurações, apertando duas vezes sobre o botão, vamos adicionar uma ação (Action) para executar o script IniciarTeste.

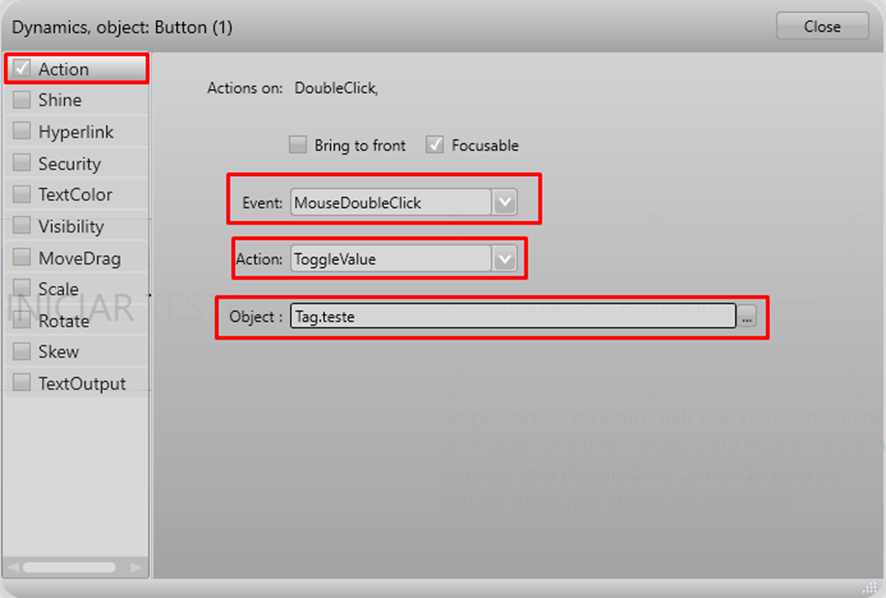

No segundo botão, o texto é “Botão a ser pressionado duas vezes”, e em suas configurações, vamos adicionar uma ação para alternar o valor da variável digital teste, que deve ser criada em Edit->Tags. Este botão está no meio da tela e será pressionado automaticamente pelo script criado.

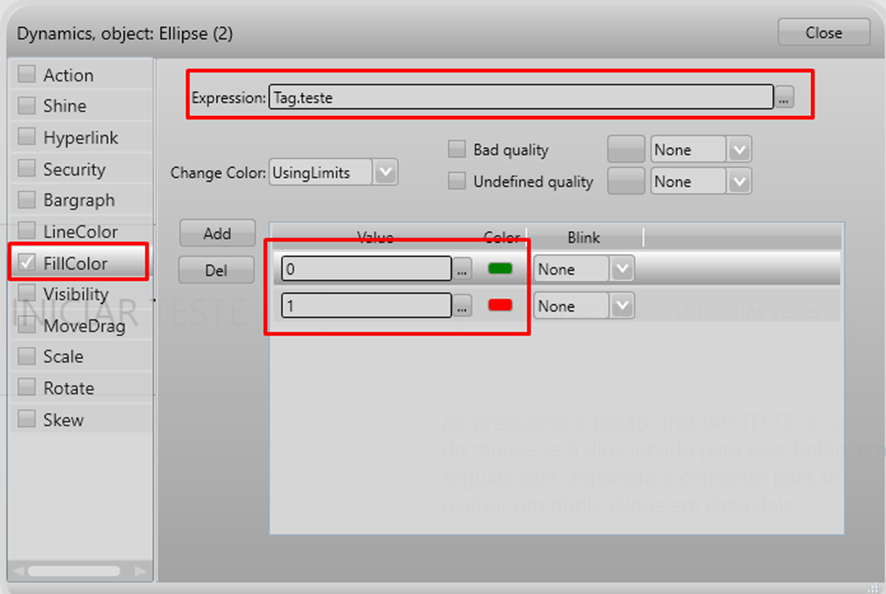

E por fim, vamos adicionar a configuração de preenchimento de cor da elipse, alternando entre verde e vermelho com a mudança do valor da variável teste.

3. FUNCIONAMENTO

Caso deseje baixá-lo, o projeto desenvolvido neste tutorial estará anexado nos documentos abaixo.

Após seguir todos os passos deste tutorial, execute o projeto e verifique o seu funcionamento apertando no botão ‘INICIAR TESTE’. Se todos os passos foram seguidos corretamente, após 2 segundos o mouse deve ser posicionado no meio da tela, e realizar um duplo clique no botão, alterando a cor da elipse ao lado.
