BluePlant - Utilizar Array dinamicamente no ComboBox via Script

Objetivo: Demonstrar como vincular e exibir os valores de um Array (Vetor) do tipo String diretamente em um componente ComboBox na tela de operação do SCADA BluePlant, utilizando um script CodeBehind em C#.

Componentes

Software: BluePlant 9.1.40

Hardware: Notebook/Computador

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

    2.1. Criando a Tag Array
    2.2 Configurando o ComboBox no Display
    2.3 Implementando o Script no CodeBehind

     3. EXECUÇÃO E VERIFICAÇÃO

1. ARQUITETURA

No BluePlant, utilizaremos o CodeBehind (ambiente de programação em C# vinculado à tela). O script atuará como uma ponte: toda vez que o operador clicar no ComboBox, o código lerá os dados do Array no servidor de Tags e os listará como opções selecionáveis.

2. DESENVOLVIMENTO

2.1. Criando a Tag Array

O primeiro passo é criar a variável que armazenará nossa lista de textos.

1. Acesse o menu Edit e clique em Tags.
2. Crie uma nova Tag. Para este tutorial, usaremos o nome var_string e definiremos o Type como Text.
3. Na coluna Array, configure para criar um vetor. Defina Number of Dimensions como 1 e Max Index Dimension1 como 19.

*Nota: Como os índices começam em 0, definir o máximo como 19 cria um Array com exatamente 20 posições (0 a 19).*

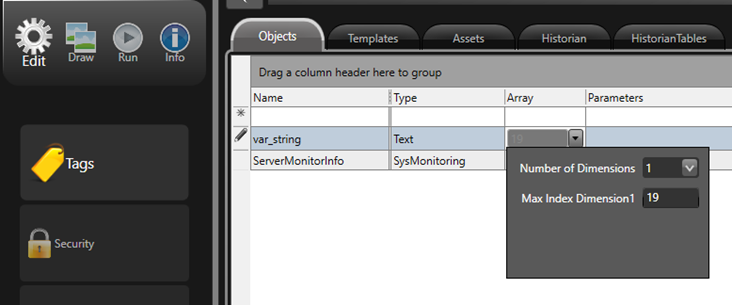

Figura 1. Criação da Tag var_string com tamanho 19

2.2. Configurando o ComboBox no Display

1. Acesse o menu Draw e abra o display (tela) onde deseja inserir a lista.
2. Na barra de ferramentas lateral, adicione o componente ComboBox arrastando-o para a tela.
3. Com o ComboBox selecionado, observe a janela de propriedades (geralmente na lateral esquerda).
4. No campo Uid, digite combobox1.

*Atenção: Este Uid é o identificador único do objeto. É através deste nome que o script C# conseguirá "encontrar" o ComboBox na tela para modificá-lo.*

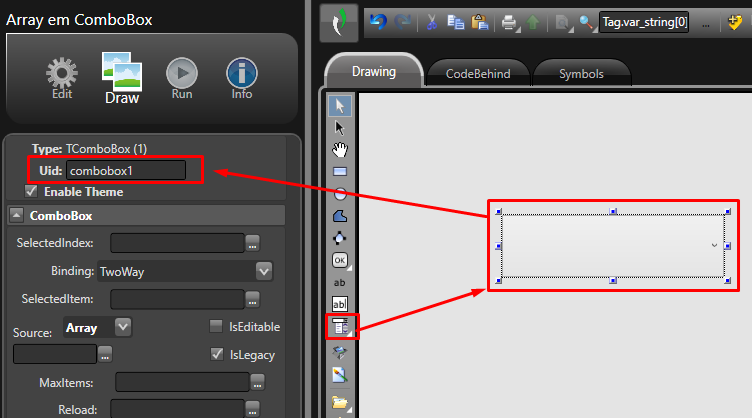

Figura 2. Configurando o Uid do ComboBox na tela

2.3. Implementando o Script no CodeBehind

Agora faremos a programação que liga a Tag ao componente visual.

1. Ainda na aba Draw, troque da visualização Drawing para a aba CodeBehind.
2. Na parte superior, certifique-se de que a linguagem selecionada é CSharp.
3. Insira o seguinte código adaptando a estrutura padrão gerada pelo BluePlant:

TComboBox combo1;

public void DisplayOpening()

{

    combo1 = this.CurrentDisplay.GetControl("combobox1") as TComboBox;

    combo1.DropDownOpened += new System.EventHandler(combo1_DropDownOpened);

}

private void combo1_DropDownOpened(object sender, System.EventArgs e)

{

    combo1.Items.Clear();

    for (int i=0; i < @Tag.var_string.GetLength(0); i++) {

        combo1.Items.Add(@Tag.var_string[i].Value);

    }

}

Entendendo o código:

• A linha TComboBox combo1; cria uma variável interna no script para o nosso componente.
• No método DisplayOpening() (que roda assim que a tela abre), dizemos ao script para procurar na tela o objeto chamado "combobox1" e avisar sempre que o usuário clicar nele para abrir a lista (DropDownOpened).
• No método combo1_DropDownOpened, criamos a ação: primeiro limpamos qualquer texto velho (Clear()). Depois, criamos um laço de repetição (for) que percorre automaticamente todo o tamanho da nossa Tag @Tag.var_string. A cada passo, ele pega o texto daquela posição e adiciona como uma nova opção no ComboBox (Items.Add). Caso uma condição ou quantidade específica seja desejada, o loop pode ser alterado na função.

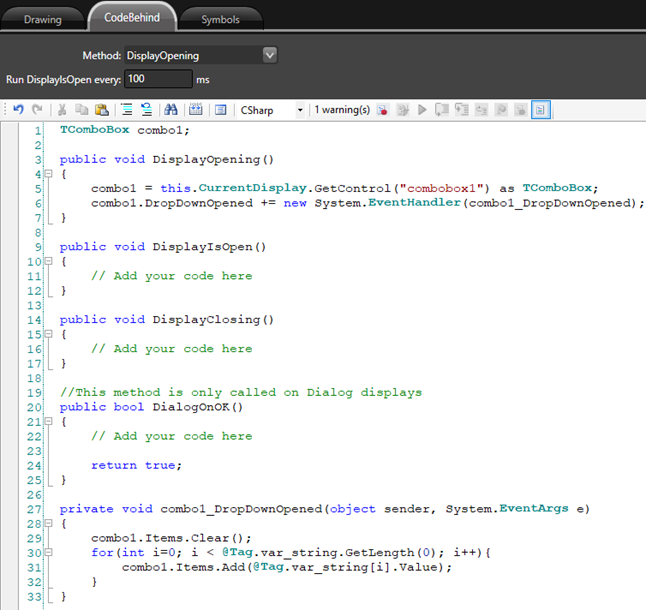

Figura 3. Código C# inserido no CodeBehind do display

3. EXECUÇÃO E VERIFICAÇÃO

Para testar, precisamos colocar valores dentro do nosso Array e ver se eles aparecem na tela.

1. Clique em Run para iniciar a aplicação do BluePlant.
2. Para demonstrar o funcionamento, vamos abrir a ferramenta Property Watch, e adicionar o vetor @Tag.var_string expandindo seus índices 0 a 5 e escrever valores neles, como "Item 0", "Item 1", etc.
3. Abra a tela onde você colocou o ComboBox e clique nele. A lista deve se expandir exibindo exatamente os textos que existem no nosso vetor.

O nosso vetor possui tamanho 20, e nós preenchemos apenas 6 (0 a 5) dos itens. Dessa forma, os outros 14 se mantêm vazios, mas seguem sendo preenchidos na ComboBox. O script do Codebehind pode ser alterado caso uma lógica diferente for desejada.

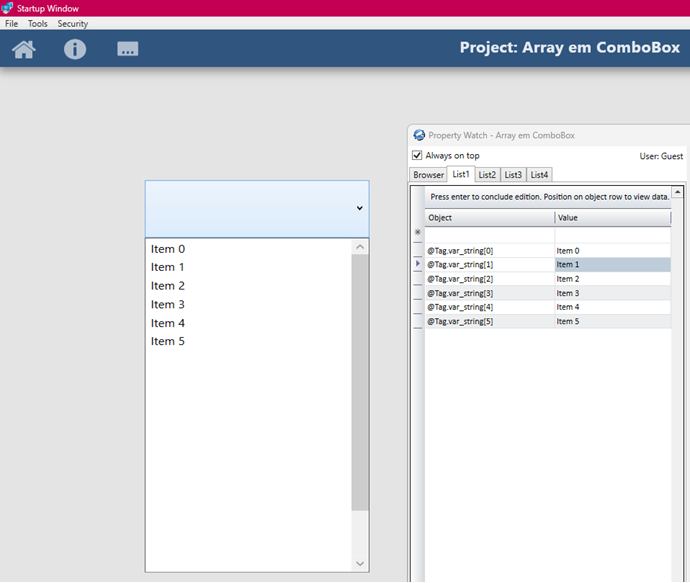

Figura 4. Visualização dos valores no Property Watch e funcionamento do ComboBox em Runtime
