Série G - Atualização de Firmware

O objetivo deste tutorial é explicar o procedimento de atualização de firmware de um adaptador de rede GL-9089.

Componentes

Equipamentos: 1 módulo Adaptador/Cabeça de rede MODBUS TCP / Ethernet IP (GL-9089), 1 fonte de alimentação (para o módulo), 1 cabo de rede, 1 computador/notebook.

Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para comunicação com o módulo adaptador de rede, via cabo de rede comum.

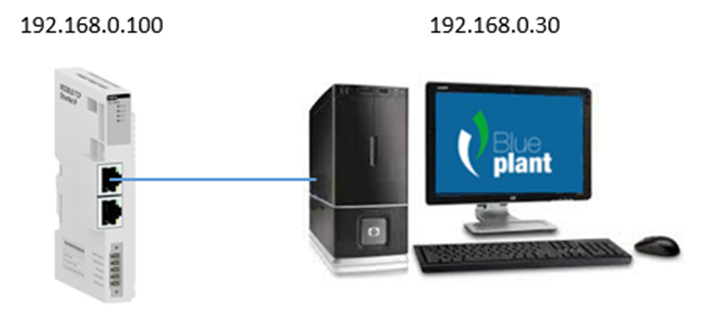

Figura 1. Diagrama de Conexão do Sistema

2. DESENVOLVIMENTO

Ajustar as configurações de rede do computador para conexão com o dispositivo:

• Ajustar as configurações de rede do computador para conexão com o dispositivo:
  • Endereço IP: 192.168.0.X (X deve ser entre 2 e 253, exceto 100);
  • Máscara de subrede: 255.255.255.0
• Configurar o conjunto de DIP Switches conforme abaixo:

Figura 2. Conjunto de DIP Switches (Chaves 1, 9 e 10 para baixo)

• Alimentar/Ligar o dispositivo;
• O LED MOD deverá estar piscando alternadamente entre Verde e Vermelho, isso indica que o equipamento está em modo IAP;
• Conectar um cabo LAN entre o dispositivo e o computador;
• Abrir um navegador (Edge, Chrome, ...) e inserir o endereço 192.168.0.100, este é o endereço padrão dos módulos da Série G;

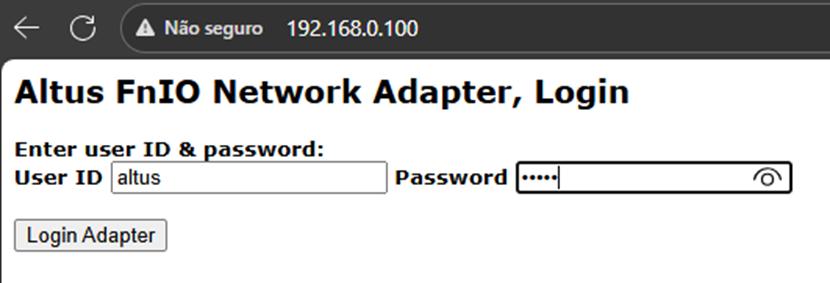

Figura 3. Tela de Login

• Inserir user ID e password;
  • User ID: altus
  • Password: altus

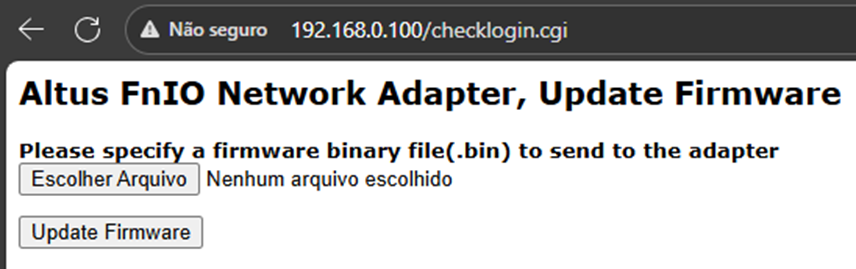

Figura 4. Seleção do arquivo de firmware

• Clique em escolher arquivo, carregue o arquivo “.bin” desejado e clique em Update Firmware;

Caso não possua o arquivo do firmware, você pode obtê-lo na nossa Central de Downloads.

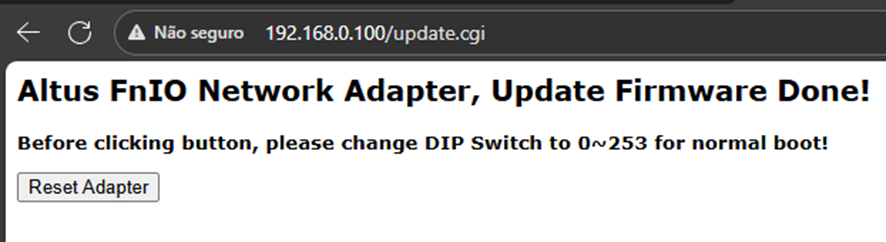

Figura 5. Mensagem de confirmação de atualização

• Retorne as DIP Switches para a posição de operação e reinicie o dispositivo.

SUCESSO! Após isso, a atualização de firmware do dispositivo foi finalizada!
