IHM X2 - Configuração da função datalogger

Inicialmente devemos acrescentar em nossa lista de tags todas as tags que irão compor o banco de dados.





Depois devemos adicionar os bancos de dados:

Nesse exemplo foi adicionado dois bancos um DataLogger1 e DataLogger2.





Devemos adicionar as variáveis que irão fazer parte do datalogger.

Observe que adicionamos dois data logger conforme imagens abaixo, cada um com suas variáveis.





Depois de adicionarmos os datalogger´s devemos configurá-los para coleta de dados conforme desejado.

Observe na segunda imagem o nome utilizado servirá para vinculá-lo ao objeto de visualização.







Agora iremos colocar objeto na tela para visualizar o banco de dados.





Caso você queira selecionar o banco desejado na IHM terá que permanecer com a opção Mostrar Controles. Com essa opção você poderá selecionar o banco e o datalogger na opção conforme imagem abaixo na tela da IHM.



Para colocar um data logger em cada objeto terá que determinar o mesmo desejado conforme imagem abaixo.

Com objeto selecionado entre na aba Geral, desmarque a opção Mostrar Controles, entre em procurar dados de tabela.



Selecionar o banco conforme Imagem abaixo, o mesmo está dentro da pasta do projeto.





Agora Basta escrever o nome do banco configurado nas opções do mesmo.



OBS: Dessa forma já irá apresentar os valores na tela no objeto de data Logger. Lembrando que o mesmo será apresentado somente quando você sair da tela e retornar, pois precisa de uma atualização na tela para que busque os novos valores no banco.

Podemos também colocar alguns botões com algumas ações referente ao data logger.

Start Datalog:  Poderá iniciar a coleta de dados no momento que desejar após ter parado o mesmo.

Stop Datalog: Poderá parar a coleta de dados assim que desejar, mesmo que esteja configurado para coletar por tempo.

Clear Datalog: Limpa o datalogger desejado.

Log Datalog: Atualiza o data logger no momento que pressionou o botão  mesmo que esteja configurado por tempo.

Backup DataBase: Realiza um back-up no pendrive de todo o banco de dados.

Data Base Export:  Exporta o datalogger desejado de um pendrive



Com o botão selecionado na tela você deve determinar uma ação para o mesmo e também determinar o data logger que irá sofrer alteração quando apertar o botão. Observe a imagem abaixo: colocamos uma ação no botão de Iniciar registro e determinamos o datalogger1.

OBS: Isso você deve realizar para cada ação desejada e para cada datalogger desejado.



Botão para Exportar o banco de dados para um CSV e depois gravar no pendrive,  na IHM e etc....

Selecionar o botão na tela da IHM.

Entrar na Ações do mesmo.

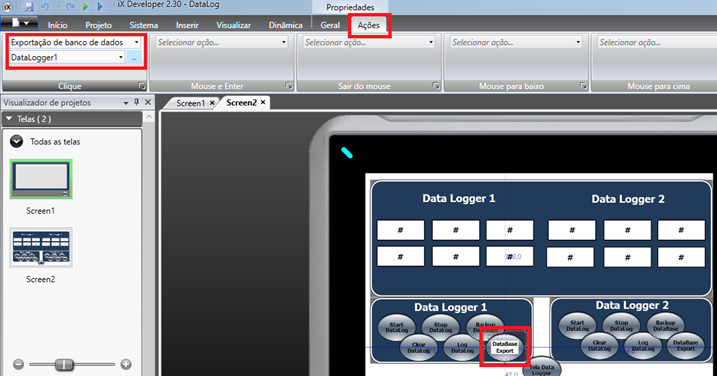

Selecionar a opção Exportação de banco de dados.

Selecionar o banco desejado e depois clicar nos ....





Quando clicar na opção com ... pontos irá abrir a tela abaixo para configurar a forma que deseja gravar o bando e qual o local.





Agora vamos configurar o acesso FTP para ler o arquivo da IHM ou do PENDRIVE.

Entre na opção Sistema/Servidores/FTP.





Selecione o que deseja acessar com FTP.





Exemplo de acesso do FTP da IHM pelo internet explorer.

Para acessar o FTP através do internet explorer você pode digitar ftp:// IP da IHM.

Depois basta entrar no caminho desejado, para esse exemplo entramos na pasta do DataLogger.

DatabaseExport/Data Loggers/DataLogger1 30-10-2017



Arquivo será salvo conforme imagem abaixo.





PARA VOCÊ ACESSAR A IHM NO EXPLORAR PARA ENVIAR OU DELETAR ARQUIVO PARA MESMO POR FTP VOCÊ DEVE OBRIGATORIAMENTE CONFIGURAR O ACESSO COM SENHA E O DEPOIS SE LOGAR NA MESMA COM O USUÁRIO.

ACESSO FTP PODE SER PELO EXPLORAR.

Como configurar a senha.

Desmarque a opção abaixo e configure usuário e senha conforme desejado.





Depois de configurar a senha você deve acessar a IHM com usuário e senha.

Você irá digitar o caminho ftp://user@IP da IHM/ e clicar no entre.

No exemplo abaixo a IHM possuía o IP 192.168.14.33





Quando clicar no entre no passo anterior irá abrir a tela abaixo onde deve se logar com o usuário e senha configurado na IHM.





Estando logado basta entrar no local onde deseja deletar um arquivo ou colar.

Nesse caso estava excluindo. Cliquei com o botão direito do mouse e fui na opção excluir.





OBS: Sempre que copiar o arquivo da IHM por FTP e abrir o mesmo no excel você deve salvar ele com outro nome, pois se não salvar você não terá os dados atualizado, pois mesmo que o arquivo mude o tamanho e data de atualização ele não irá abrir no excel atualizado. Isso foi observado no Windows 10.
