Série FBs - Como configurar horário do CLP para IHM e vice-versa

Neste tutorial usaremos um FBs-24MA para fazer a comunicação com o protocolo FATEK Automation Corp. através do software WinProLadder V3.30.

1. Criando variáveis no WinProLadder

Crie um projeto, na esquerda, clique com o botão direito do mouse em "Status Page"  e clique em "New Page"

Dentro da StatusPage0 (nome padrão da página), crie as variáveis abaixo.

A variável R0 será utilizada futuramente para acionar um bit, no qual fará a mudança dos horários. R4128 é referente aos segundos, R4129 aos minutos, R4130 as horas, R4131 ao dia, R4132 ao mês e R1333 ao ano.

2. Variáveis no FvDesigner

Crie um projeto para o modelo da sua IHM. Neste tutorial vamos utilizar uma IHM P5101NA. Na esquerda, dentro da coluna "System", clique em Link. Dentro de Link clique em "Add". Configure da seguinte forma.

Na aba ToolBox, abra o grupo "Numeric/Input/Display" e arraste 6 destes displays para sua tela.

Agora vamos configurar cada display. Iremos ligá-las às variáveis que foram criadas no WinProLadder. Configuramos na seguinte ordem: do display superior até o inferior. Iniciando a partir do display referente aos Segundos.

Segundos

Minutos

Horas

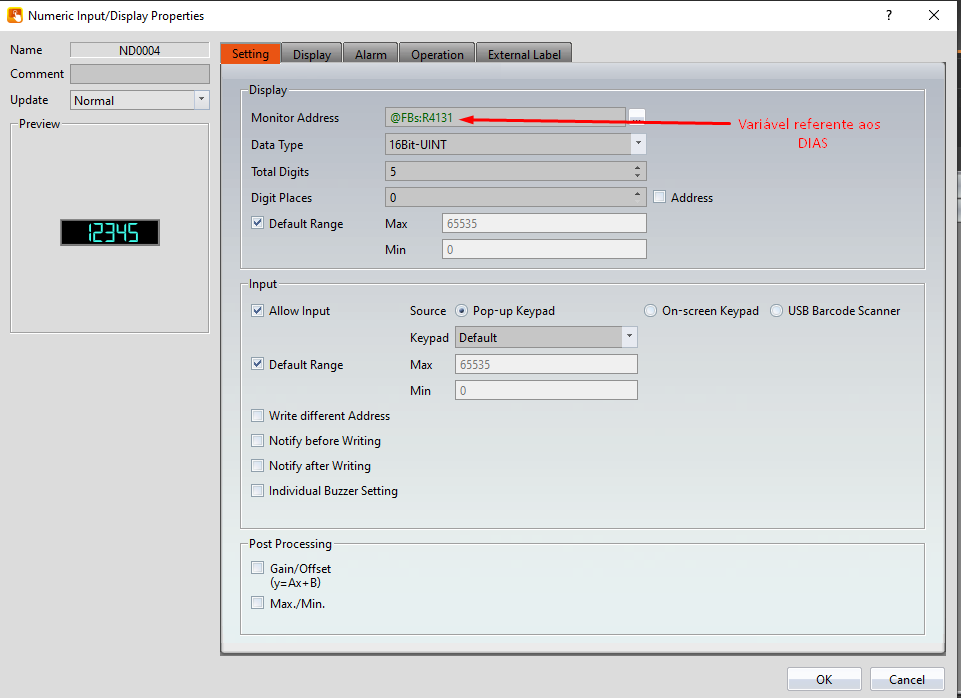

Dias

Meses

Anos

Agora, na aba "Display", arraste o objeto "Date/Time Display" para a tela.

Dê um duplo clique em no Relógio, dentro da aba Setting, configure como "yy/mm/dd" e "hh:mm:ss"

Após configurado, arraste da aba "Lamp/Switch" um Bit Switch.

Dê um duplo clique no botão. Dentro dele, em "Setting", coloque como endereço a variável R0 que configuramos no WinProLadder. E selecione em Action a função Bit Momentary

Dentro de "Unit Setting", na aba "PLC Sync", nós teremos duas funções. Sendo elas: "Write Time/Date to PLC" e "Syncronize HMI with PLC".

Write Time/Date to PLC

Quando esta função está selecionada, o horário e data será definido da IHM para o PLC. Configuramos manualmente na IHM um Horário/Data desejado. Para configurar, reinicie a IHM, quando a tela estiver desligada/carregando pressione no canto superior direito na tela. Fazendo isso, entraremos no modo configuração da IHM. Vá em Time e mude para a Data desejada. Em "Write Mode" temos 2 opções.

 - "Bit Trigger" usará o botão Bit Switch que configuramos na nossa tela. Quando enviado um sinal para este bit, através do WinProLadder, o Horário da IHM (representado pelo RELÓGIO) será escrito no PLC, o qual aparecerá nas variáveis criadas no WinProLadder e nos 6 displays criados na tela da IHM.

- "Time Interval" necessita que seja selecionado um número, definido em minutos. Após o tempo definido na caixa de seleção, o horário da IHM será escrito no PLC.

Synchronize HMI with PLC

Quando esta função está selecionada, o horário e data será definido do PLC para a IHM. No WinProLadder, faremos o seguinte caminho (com o projeto online): PLC > Setting > Calendar. Desmarque a opção "Apply PC Time" e selecione a Data e Hora desejada. Nesta função, teremos as mesmas duas opções do "Write Time/Date to PLC", Bit Trigger e Time Interval, os quais terão as mesmas funcionalidades, só mudando a ordem de escrita dos horários, sendo agora do PLC para IHM.
