Neste tutorial estão descritas orientações e procedimentos de possíveis soluções para casos em que não for possível localizar o módulo Ethernet utilizando o EtherConfig.
Componentes
Software: Ethernet Configuration
CLP: FBs
Módulos de Expansão: FBs-CBEx
Cabo: Ethernet
Seções do Tutorial
1. FIREWALL DO SISTEMA OPERACIONAL DA MICROSOFT
1.1. Soluções
2. SOFTWARE ANTIVÍRUS
2.1. Soluções
3. COMUNICAÇÃO DA PORTA SERIAL DO CLP - CONFIGURAÇÃO DE PARÂMETRO
3.1. Soluções
4. VÁRIAS PLACAS DE INTERFACE DE REDE
4.1. Soluções
5. CONFIGURAÇÃO DE SEGURANÇA DO SOFTWARE
1. Firewall do sistema operacional da Microsoft
O IP padrão do módulo Ethernet pode não estar no mesmo domínio do computador do usuário. O firewall do sistema operacional da Microsoft filtra os pacotes cujos destinos estão em domínios diferentes, fazendo com que os pacotes digitalizados não alcancem o módulo Ethernet na rede de destino. Por exemplo, CBEH está predefinido para 192.168.2.3, CBE está predefinido para 192.168.1.3, etc.
1.1. Soluções
A) Adicione EtherConfig ao “Permitir que aplicativos se comuniquem através do Windows Defender Firewall”.
- Se não conseguir encontrar o ether_cfg, vá em [Permitir outro aplicativo] para adicioná-lo.
- Caminho do firewall: Control Panel\System and Security\Windows Defender Firewall\Allowed apps
- Caminho ether_cfg: C:\Program Files (x86)\fatek\ether_cfg
B) Desligue temporariamente o firewall.

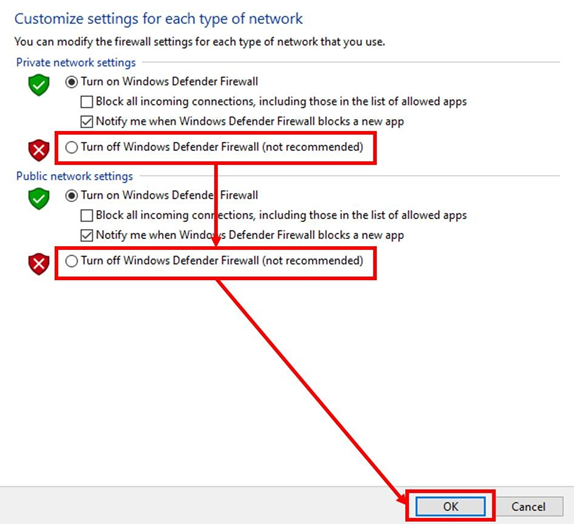

- Desligue o caminho do firewall: Painel de controle\Sistema e segurança\Windows Defender Firewall\Personalizar configurações
2. Software Antivírus
A varredura do módulo é obtida enviando pacotes de transmissão UDP para a rede de destino e obtendo relatórios sobre o status de cada módulo Ethernet. No entanto, os pacotes de transmissão UDP são frequentemente bloqueados pelo software antivírus, de modo que os pacotes de consulta de varredura não podem alcançar cada módulo.
2.1. Soluções
A) Adicione o EtherConfig à lista branca de software antivírus.
B) Desligue temporariamente o software antivírus
3. Comunicação da porta serial do CLP - configuração de parâmetro
O método de troca de pacotes de comunicação do módulo Ethernet e do CP é através da porta serial do CP. Quando os usuários usam o módulo Ethernet pela primeira vez, eles geralmente alternam a aplicação serial para a aplicação Ethernet, mas o programa ladder original em execução no PLC não removeu as configurações dos parâmetros de comunicação da porta serial e isso fará com que os pacotes de comunicação troquem de forma anormal dentro o módulo e até afeta a ativação do módulo.
3.1. Soluções
Remova a configuração do parâmetro de comunicação serial do programa ladder e defina como (9600, even, 7, 1, protocolo de comunicação Fatek), reinicialize o PLC e o módulo se ajustará automaticamente ao parâmetro de comunicação necessário.
4. Várias placas de interface de rede
O sistema operacional da Microsoft selecionará uma interface de rede de transmissão para enviar o pacote de digitalização. Quando um PC possui várias placas de interface de rede ou uma interface de rede virtual é montada devido à instalação do software da máquina virtual. Dependendo das configurações de roteamento do sistema operacional, o EtherConfig pode procurar módulos em redes inesperadas devido a escolhas de roteamento, causando o problema de não encontrar dispositivos.
4.1. Soluções
A) Seleção de suporte de interface de rede na nova versão do EtherConfig.
- Desative outras placas de interface de rede
- Clique em "Opções->Selecionar
5. Configuração de segurança do software
Evite a entrada de conexão insegura por meio de permissões remotas e configurações de senha.
Configuração Remota: Quando o controle remoto está habilitado, o Ether_Config configurações podem ser executadas através da Internet. Se você quiser usar a Internet como método de configuração mencionado acima, você precisa marcar esta opção. É recomendado que você use este método para definir uma senha para evitar a segurança de vulnerabilidades. Caso não seja necessário, não habilite este item para evitar conexão.
Configuração Remota - Acesso na Web: Quando ativado, permite que a página da Web remota operações pela Internet. Se você quiser usar o método de configuração da Internet mencionado acima, você precisa marcar esta opção. É recomendado que você use este método para definir uma senha para evitar vulnerabilidades de segurança. Se não é necessário, não marque esta opção para evitar modificações impróprias.
Configuração de senha: O usuário define manualmente a senha para protegê-la.
Senha padrão de fábrica: 1234
