Série FBs - Visualização das tags usadas

Este tutorial demonstrará como o usuário poderá verificar quais variáveis da sua aplicação no FBs estão sendo utilizadas.

O modelo do FBs utilizado neste tutorial será o FBs-24MC, mas o tutorial é válido para qualquer modelo do FBs.

1. Declaração das tags

Com o projeto já criado, iremos declarar algumas tags no projeto e posteriormente iremos verificar se elas estão sendo utilizadas.

A aplicação montada é a seguinte

É possível verificar que as tags usadas foram: X1, M0, M5, C3, R2 e Y8.

2. Verificação

Para verificar quais tags foram usadas não é preciso ficar on-line com o CLP.

Basta clicar em Tool > Element Statistics.

Ou você pode acessar pressionando F7.

Esta é a janela que se abrirá:

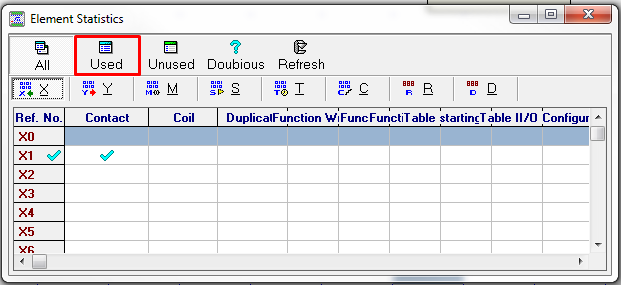

Primeiramente, marcamos a opção Used que nos mostrará somente as tags que estão sendo usadas na aplicação, funcionando como um filtro.

A janela ficará desta forma

Como é possível verificar, a ferramenta indica que há 1 tag do tipo X (entrada digital) sendo utilizada. Para verificar os outros tipos de tags basta selecionar o botão Y,M,S,T,C,R e D.

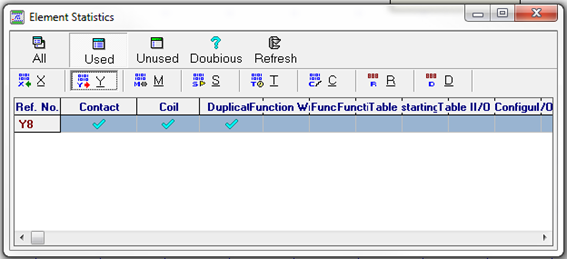

Pressionando Y

Pressionando M

Pressionando S

Pressionando T

Pressionando C

Pressionando R

Por fim pressionando D

Como foi possível observar todas as tags declaradas anteriormente puderam ser visualizadas nesta ferramenta.

Essa ferramenta pode funcionar de forma útil juntamente com o StatusPage, que é uma página que possibilita ao usuário verificar os estados das tags lá declaradas.

Caso o usuário queira ver quais endereços não estão sendo utilizados, basta selecionar o botão Unused do lado direito do Used.
