Este documento tem o objetivo de demonstrar como fazer uso do console para realizar as configurações do switch.
Equipamentos
Switch: ET5-0602-M
Conversor RJ45 para DB-9 RS-232 (acompanha o switch)
Conversor RS-232 para USB
Notebook
Seções do Tutorial
1. ARQUITETURA
2. DESENVOLVIMENTO
2.1. Download PuTTY
2.2. Verificação da porta COM
2.3. Configuração do PuTTY
1. ARQUITETURA
Na arquitetura deste tutorial, conectou-se a porta console do switch um cabo RJ45 para RS-232, que acompanha na caixa do switch, a um conversor serial RS-232 para USB e posteriormente na porta USB do notebook.
2. DESENVOLVIMENTO
2.1. Download PuTTY
Para realização das configurações via console, utilizou-se o software PuTTY.
Baixe aqui: Download PuTTY.
2.2. Verificação da porta COM

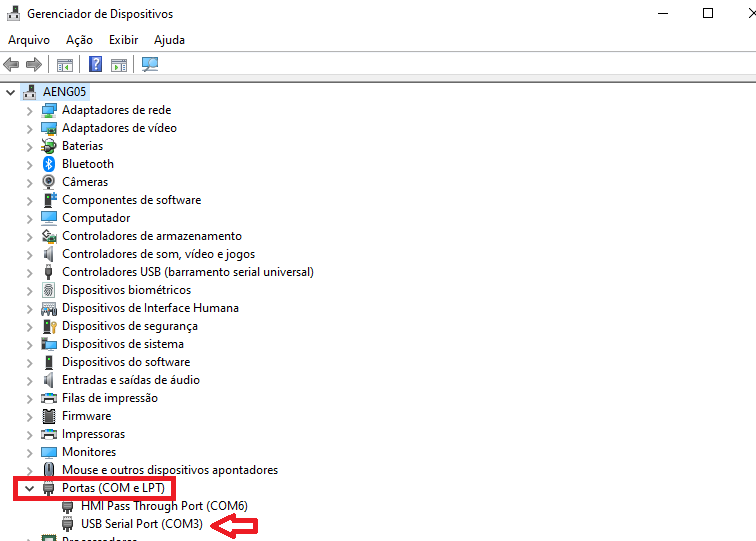

Para configurar o software PuTTY é necessário saber qual porta COM do notebook estaremos utilizando, para isso digite na barra Pesquisar, do seu computador, Gerenciador de Dispositivos e em Portas e verifique qual a COM está sendo utilizada, conforme figura abaixo:
2.3. Configuração do PuTTY
Para configurar o software PuTTY, digite na barra Pesquisar PuTTY e abra o software e configure com as seguintes informações:
- Baud: 115200
- Dados: 8 bits
- Sem paridade
- Stop bit: 1
- Sem controle de fluxo

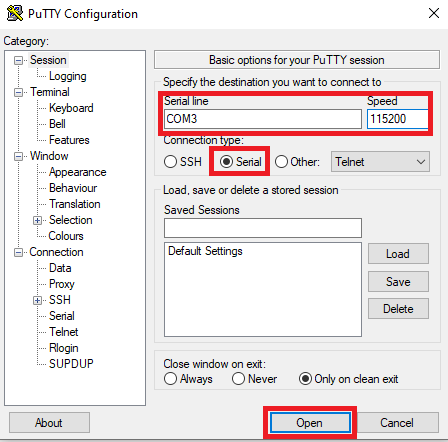

Abaixo, figura com as configurações realizadas no PuTTY:

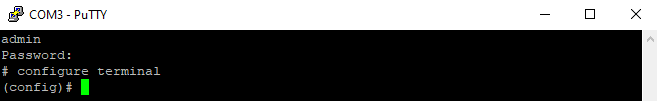

A seguir, está sendo apresentado a tela inicial para configuração via Console, lembre-se de digitar o usuário e senha, por default:
Login: admin
Password: admin
