Este tutorial demonstrará como fazer uma comunicação tripla entre FBs e IHM T7A (Facon Ethernet) e IHM T7A com BluePlant (Modbus TCP/IP).
Para a realização deste tutorial será preciso possuir um board de comunicação CBE/CBEH e dois cabos de rede Ethernet.
Importante: embora esse tutorial tenha sido feito com a IHM T7A e com o FBs 24MC, ele pode ser realizado também com os modelos de IHM x2base e com qualquer modelo do CLP FBs.
1. Configuração do FBs
Abra o software WinProLadder e crie um novo projeto conforme o modelo de FBs que possuir.
Criado o projeto, crie uma nova Página de Status.
Declare uma variável como R0
Agora fique online com o CLP e vá em Port 2 Parameter
Sete o protocolo para o protocolo da Fatek.
Agora abra o software Fatek Ethernet Module Configuration
Clique em Scan
Depois de escanear a rede clique duas vezes no CLP que recebeu seu projeto.
Na aba General configure-o como Fatek Client
2. Configuração da IHM T7A
Crie um novo projeto e selecione o protocolo Fatek Facon.
Vá em Controller> Settings
Note que o Port está como 500. Esse valor também deve estar configurado em 500 no FBs. Isso pode ser fetio no software Fatek Ethernet Module Configuration.
Ainda em Controllers adicione um novo controlador, desta vez Modcom Modbus Slave.
Agora vá na aba tags e configure a tag da seguinte forma.
O Controlador Facon reconhece a Tag como R0 (que foi declarado no FBs) e como 40001 para escrever no BluePlant.

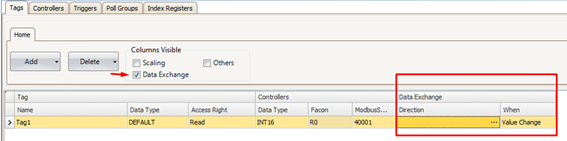

Antes de irmos para o BluePlant é essencial marcar o checkbox Data Exchange.
Clique nos 3 pontos para configurar.
3. Configuração do BluePlant
Na aba de tags crie e configure uma tag como segue:
Em Devices e Channels crie um protocolo Modbus Mestre. Não é preciso alterar nenhuma configuração das abas.
Na aba Nodes, configure o IP da IHM e o endereço slave da mesma.
Por fim em Points configure a Tag criada da seguinte forma
Na tela do BluePlant crie um TextBox

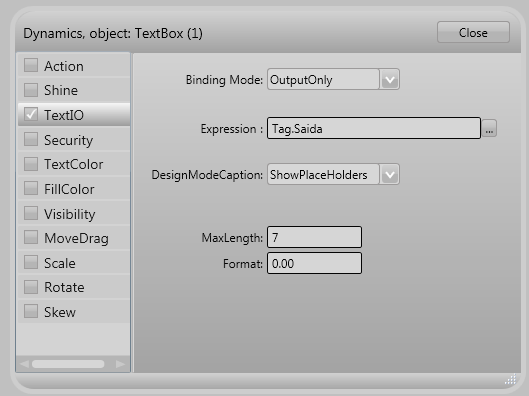

Clique duas vezes nele e configure-o da seguinte forma
Ele mostrará o valor digitado no R0 do FBs.
