Neste tutorial estão descritos os procedimentos para capacitar o usuário a realizar a inserção do NL717 ao servidor ChirpStack, executado no Docker, utilizando a chave OTTA para ativação, assim como configurar o NL717 no software MasterToool.

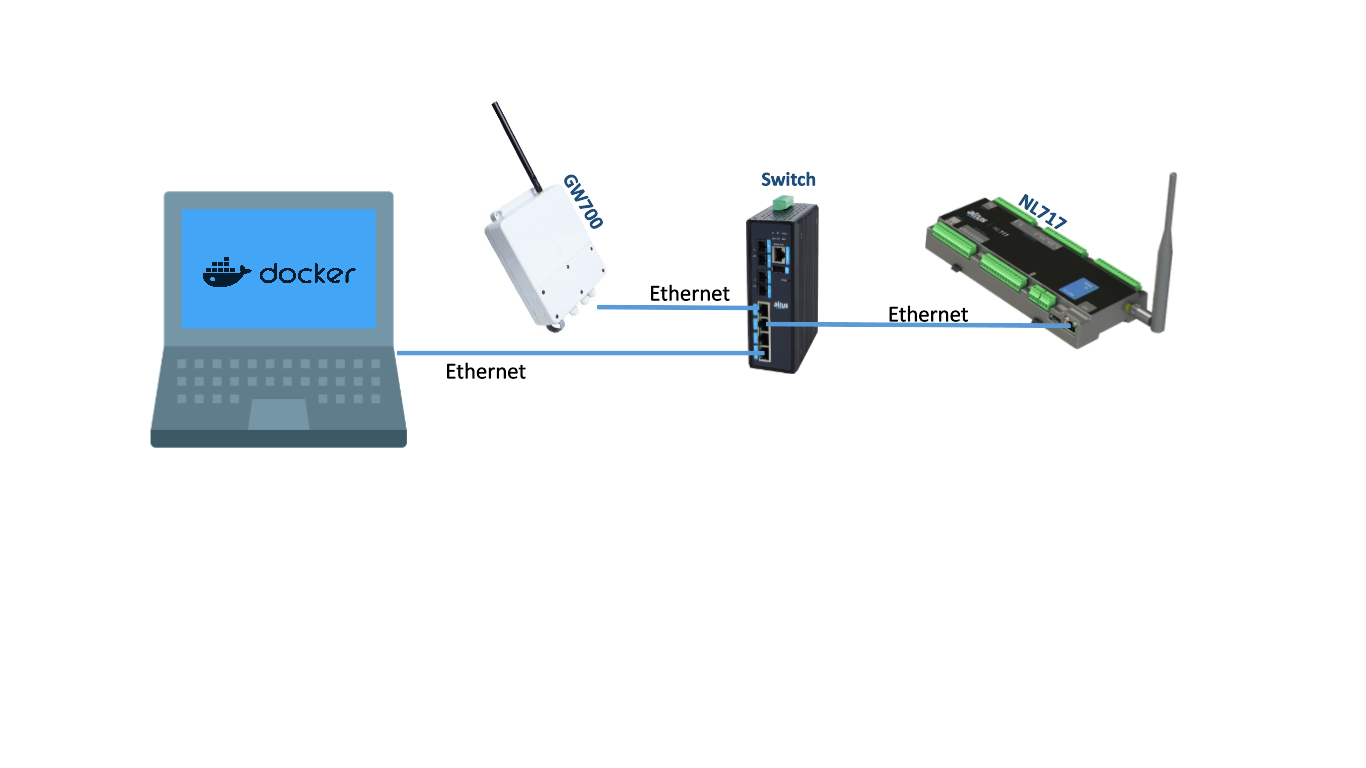

Componentes
Equipamentos: Gateway LoRa GW700; Datalogger NL717
Softwares: Docker Desktop; MasterTool IEC XE (MT8500) v. 3.62
Seções do Tutorial
1. Adicionando o dispositivo NL717
2. Definindo a chave
3. Definindo a classe
4. Criando uma aplicação
5. Configurando o NL717 no MasterTool
6. Ativando as chaves OTAA
1. Adicionando o dispositivo NL717

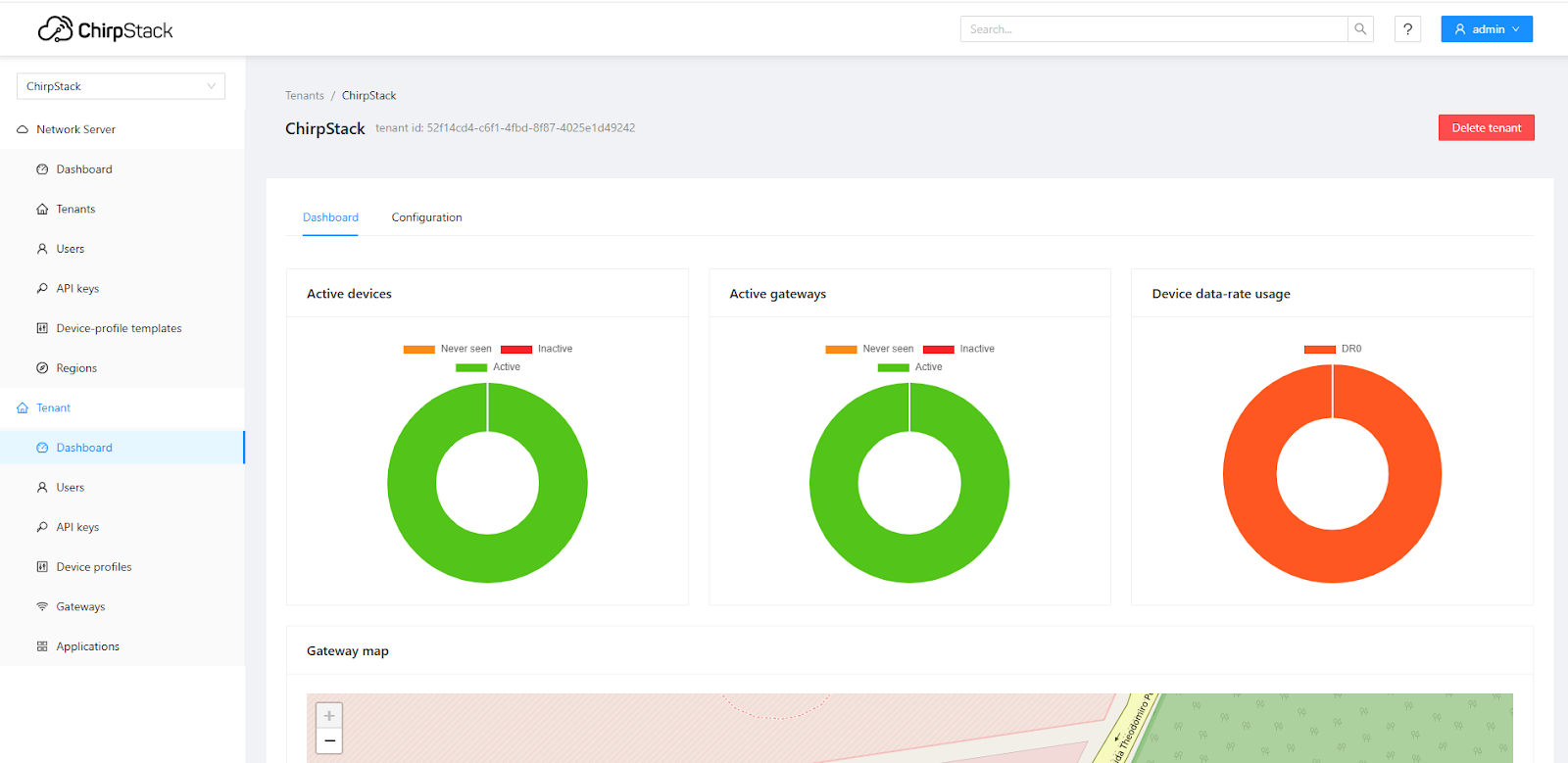

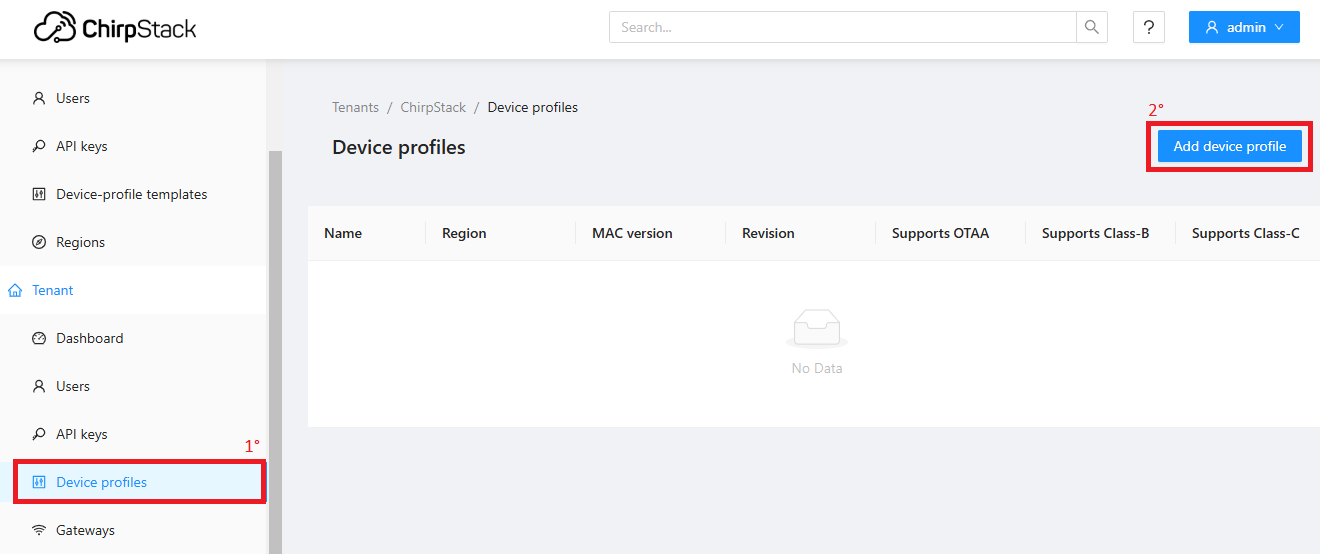

Abra o Chirpstack, clique em Device profiles, posteriormente, clique em Add device profiles:

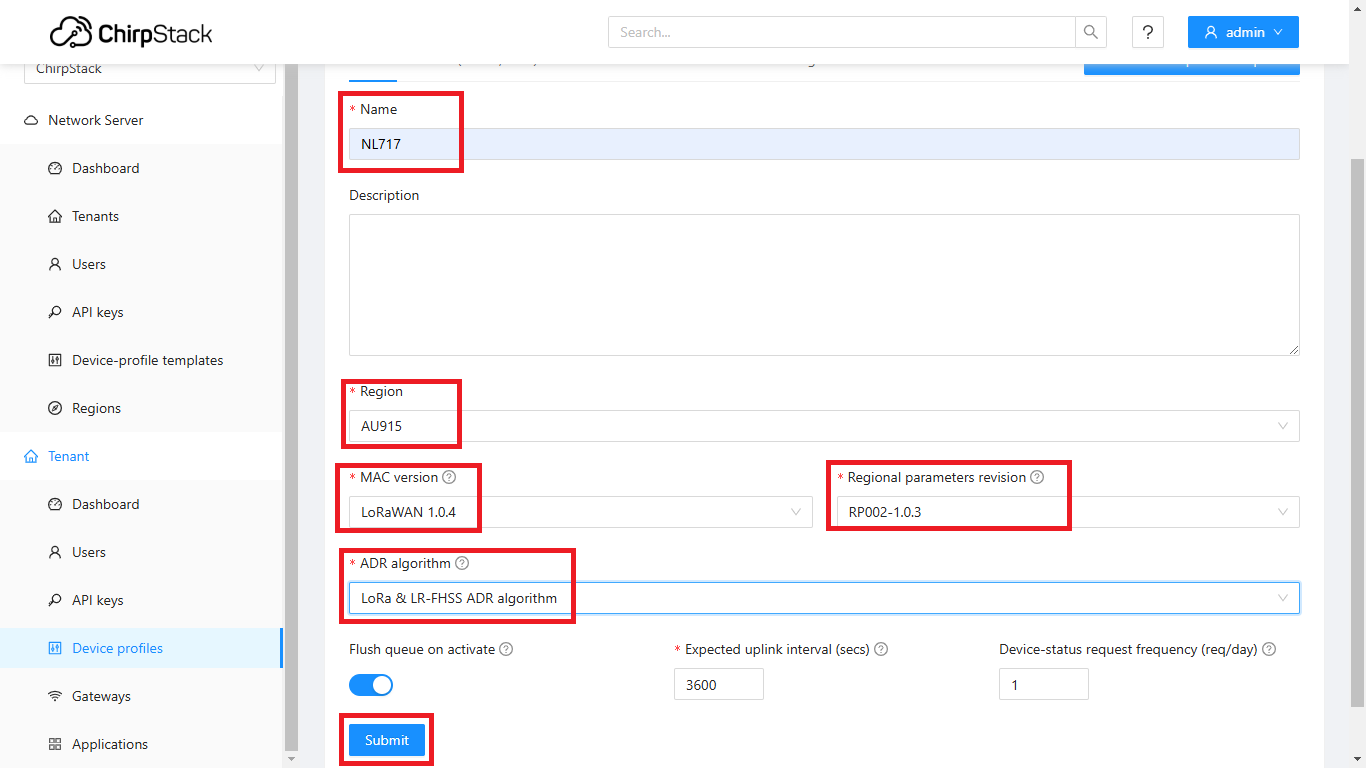

Digite um nome para este dispositivo e preencha os demais campos conforme a imagem:
Clique em Submit.
2. Definindo a chave

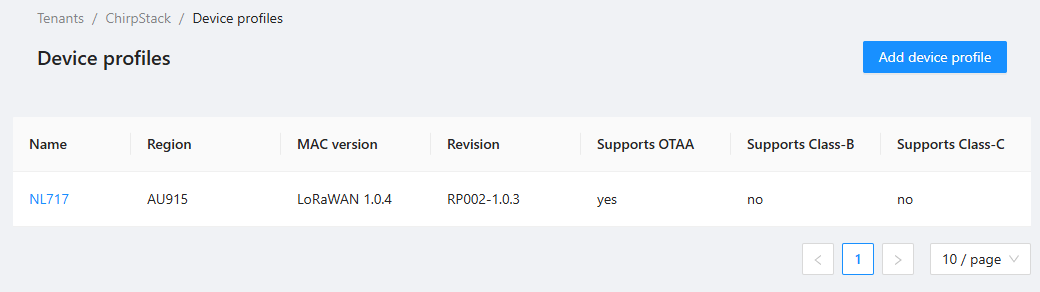

Após submeter o novo dispositivo, clique no nome:

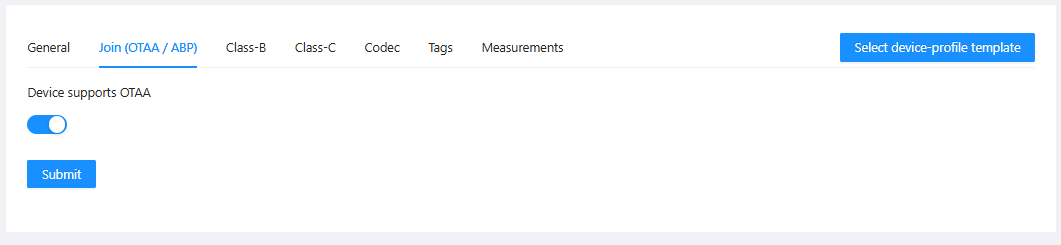

Clique na aba Join (OTTA/ABP) e ative o Device supports OTTA:
Clique em Submit.
3. Definindo a classe

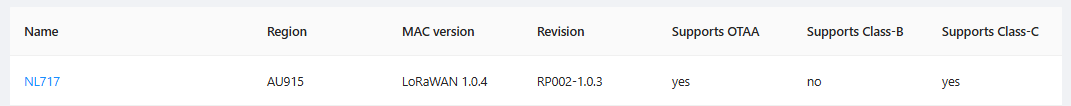

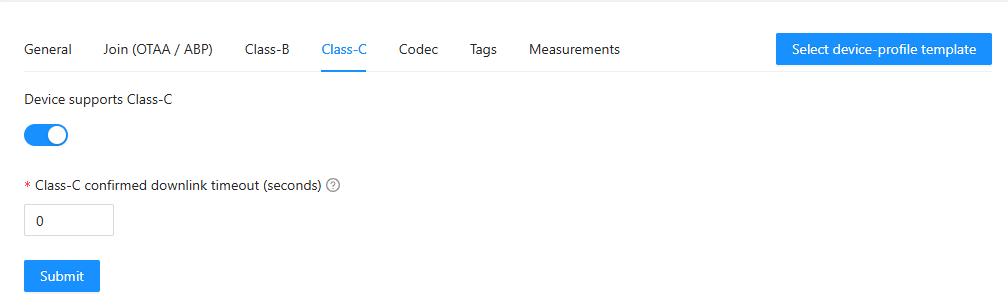

Em Device Profiles, clique no dispositivo. Para ativar a classe, clique em cima da aba correspondente, neste caso estamos utilizando a classe C, ao abrir suas configurações, ative o Device supports Class-C:
Clique em Submit.
4. Criando uma aplicação

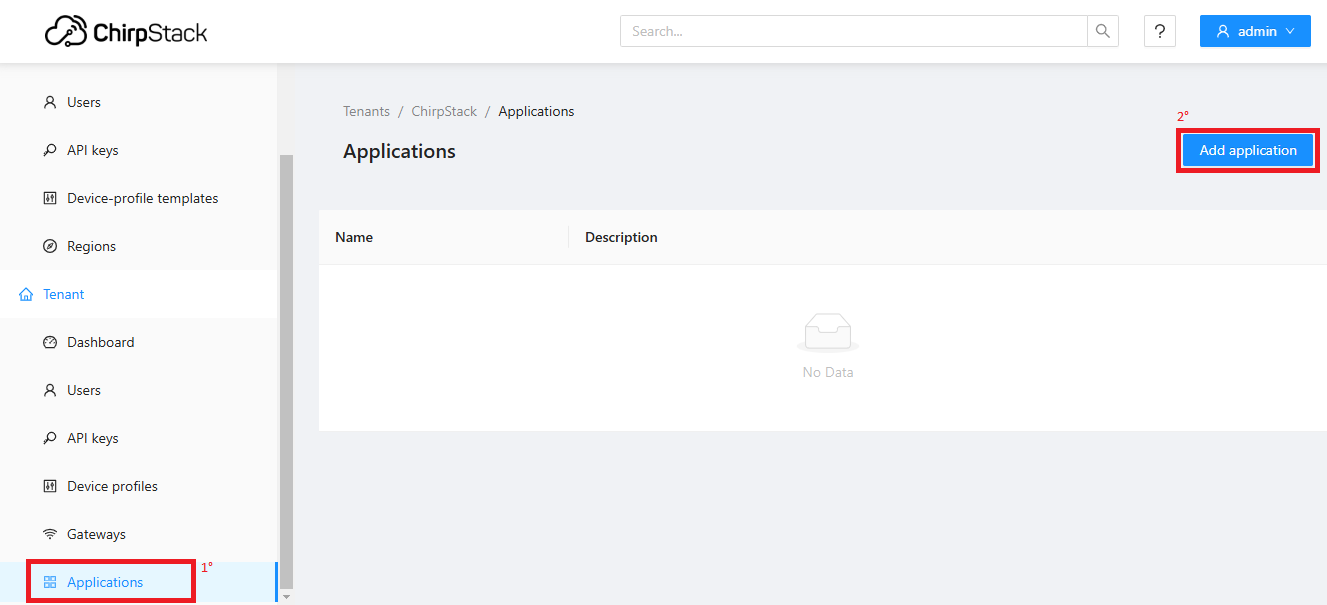

Para criar uma aplicação, clique em Applications, em seguida, Add application:

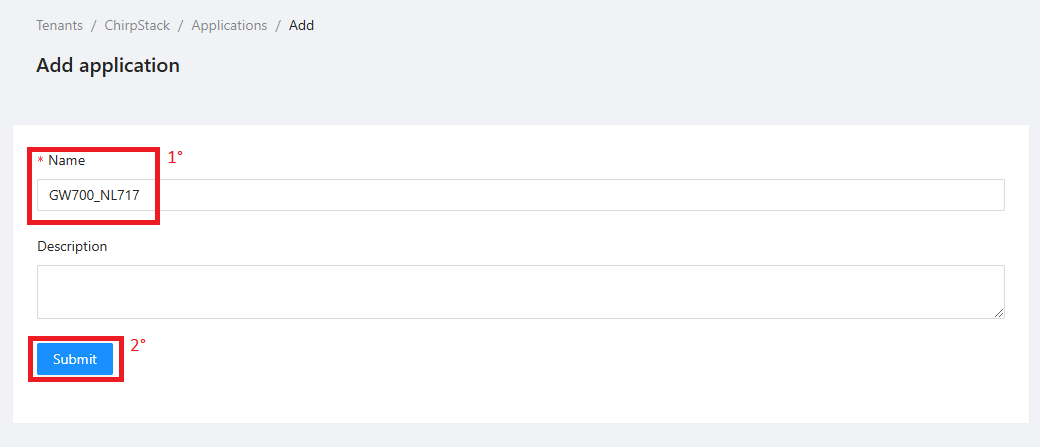

Digite um nome para a aplicação e clique em Submit:
5. Configurando o NL717 no MasterTool

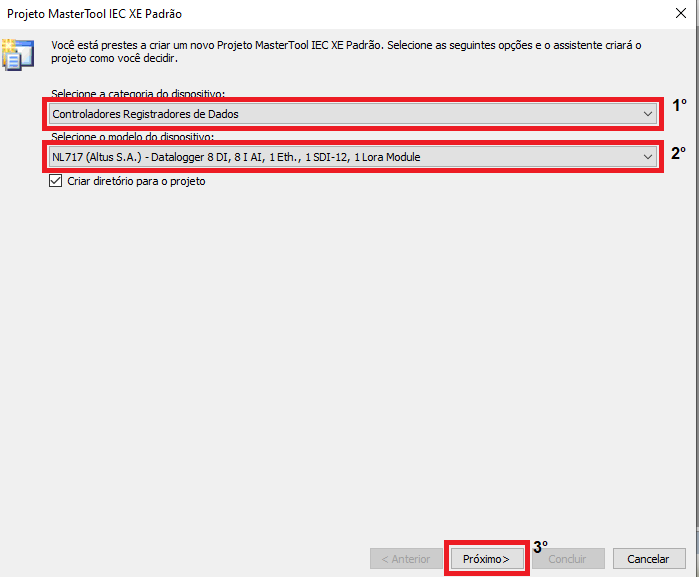

Abra o software MasterTool e crie um novo projeto selecionando o dispositivo, conforme imagem abaixo:

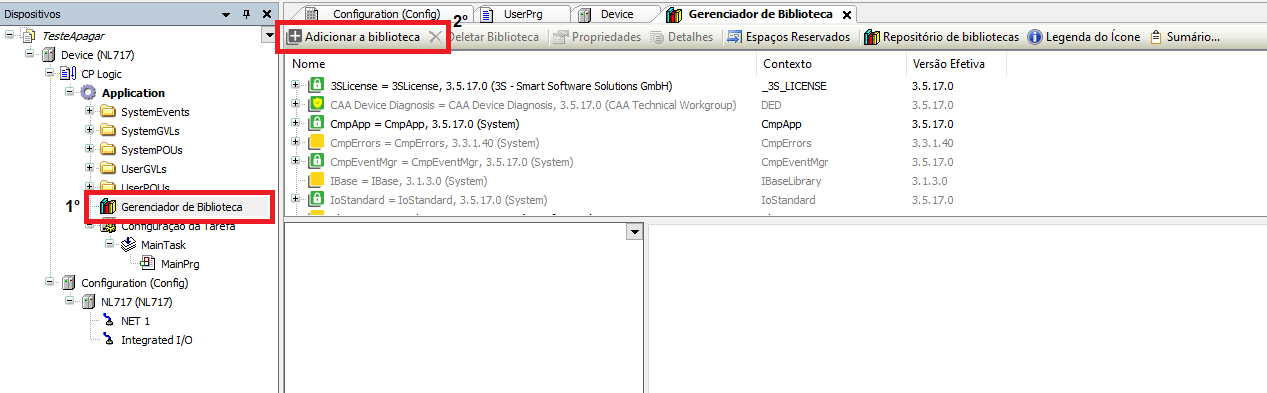

Ative a biblioteca LoRa no MasterTool, clicando em Gerenciador de Bibliotecas e posteriormente em Adicionar a Biblioteca, conforme imagem abaixo:

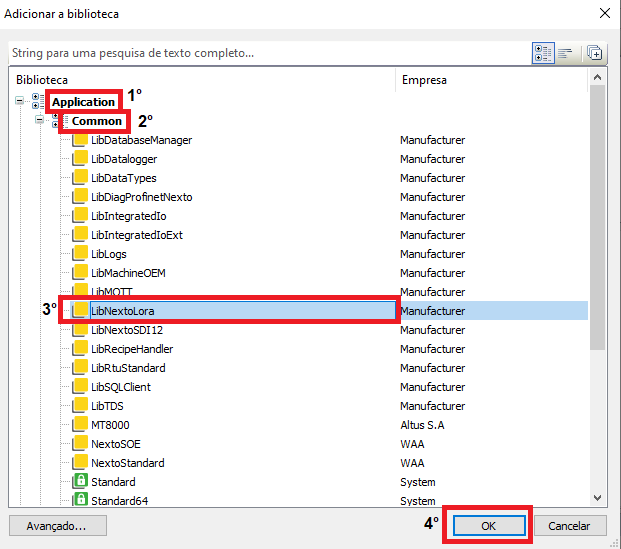

Clique em Application, na sequência em Common e finalmente em LibNextoLora, conforme imagem abaixo:

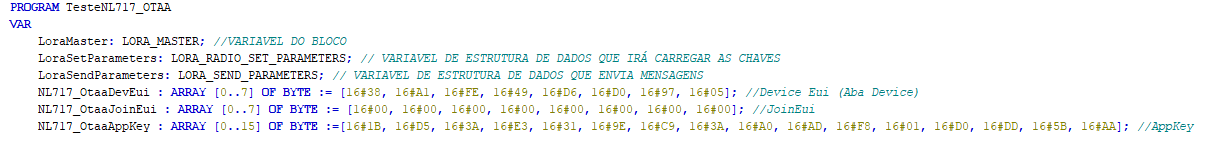

A seguir será demonstrado um exemplo com as configurações iniciais da biblioteca LoRa, onde estaremos declarando as variáveis necessárias para configurarmos o rádio Lora do datalogger:
1 - Criar um bloco funcional do tipo "LORA_MASTER" com o nome "LoraMaster";
2 - Criar uma váriavel de estrutura de dados do tipo "LORA_RADIO_SET_PARAMETERS" com o nome "LoraSetParameters", essa estrutura de dados que irá carregar as chaves de ativação;
3 - Criar uma váriavel de estrutura de dados do tipo "LORA_SEND_PARAMETERS" com o nome "LoraSendParameters", essa é a estrutura de dados para envio de mensagens;
4 - Criar as váriaves para preenchimento das configurações da chave que estaremos utilizando, nesse caso a OTTA.

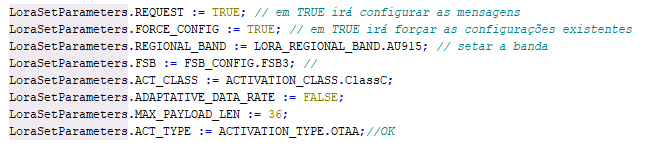

A seguir está demonstrado os parametros de configurações do rádio Lora:
A seguir está demonstrado as configurações para ativação das chaves, neste caso a chave de ativação é a OTTA:
6. Ativando as chaves OTAA

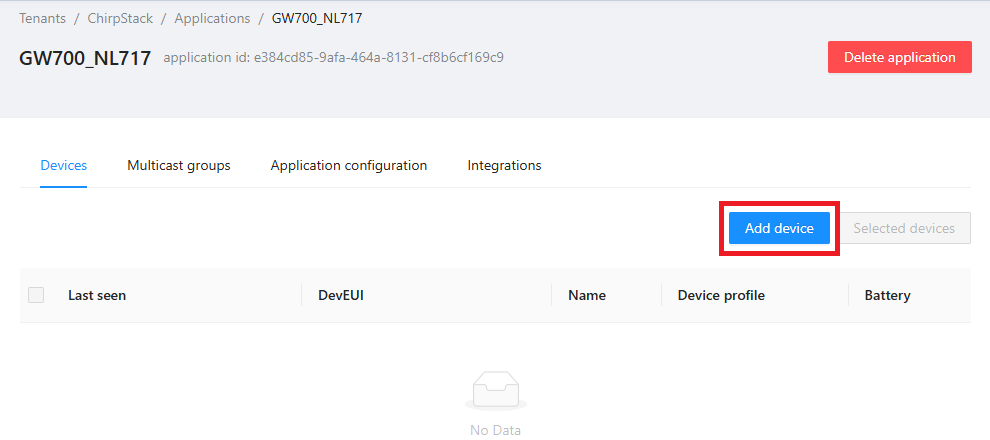

Na aplicação criada recentemente, iremos adicionar o device, clique em Add Device:

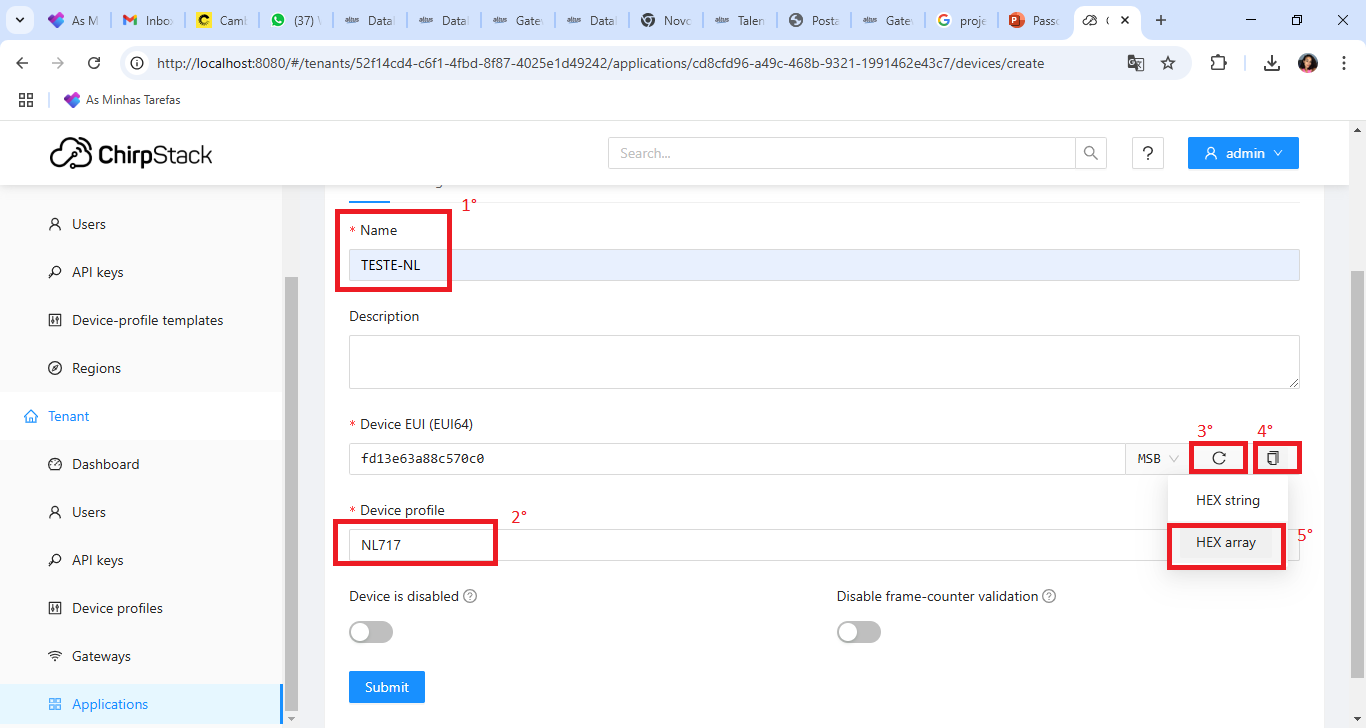

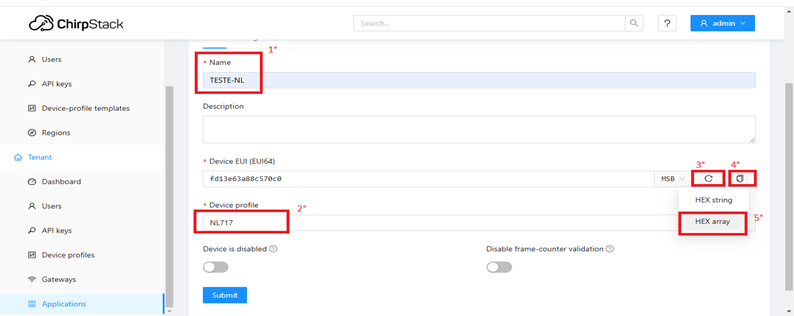

Nomeie, clique na seta de carregamento para gerar um Device EUI.

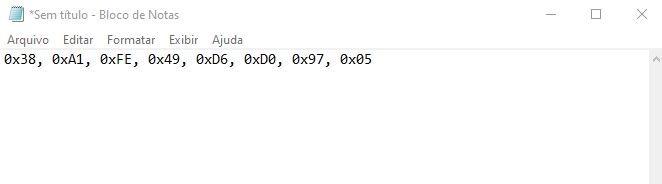

Abra o bloco de notas do seu computador, copie a chave como HEX array e cole (para poder copiar novamente nos próximos passos), em Device Profile selecione o dispositivo criado anteriormente:
Clique em Submit.

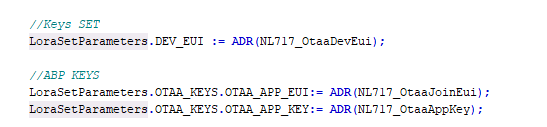

É na declaração das variáveis que definimos as chaves geradas no ChirpStack, abra o projeto recentemente criado no mastertool:
- NL717_OtaaDevEui = Device EUI
- NL717_OtaaJoinEui = JoinEUI/AppEUI
- NL717_OtaaAppSKey = Application session key
OBS.: A variável NL717_OtaaJoinEui deve estar zerada, pois, embora seja essencial para o projeto, sua declaração no servidor foi descontinuada.

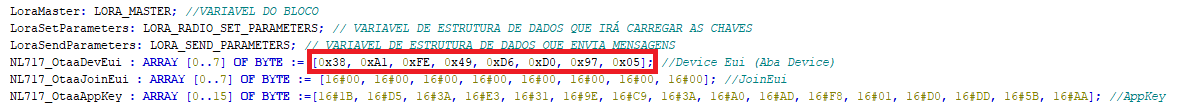

Anteriormente, você copiou e colou a chave Device EUI no seu bloco de notas, copie novamente e cole no NL717_OtaaDevEui, conforme:

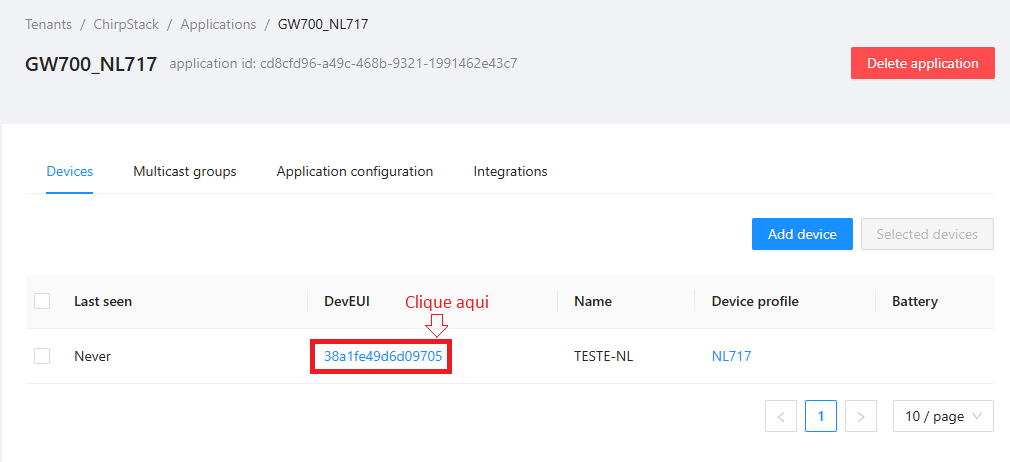

Agora, na página do Chirpstack, em Application, clique na aplicação, posteriormente em Device EUI:

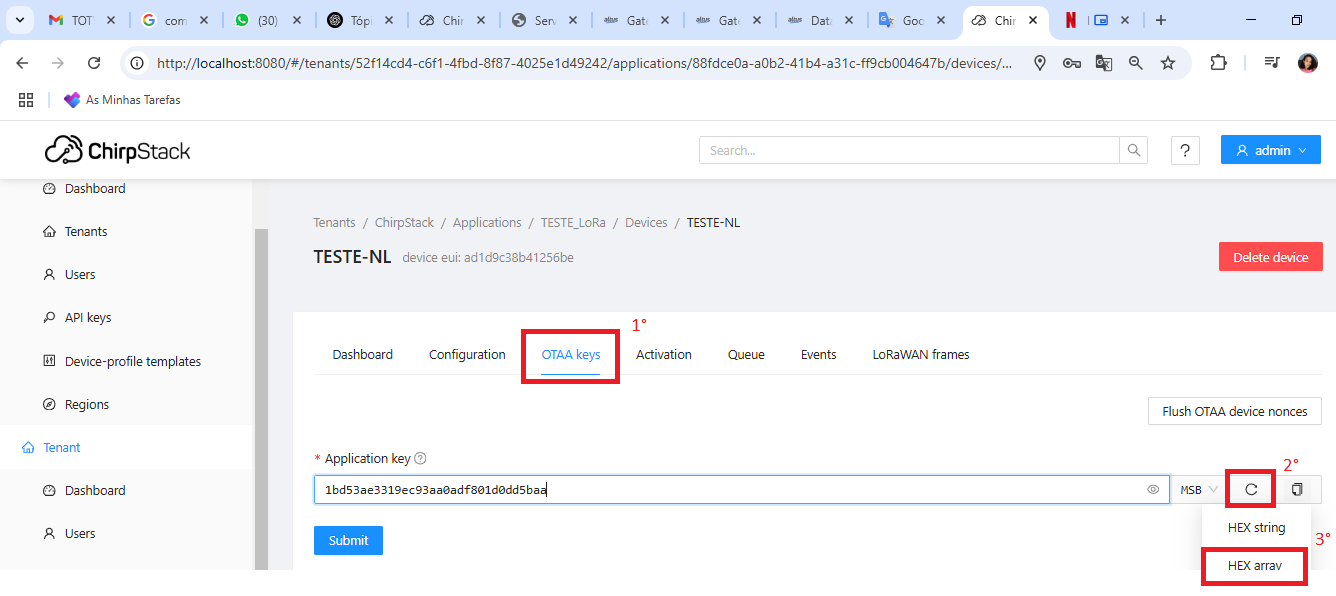

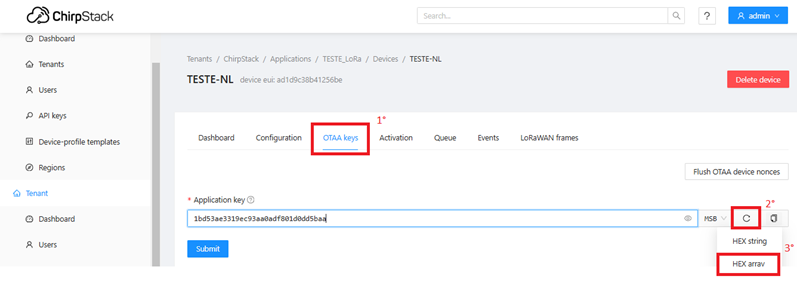

Clique em OTAA Keys, em segundo gere uma chave e copie como HEX array:

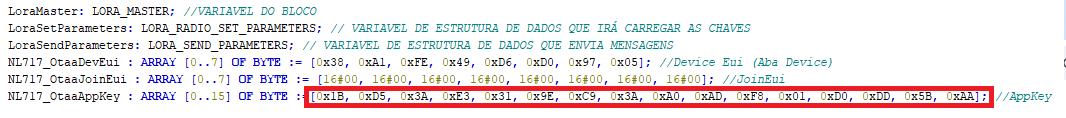

Cole a chave na sua respectiva variável NL717_OtaaAppKey:
Para que não haja erros no programa, devemos substituir o 0x em 16# das chaves.

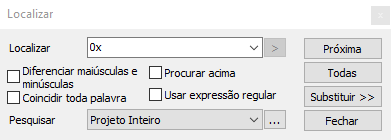

Clique no binóculo destacado, apontado com a flecha, na imagem acima. Abrirá uma caixa de diálogo, em localizar escreva 0x:
Clique em Substituir.

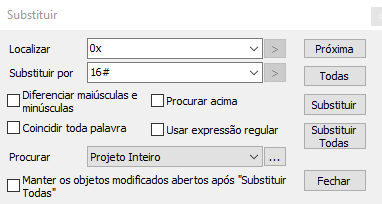

Em Substituir por, escreva 16#, selecione para procurar no projeto inteiro.
Clique em Substituir Todas.
Clique em Compilar -> Gerar Código para corrigir os erros e execute o programa.

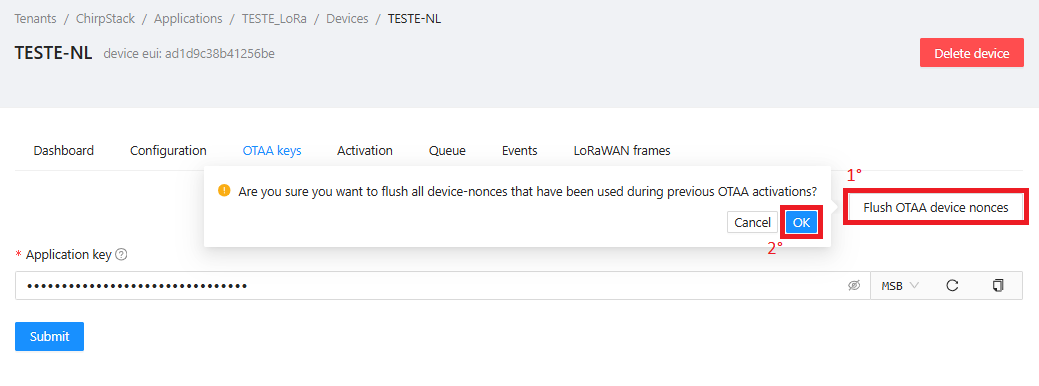

Observação: o servidor mantém um contador interno para os pedidos de Join. Se o dispositivo for resetado, ele pode começar a enviar contadores menores do que o último registrado, resultando em rejeições sucessivas. Para evitar isso reset o contador:
Em Dashboard será possível visualizar o estado atual do dispositivo:
