IHM Axon #4 - Como controlar a visibilidade de um objeto através de uma tag

Neste tutorial estão descritos os procedimentos para capacitar o usuário a controlar a visibilidade de um objeto através de uma tag no software Altus DTools.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

Software: Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

   1.1 Adicionando o objeto

   1.2 Habilitando a condição na visibilidade

   1.3 Escolhendo a tag

   1.4 Configurando o trigger

2. CONCLUSÃO

1. DESENVOLVIMENTO

1.1 Adicionando o objeto

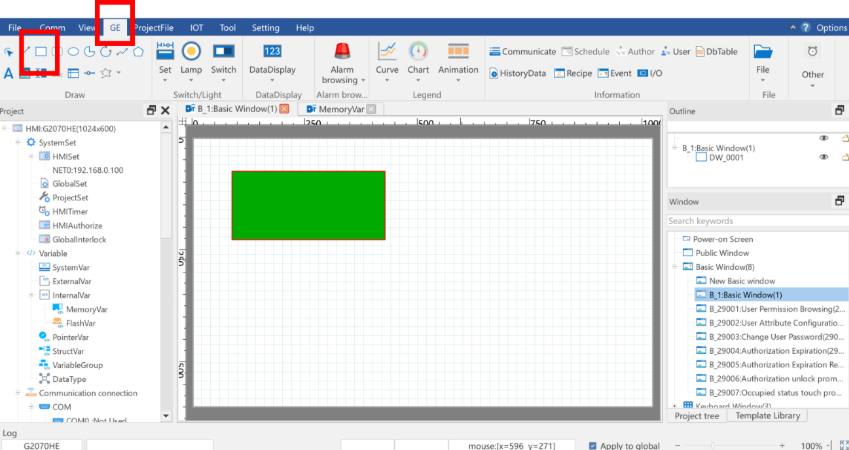

Com um projeto novo aberto, coloque na tela o objeto que deseja configurar. Neste exemplo, utilizamos um retângulo.

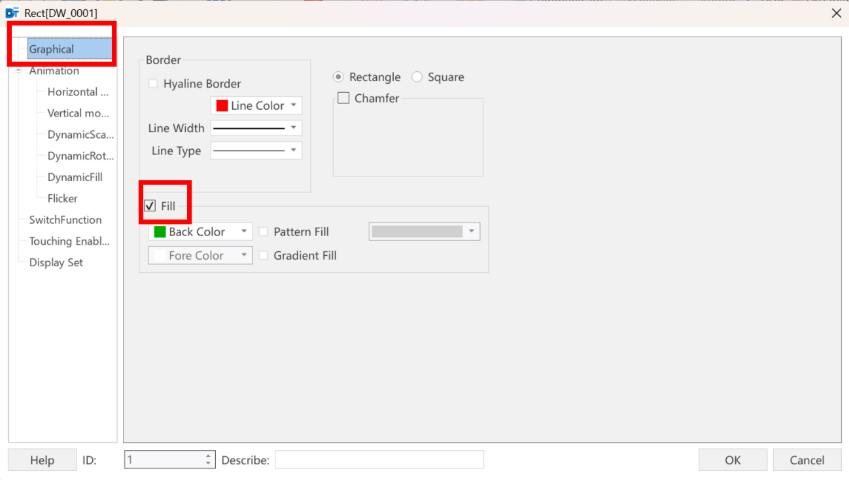

Também configuramos o objeto para ter um preenchimento.

1.2 Habilitando a condição na visibilidade

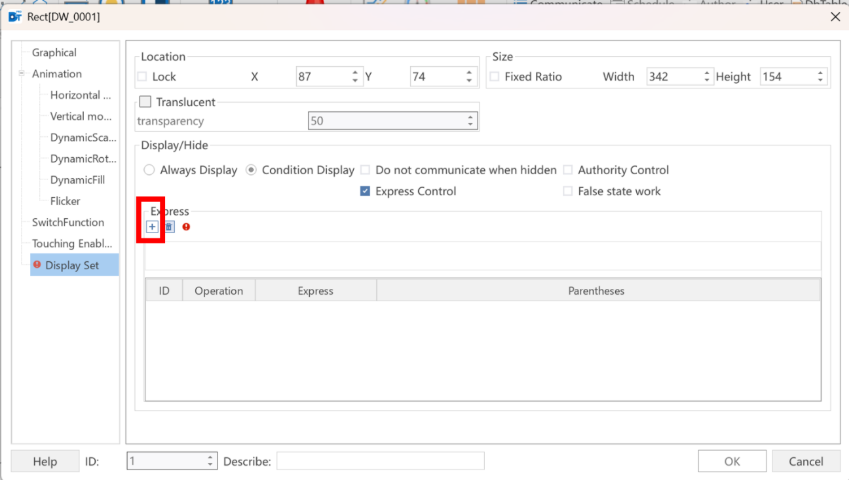

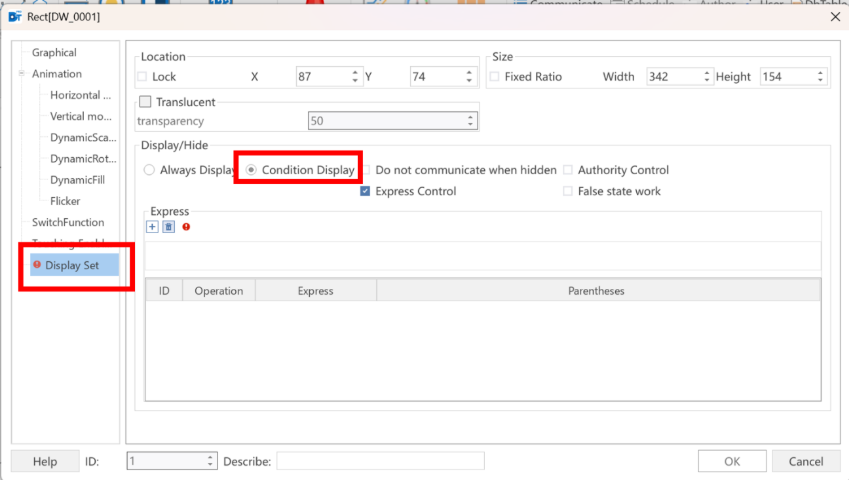

Agora, na aba Display Set, escolhemos a opção Condition Display.

Clicamos no + para adicionar uma nova condição.

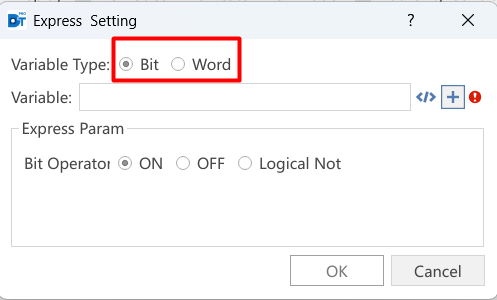

Escolhemos o tipo da variável que será utilizada para controlar a visibilidade deste objeto.

1.3 Escolhendo a tag

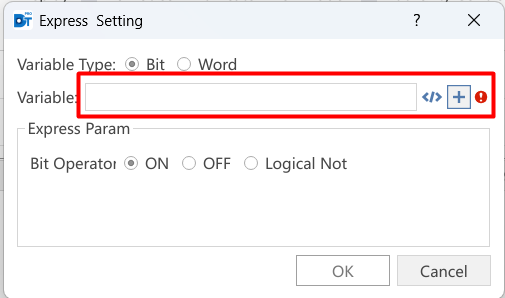

Clique no campo Variable para escolher a variável que será utilizada.

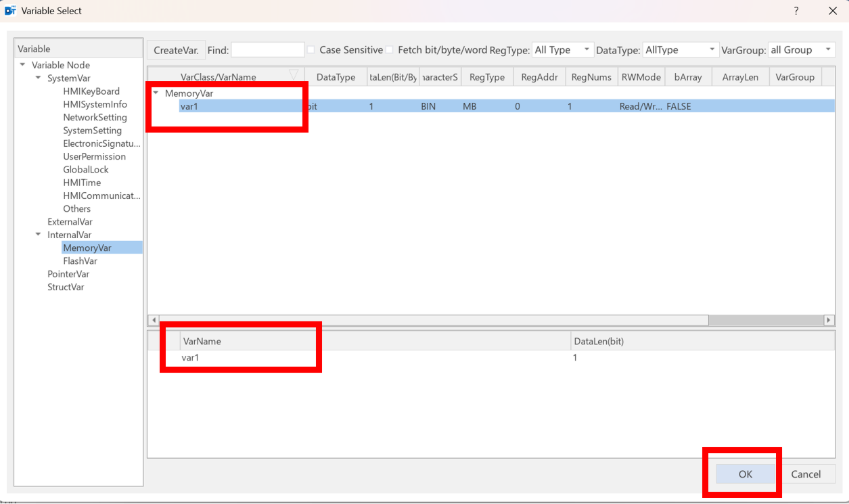

Clique na variável escolhida, e ela aparecerá no campo inferior.

Após isso, clique em OK.

1.4 Configurando o trigger

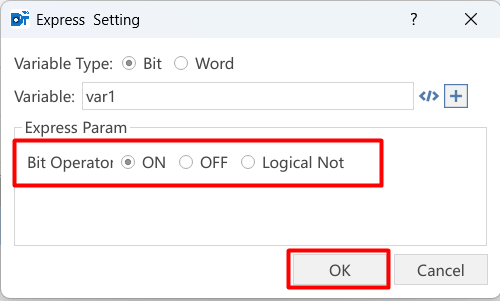

Escolha o trigger que fará com que o objeto fique visível.

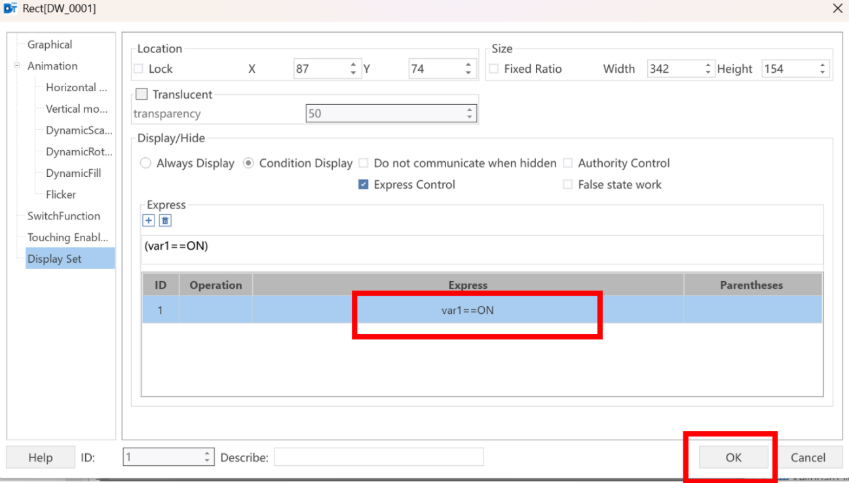

Após clicar em OK, aparecerá a condição criada.

2. CONCLUSÃO

Pronto. O usuário já está capacitado a configurar a visibilidade de um objeto através de uma tag no Altus DTools.
