IHM Axon #5 - Funções de objeto – Set Reset

Neste tutorial estão descritos os procedimentos para capacitar o usuário a controlar utilizar funções de objeto (Set Reset) no software Altus DTools.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

Software: Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

   1.1 Configurando o botão Set

   1.2 Configurando o botão Reset

   1.3 Configurando o sinaleiro

2. CONCLUSÃO

1. DESENVOLVIMENTO

1.1 Configurando o botão Set

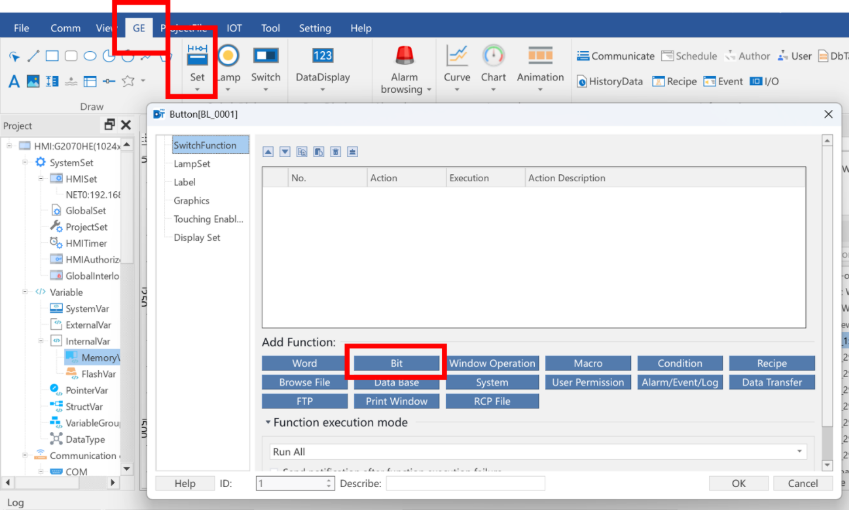

Com um projeto novo aberto, coloque na tela o objeto botão e selecione a opção BIT.

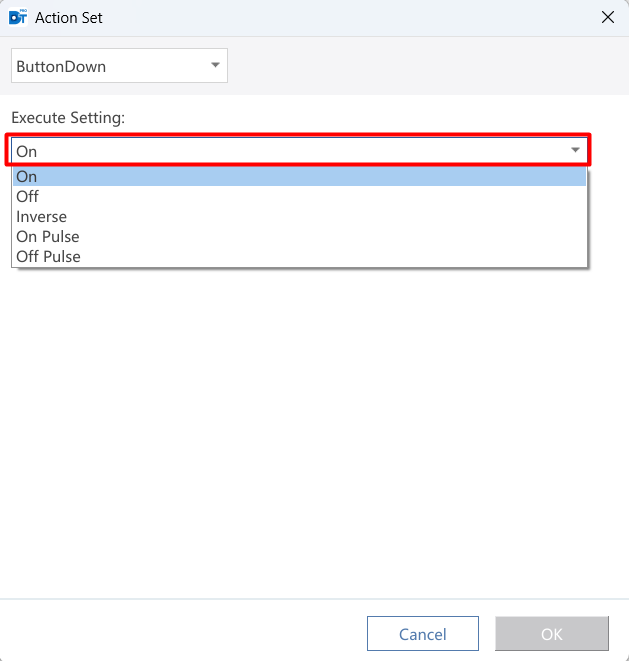

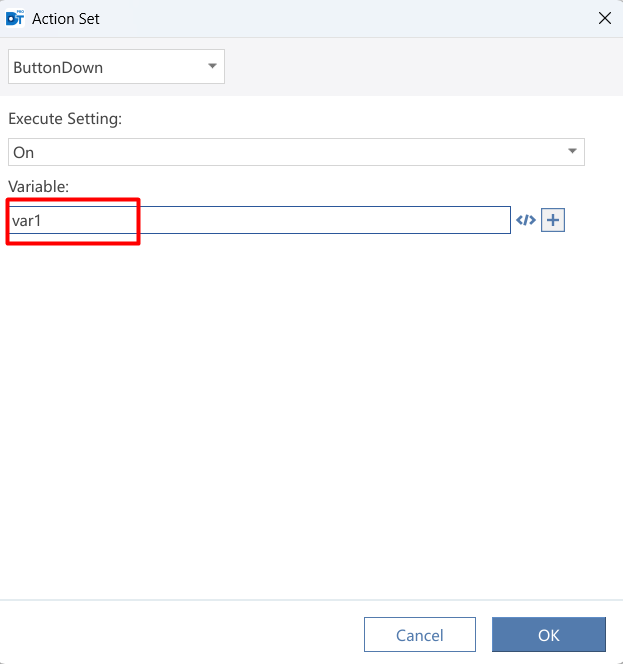

Para configurar o SET, iremos escolher a opção ON.

Agora escolhemos a variável que será manipulada.

1.2 Configurando o botão Reset

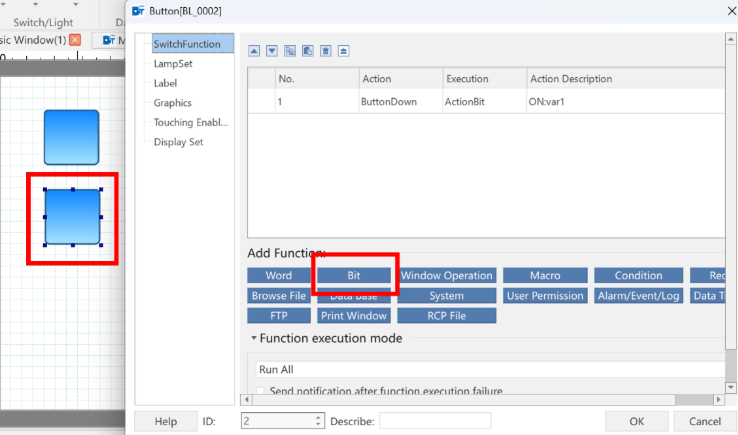

Pegamos outro objeto botão, selecionamos a opção BIT.

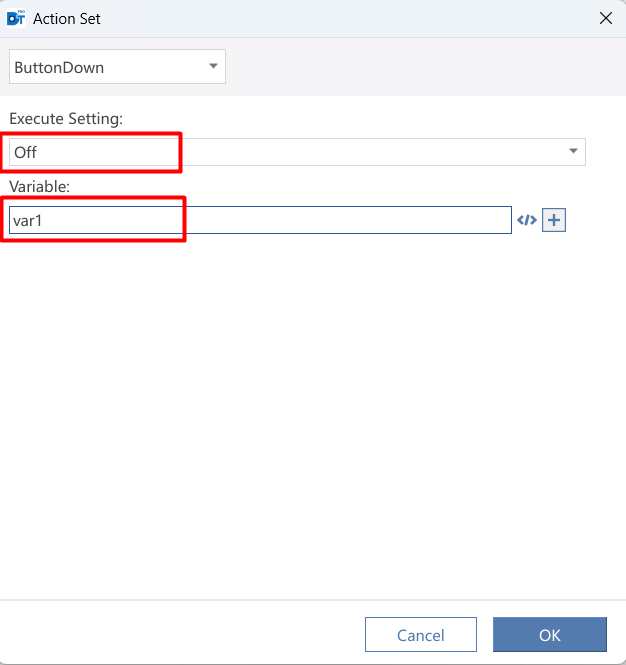

Agora, para configurar o RESET, escolhemos a opção OFF e configuramos a mesma variável.

1.3 Configurando o sinaleiro

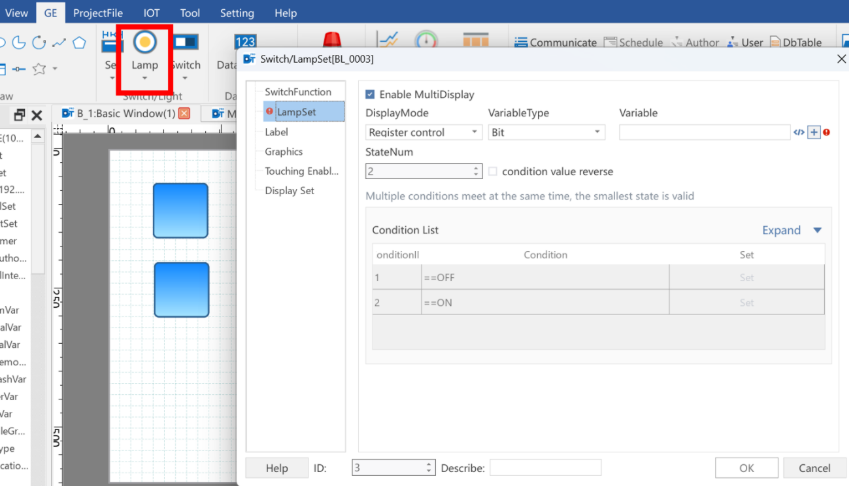

Selecione o objeto Lamp, que será utilizado para verificar o funcionando do SET/RESET.

Na janela que se abrirá, clique no botão +.

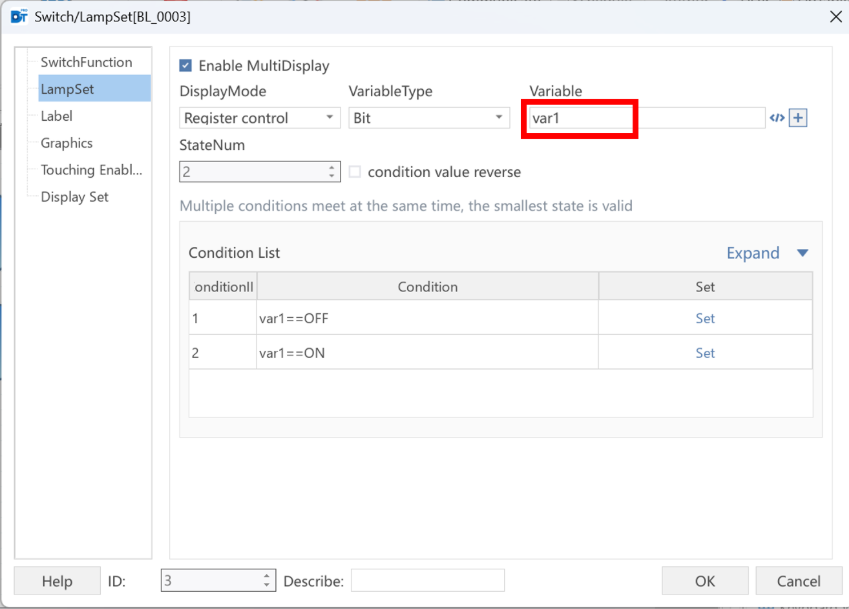

Selecione a mesma variável.

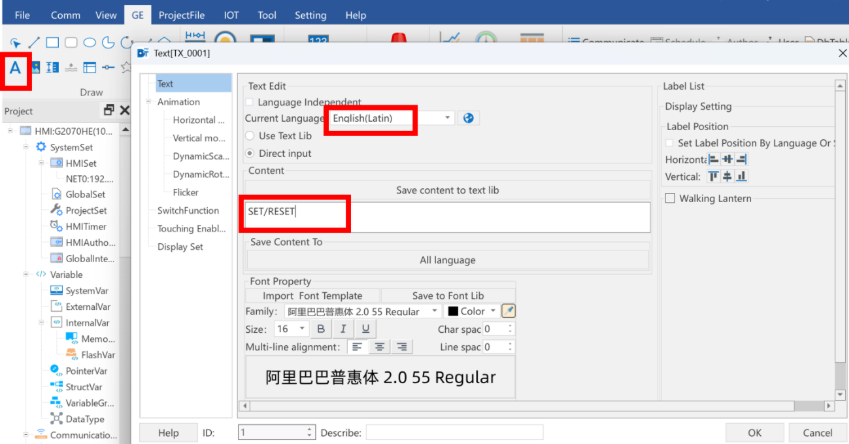

Adicionalmente vamos colocar um objeto texto, apenas para organização.

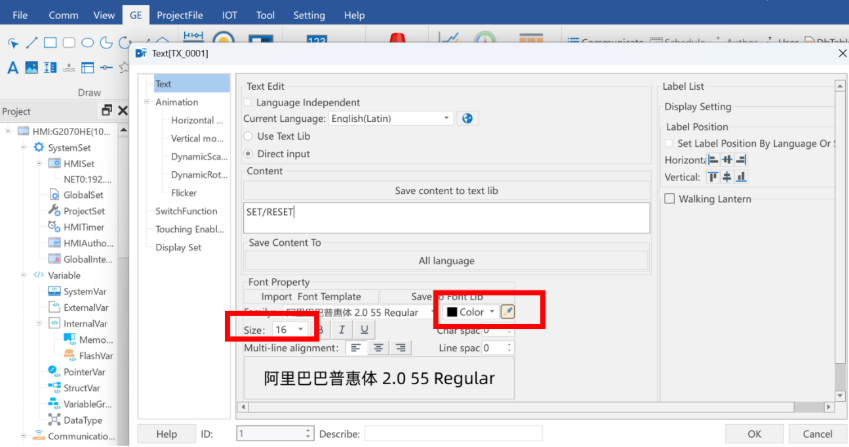

O usuário pode configurar recursos como cor e tamanho da fonte, além de outras possibilidades.

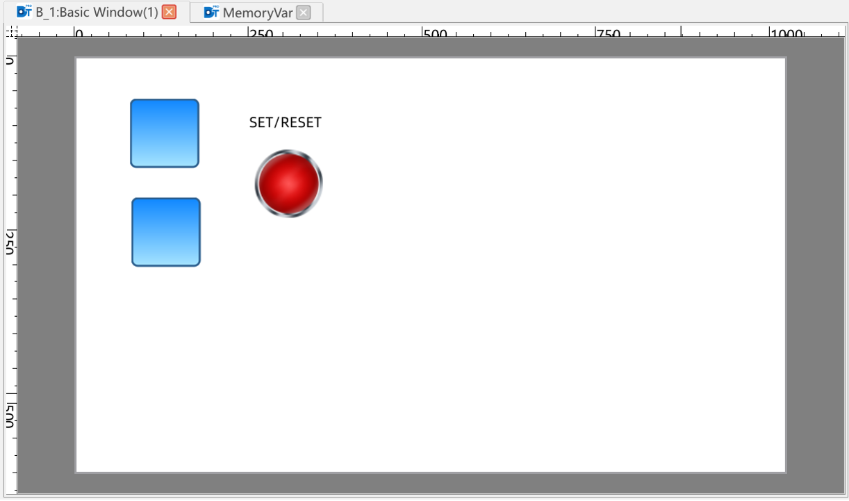

Por fim, a organização da tela ficou desta forma:

2. CONCLUSÃO

Pronto. O usuário já está capacitado utilizar a função de objeto SET/RESET no Altus DTools.
