IHM Axon #14 - Como utilizar o Word Switch

Neste tutorial estão descritos os procedimentos para capacitar o usuário a utilizar o Word Switch no software Altus DTools.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

Software: Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

   1.1 Configurando o Word Switch

   1.2 Configurando o Numeric Display

   1.3 Testando

2. CONCLUSÃO

1. DESENVOLVIMENTO

1.1 Configurando o Word Switch

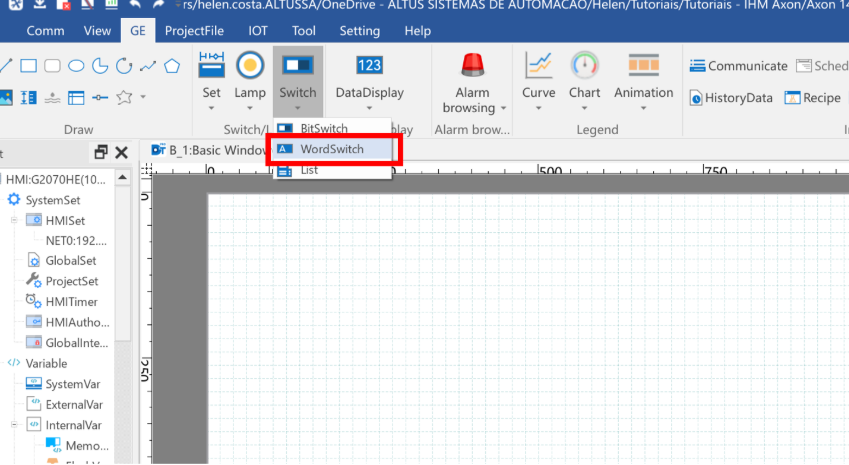

Com um projeto novo aberto, selecione o objeto Word Switch.

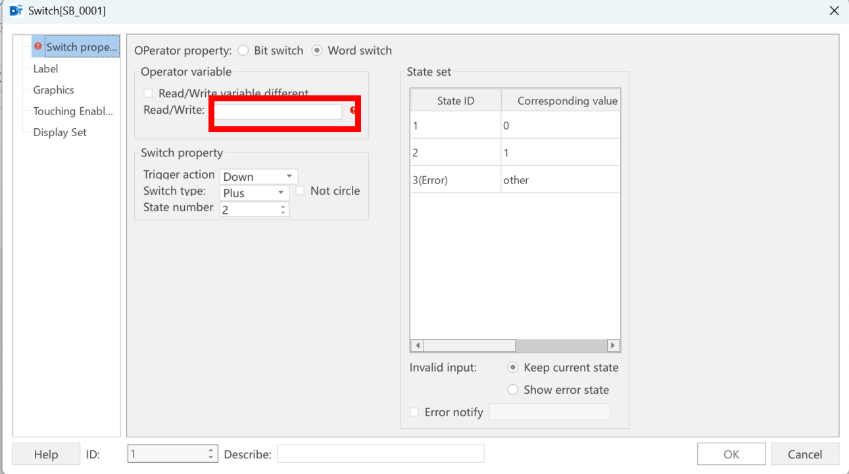

Clique no campo para adicionar a variável.

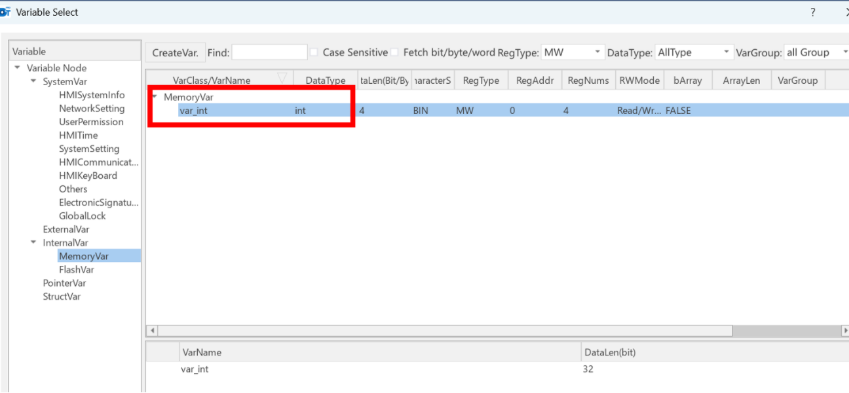

Neste exemplo iremos utilizar uma variável do tipo Inteiro.

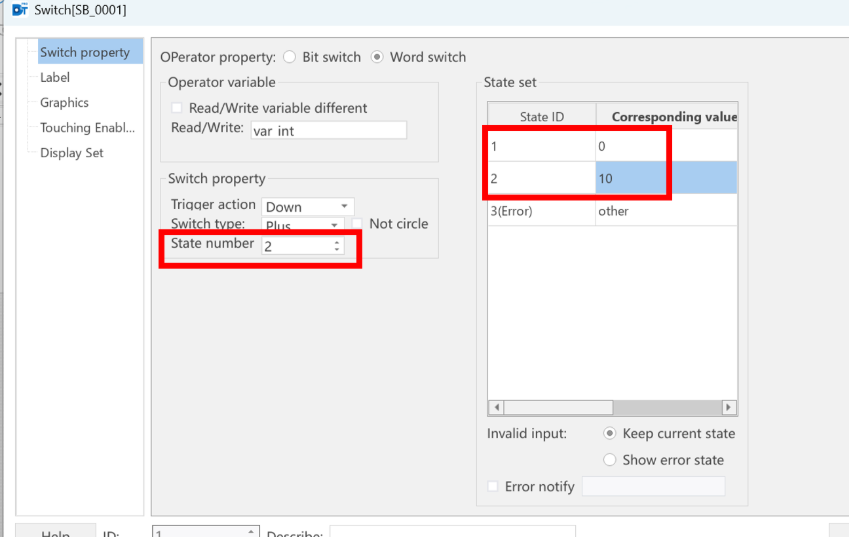

Perceba que o número de estados atualmente é 2, mas isto é configurável.

O valor que a variável vai receber em cada estado pode ser configurado no campo do lado direito.

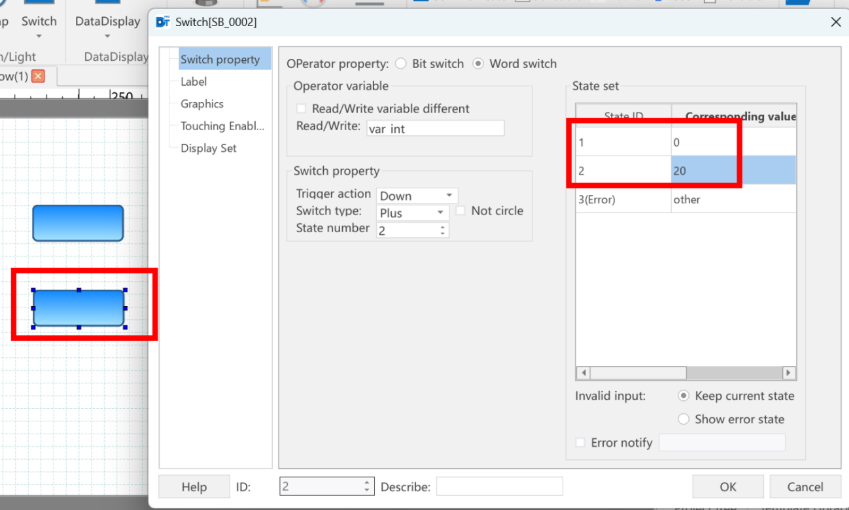

Agora vamos pegar outro Word Switch, e configurar valores diferentes. Neste caso, também utilizamos a mesma variável do outro objeto.


1.2 Configurando o Numeric Display

Vamos pegar também um objeto Numeric Display para visualizar o valor da variável.

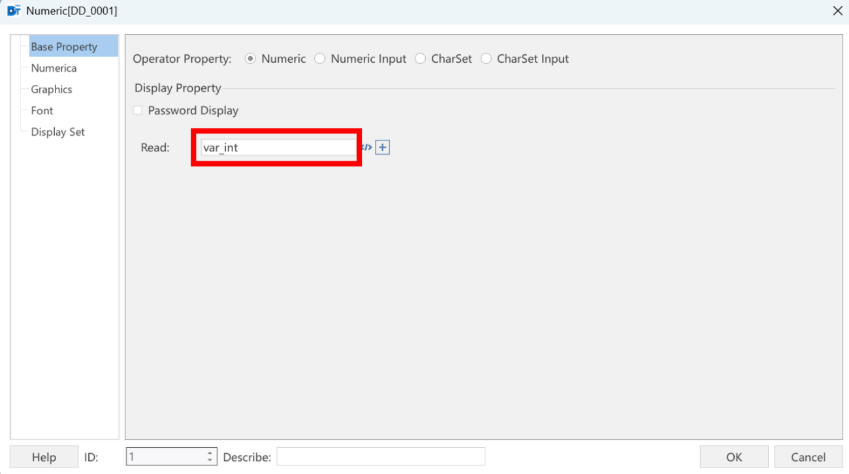

Colocamos a mesma variável utilizada nos outros objetos.

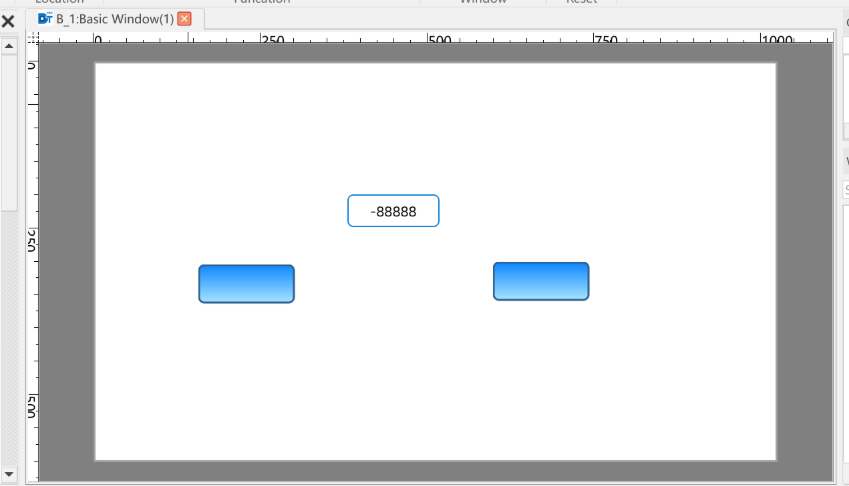

Por fim a nossa tela ficou desta forma:


1.3 Testando

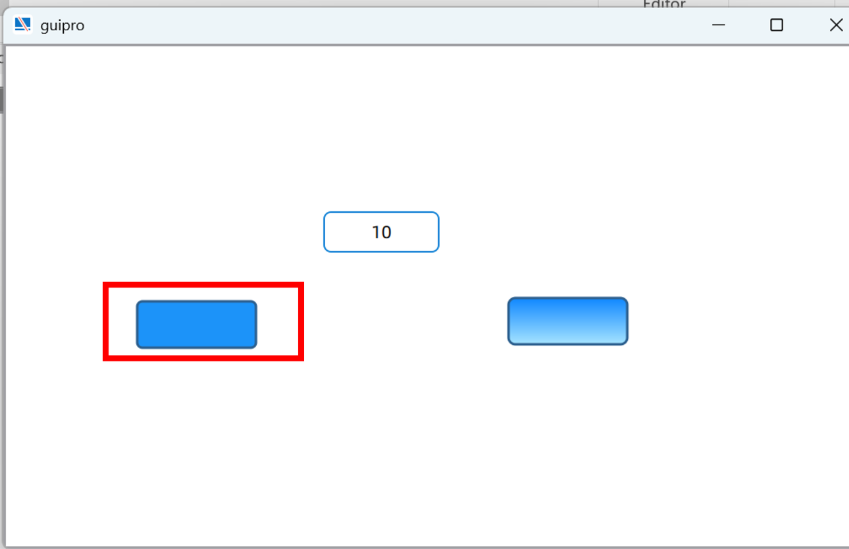

Ao clicar no primeiro botão, ele vai para o estado 2, que estava configurado com o valor 10, envia esse valor para a variável.

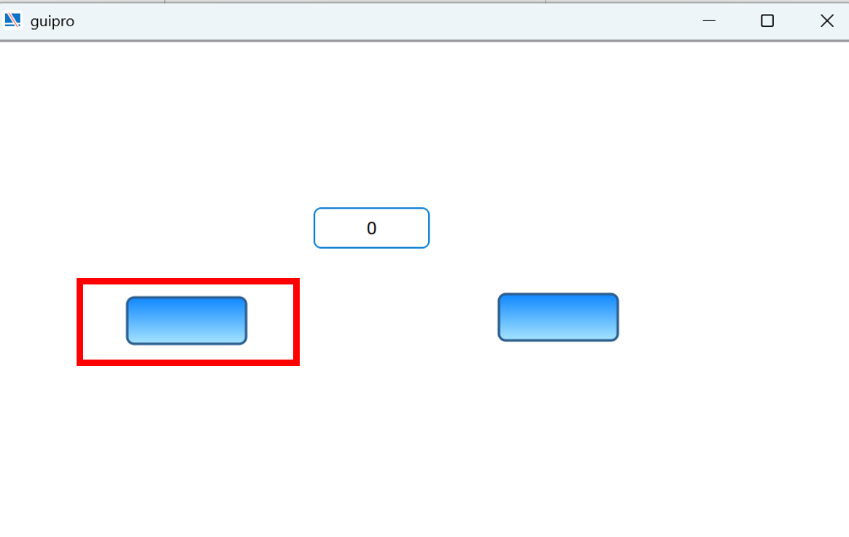

Ao clicar novamente ele volta para o estado 1, que estava configurado com o valor 0, e envia esse valor para a variável.

​

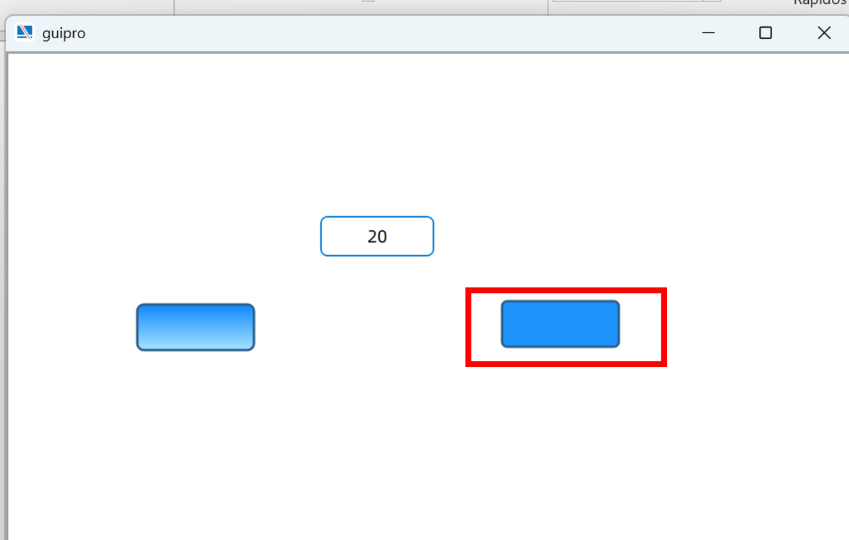

O mesmo acontece com o outro botão.


2. CONCLUSÃO

Pronto. O usuário já está capacitado a utilizar o objeto Word Switch no Altus DTools.
