IHM Axon #15 - Como utilizar o Word Switch (parte 2)

Neste tutorial estão descritos os procedimentos para capacitar o usuário a utilizar o Word Switch (parte 2) no software Altus DTools.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

Software: Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

   1.1 Configurando uma variável de leitura e outra de escrita

   1.2 Configurando Adição e Subtração

2. CONCLUSÃO

1. DESENVOLVIMENTO

1.1 Configurando uma variável de leitura e outra de escrita

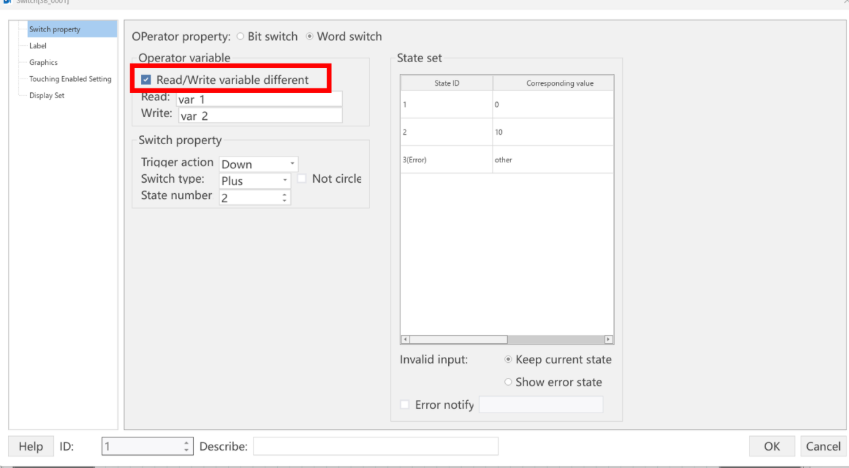

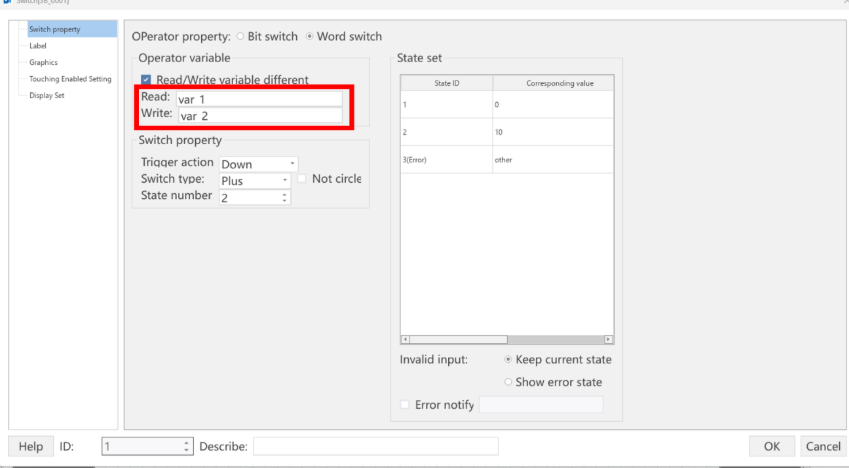

Com objeto Word Switch aberto, vamos habilitar a opção que permite utilizar uma variável para escrita e outra para leitura.

Neste exemplo, colocamos duas variáeis diferentes, do tipo Inteiro.

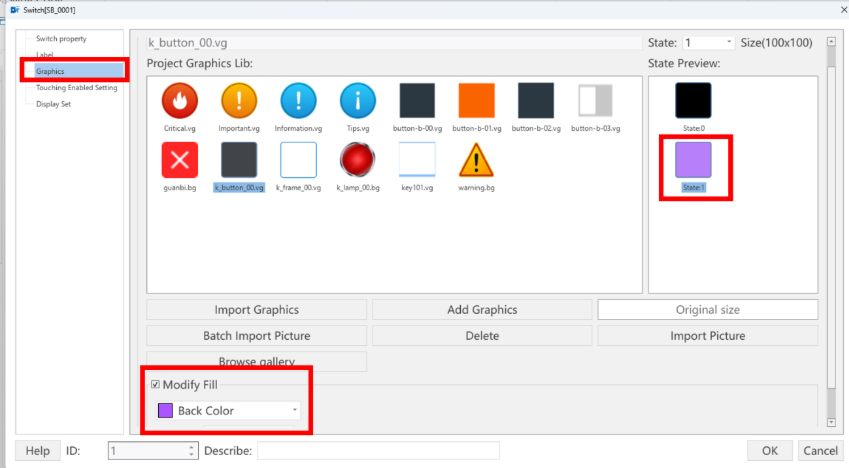

Na aba Graphics, podemos selecionar um dos estados deste objeto e colocar uma cor de preenchimento que desejamos para este estado.

Lembrando que o objeto vai considerar a variável de Leitura para atribuir às configurações de aparência, visibilidade, etc.

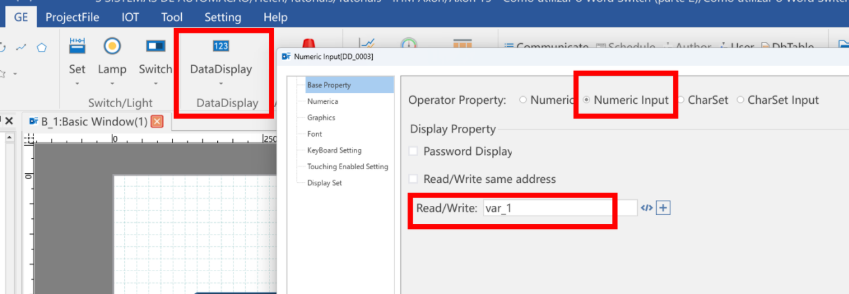

Colocamos um Numeric Input para ler a variável Var_1.

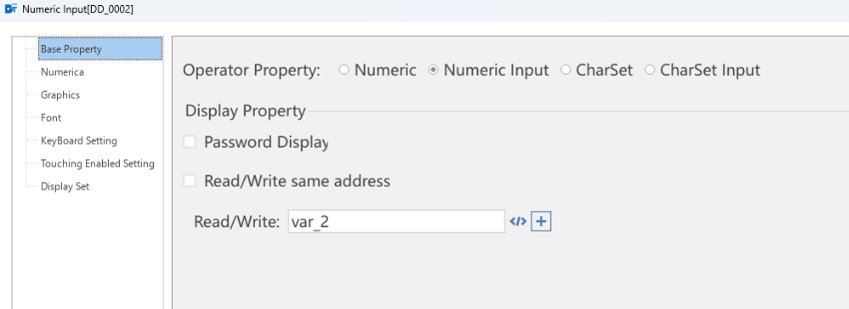

E outro para ler a Var_2.


Agora vamos testar.

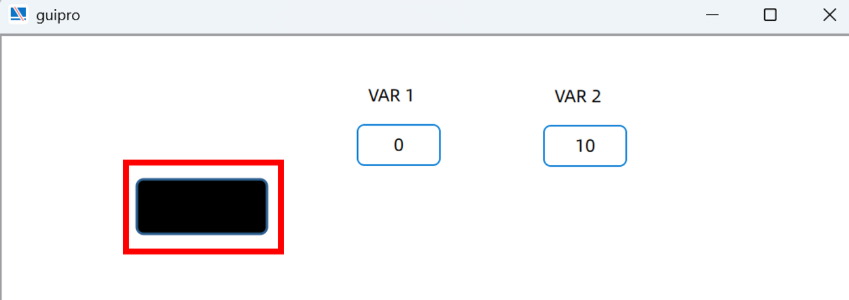

Clicando no botão, ele entra no estado 2, que tem o valor de 10 e envia para a variável de Escrita, que é a Var_2.

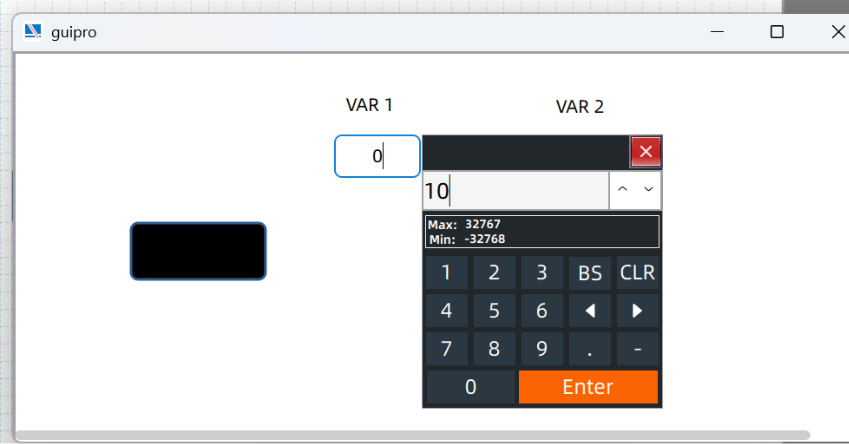

Agora vamos escrever 10 na Var_1.

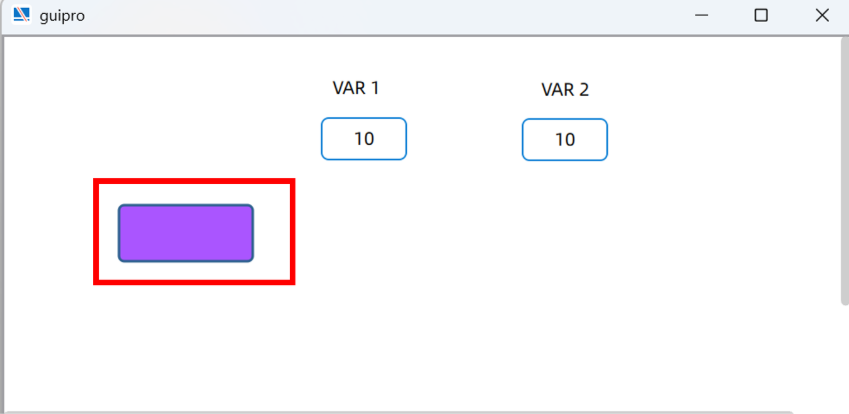

Perceba que o botão mudou o seu preenchimento para a cor configurada no estado 2, que teria o valor de 10, lendo a variável de Leitura (Var_1).


1.2 Configurando Adição e Subtração

Agora vamos explorar a adição e subtração. Com o objeto Word Switch aberto, vamos utilizar a mesma variável para Escrita e Leitura.

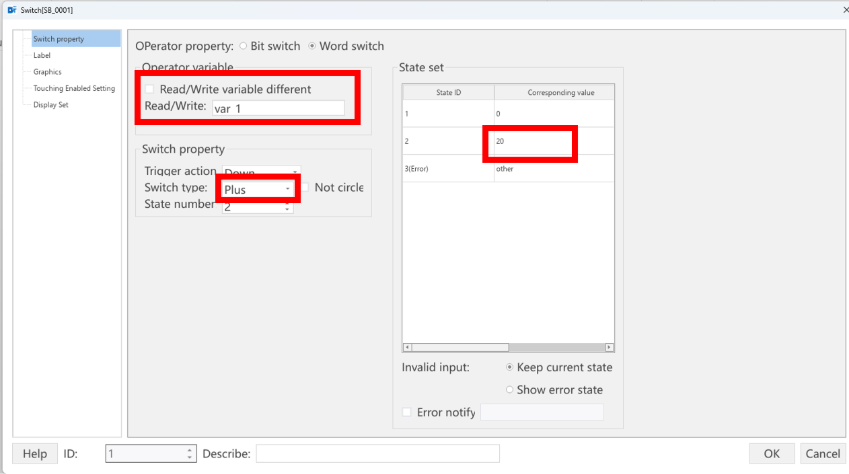

Certifique-se de escolher a opção Plus, e configurar um valor, neste caso colocamos 20, ou seja, quando o botão for para o estado 2, vai enviar 20 para a variável.


Agora vamos pegar outro objeto Word Switch.

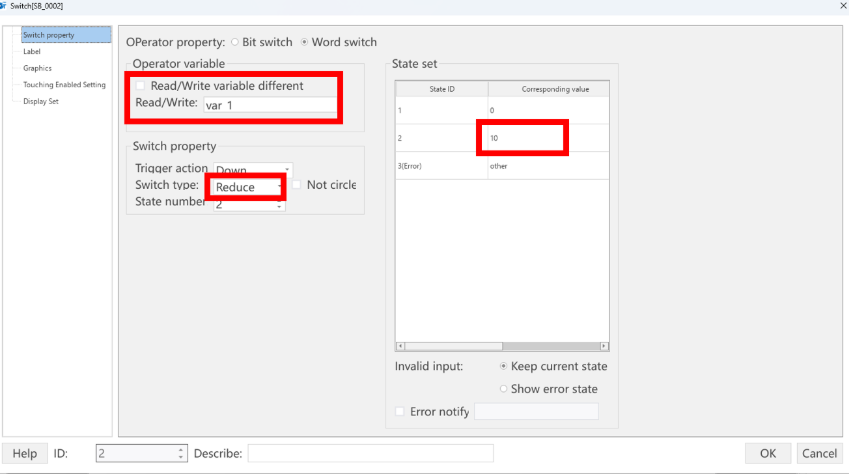

Utilizando a mesma variável, vamos configurar a Subtração escolhendo a opção Reduce, e colocando um valor, neste caso colocamos 10, ou seja, quando o botão for para o estado 2, vai diminuir 10 da variável.

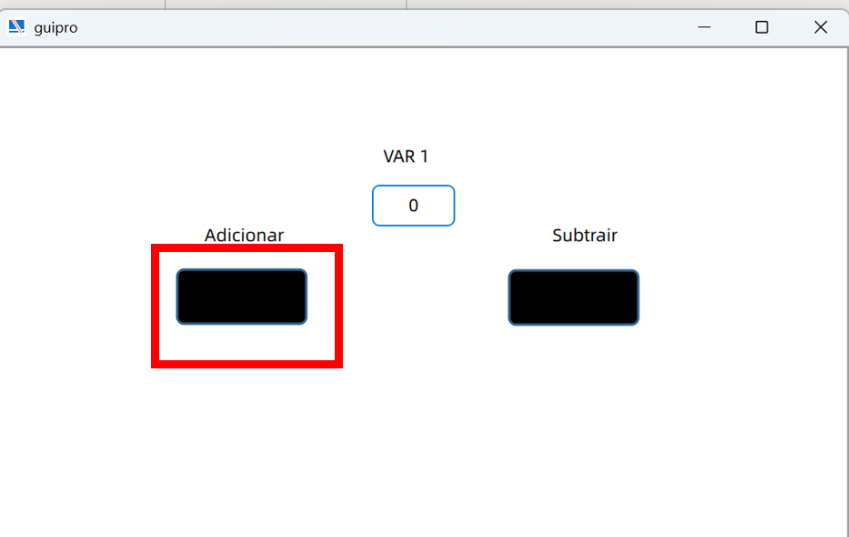

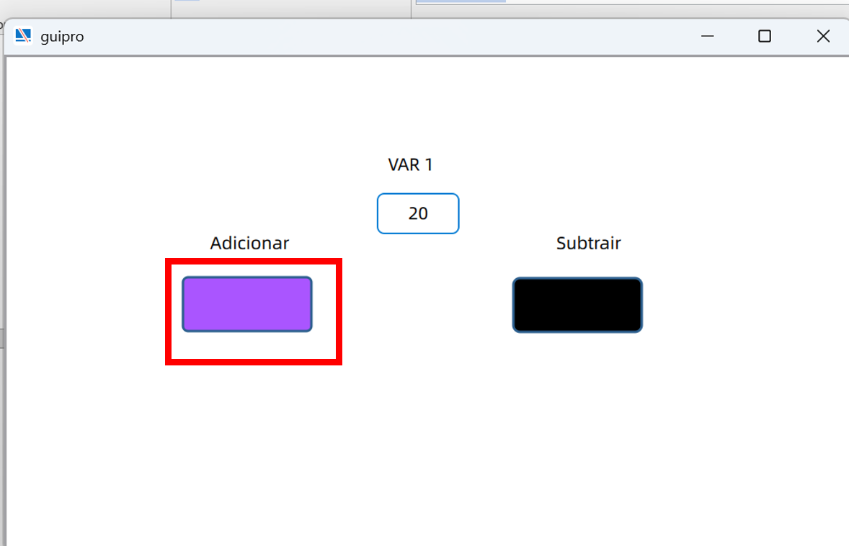

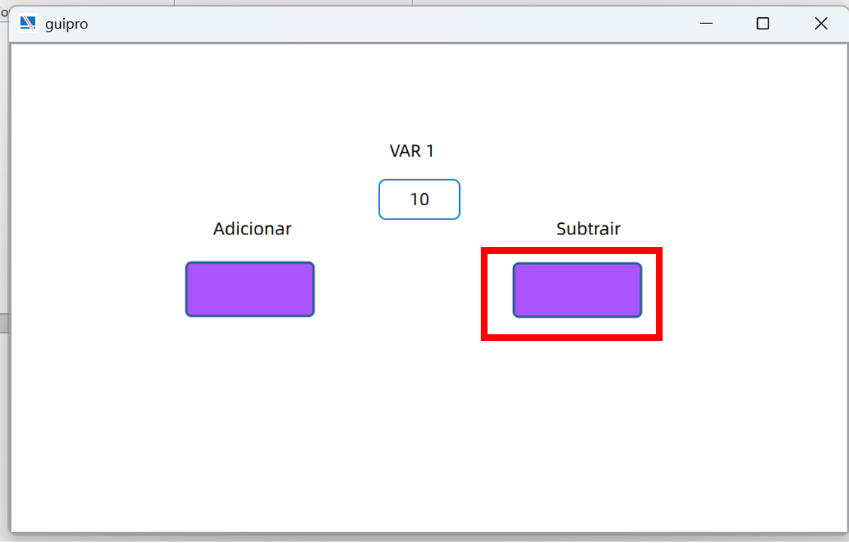

Vamos testar. Clicando no boão de adição, verificamos o valor de 20 na variável.


Clicando no botão de Subtração, percebemos que diminuiu 10 do valor, que estava 20.


Clicando novamente no botão de adicionar, ele volta para o estado 1, que tem o valor de 0.

2. CONCLUSÃO

Pronto. O usuário já está capacitado a utilizar o objeto Word Switch no Altus DTools.
