IHM Axon #18 - Como utilizar o Meter Chart

Neste tutorial estão descritos os procedimentos para capacitar o usuário a utilizar o Meter Chart no software Altus DTools.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

Software: Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

   1.1 Configurando o Meter Chart

2. CONCLUSÃO

1. DESENVOLVIMENTO

1.1 Configurando o Meter Chart

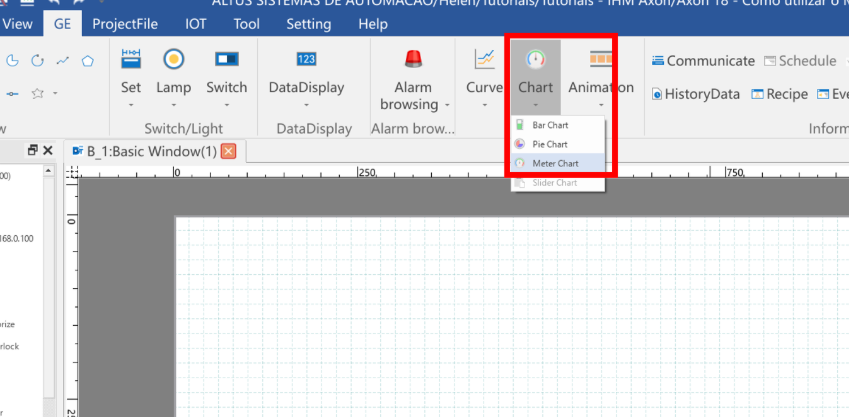

Com o projeto aberto, vá em Chart e selecione Meter Chart.

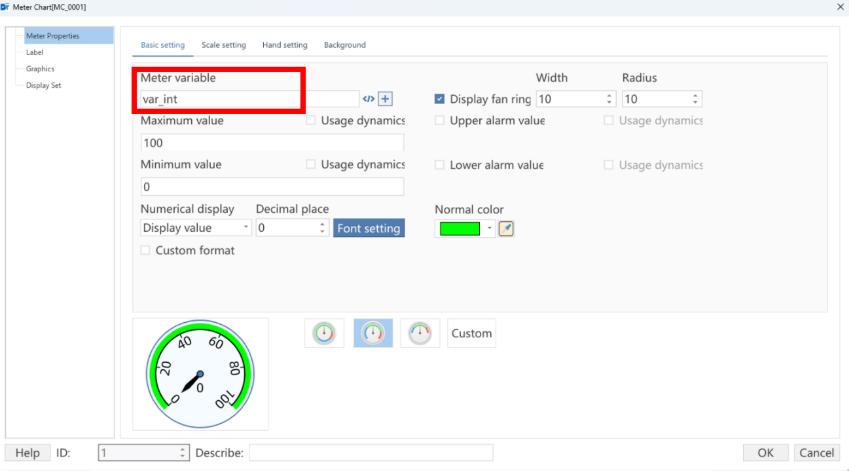

Configure uma variável clicando no campo. Neste exemplo utilizamos uma variável do tipo Inteiro.

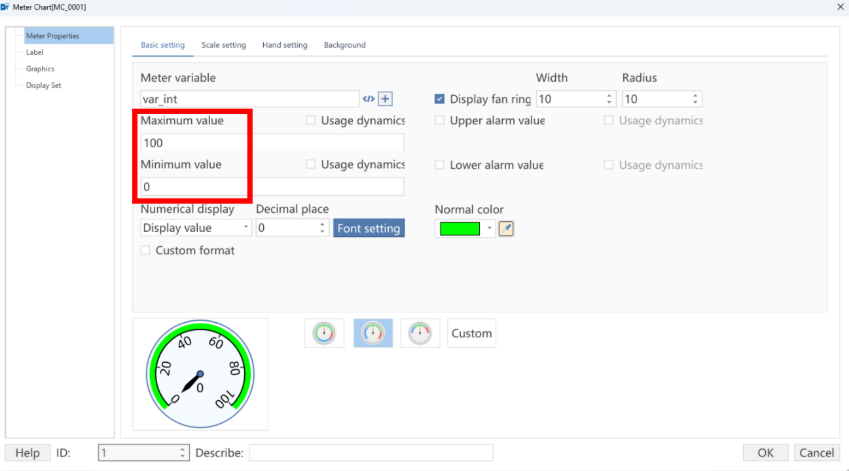

É possível configurar os valores Mínimo e Máximo.

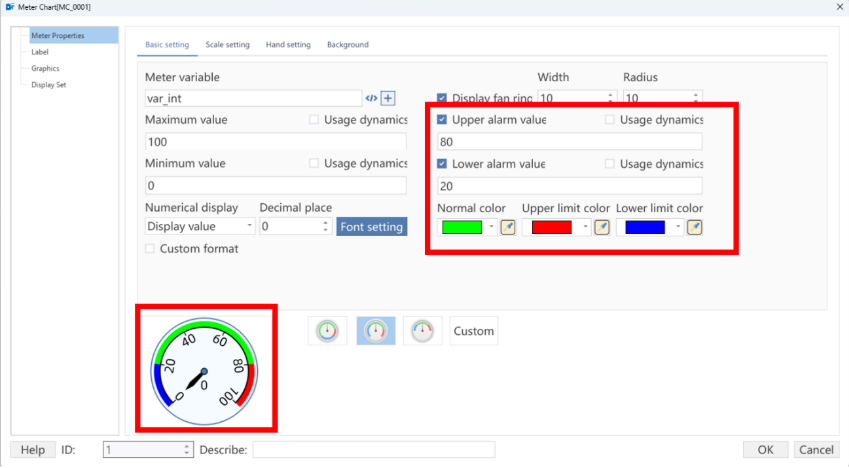

Também é possível configurar zonas alta, média e baixa por cores.

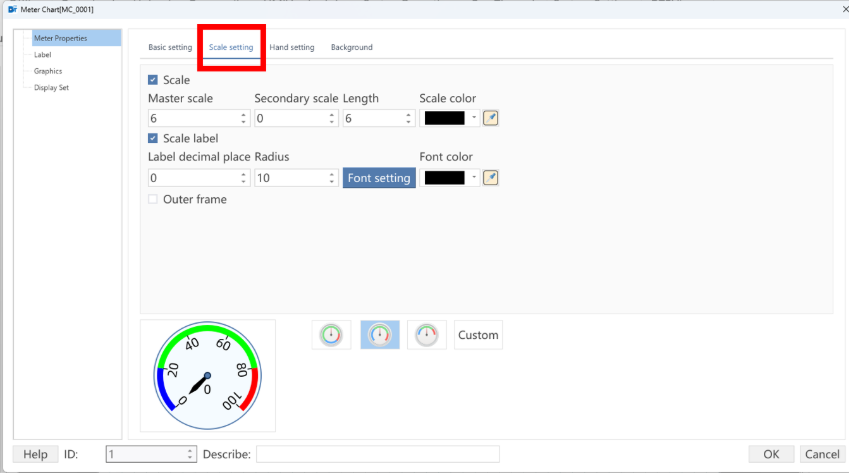

Configurações de escala podem ser feitas na aba Scale setting.

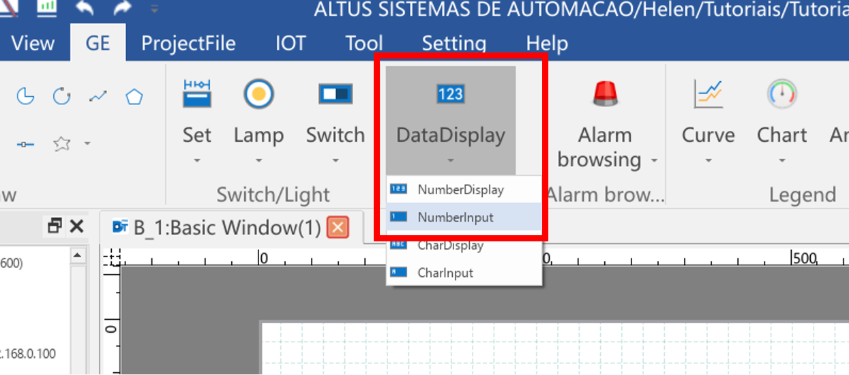

Adicionamos um Numeric Input para manipular a variável.

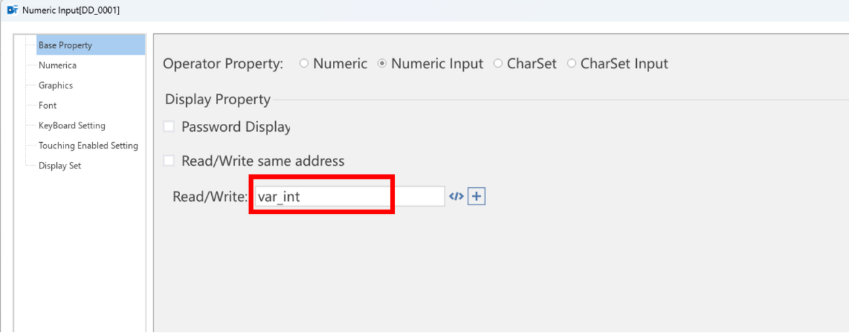

Configuramos a mesma variável.

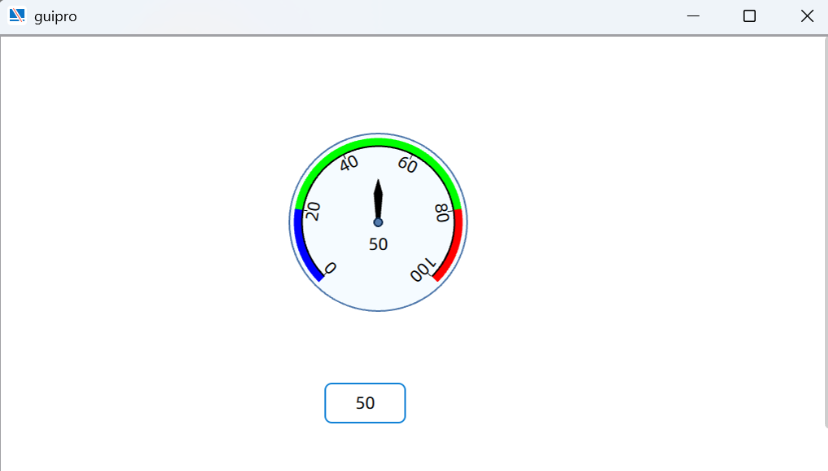

Por fim, nossa tela ficou desta forma:

2. CONCLUSÃO

Pronto. O usuário já está capacitado a utilizar o Meter Chart no Altus DTools.
