IHM Axon #26 - Como utilizar o gráfico Trend (parte 2)

Neste tutorial estão descritos os procedimentos para capacitar o usuário a utilizar o gráfico Trend no software Altus DTools.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

Software: Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

   1.1 Criando um Sample

   1.2 Configurando o Trend

2. CONCLUSÃO

1. DESENVOLVIMENTO

1.1 Configurando o Trend

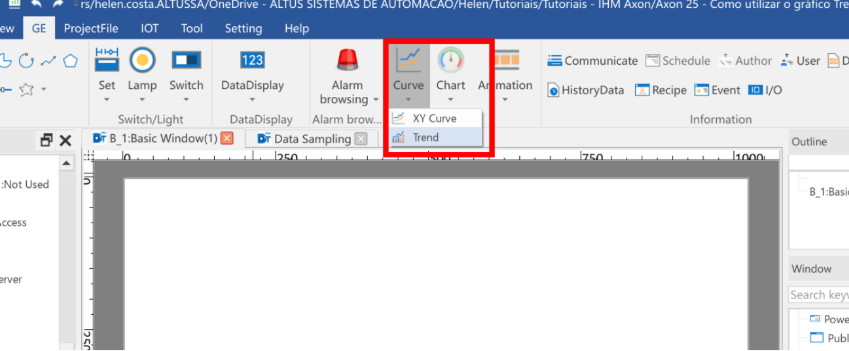

Agora vamos adicionar o Trend, abrindo o ícone Curve.

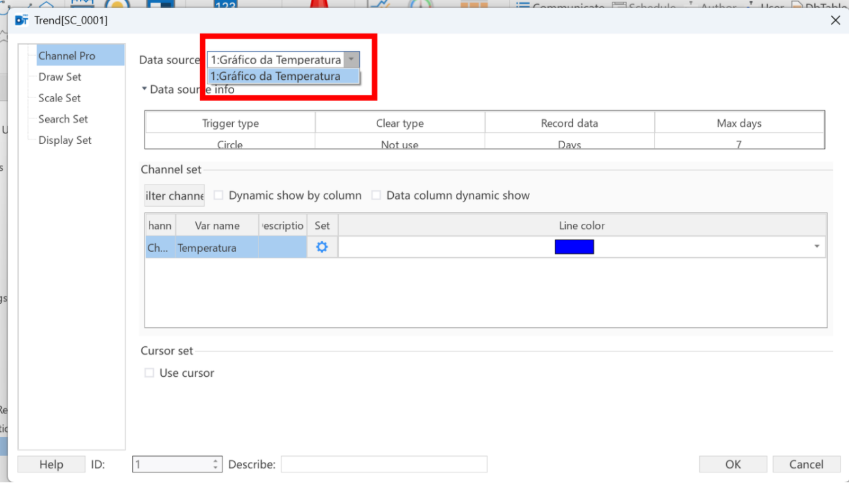

Selecione o Sample criado.

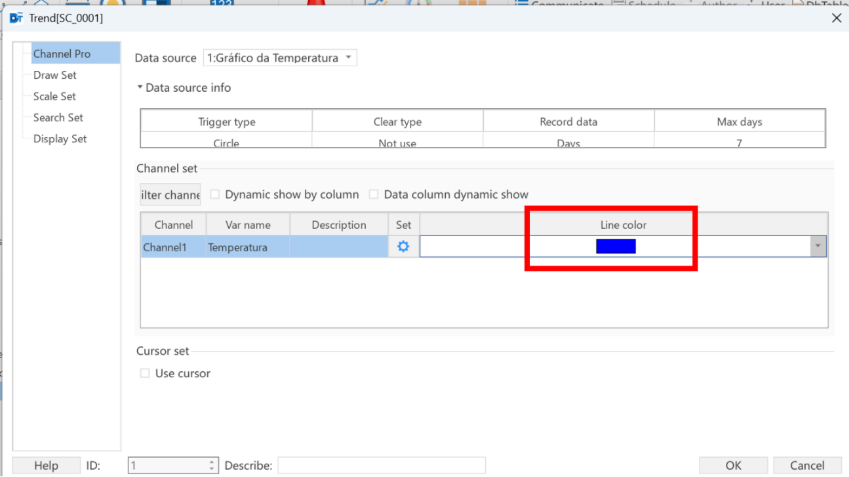

Configure a cor no canal.

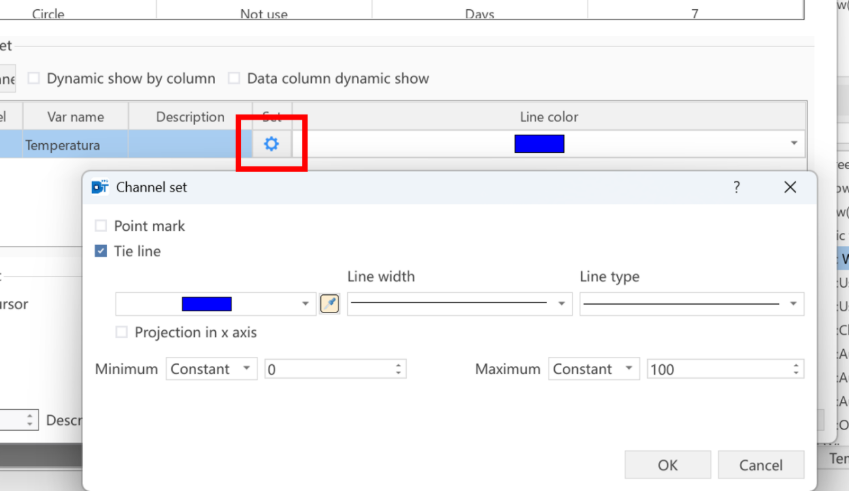

Clicando no ícone da engrenagem é possível fazer mais configurações relacionadas à aparência do canal.

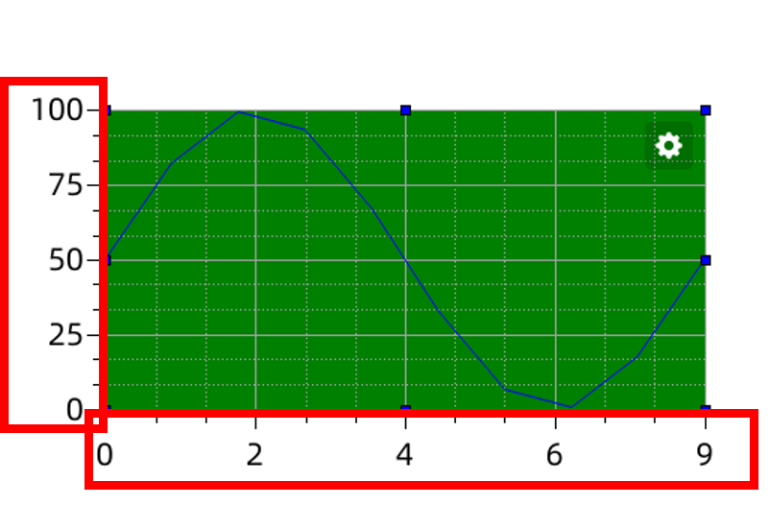

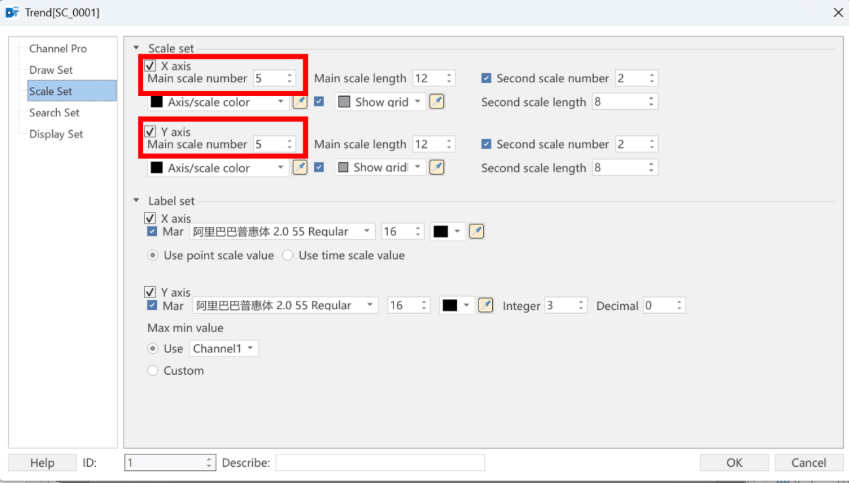

Na aba Scale Set, o usuário pode escolher se as escalas do Eixo X e Y vão aparecer, e quantas vão ser.

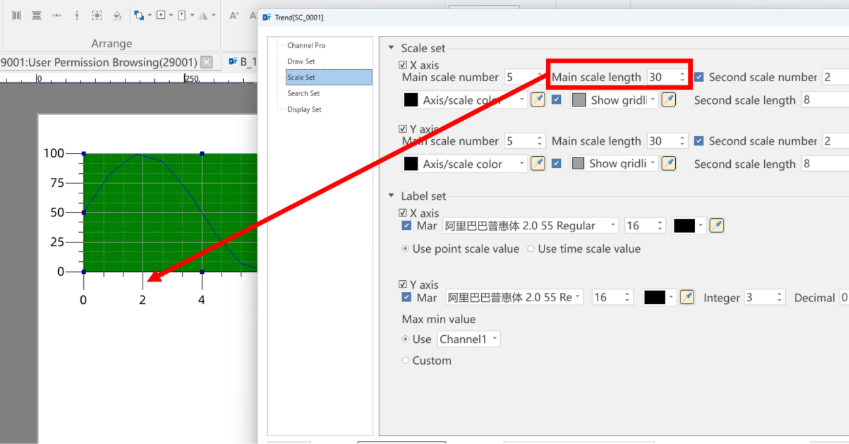

Também é possível configurar o tamanho da linha das escalas maiores.

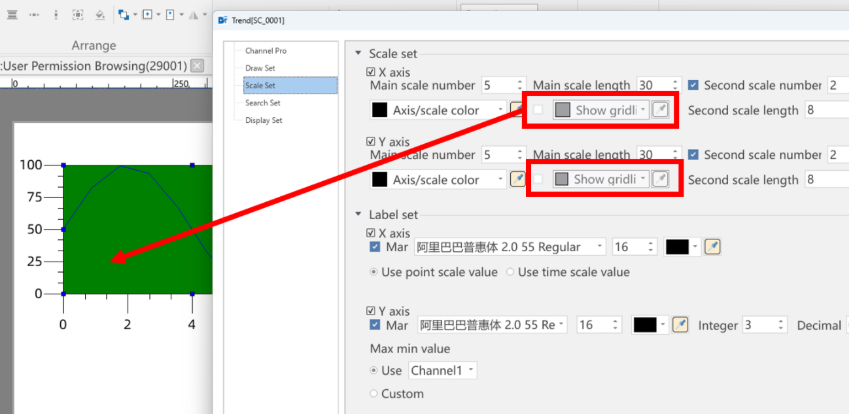

É possível tirar a grade do fundo.

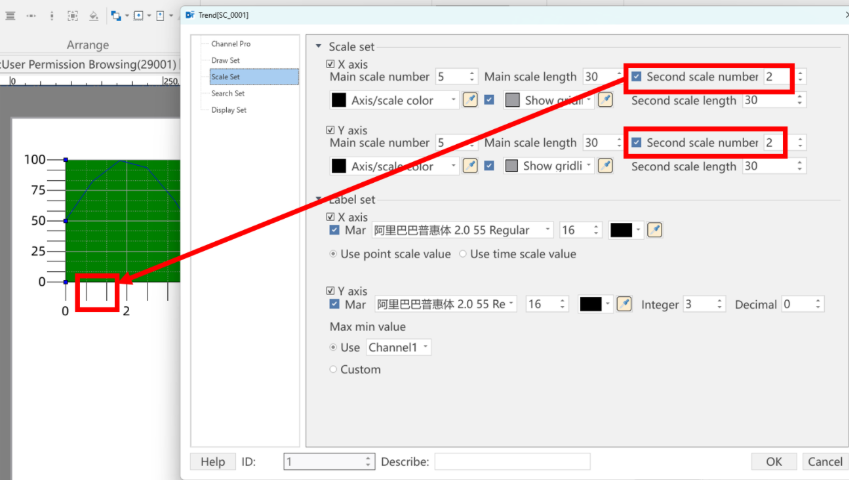

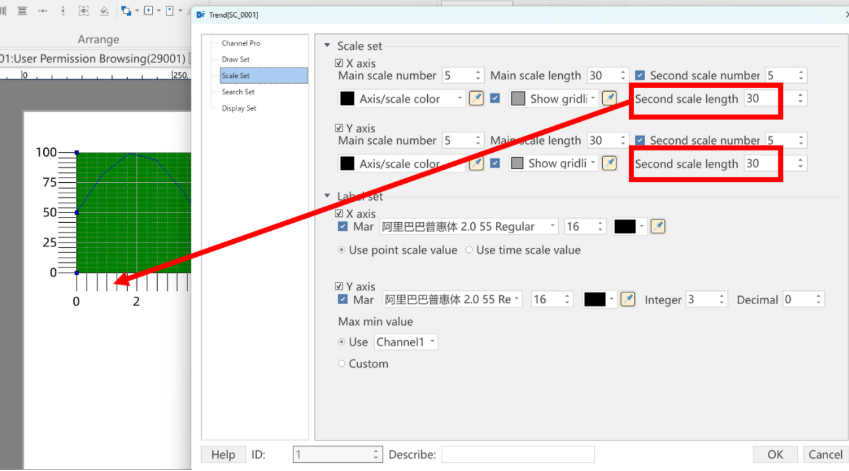

O tamanho das linhas das escalas menores é configurável.

E a quantidade também.

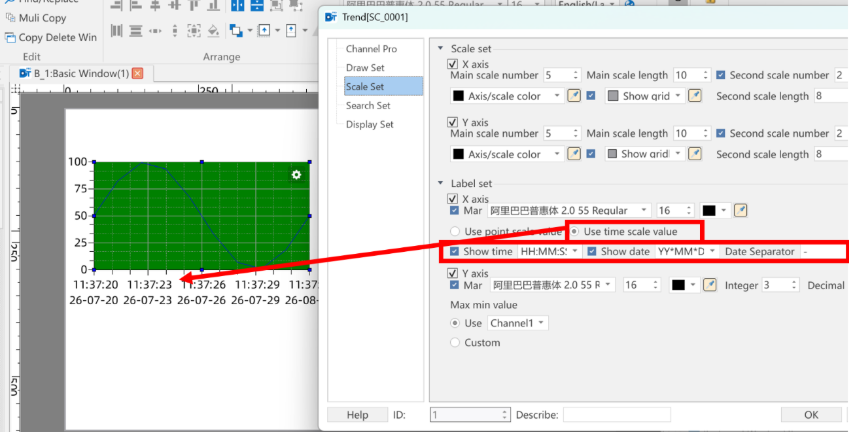

Em Label Set, é possível escolher se o Eixo X vai aparecer por pontos ou por tempo.

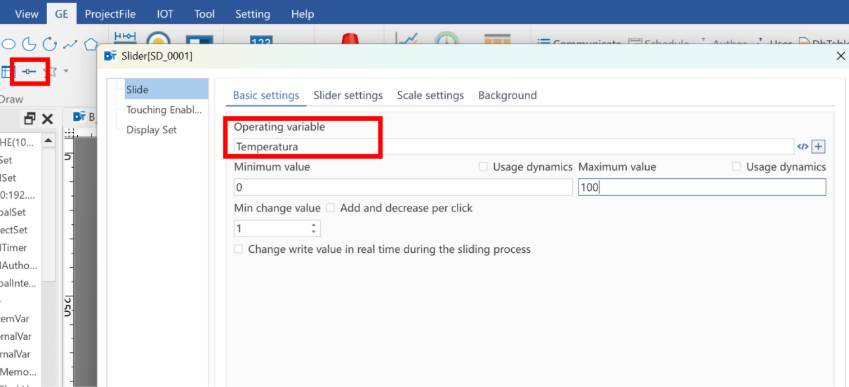

Adicionalmente colocamos um objeto Slide para manipular a variável Temperatura, usada no gráfico. Ajustamos o limite máximo para 100, neste exemplo.

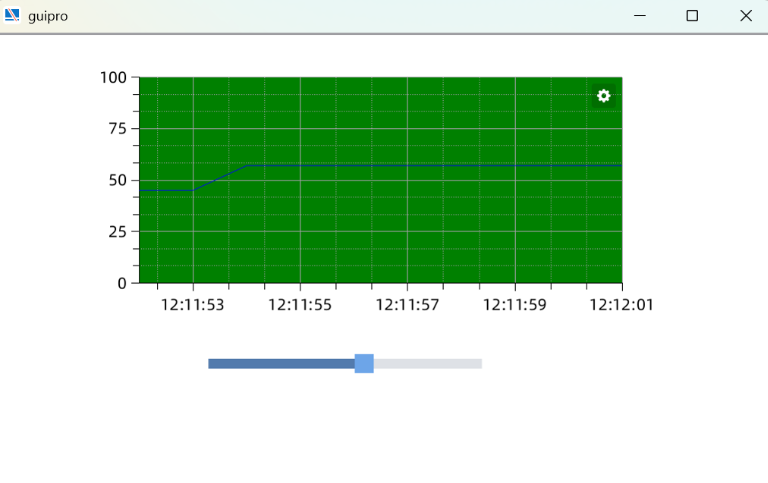

Por fim, nossa tela ficou assim:

2. CONCLUSÃO

Pronto. O usuário já está capacitado a utilizar o gráfico Trend no Altus DTools.
