IHM Axon #27 - Como utilizar o Sample Data logger

Neste tutorial estão descritos os procedimentos para capacitar o usuário a utilizar o Sample Data Logger no software Altus DTools.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

Software: Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

   1.1 Criando um Sample

2. CONCLUSÃO

1. DESENVOLVIMENTO

1.1 Criando um Sample

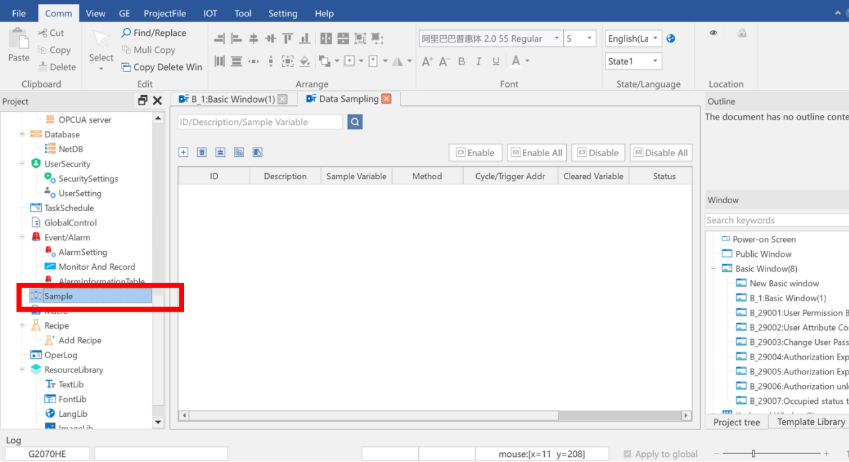

Com o projeto aberto, vá em Sample.

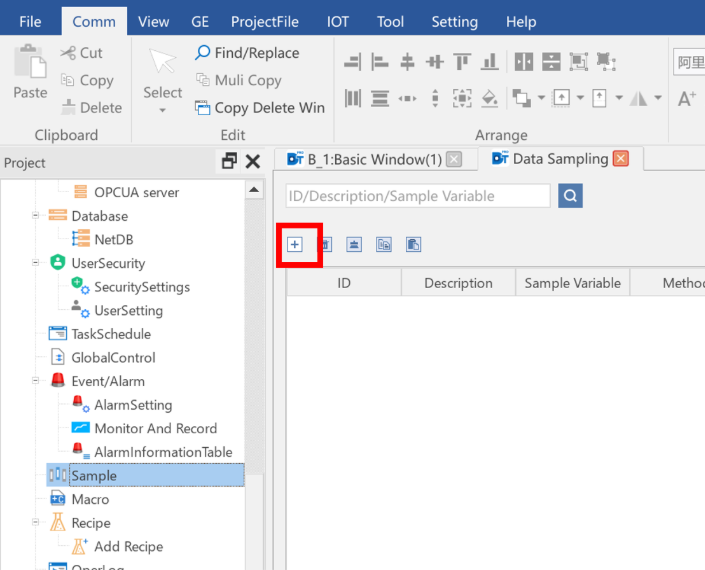

Clique no ícone para adicionar.

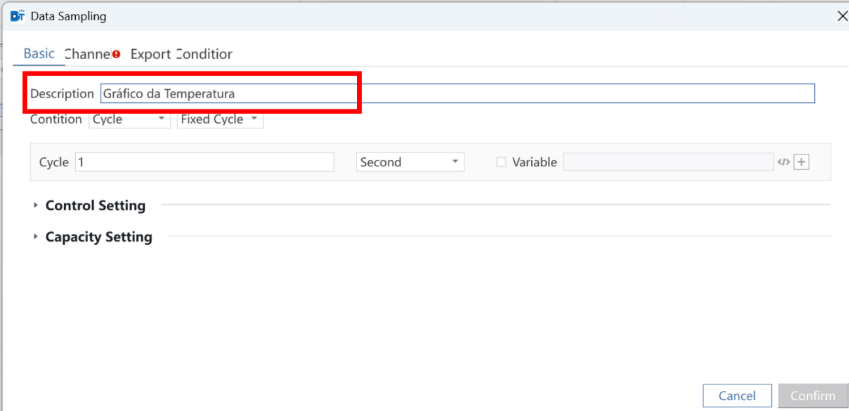

Coloque a descrição de sua preferência.

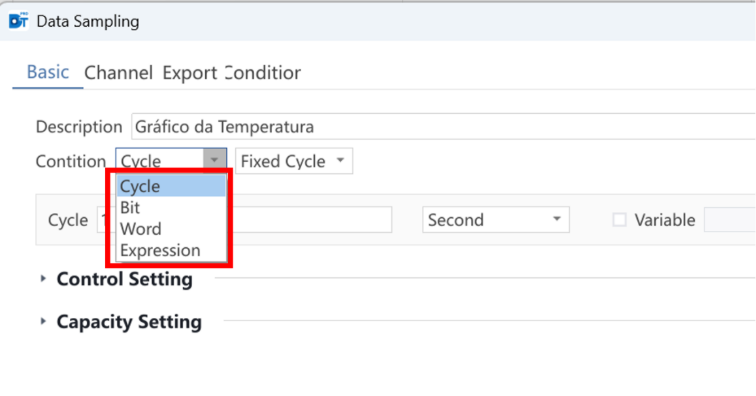

Configure o trigger do gráfico, se vai ser cíclio, através de uma variável, ou alguma das outras opções. Neste exemplo, vamos colocar Cíclico, que é a opção Cycle.

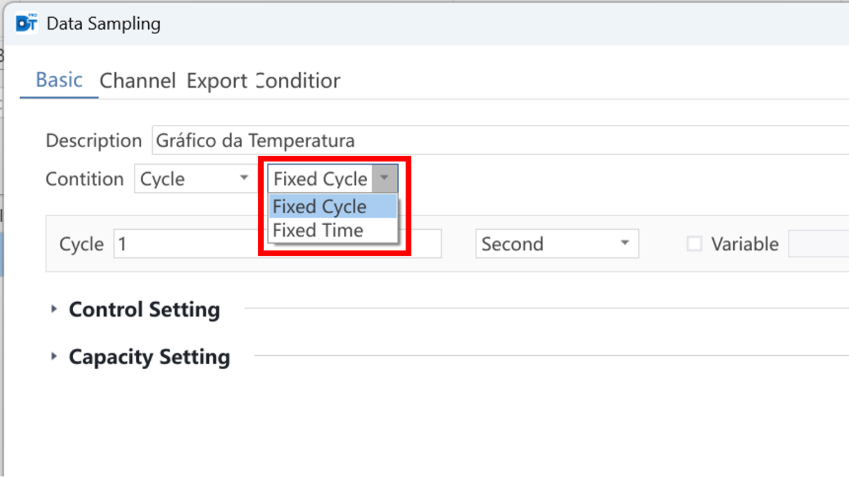

Pode ser por ciclo fixo ou tempo fixo. Neste exemplo vamos deixar cíclico, que é a opção Cycle.

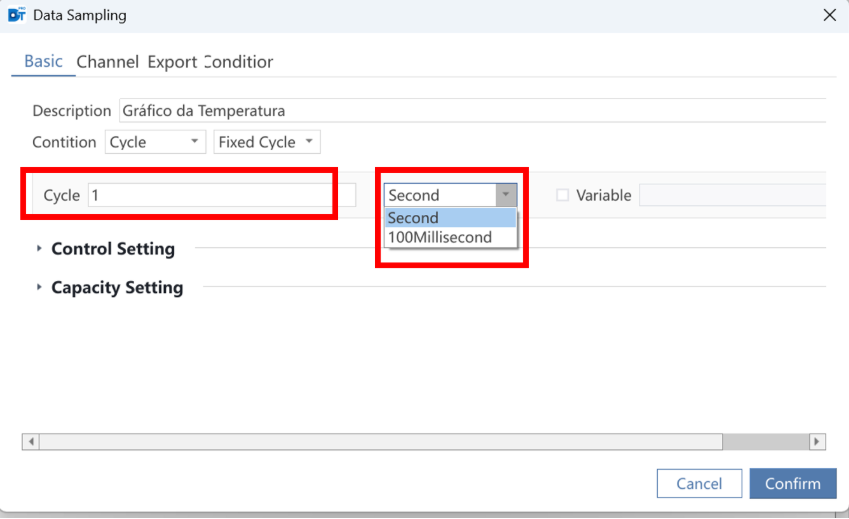

O tempo do ciclo também pode ser configurado.

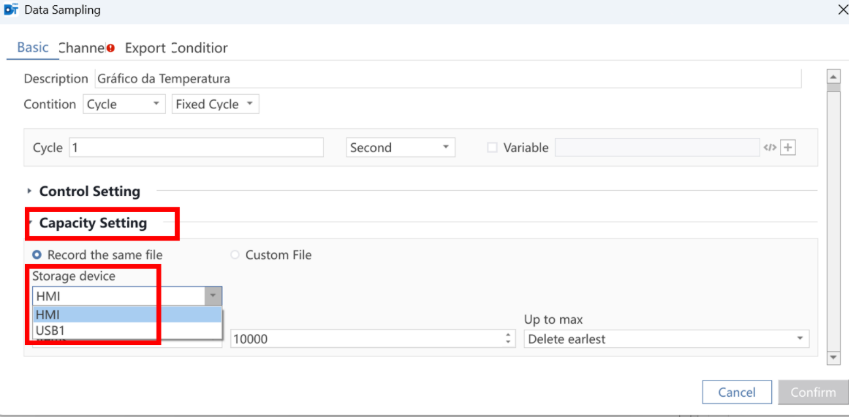

Em Capacity Seetting é possível configurar se essa amostragem vai ser armazenada na memória da IHM ou em algum Pendrive.

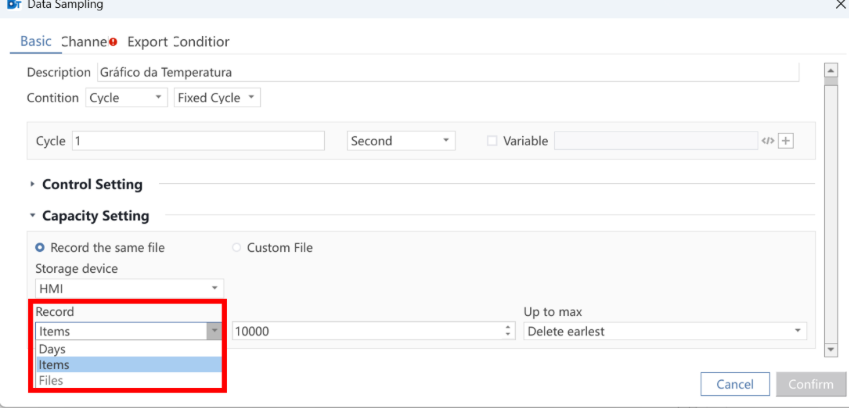

Configure se vai ser salvo por itens, dias ou arquivos.

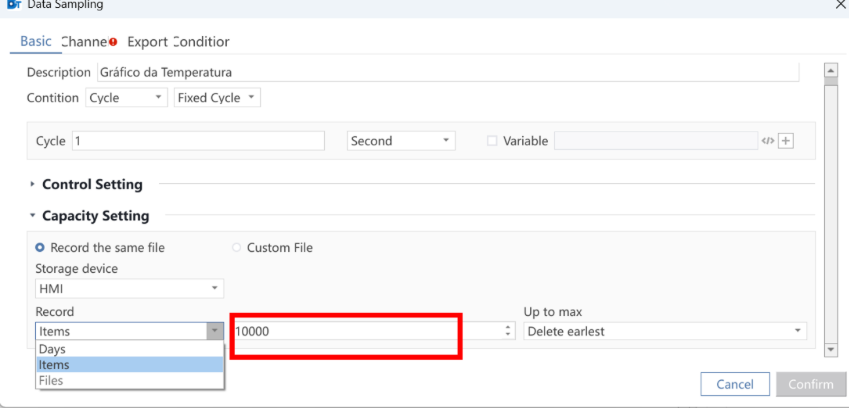

O valor de máximo de itens, dias ou arquivos, pode ser configurado.

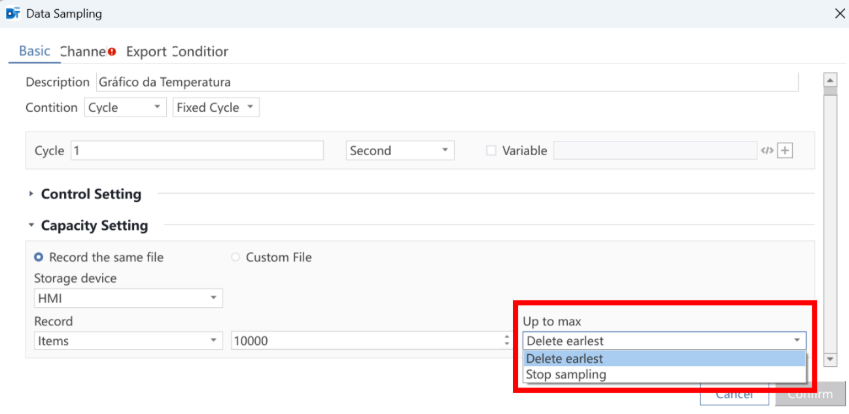

Escolhe oq eu vai acontecer ao chegar no limite máximo: deletar o itens mais atual ou parar de gravar os dados.

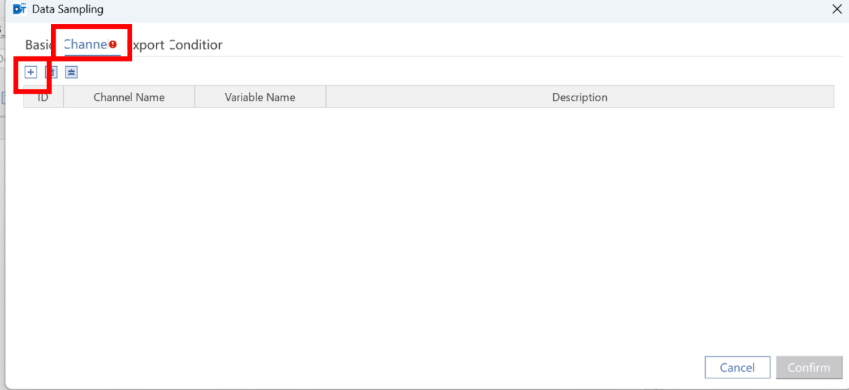

Agora vamos na aba Channel e clicamos no ícone para adicionar.

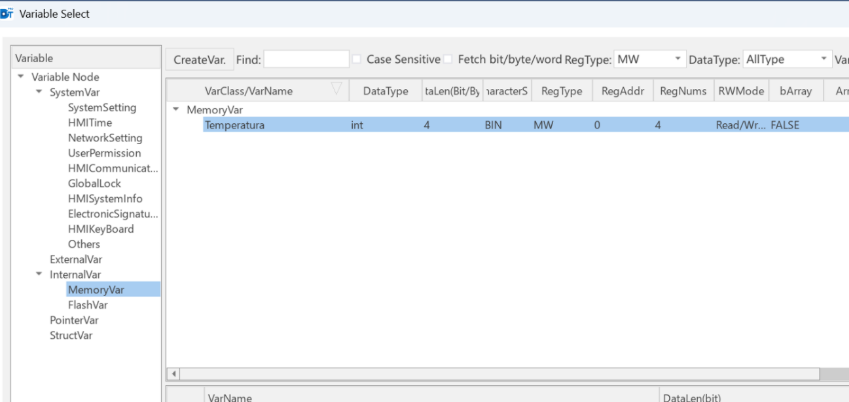

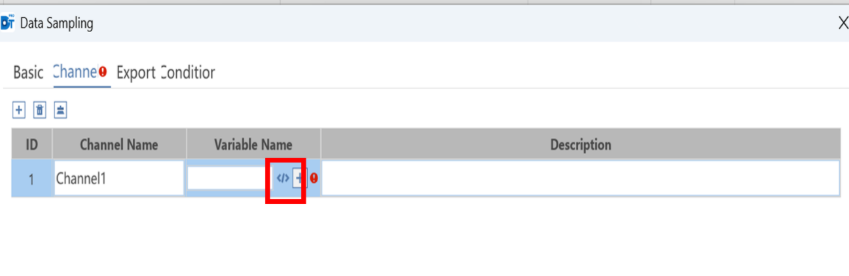

Clique no ícone para selecionar a variável.

Para este exemplo, vamos utilizar uma variável do tipo Inteiro.

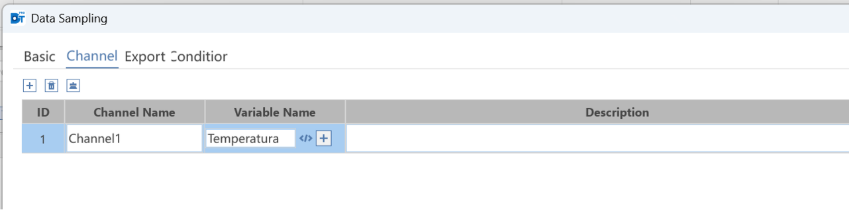

Ficou assim:

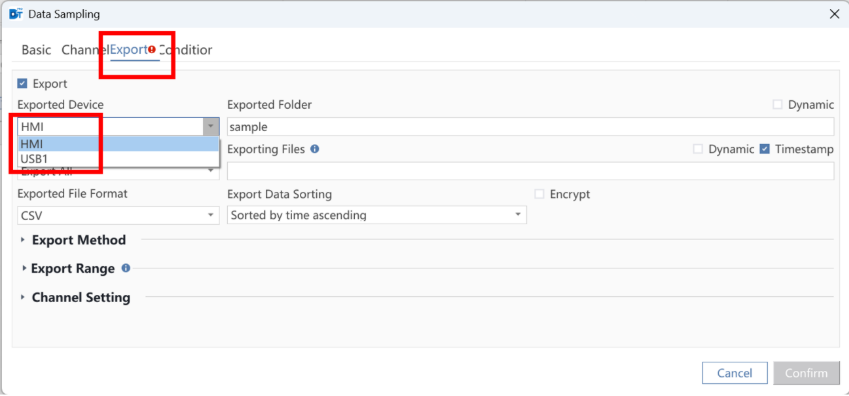

Na aba Export o usuário pode configurar a exportação desses dados.

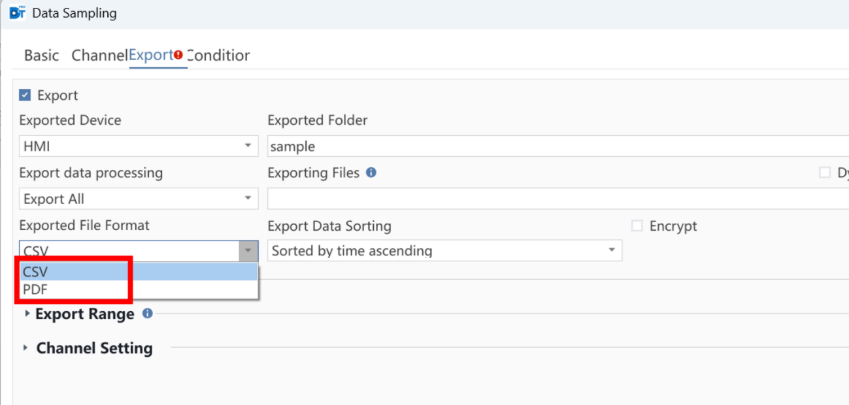

Conta com a opção de gerar em PDF ou CSV.

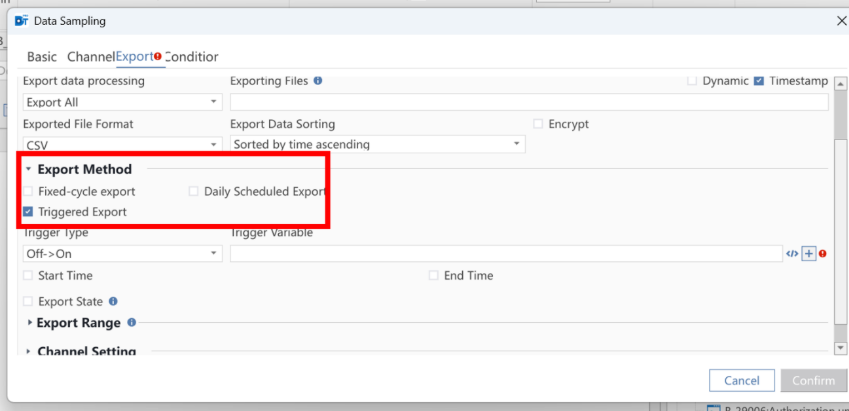

No item Export Method, é possível configurar o trigger da geração do relatório, se vai ser de forma cíclica, agendada, ou através de alguma variável.

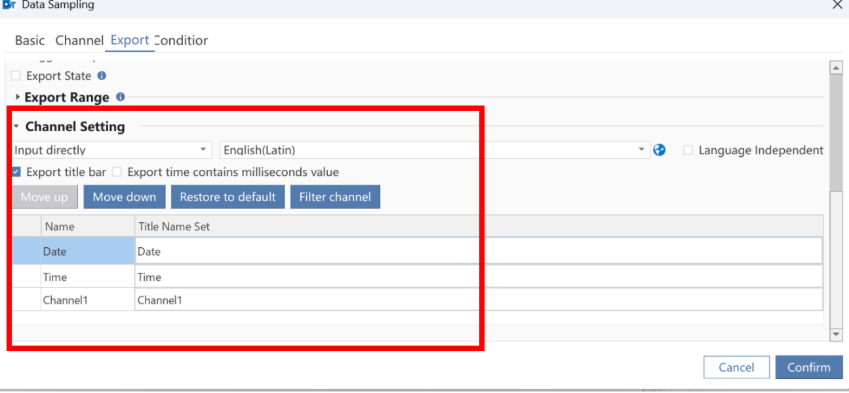

Em Channel Setting é possível configurar itens relacionados à estética do relatório.

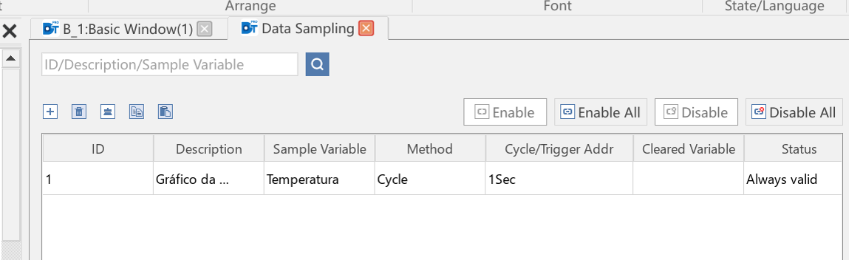

Por fim, nossa amostragem (Sample) ficou assim:

2. CONCLUSÃO

Pronto. O usuário já está capacitado a utilizar o Sample Data Logger no Altus DTools.
