IHM Axon #31 - Como utilizar o Alarm Bar

Neste tutorial estão descritos os procedimentos para capacitar o usuário a utilizar o Alarm Bar no software Altus DTools.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

Software: Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

   1.1 Utilizando o Alarm Bar

2. CONCLUSÃO

1. DESENVOLVIMENTO

1.1 Utilizando o Alarm Bar

Importante já ter seguido os passos descritos no tutorial sobre Como criar alarmes.

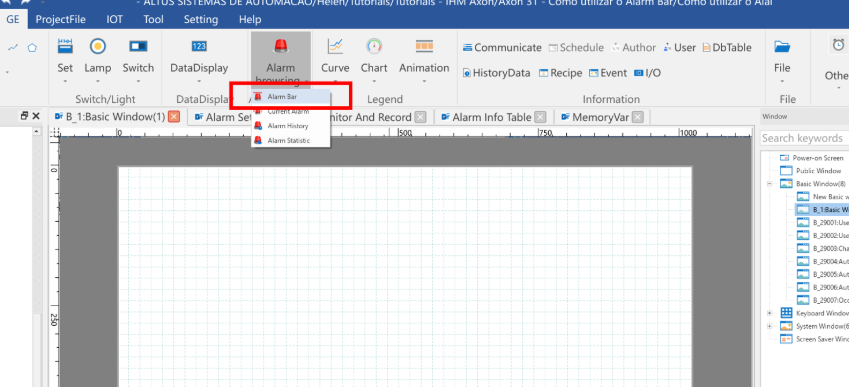

Selecione o Alarm Bar.

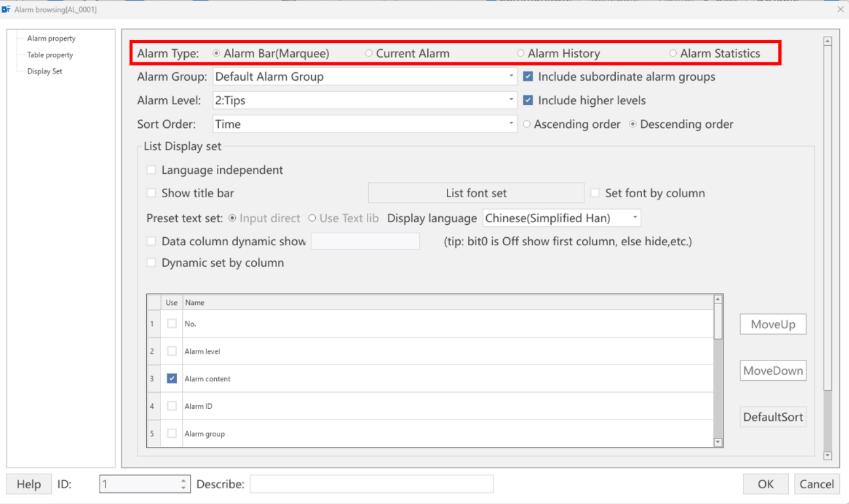

Selecione o tipo de visualização. Nesse caso vamos escolher o Current Alarm, que mostra os alarmes atuais.

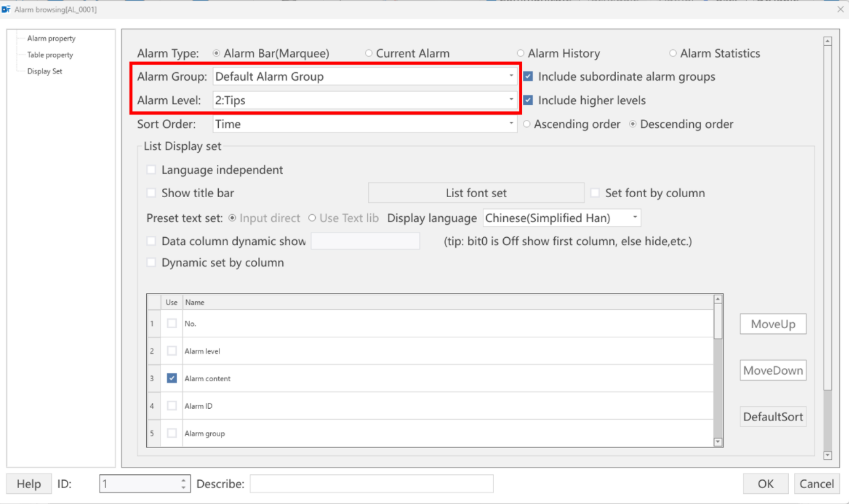

Escolha o Grupo e o Nível dos alarmes que serão mostrados.

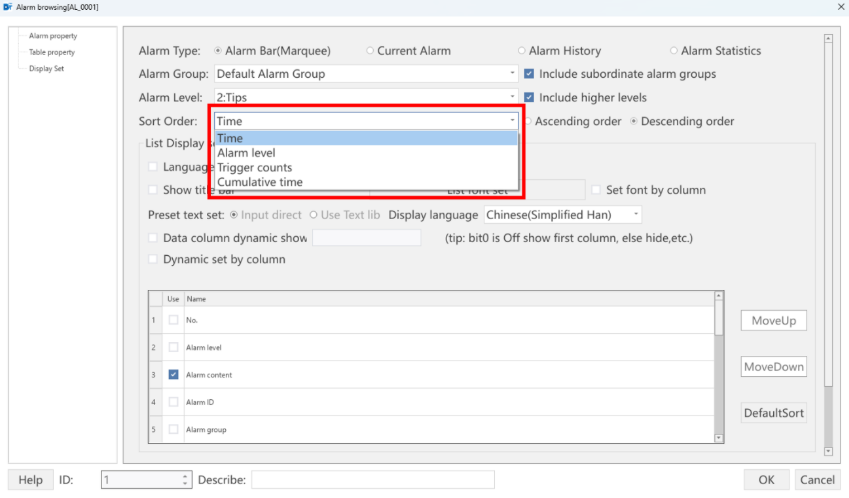

Escolha a ordem que irá aparecer os alarmes.

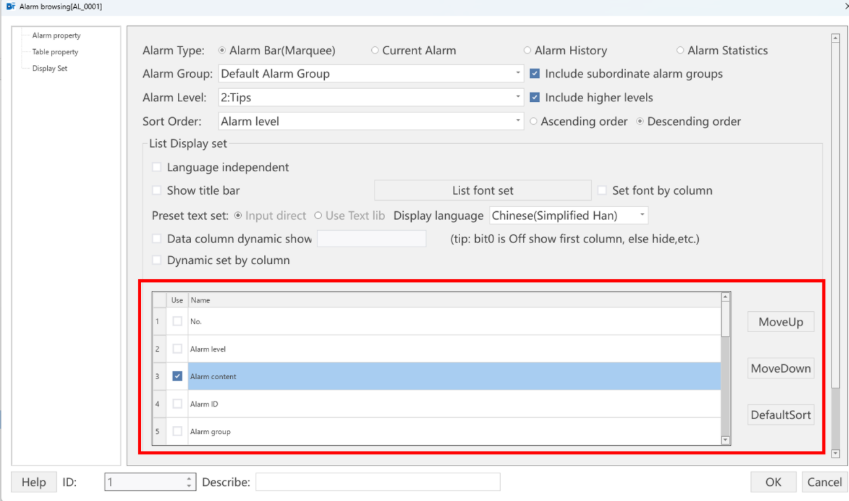

Na parte inferior é possível organizar as colunas.

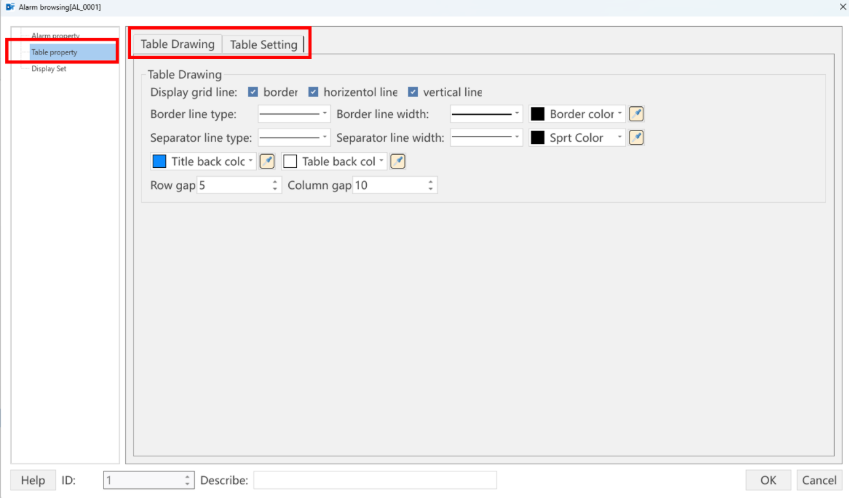

Na aba Table Property permite fazer outros ajustes relacionados à aparência da tabela.

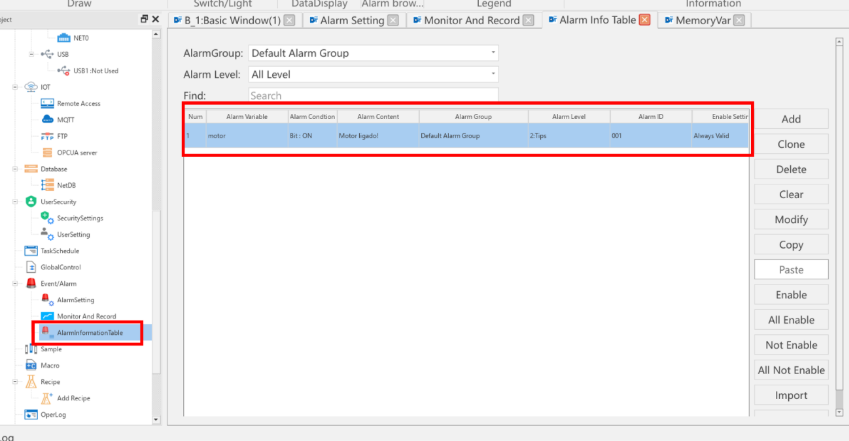

Importante ressaltar que já havíamos criado um alarme, no ambiente específico de criação de alarmes, relatado no tutorial sobre Como criar alarmes.

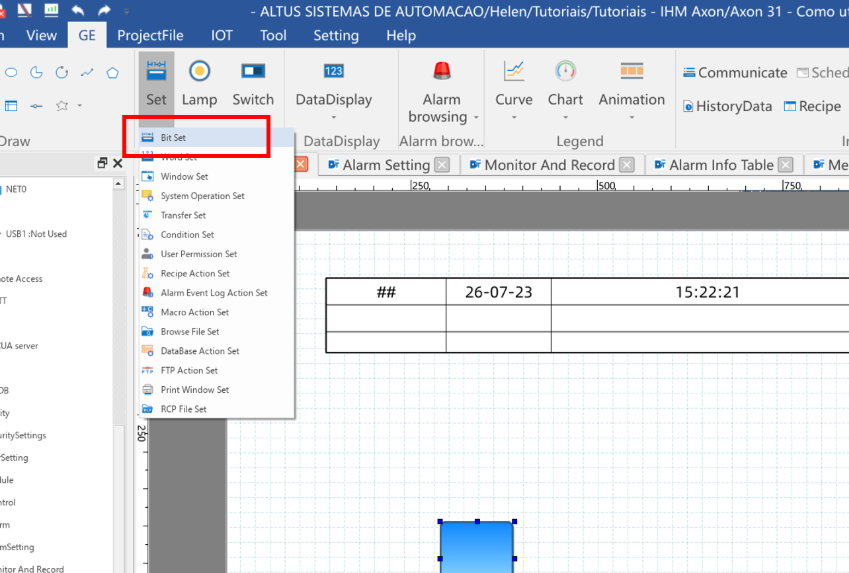

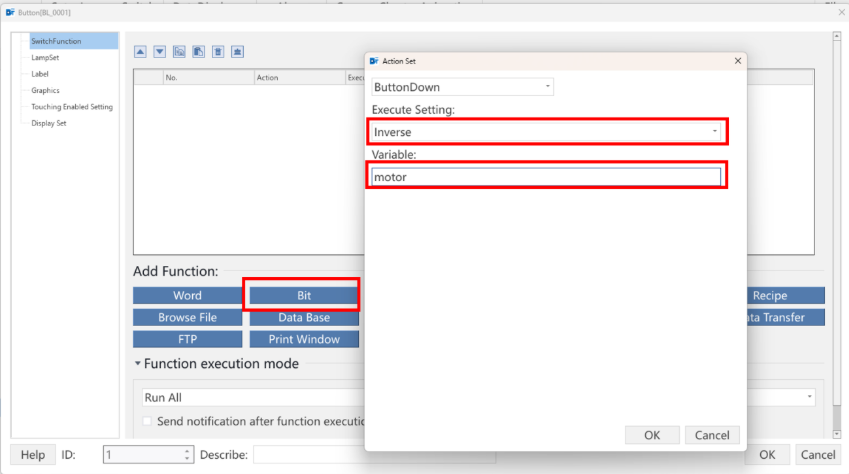

Adicionamos um botão para manipular a variável.

E vamos adicionar outro também, para reconhecer os alarmes.

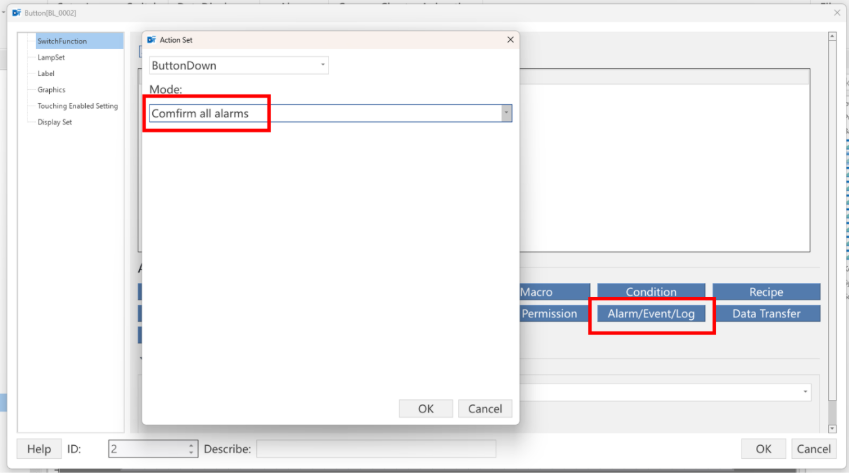

Selecione a opção Alarm/Event/Log e depois Confirm all alarms.

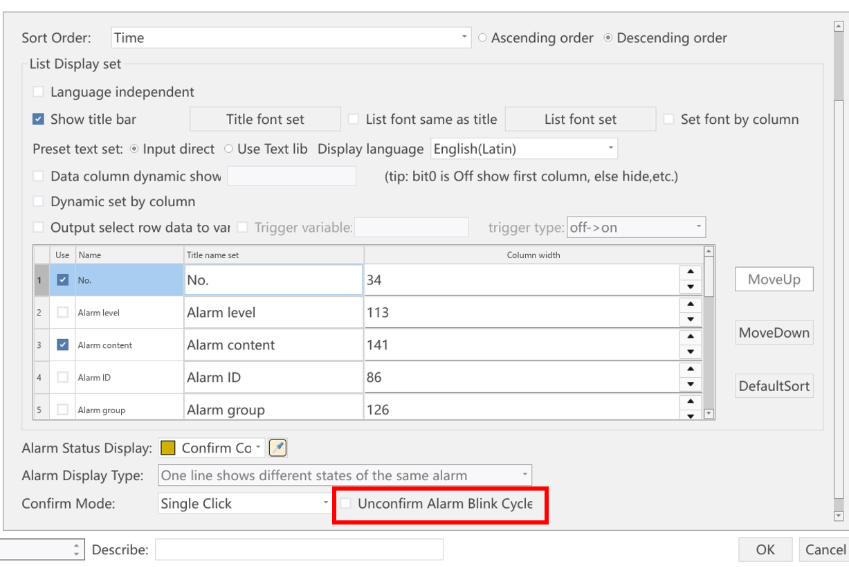

Neste exemplo, desmarcamos a opção Unconfirm Alarm Blink Cycle, para que o alarme não fique piscando (opção que aparecer quando selecionar o tipo Current Alarm, na parte superior).

Vamos testar.

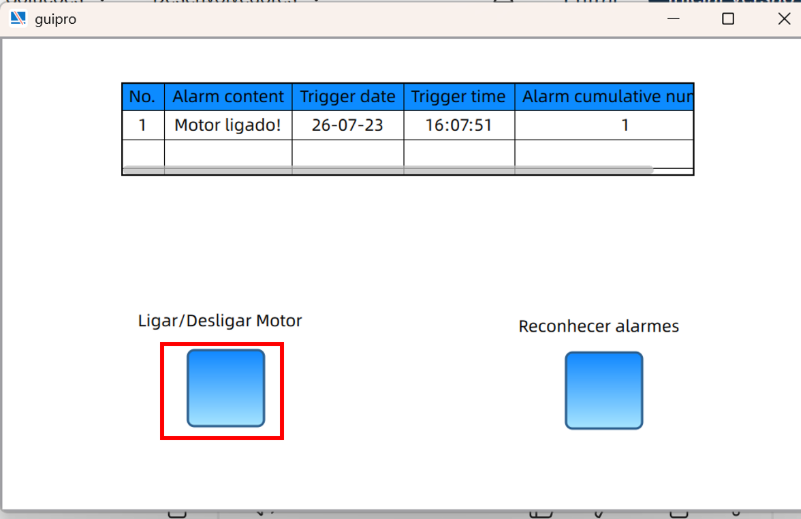

Clicamos no botão e ligamos o motor.

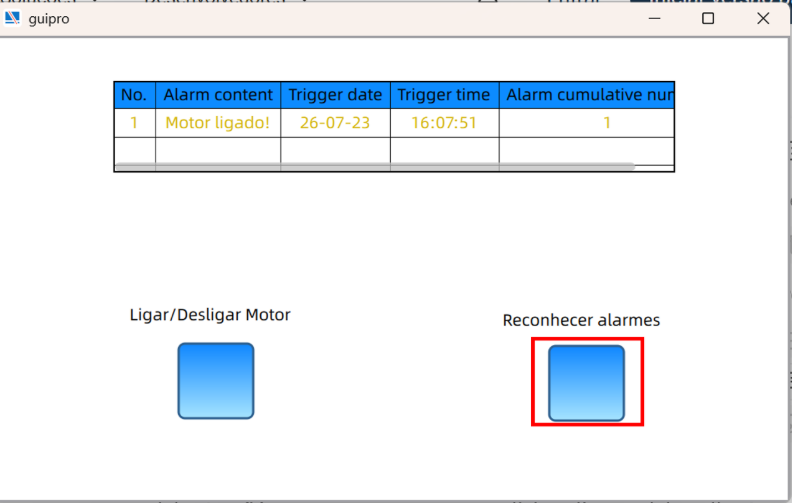

Ao apertar em reconhecer alarmes, podemos notar que a cor do alarme mudou na tabela

Quando o alarme é Resolvido, ele some da tabela.

2. CONCLUSÃO

Pronto. O usuário já está capacitado a utilizar o Alarm Bar no Altus DTools.
