IHM Axon #44 - Como Exportar um Data Logger para um Pendrive

Neste tutorial estão descritos os procedimentos para capacitar o usuário exportar um Data Logger para um Pendrive.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

IHM Axon

Pendrive USB

Software Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

   1.1 Criando um Sample

   1.2 Organizando a Tela

  1.3 Exportando o Data Logger

2. CONCLUSÃO


1. DESENVOLVIMENTO


1.1 Criando um Sample

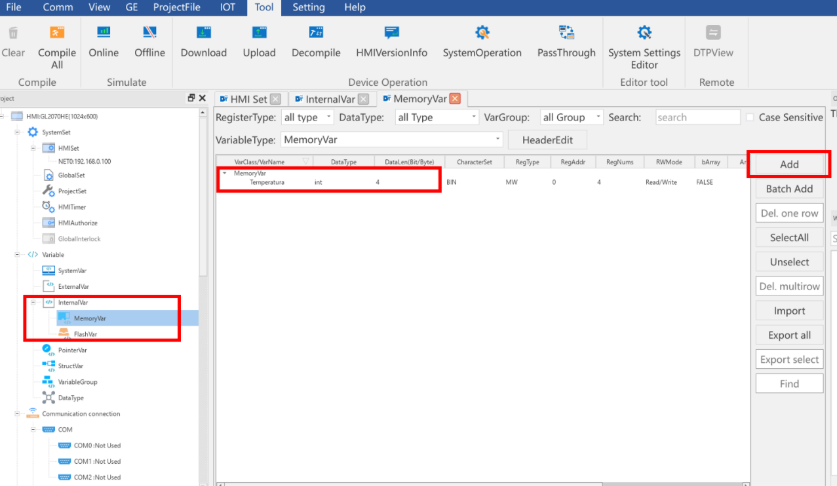

Para criar um Sample (Data Logger) vamos começar criando as variáveis que iremos utilizar.

Para este exemplo, criamos um do tipo Inteiro.

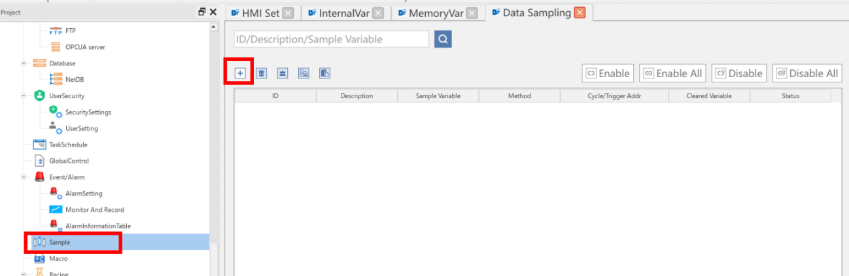

Agora vamos no item Sample. Clique no ícone.

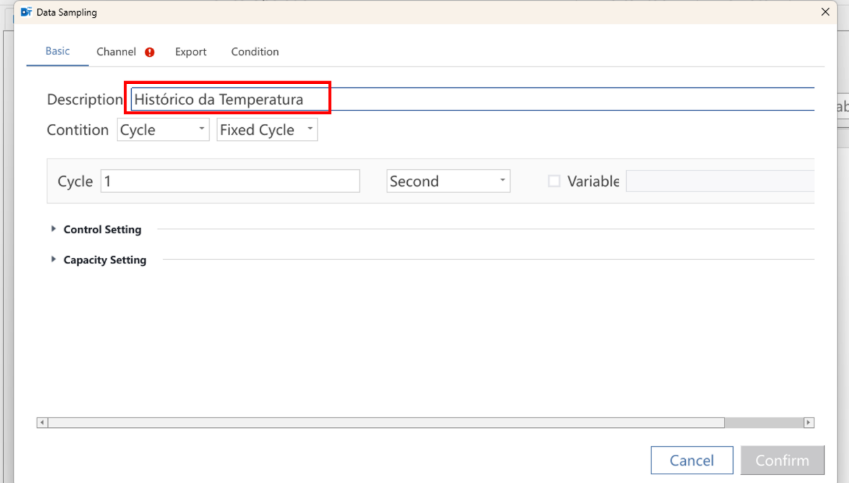

Coloque a descrição de sua preferência.

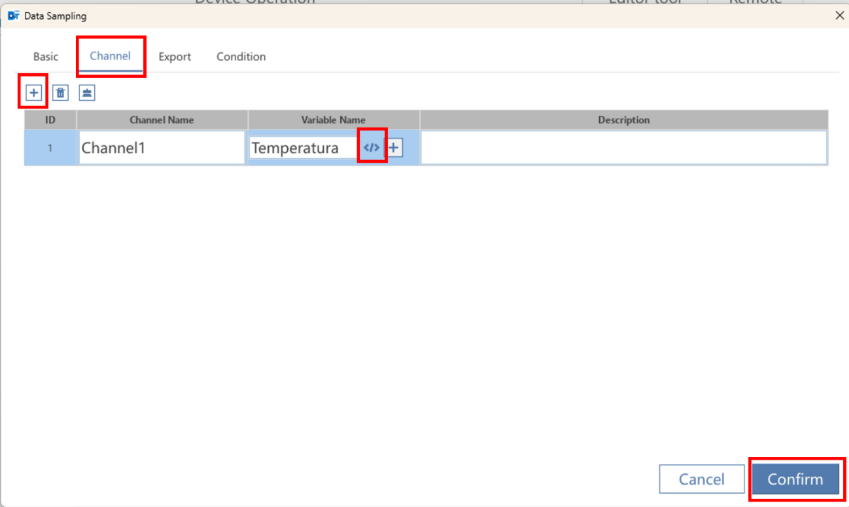

Na aba Channel adicione as variáveis que deseja registrar.

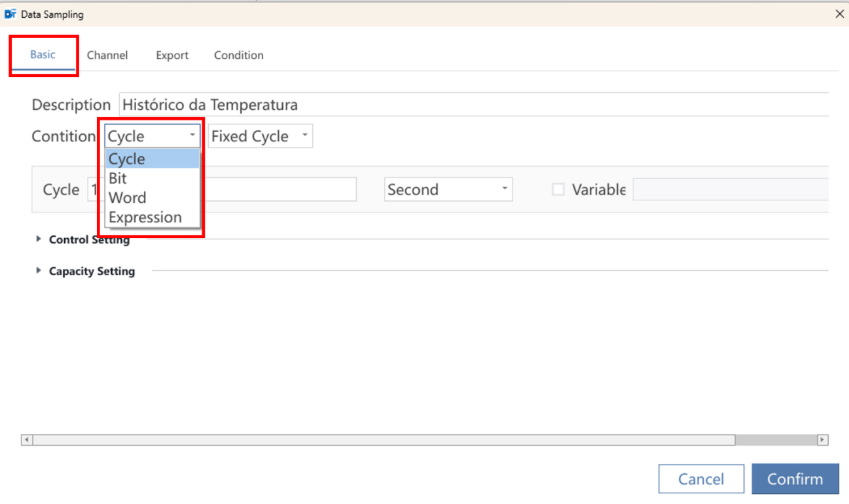

Escolha a condição de registro: se vai ser por ciclo, variável ou expressão.

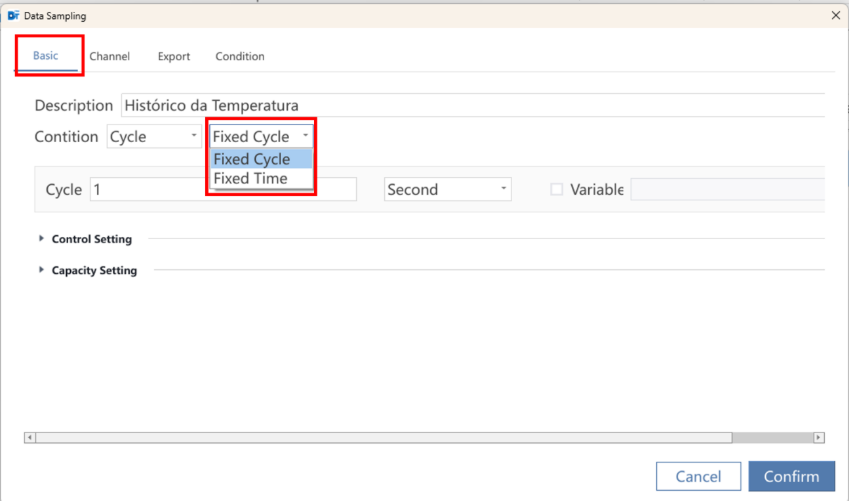

Neste exemplo escolhemos o ciclo, que pode ser de tempo ou entre um intervalo de horas específico. Escolhemos o Fixed Cycle.

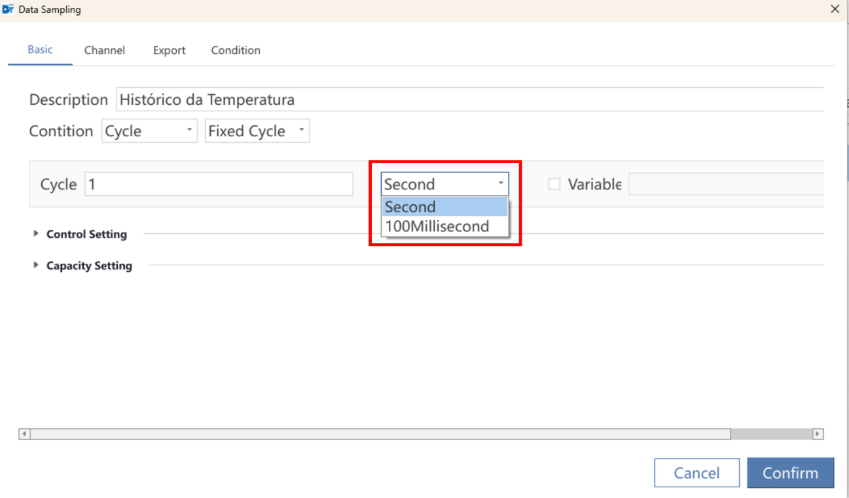

No Fixed Cycle, o ciclo pode ser por segundo ou Milisegundo. E o valor 1 pode ser alterado também.

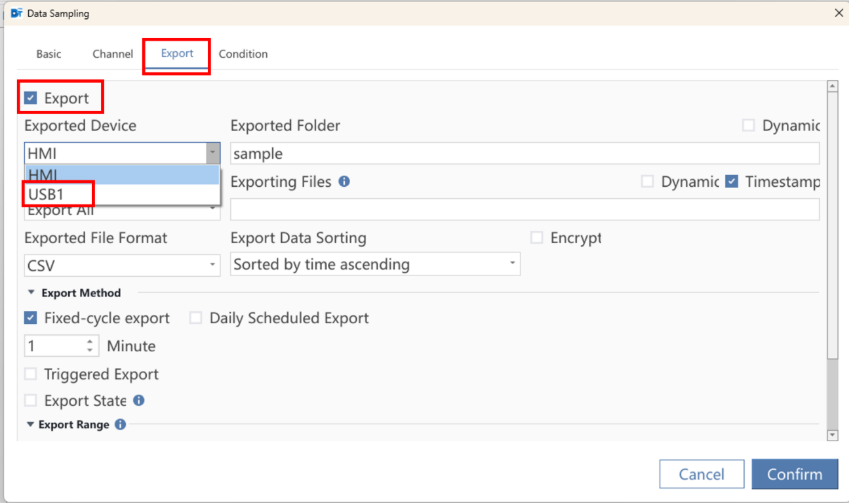

Vamos na aba Export habilitar a função e escolher a opção USB1.

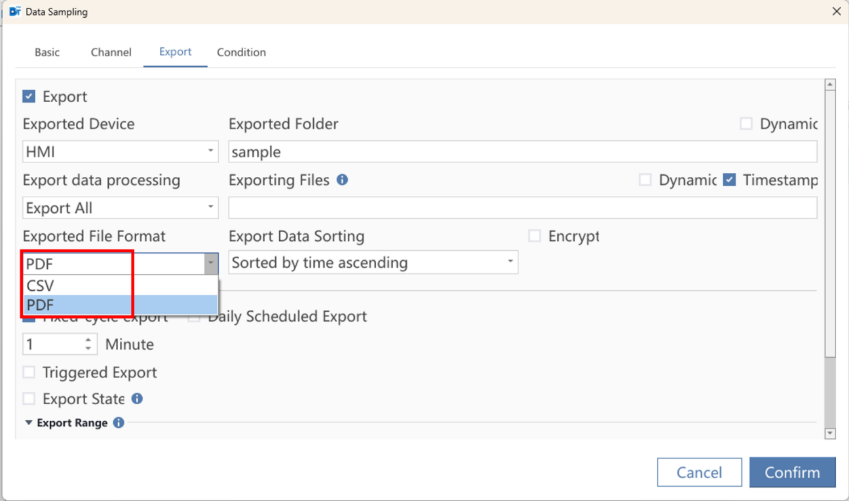

Escolha o tipo de arquivo, que pode ser PDF ou CSV.

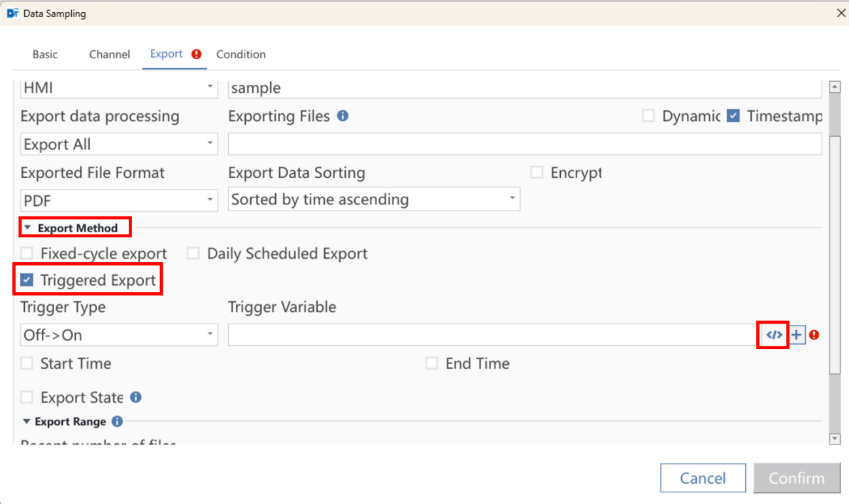

Agora defina o método de exportação. Existem algumas opções, e neste exemplo iremos escolher o método Trigger, que vai gerar o arquivo através do acionamento de uma variável.

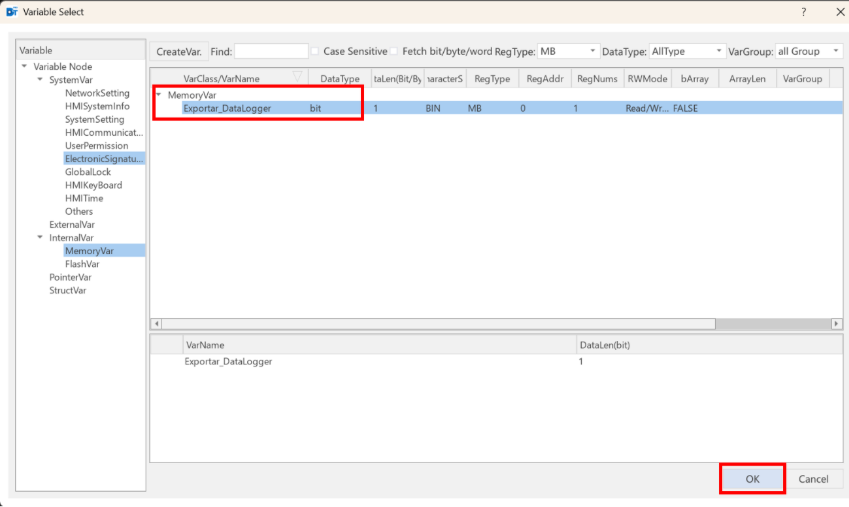

Criamos uma variável do tipo BIT para usar como Trigger para gerar o Data Logger.

1.2 Organizando a Tela

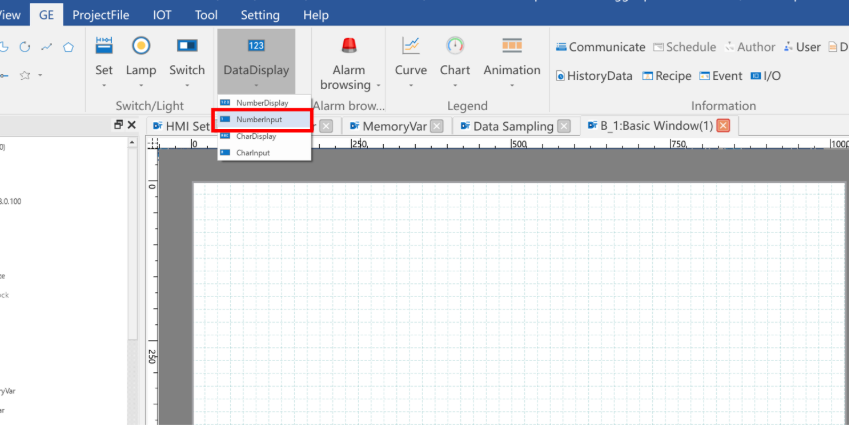

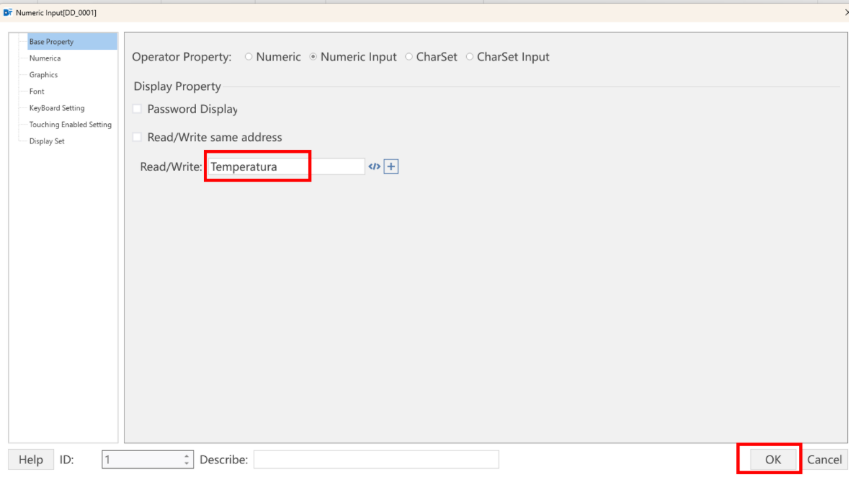

Na tela, vamos adicionar um Number Input, que utilizaremos para escrever valores na variável Temperatura.

Configuramos a variável.

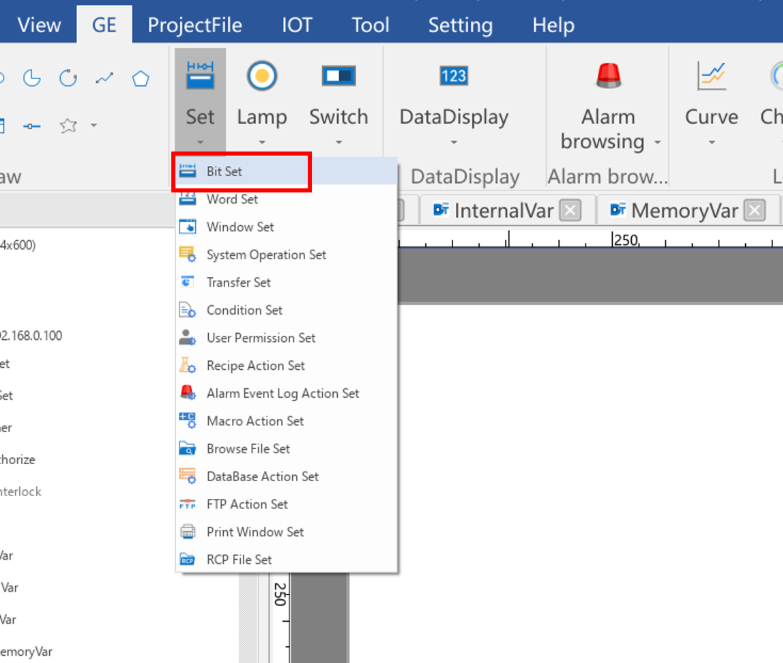

Agora vamos colocar um Bit Set, que será utilizado para acionar a variável que gera o Data Logger.

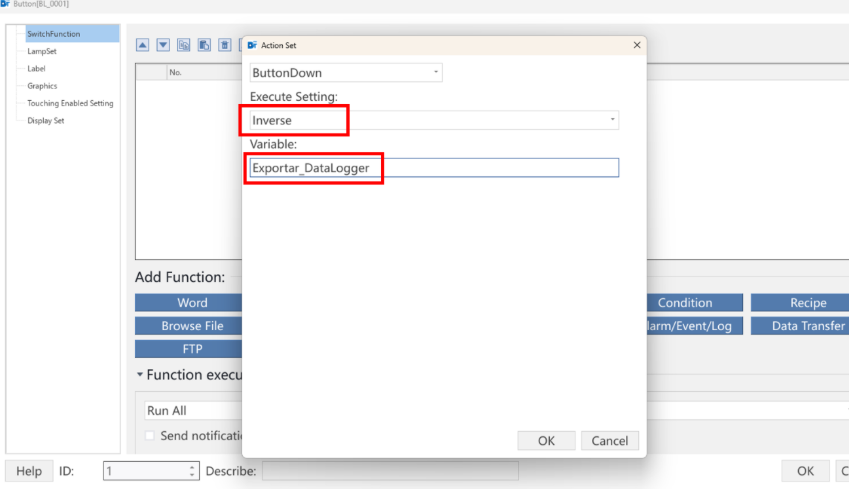

Neste exemplo colocamos a função Inverse e configuramos a variável.

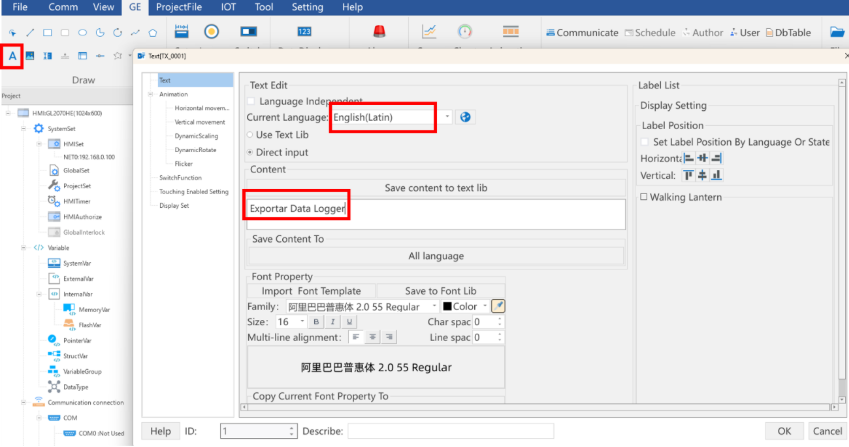

Colocamos também um texto para organização da tela. Lembre-se de selecionar English.

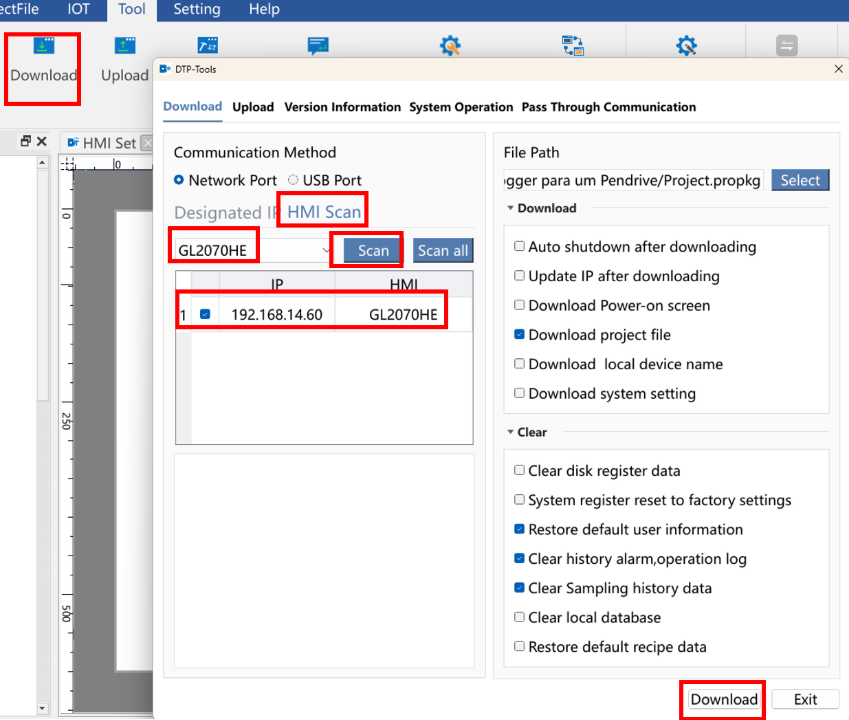

Agora vamos enviar o projeto para a IHM.

1.3 Exportando o Data Logger

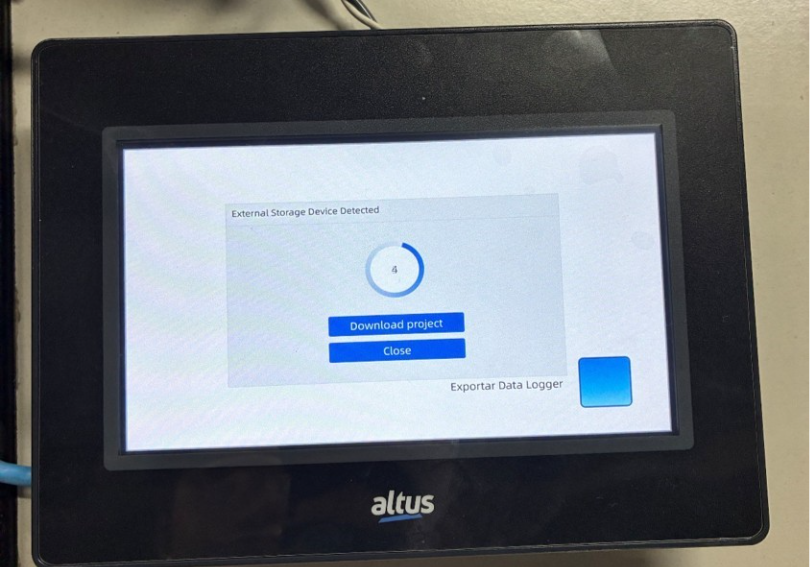

Insira o Pendrive na IHM e clique em Close ou espere a mensagem sair.

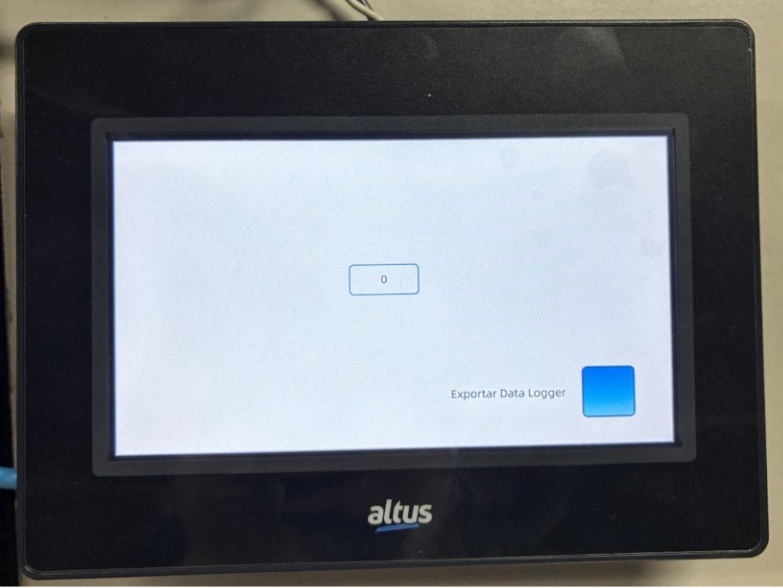

Note que o projeto que enviamos está ok.

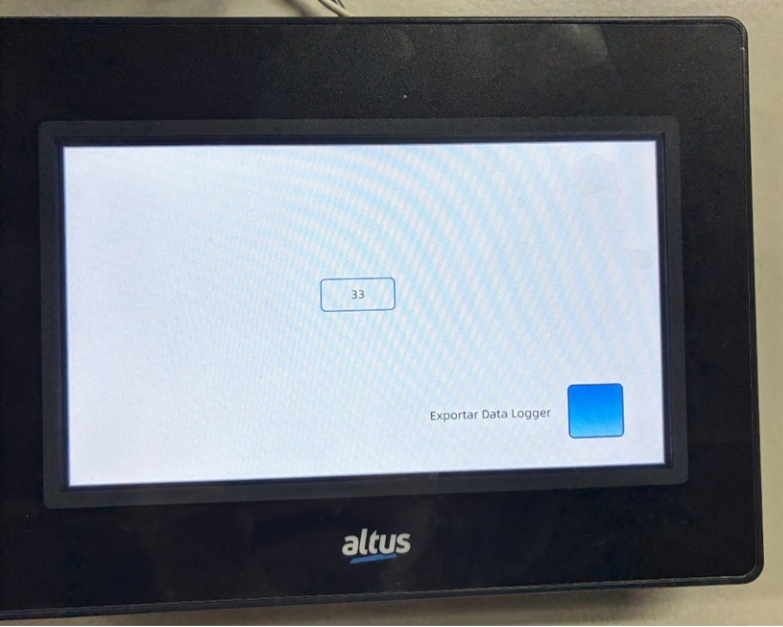

Escrevemos um valor na Temperatura e clicamos no botão Exportar.

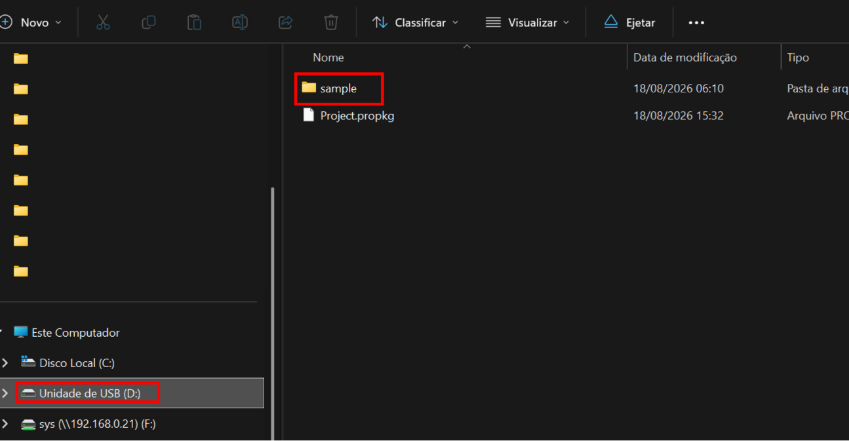

Abrindo o Pendrive no computador, notamos a pasta Sample que foi criada.

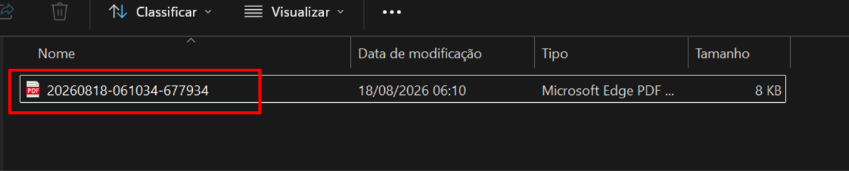

Dentro dela conseguimos ver o arquivo gerado.

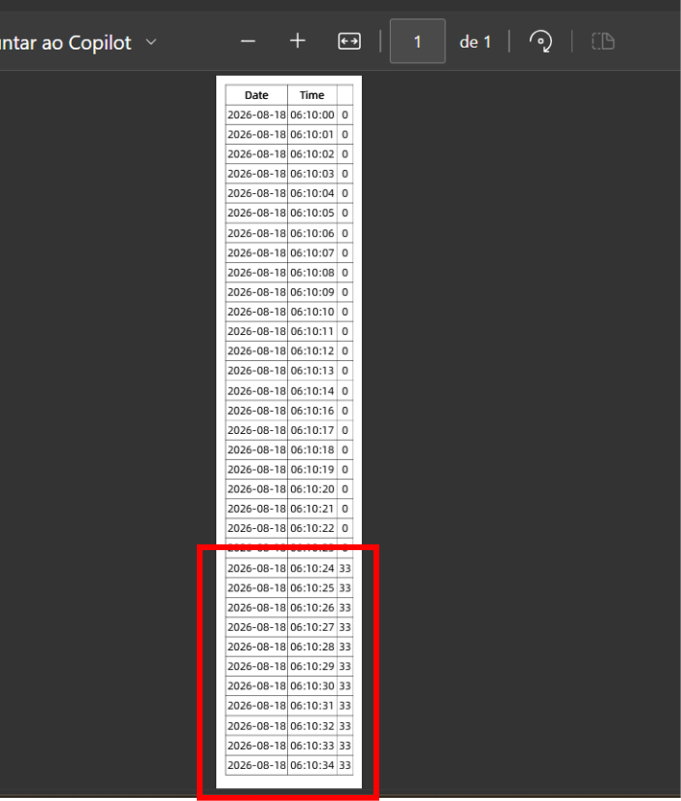

Abrindo o arquivmos, conseguimos perceber o registro por segundo (conforme configuramos), da variável Temperatura.

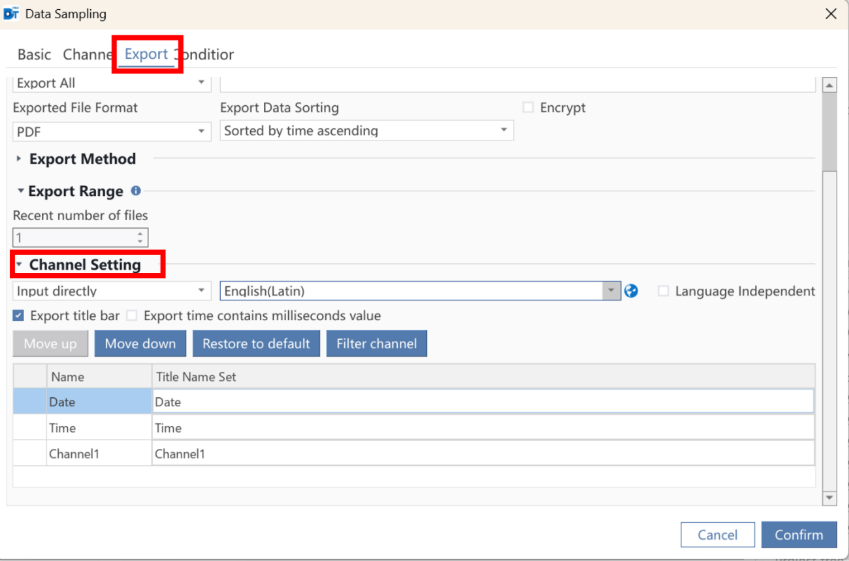

Configurações relacionas às colunas podem ser feitas aqui:

2. CONCLUSÃO

Pronto. O usuário já está capacitado a Exportar um Data Logger para um Pendrive.
