Neste tutorial estão descritos os procedimentos para capacitar o usuário a Importar Tags do protoco CodesysV3.
O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.
Componentes
IHM Axon
Software Altus DTools
CLP Xpress
Software MasterTool

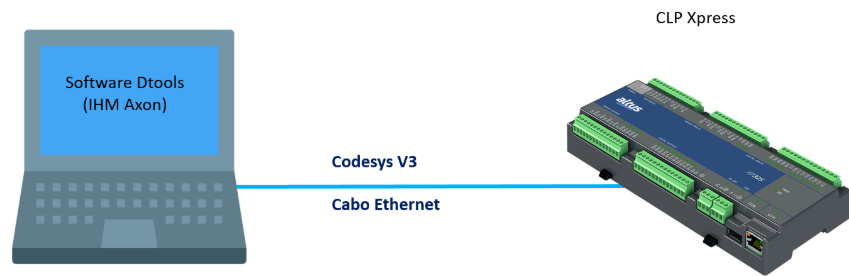

Arquitetura
Seções do Tutorial
1. DESENVOLVIMENTO
1.1 Configurando o CLP
1.2 Configurando a IHM
2. CONCLUSÃO
1. DESENVOLVIMENTO
1.1 Configurando o CLP
Criamos um projeto novo, e para este exemplo utilizamos o XP340, mas as configurações servem para qualquer CLP.

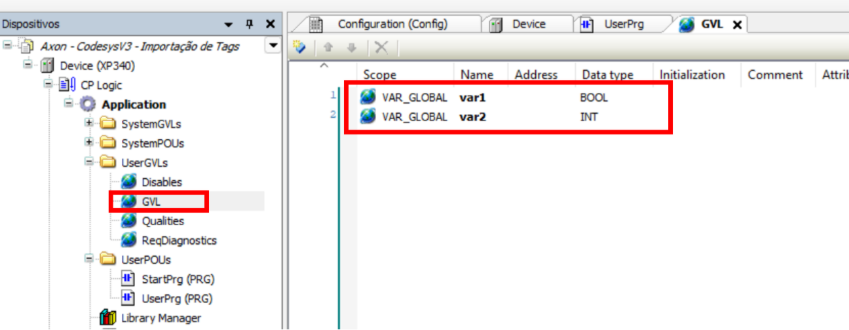

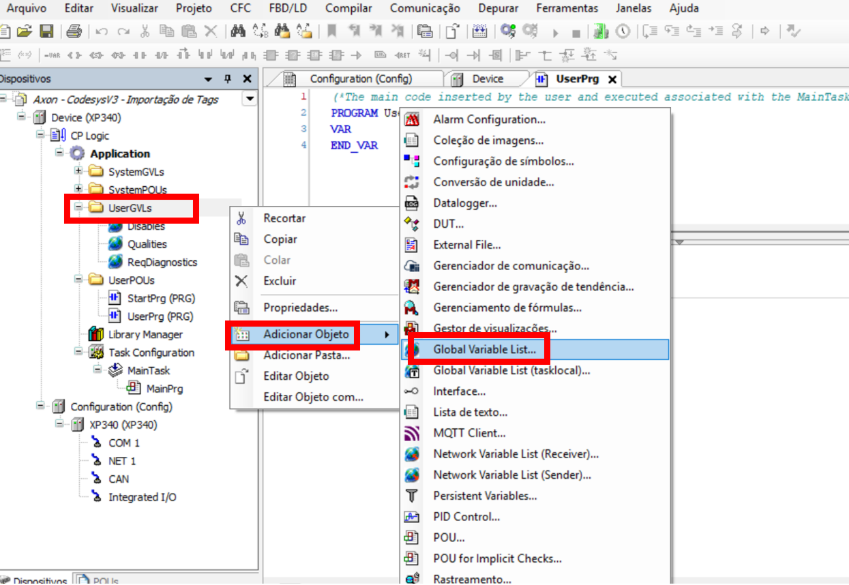

Criamos uma Global Variable List para criar as variáveis que utilizaremos na comunicação.
Criamos uma variável do tipo BOOL e outra do tipo INT.

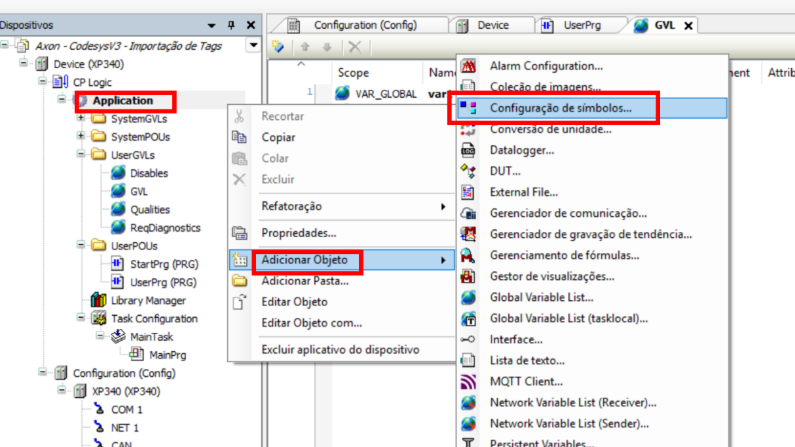

Clique em Application, Aidicionar Objeto, Configuração de Símbolo.

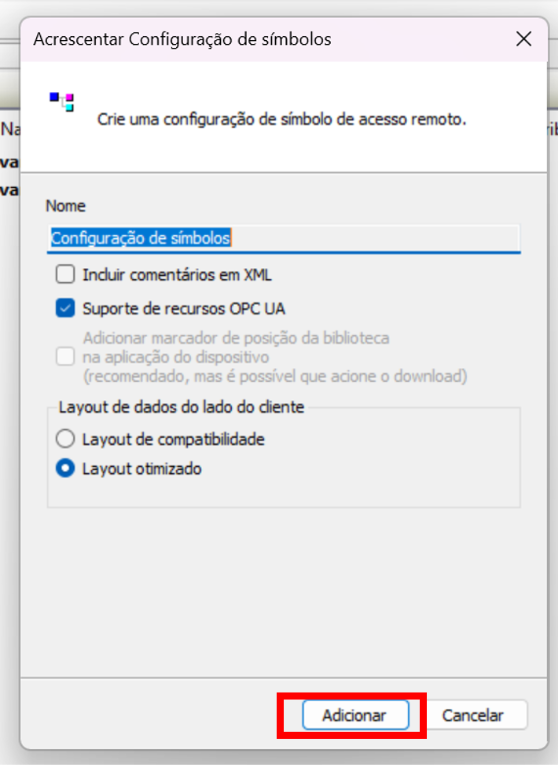

Certifique-se de que a opção “Suporte de recursos OPC UA” esteja selecionada. Clique em Adicionar.

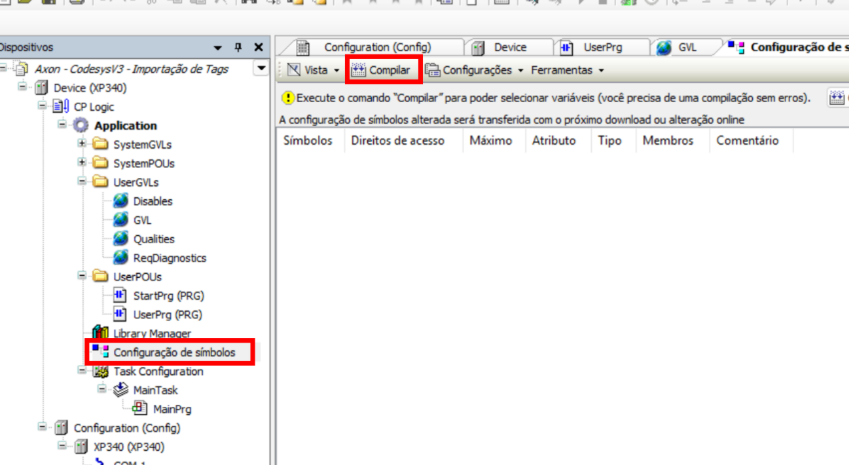

Entre na aba Configuração de Símbolo, e clique em Compilar.

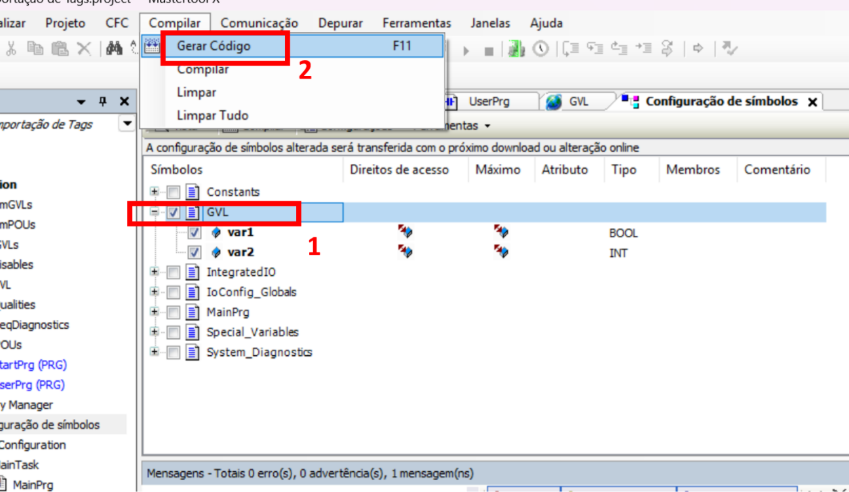

Selecione a GVL ou as variáveis que irá utilizar, e depois clique em Gerar Código.

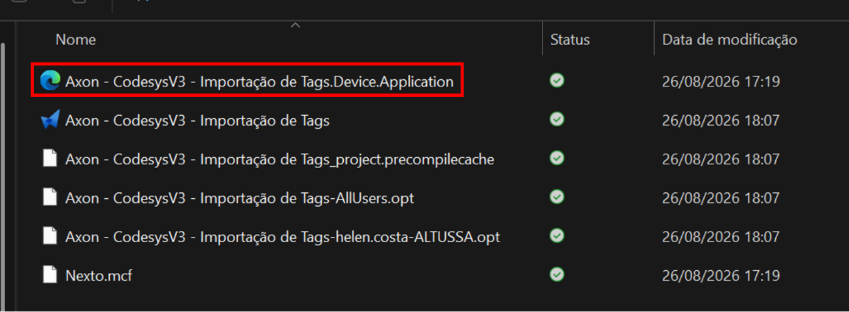

Note que, na pasta do projeto, será criado um arquivo do tipo XML.
1.2 Configurando a IHM

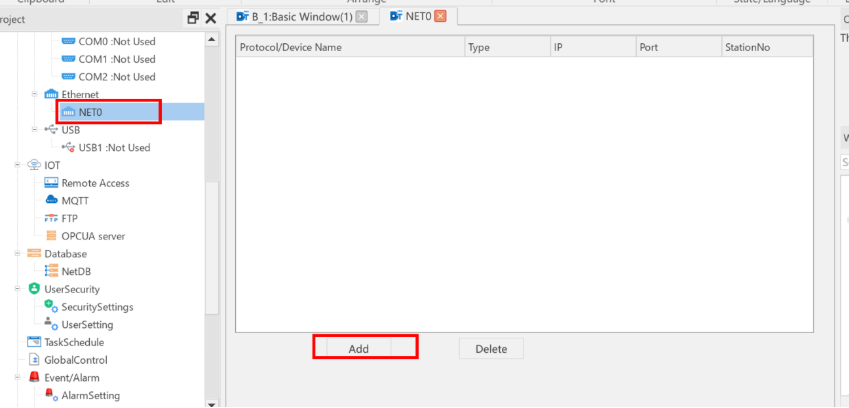

No software da IHM, clique em NET0 e depois em ADD.

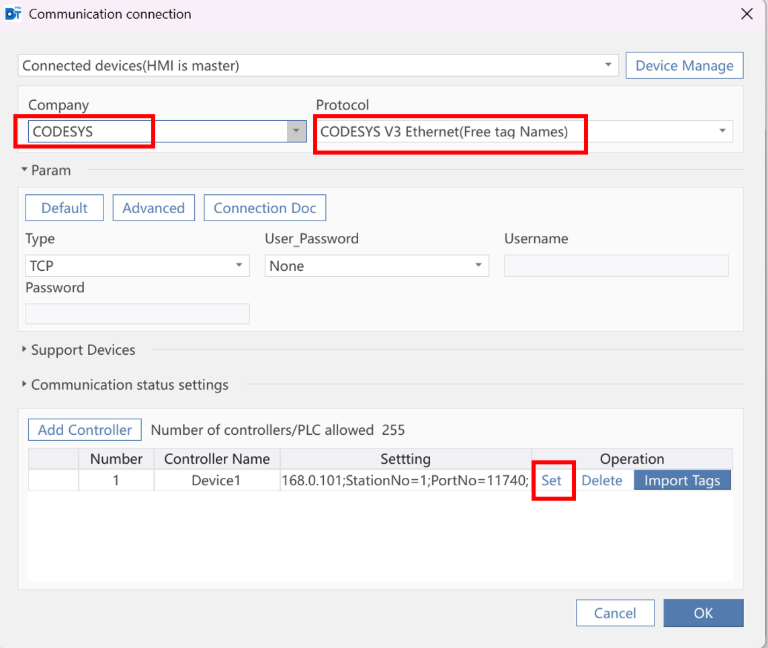

Selecione o protocolo Codesys V3 e depois clique em Set.

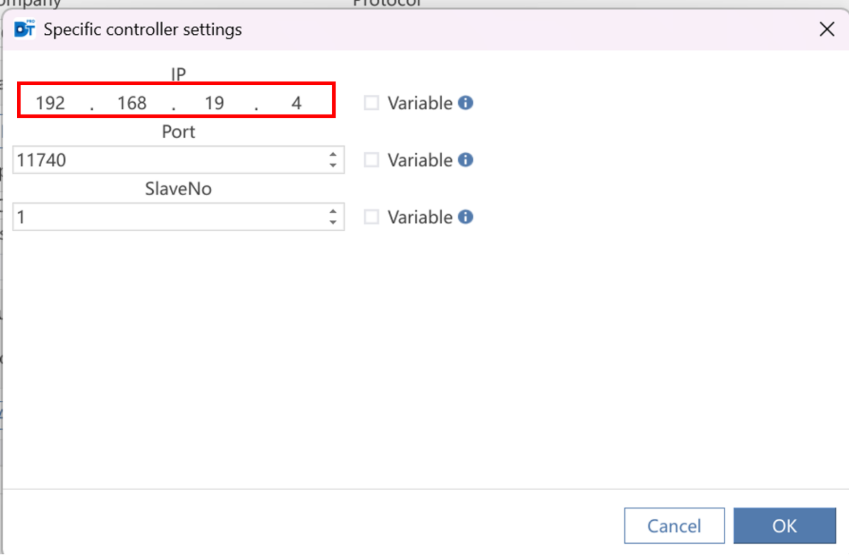

Configure o IP do CLP.

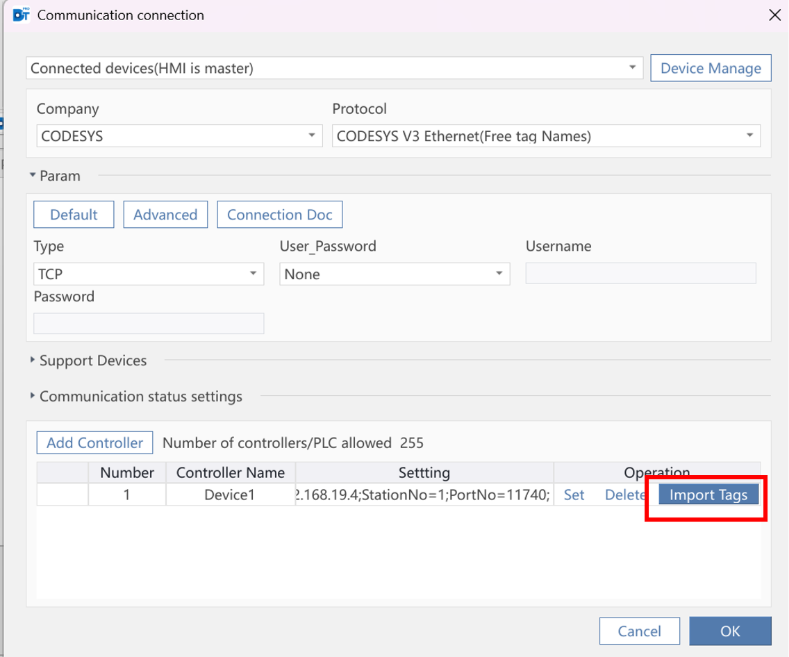

Depois, clique em Import Tags.

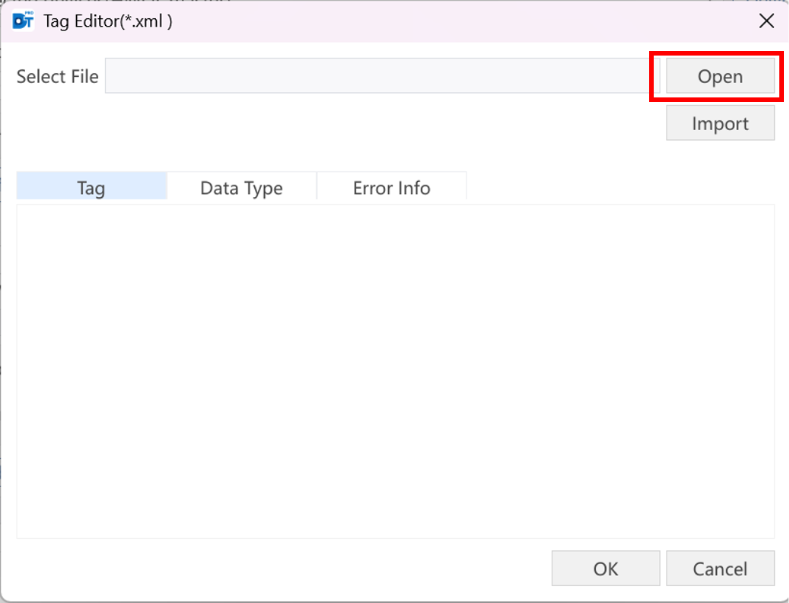

Clique em Open.

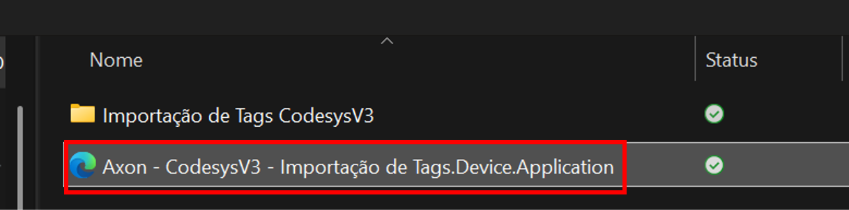

Selecione o arquivo XML.

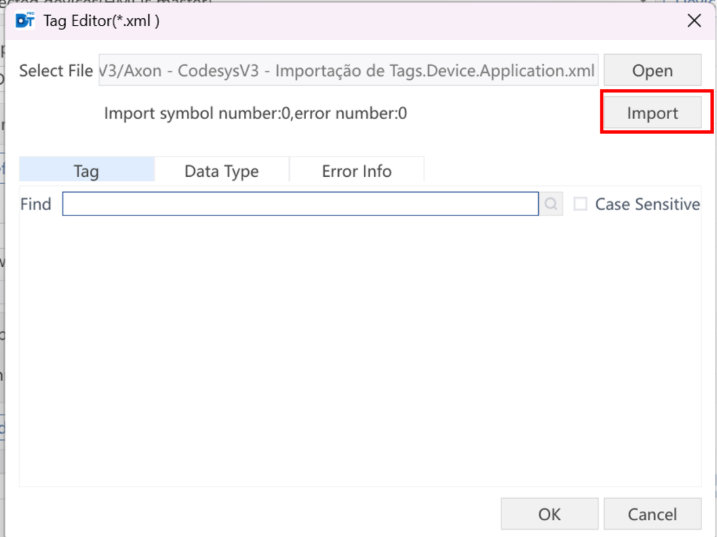

Depois clique em Import.

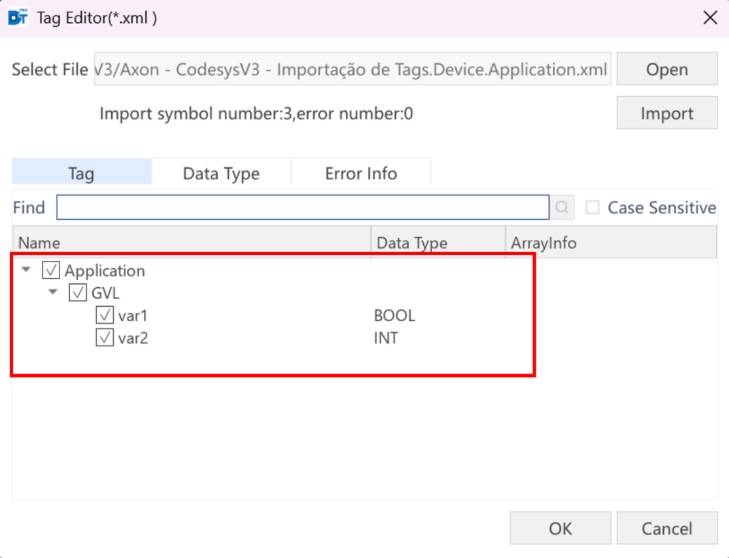

As Tags aparecerão abaixo.

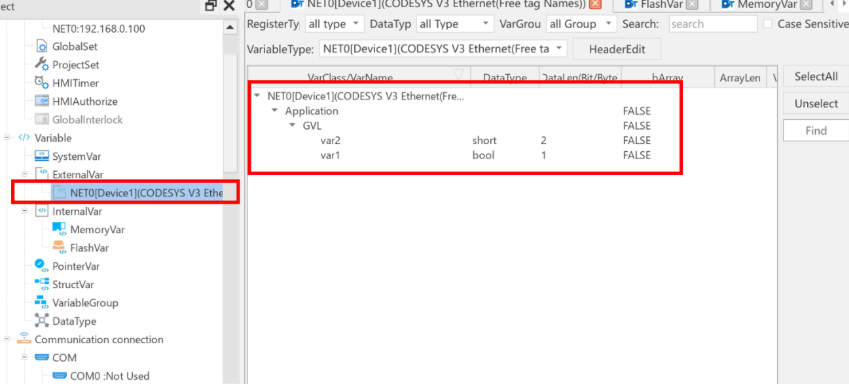

Na aba Variable, clique na opção NET0 Device e perceba que as variáveis foram adicionadas automaticamente.

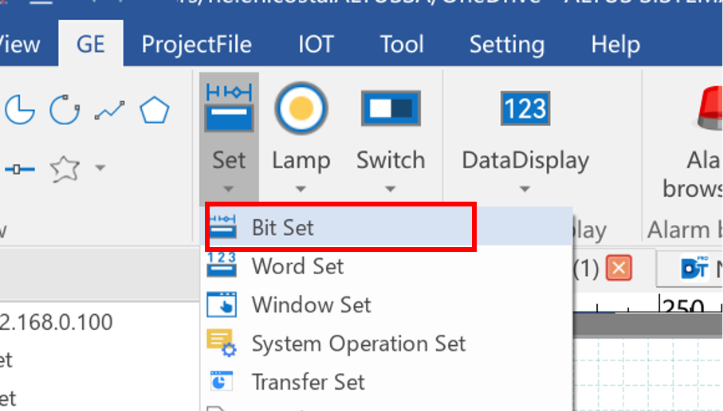

Vamos organizar a tela para testar. Selecione o Bit Set.

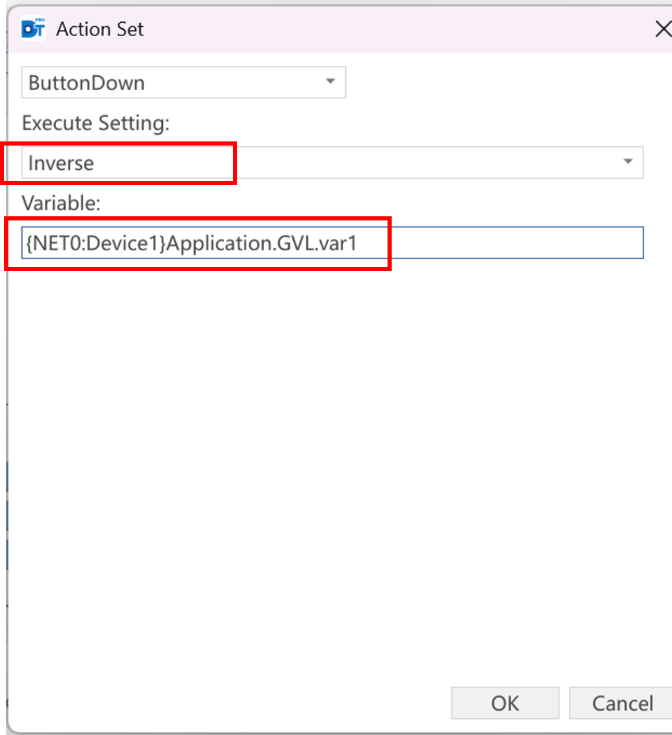

Neste exemplo escolhemos a função Inverse e colocamos a Tag var1.

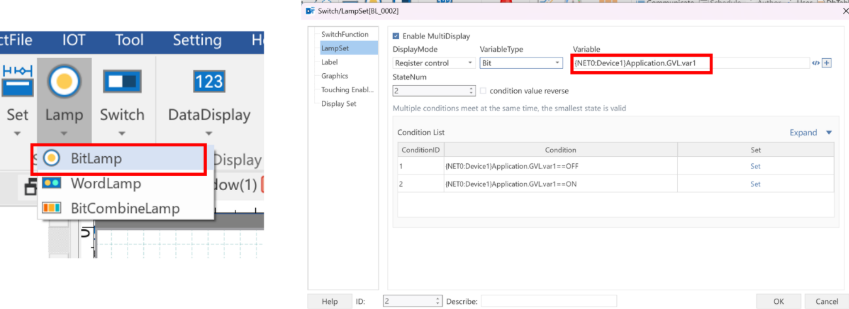

Depois, adicione o Bit Lamp e configure a mesma Tag.

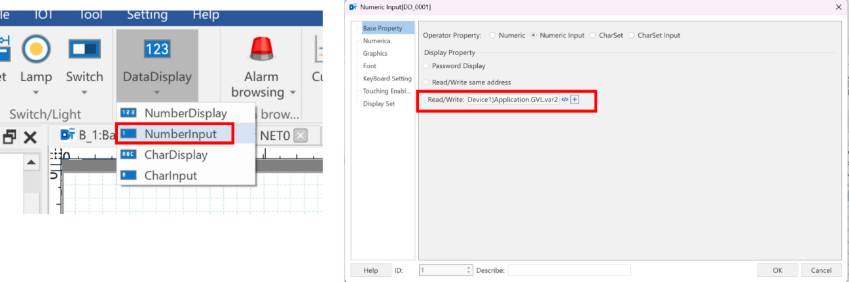

Agora selecione o Number Input e configure a tag var2.

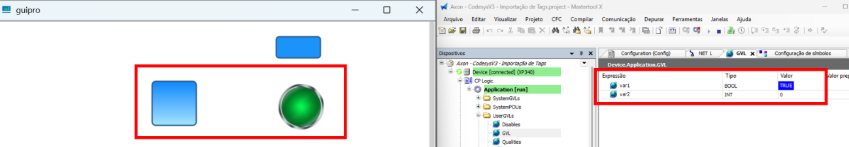

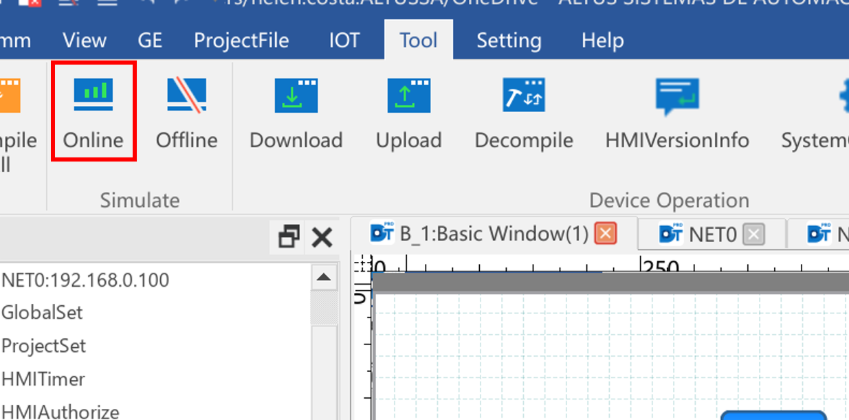

Vamos testar, clicando em Online.
O acionamento foi bem sucedido.

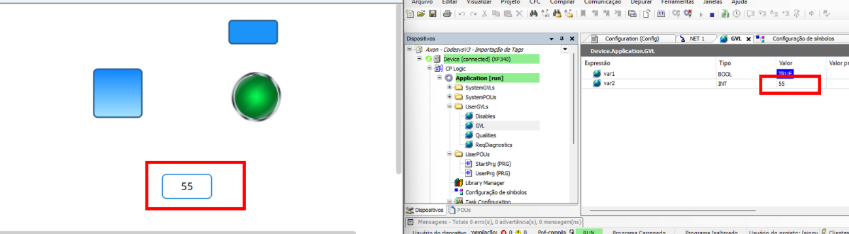

A variável de valor Inteiro também.
2. CONCLUSÃO
Pronto. O usuário já está capacitado a Importar Tags do protoco CodesysV3.
