Este tutorial tem o objetivo de explicar a configuração de alarmes para utilização em visualizações Web (WebVisu) das CPUs NX3005 e XP340 da família Nexto.
Componentes
Software: MasterTool IEC XE v3.23
CLP: XP340
Seções do Tutorial
1. ARQUITETURA
2. DESENVOLVIMENTO
2.1. Objeto Alarm configuration
2.1.1. Adicionando objeto Alarm configuration
2.1.2. Adicionando e configurando uma classe de alarme
2.1.3. Configurando o objeto AlarmStorage
2.1.4. Adicionando e configurando um grupo de alarme
2.2. Construindo a visualização Web (WebVisu)
2.2.1. Inserindo elemento de visualização AlarmTable no WebVisu
2.2.2. Configurando as propriedades do elemento AlarmTable no WebVisu
3. RESULTADO
1. ARQUITETURA

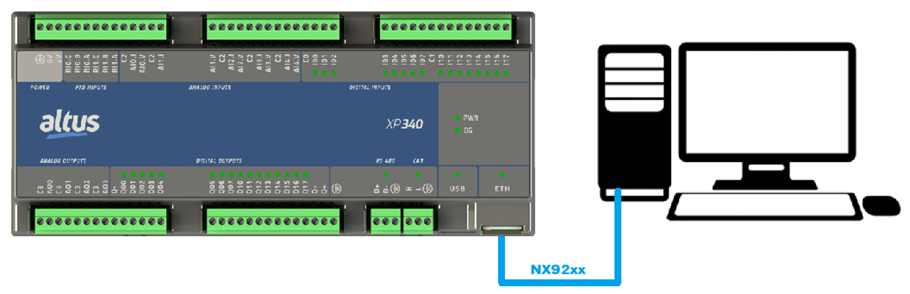

Na arquitetura deste tutorial, conectou-se a porta Ethernet da XP340 na porta Ethernet do computador através do cabo NX9202.
2. DESENVOLVIMENTO
Neste tutorial será realizado a configuração de alarmes para utilização com o elemento de visualização AlarmTable do WebVisu. Para isso, serão criadas duas variáveis (“Temp” e “Pressao”) que simularão valores coletados de sensores de temperatura e pressão, respectivamente, acionando alarmes para informar temperaturas altas e pressões altas ou baixas.
Esses alarmes serão armazenados em um banco de dados no CLP, tornando possível a visualização de um histórico dos alarmes. O projeto desenvolvido ao longo do tutorial estará disponível para download ao final dele.
2.1. Objeto Alarm configuration

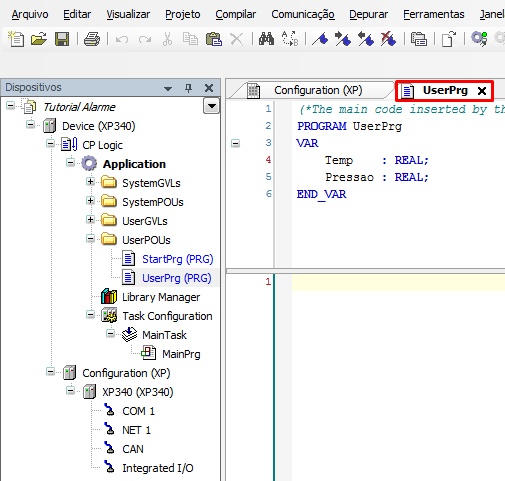

Primeiramente, com o projeto criado no software MasterTool IEC XE, na POU UserPrg, declare as variáveis “Temp” e “Pressao” com o tipo REAL.
Após declarar as variáveis que simularão sensores de temperatura e pressão, será adicionado o objeto Alarm configuration, configurado uma classe de alarme para as variáveis e um grupo de alarme para cada variável.
2.1.1. Adicionando objeto Alarm configuration

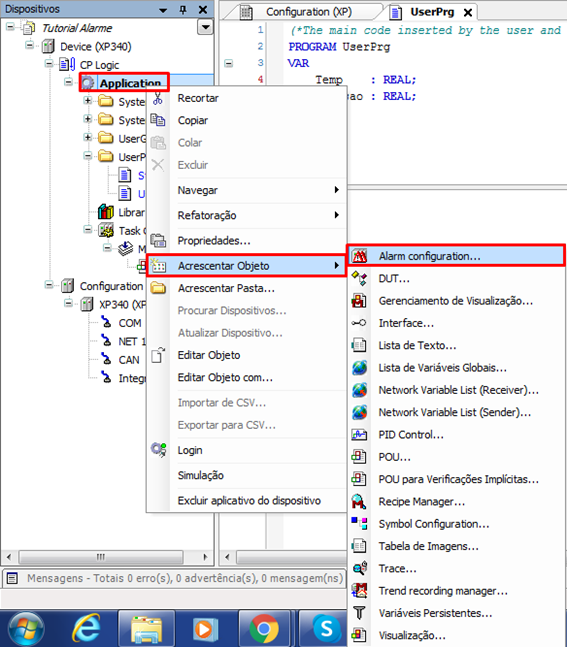

Na árvore de projeto, clique com o botão direito do mouse em Application, vá à opção Acrescentar Objeto e então, clique em Alarm configuration.

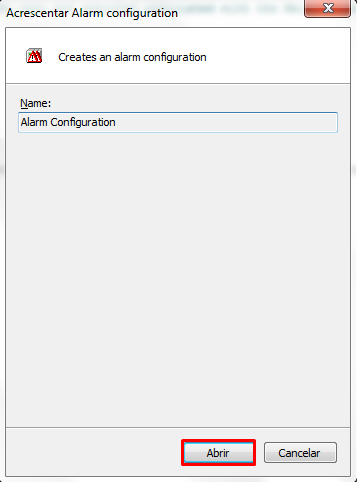

A janela Acrescentar Alarm configuration abrirá. Clique em Abrir.
2.1.2. Adicionando e configurando uma classe de alarme
Quando o objeto Alarm configuration é adicionado na árvore de projeto, algumas classes são adicionadas junto ao objeto. A classe de alarme descreve as propriedades gerais de um alarme, incluindo: o tipo de reconhecimento de alarme e as ações que devem ocorrer automaticamente se um determinado status de alarme for atingido. Neste tutorial, será adicionado e configurado uma classe personalizada para os alarmes de temperatura e pressão.

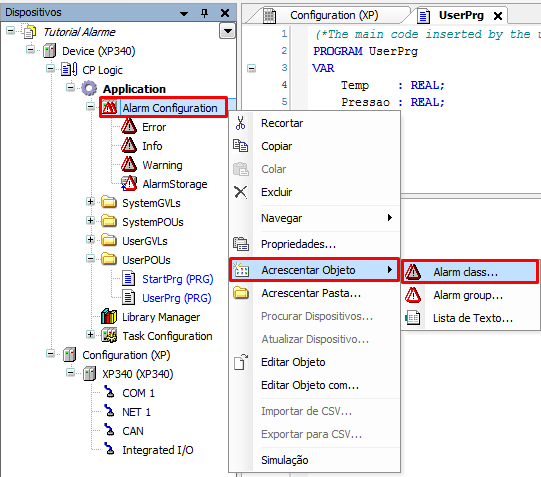

Para adicionar uma classe de alarme, na árvore do projeto, clique com o botão direito do mouse em Alarm configuration, vá à opção Acrescentar Objeto e clique em Alarm class.

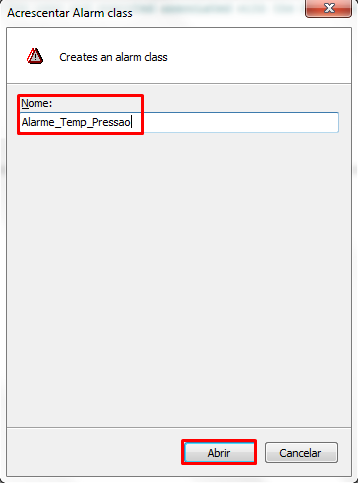

A janela Acrescentar Alarm class abrirá. Dê um nome à classe e clique em Abrir.
Primeiramente, há quatro itens que devem ser configurados na classe:
• Prioridade: Valor de 0 á 255 que especifica a prioridade do alarme. O valor 0 representa a prioridade mais alta, enquanto o valor 255 representa a prioridade mais baixa. Neste tutorial adotou-se o valor 10;
• Arquivando: Opção que armazena os alarmes na memória do CLP como um histórico. Para utilizar essa opção, deve haver adicionado um objeto AlarmStorage no Alarm configuration;
• Método de confirmação: Opção onde é possível selecionar a forma que um alarme será reconhecido. Neste tutorial adotou-se a opção REP_ACK, fazendo com que o status do alarme volte ao normal apenas depois que o alarme for desativado e confirmado pelo usuário.
• Reconhecer separadamente: Essa opção obriga o usuário a reconhecer os alarmes separadamente, evitando que o usuário reconheça um alarme sem intenção.

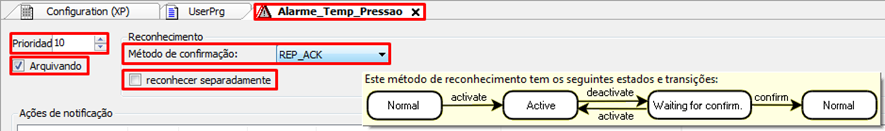

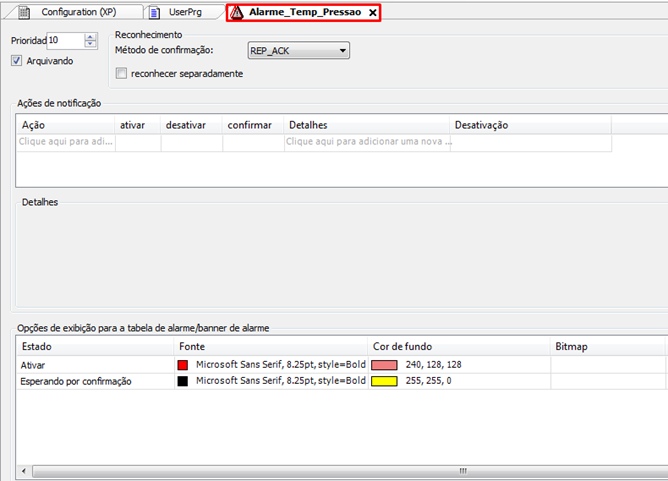

Neste tutorial, os itens explicados acima serão configurados conforme a imagem abaixo:
No campo Ações de notificação é possível atribuir uma lista de ações, como: atribuir um valor a uma variável, executar um programa e chamar um bloco funcional. Essas ações serão executadas quando o alarme estiver sujeito a uma transição de status. Neste tutorial, não foi inserido nenhuma ação.

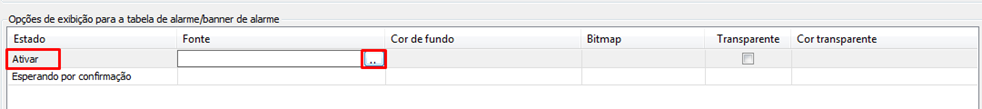

Por fim, no campo Opções de exibição para a tabela de alarme/banner de alarme é possível definir as propriedades que o alarme será exibido na tabela de alarme ou banner de alarme do WebVisu, como: fonte, cor da fonte e cor de fundo. Para definir a fonte e a sua cor, dê um duplo-clique na célula Fonte do estado de alarme que deseja definir e clique no ícone de três pontos que aparecerá.

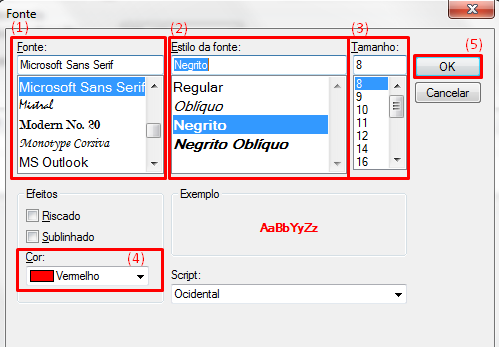

A janela Fonte abrirá. Selecione a fonte (1), estilo (2), tamanho (3) e a cor (4). Para finalizar, clique em OK (5).

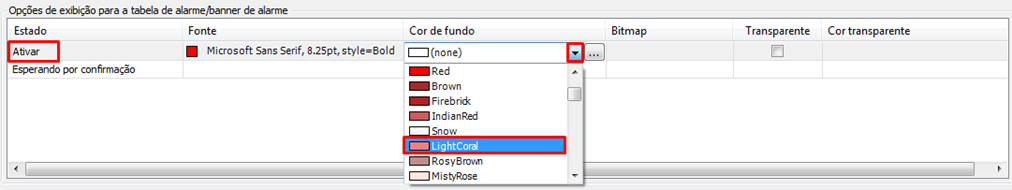

Na coluna Cor de Fundo, dê um duplo-clique na célula do estado que deseja definir, clique na seta que aparecerá e selecione a cor de fundo que desejar.
Dessa forma, algumas propriedades visuais do estado Ativar foram definidas. Para definir as propriedades do estado Esperando por confirmação, basta seguir o mesmo procedimento realizado para o estado Ativar. A classe de alarme ficará configurada conforme a imagem abaixo:
2.1.3. Configurando o objeto AlarmStorage
No objeto AlarmStorage é possível definir as configurações para o arquivo de banco de dados onde os alarmes que ocorrem são salvos. Este objeto é adicionado apenas uma vez e o nome do arquivo de banco de dados deriva do nome da aplicação, ou seja, <nome da aplicação>.alarmstorage.sqlite.
Para configurar este objeto, é necessário definir os campos Subdiretório (Opcional) e Limite. O campo Subdiretório é opcional e nele é inserido o nome de um subdiretório no CLP onde será salvo o arquivo de banco de dados. Já o campo Limite defini a forma que será limitado o arquivo, sendo:
• Sem limite: Não há limite para o tamanho do arquivo para armazenamento dos alarmes. A opção Buffer circular ficará desmarcada;
• Número máximo de registros: Número de alarmes que serão armazenados no arquivo, sobrescrevendo os mais antigos ao atingir esse valor. A opção Buffer circular ficará marcada;
• Tamanho de armazenamento máximo: Tamanho máximo que o arquivo de banco de dados poderá atingir, sobrescrevendo os dados mais antigos ao atingir esse valor. A opção Buffer circular ficará marcada.

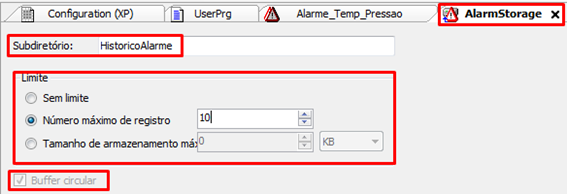

Neste tutorial, o objeto AlarmStorage será configurado conforme a imagem abaixo:
2.1.4. Adicionando e configurando um grupo de alarme
Com o grupo de alarmes é possível organizar os alarmes individualmente. Como neste tutorial há duas variáveis (temperatura e pressão), serão adicionados dois grupos de alarmes, um para cada variável.

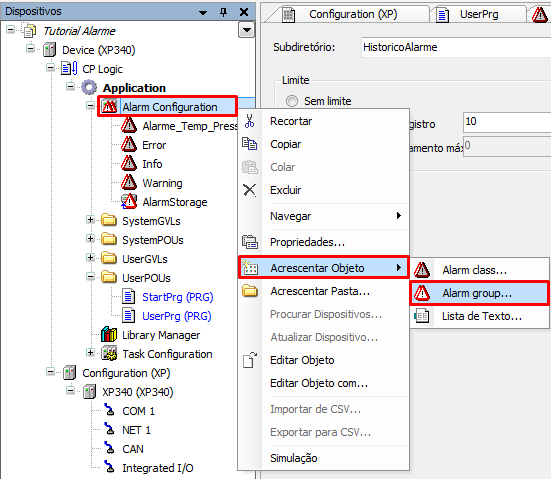

Para adicionar um grupo de alarme, na árvore do projeto, clique com o botão direito do mouse em Alarm configuration, vá à opção Acrescentar Objeto e clique em Alarm group.

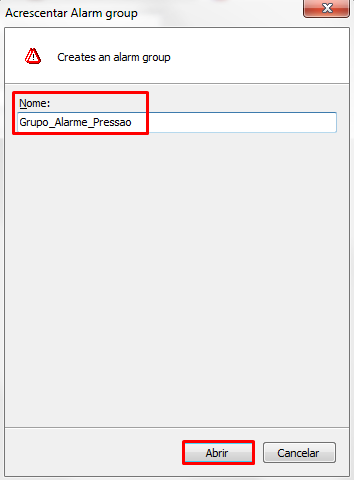

A janela Acrescentar Alarm group abrirá. Dê um nome ao grupo e clique em Abrir.

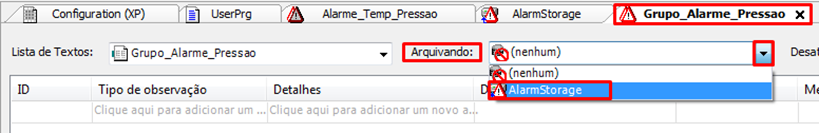

O grupo de alarme abrirá automaticamente para ser configurado. Como desejamos salvar os alarmes deste grupo no arquivo de banco de dados, na opção Arquivando, será selecionado o objeto AlarmStorage.

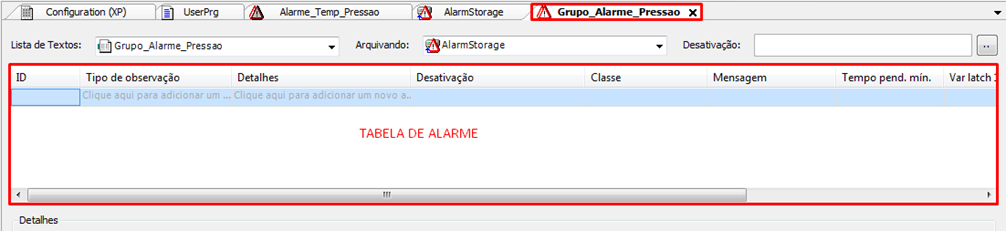

Na tabela de alarme são inseridas as propriedades dos alarmes individualmente. Nesta tabela é possível configurar a condição para o alarme, classe de alarme, mensagem que será exibida, entre outras propriedades.
Neste tutorial, serão configuradas as seguintes colunas da tabela:
• Tipo de observação: Define a condição para ativação do alarme. Dependendo da condição, diferentes campos de edição serão disponibilizados abaixo da tabela;
• Detalhes: Esta coluna mostra as configurações do alarme definidas nos campos abaixo da tabela. É possível inserir a condição para o alarme diretamente nesta coluna, adaptando automaticamente a condição na coluna Tipo de observação;
• Classe: Classe de alarme que será utilizada;
• Mensagem: Coluna para edição da mensagem que deseja ser exibida na tabela de alarmes do WebVisu.

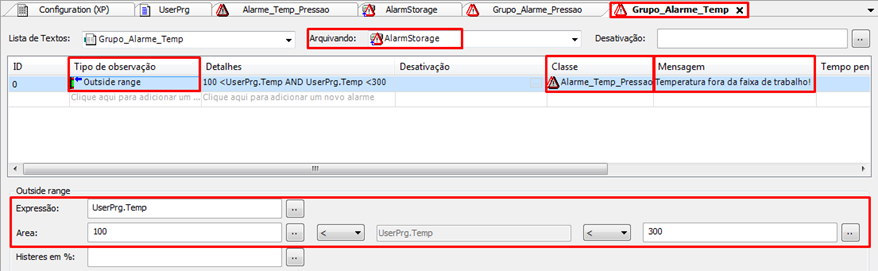

Dessa forma, para o grupo de alarme da variável “Pressao”, serão configurados limites superior e inferior, ocasionando o acionamento do alarme caso um dos limites seja atingido. Para isso, dê um duplo-clique na célula Tipo de observação e escolha a opção Upper limit.

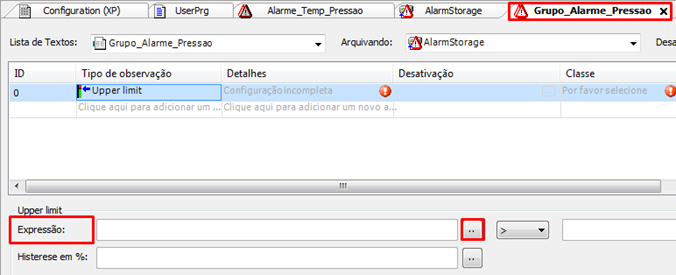

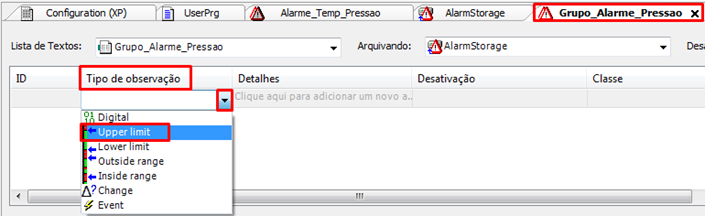

Ao selecionar o tipo de observação, será possível inserir a expressão para o alarme através de campos que estarão disponíveis abaixo da tabela. Clique no ícone de três pontos ao lado direito do campo Expressão para adicionar a variável Pressao.

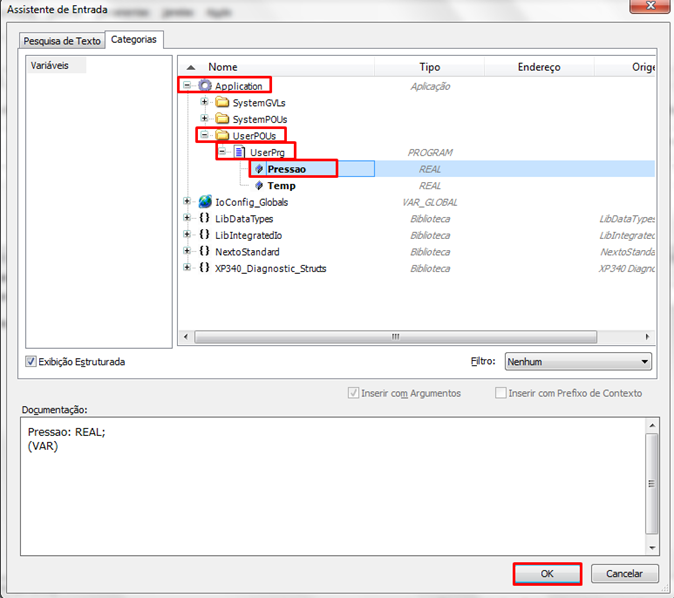

A janela Assistente de Entrada abrirá. Siga o caminho: Application -> UserPOUs -> UserPrg, selecione a variável Pressao e clique em OK.

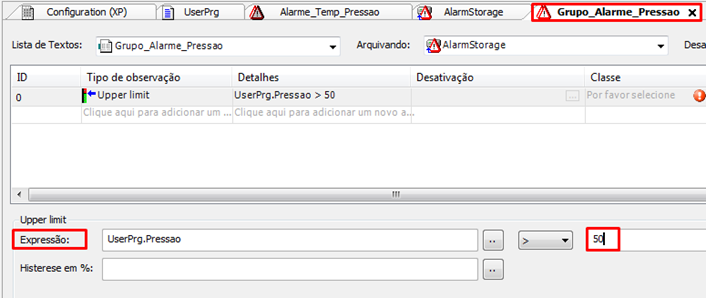

No campo ao lado direito do campo Expressão insira o valor que será atribuído ao limite superior.

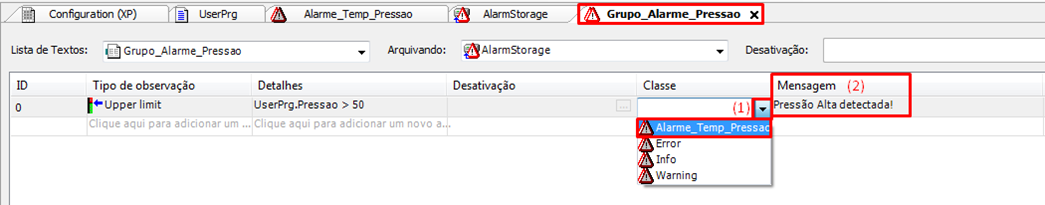

Para concluir, no campo Classe, defina a classe que foi configurada na subseção 2.1.2. deste tutorial (1) e após, insira a mensagem que deseja para o alarme no campo Mensagem (2).

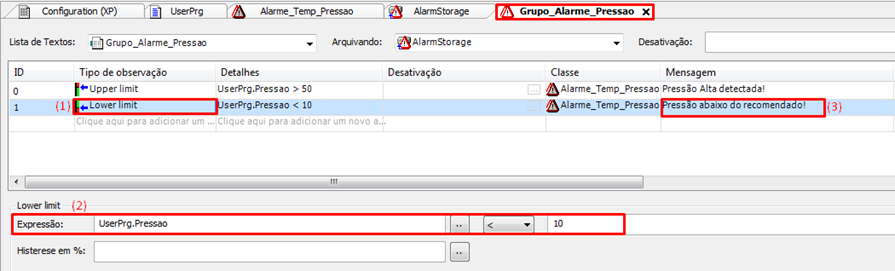

Após configurar o limite superior, o limite inferior será configurado. O procedimento é muito semelhante, havendo as seguintes alterações:
Tipo de observação = Lower limit (1)
Expressão = UserPrg.Pressao < 10 (2)
Mensagem = “Pressão abaixo do recomendado!” (3)
Pronto, o grupo de alarme para a variável Pressao foi configurado. Repita o mesmo procedimento para adicionar e configurar o grupo de alarme da variável Temp, configurando-o conforme a imagem abaixo:
2.2. Construindo a visualização Web (WebVisu)
A visualização Web (WebVisu) está disponível para as CPUs NX3005 e XP340 da família Nexto. Caso não tenha conhecimento de como desenvolver uma visualização Web, recomenda-se ler os tutoriais presentes na base de conhecimento que explicam como criar uma visualização Web, iniciando pela parte 1, cujo link está abaixo:
2.2.1. Inserindo elemento de visualização AlarmTable no WebVisu

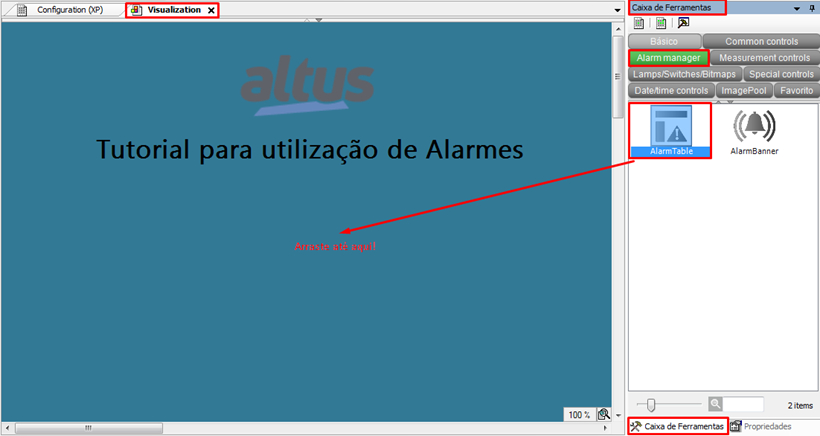

Com a visualização criada, no lado direito do MasterTool, vá no campo Caixa de Ferramentas, selecione a aba Alarm manager e arraste o elemento AlarmTable até o local desejado.

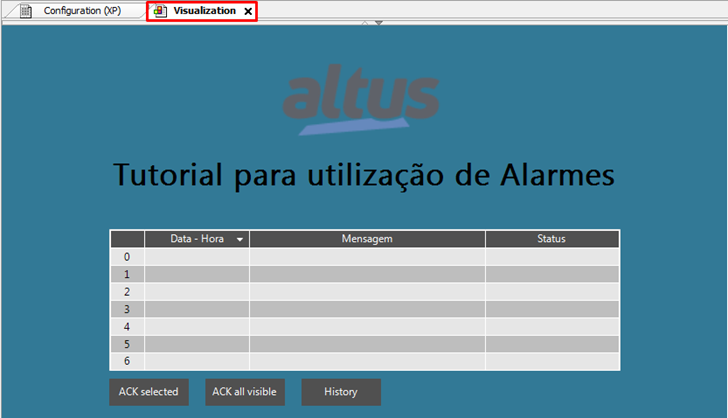

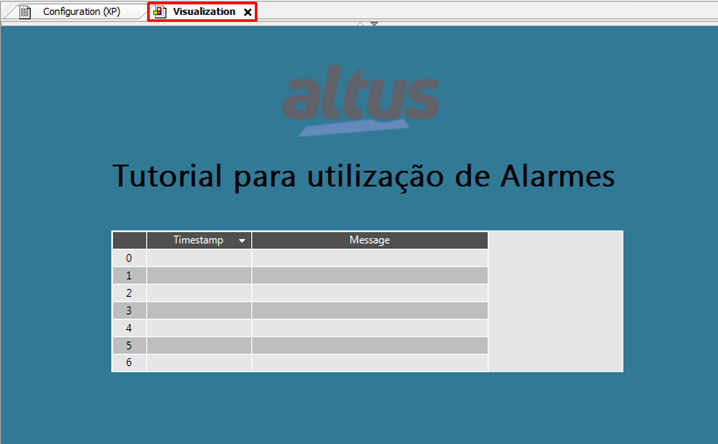

O elemento AlarmTable será inserido na visualização. Expanda ou diminua o elemento como preferir.
2.2.2. Configurando as propriedades do elemento AlarmTable no WebVisu
O elemento AlamTable, por padrão, é inserido com as colunas Timestamp e Message que são utilizadas para mostrar o horário que o alarme ocorreu e a mensagem do alarme (configurada em cada grupo de alarme), respectivamente.
Este elemento tem diversas propriedades que podem ser alteradas conforme a necessidade da aplicação. Para este tutorial, será alterado o título das duas colunas padrão e adicionado uma coluna que irá mostrar o status do alarme, ou seja, se ele está ativo ou esperando confirmação.

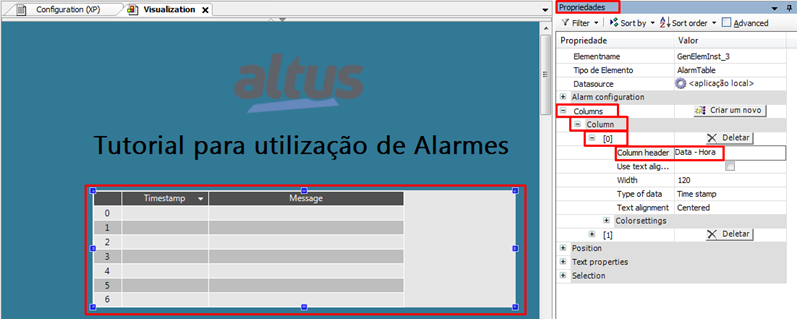

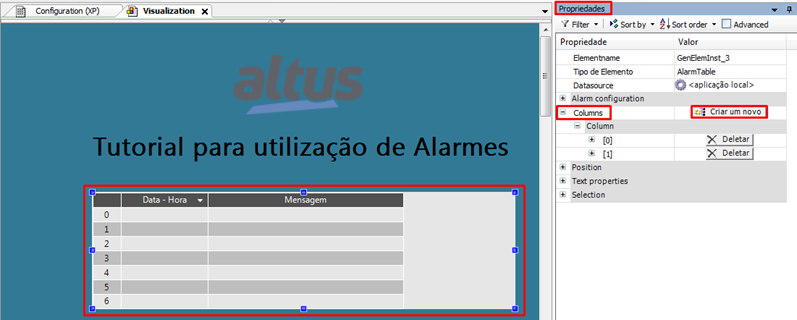

Primeiramente, alteraremos o título das colunas Timestamp e Message. Para isso, selecione o elemento AlarmTable e ao lado direito do MasterTool, haverá um campo com as propriedades do elemento. Expanda os itens Columns, Column e [0], e no campo Column header digite o título que deseja para a primeira coluna (Timestamp).

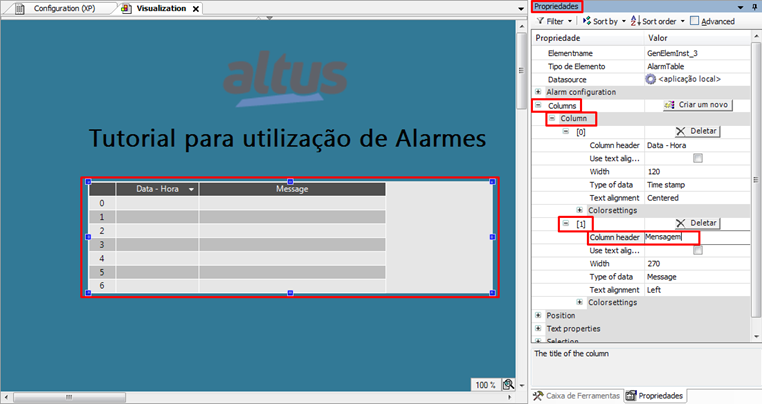

Para alterar o nome da segunda coluna (Message), repita o mesmo processo, porém expanda o item [1] e digite o título desejado para essa coluna no campo Column header deste item.
Após, será adicionada uma nova coluna ao lado direito da coluna Mensagem que mostrará o status atual do alarme. Para adicionar esta coluna, clique no botão Criar um novo que está ao lado direito do item Columns das propriedades do elemento.

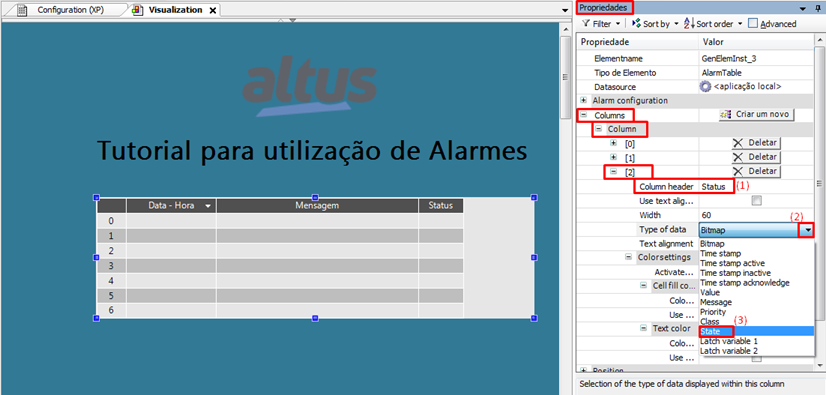

O item [2] será adicionado dentro do item Column das propriedades do elemento. Digite o título da coluna no campo Column header (1), dê um duplo-clique no campo ao lado direito de Type of data para que a seta apareça (2) e então, selecione o tipo State (3).
Pronto, uma nova coluna que mostrará o status do alarme foi adicionada. É possível definir a largura da coluna movimentando a sua linha limite horizontalmente.

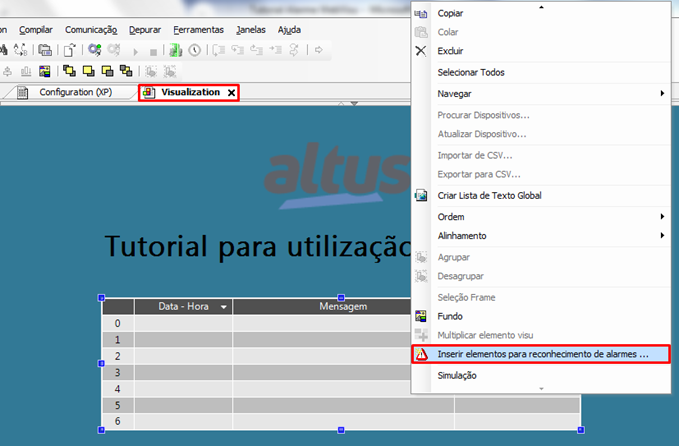

Por fim, serão inseridos três botões: um para confirmação do alarme selecionado, um para confirmação de todos os alarmes e outro para acessar o histórico de alarmes. Para inserir esses botões, selecione o elemento AlarmTable, clique com o botão direito do mouse e então, clique em Inserir elementos para reconhecimento de alarmes.

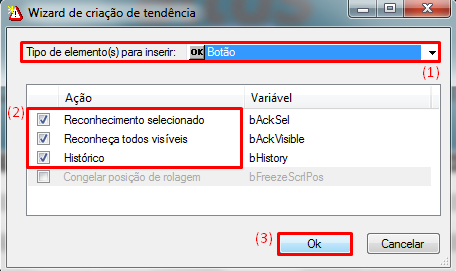

A janela Wizard de criação de tendência abrirá. Escolha o tipo de elemento que será inserido (botão ou retângulo) (1) e deixe marcadas as opções: Reconhecimento selecionado, Reconheça todos visíveis e Histórico (2), pois são os botões que deseja-se neste tutorial. Clique em Ok (3) para finalizar.
Os botões serão adicionados à visualização. É possível posicioná-los e configurar as suas propriedades conforme a necessidade da aplicação.
3. RESULTADO

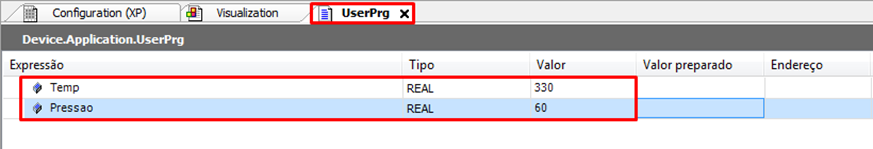

Realize o download da aplicação no CLP, execute a mesma e force valores nas variáveis Pressao e Temp que estão na POU UserPrg para ativar os alarmes.

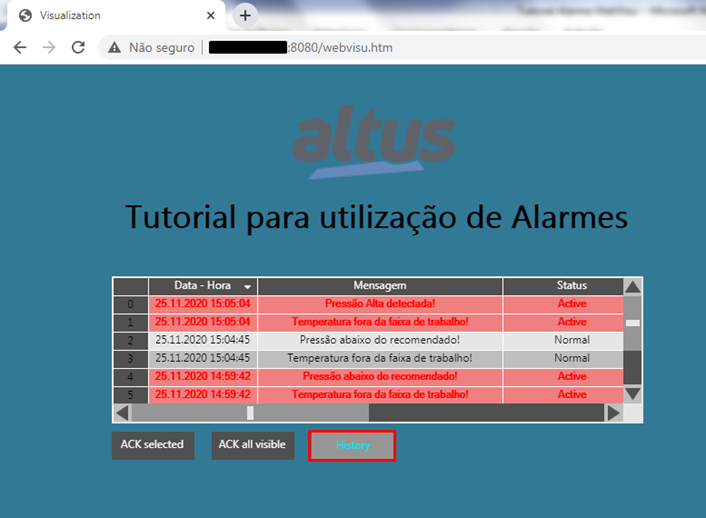

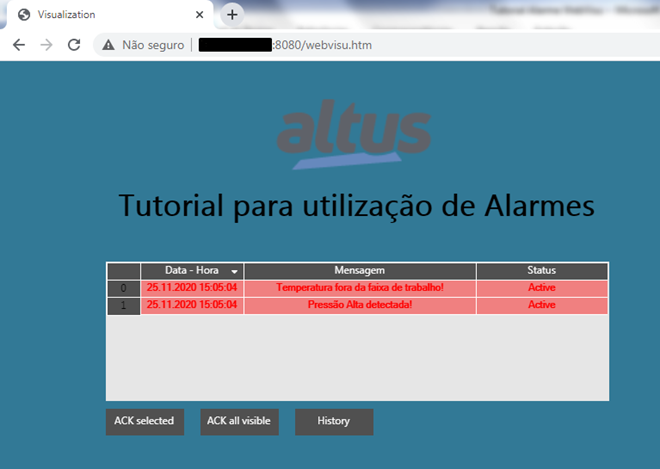

Abra o WebVisu no navegador e monitore os alarmes.
Para acessar o histórico de alarmes, clique no botão History.

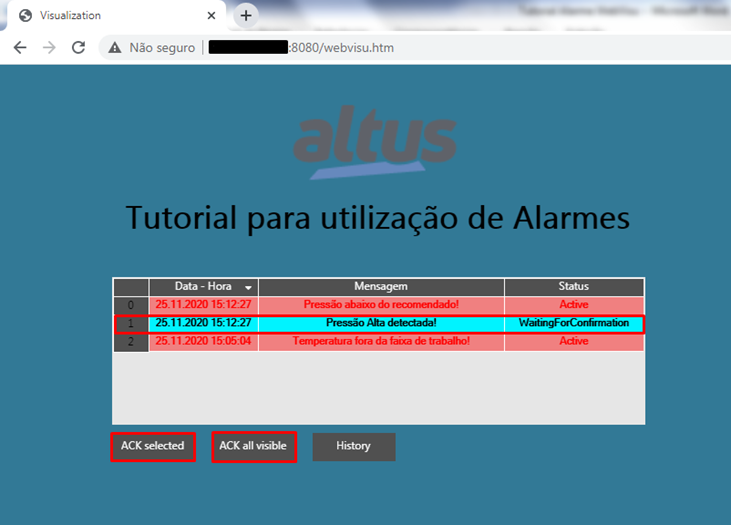

Quando um alarme for desativado, ele aguardará a confirmação do usuário para voltar ao normal. Selecione o alarme que está aguardando confirmação (estará com o status “WaitingForConfirmation”) e clique no botão ACK selected ou clique em ACK all visible para confirmar todos os alarmes que estão aguardando confirmação.
