Nexto Xpress: Como ler dados do CLP por SNMP na rede

Neste tutorial, você irá aprender a ler dados do CLP da série Nexto Xpress por meio do protocolo SNMP.

Componentes:

Hardware: CLP XP340

Software: iReasoning MIB Browser

Seções do Tutorial:

1. INTRODUÇÃO

2. LENDO OS DADOS NO SNMP TESTER

     2.1 Software para Leitura

     2.2 Realizando a Leitura

1. INTRODUÇÃO

Os CLPs da série Nexto e Nexto Xpress possuem a capacidade de se comunicar pelo protocolo SNMP, onde podemos obter alguns dados simples sobre o equipamento.

Conforme mencionado no manual de utilização da série Nexto Xpress, temos uma tabela contendo todos os OIDs (identificadores de objetos) disponíveis dos dispositivos.

2. LENDO OS DADOS NO SNMP TESTER

2.1 Software para Leitura

Neste tutorial, iremos utilizar o iReasoning MIB Browser para realizar a leitura dos dados na rede.

Caso não tenha o software, você pode baixar gratuitamente o software aqui: https://www.ireasoning.com/downloadmibbrowserfree.php.

2.2 Realizando a Leitura

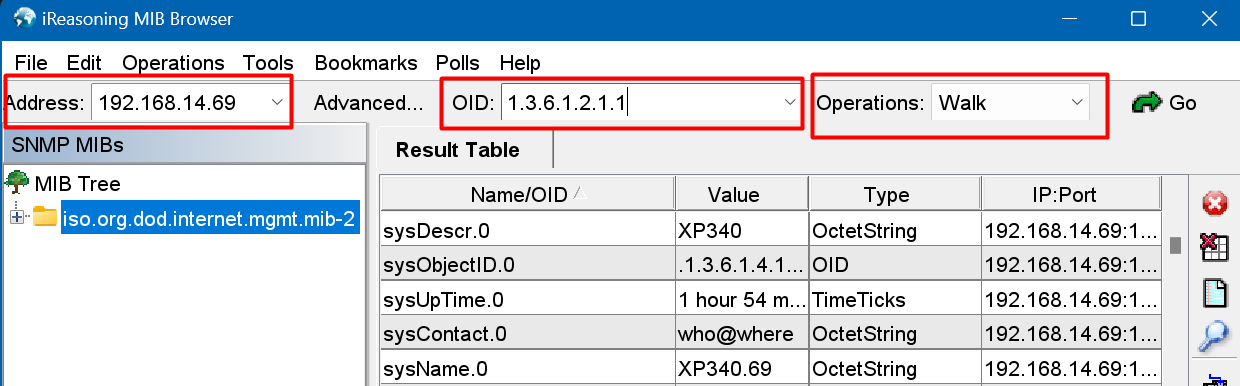

No software, iremos definir o endereço de IP do CLP que queremos acessar, o identificador (OID), que será um dos identificadores indicados na tabela acima, e a operação, que neste caso iremos usar Walk. A operação Walk faz com que o programa exiba todos os parâmetros e OIDs derivados do principal OID indicado.

Após configurar como mencionado, pressione em Go.

Neste exemplo demonstramos o uso com o OID 1.3.6.1.2.1.1, que contém as informações de sistema do dispositivo, mas você também pode utilizar os outros OIDs indicados na tabela exibida em 1. INTRODUÇÃO.

Com isso, você está qualificado para realizar leituras dos dados disponibilizados pelo CLP por SNMP.
