Nexto Xpress - Comunicação OPC UA com IHM P5

Neste tutorial estão descritos os procedimentos para capacitar o usuário a comunicar uma IHM P5 em OPC UA com um CLP XPRESS.

Componentes

Software: Fv Designer V1.6.64; MasterTool 3.52

CLP: XP340

Equipamento: IHM P5150ZB

Protocolos de Comunicação: OPC UA

Seções do Tutorial

1. Arquitetura

2. Desenvolvimento

   2.1. Configuração no MasterTool

   2.2. Configuração no Fv Designer

   2.3. Finalização

1. ARQUITETURA

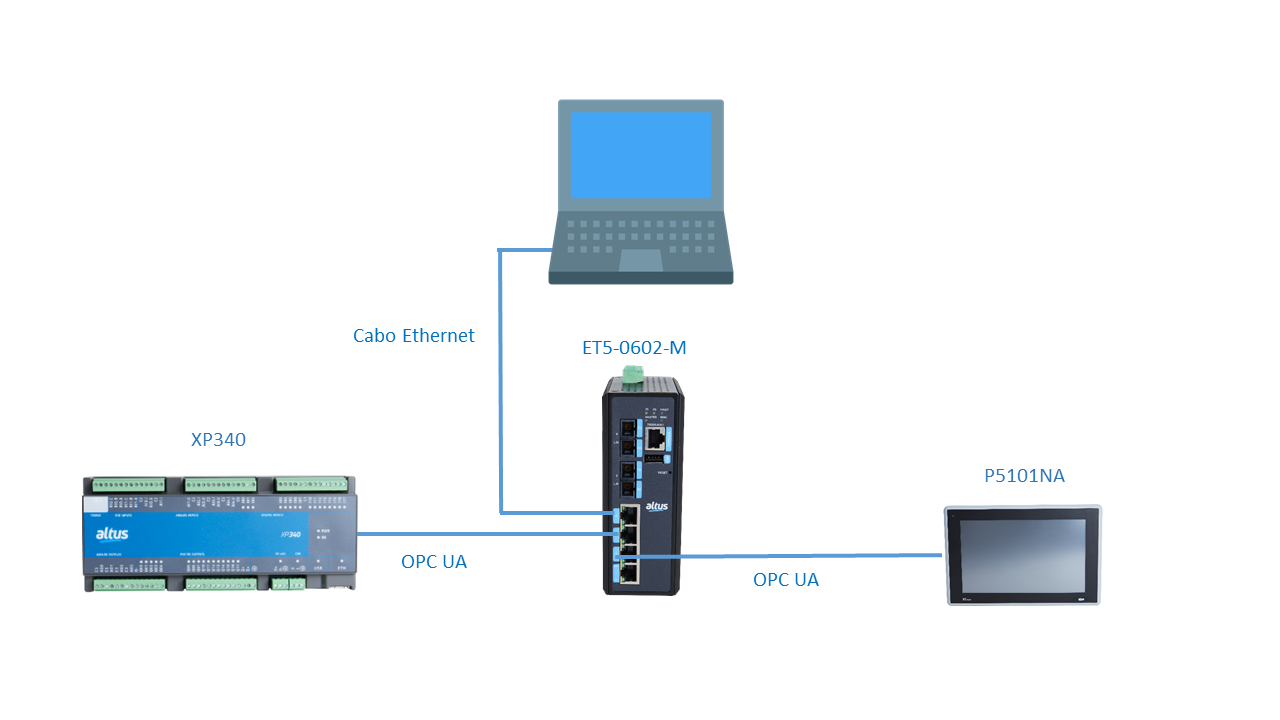

Na arquitetura deste tutorial, conectou-se via cabo ethernet o computador com um CLP XP340 e uma IHM P5150ZB, conforme mostra a imagem abaixo.

2. DESENVOLVIMENTO

2.1. Configuração no MasterTool

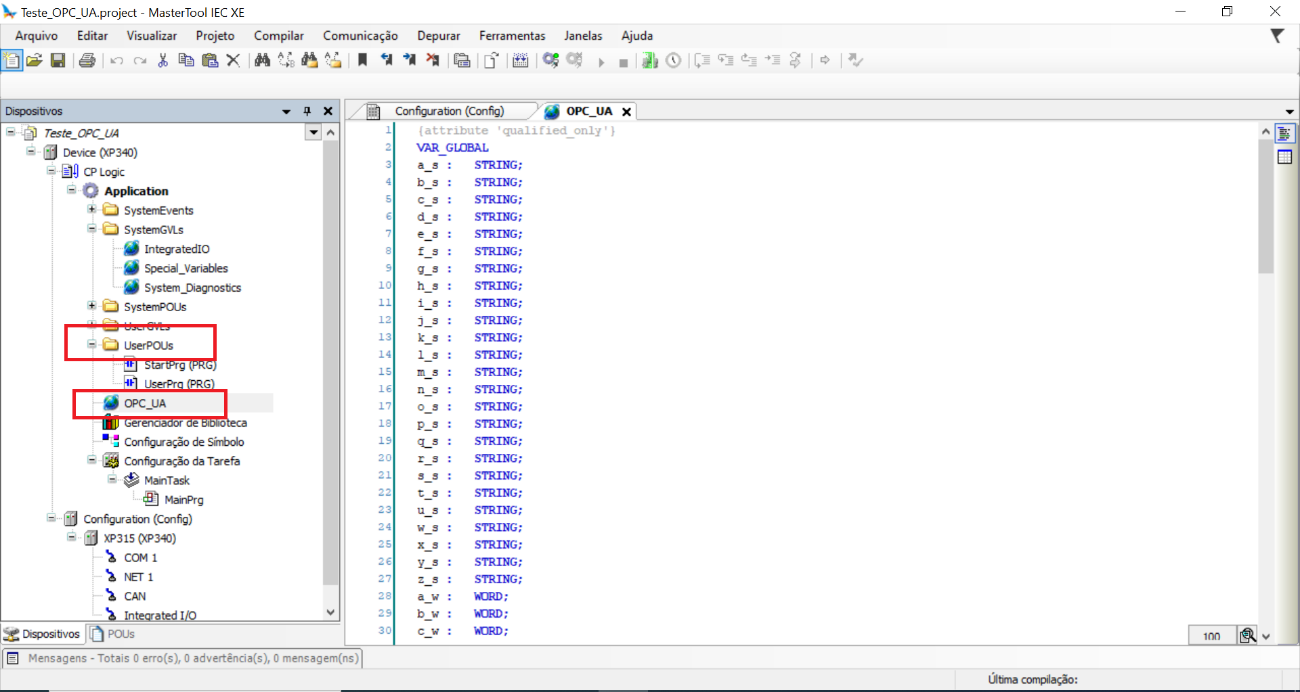

Inicialmente é preciso adicionar uma lista de variáveis globais (GVL), que neste caso foi inserida na pasta "UserPOUs", clicando com o botão direito em cima da pasta, indo na opção "Adicionar Objeto" e escolher a opção "Lista de Variáveis Globais". Dentro da pasta foi colocado as variáveis que serão utilizadas na comunicação.

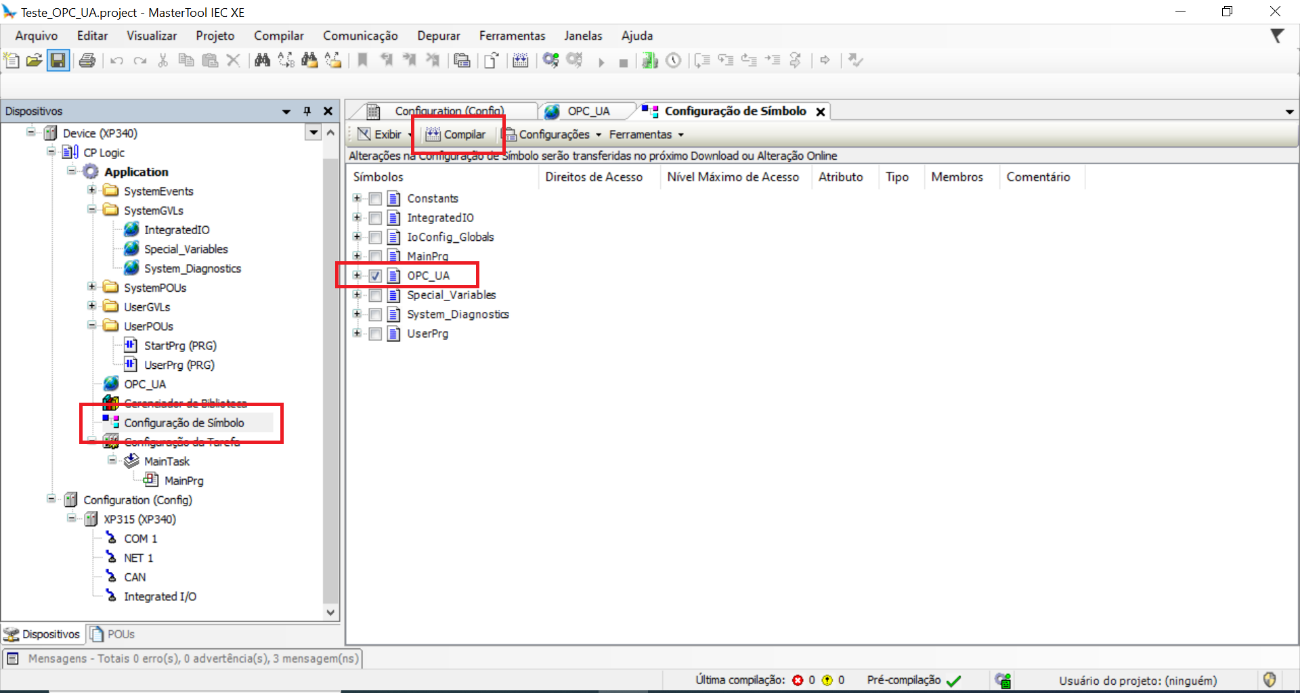

Agora, vá em Configuração de Símbolo, selecione a pasta da GVL criada anteriormente, que neste caso é "OPC_UA" e clique em "Compilar".

2.2. Configuração no Fv Designer

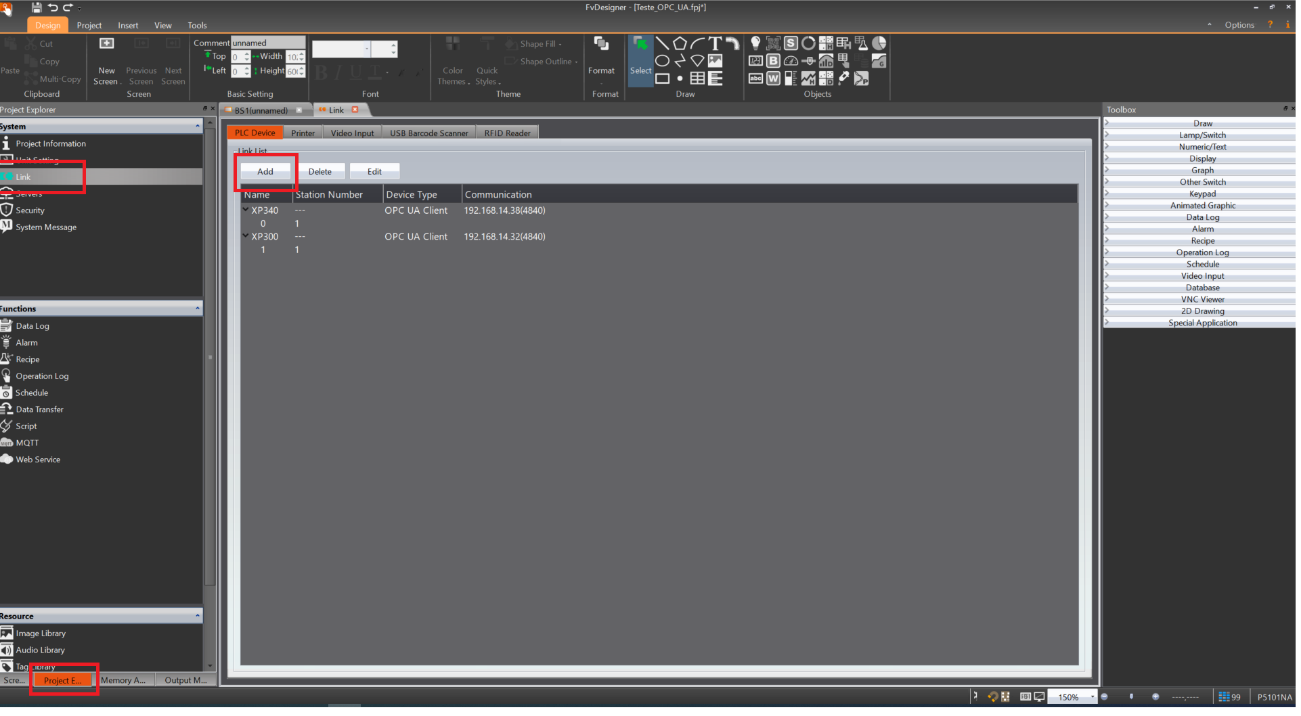

Agora é preciso configurar a comunicação no Fv Designer. Na aba Project Explorer, no canto inferior esquerdo, depois em Link, e então clique em Add para adicionar uma nova configuração.

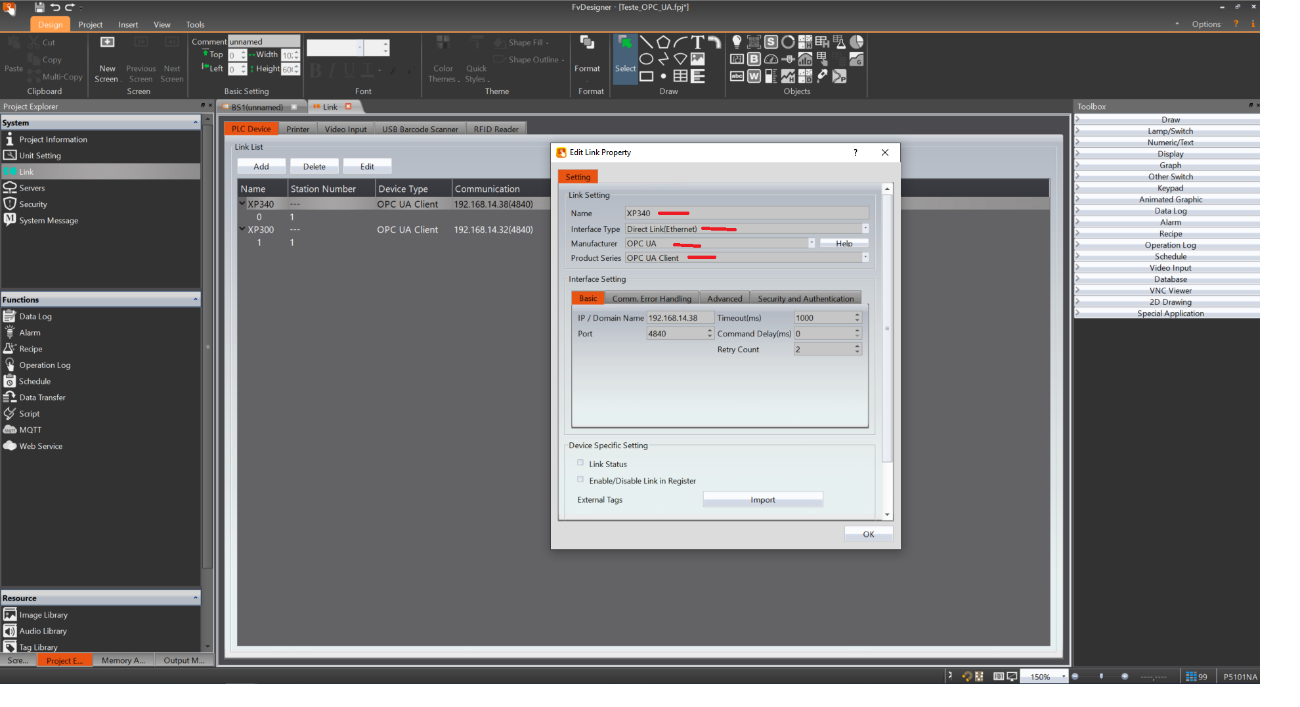

Então configure da seguinte maneira:

Aqui foi colocado o IP do CLP utilizado na comunicação e a porta do OPC UA.

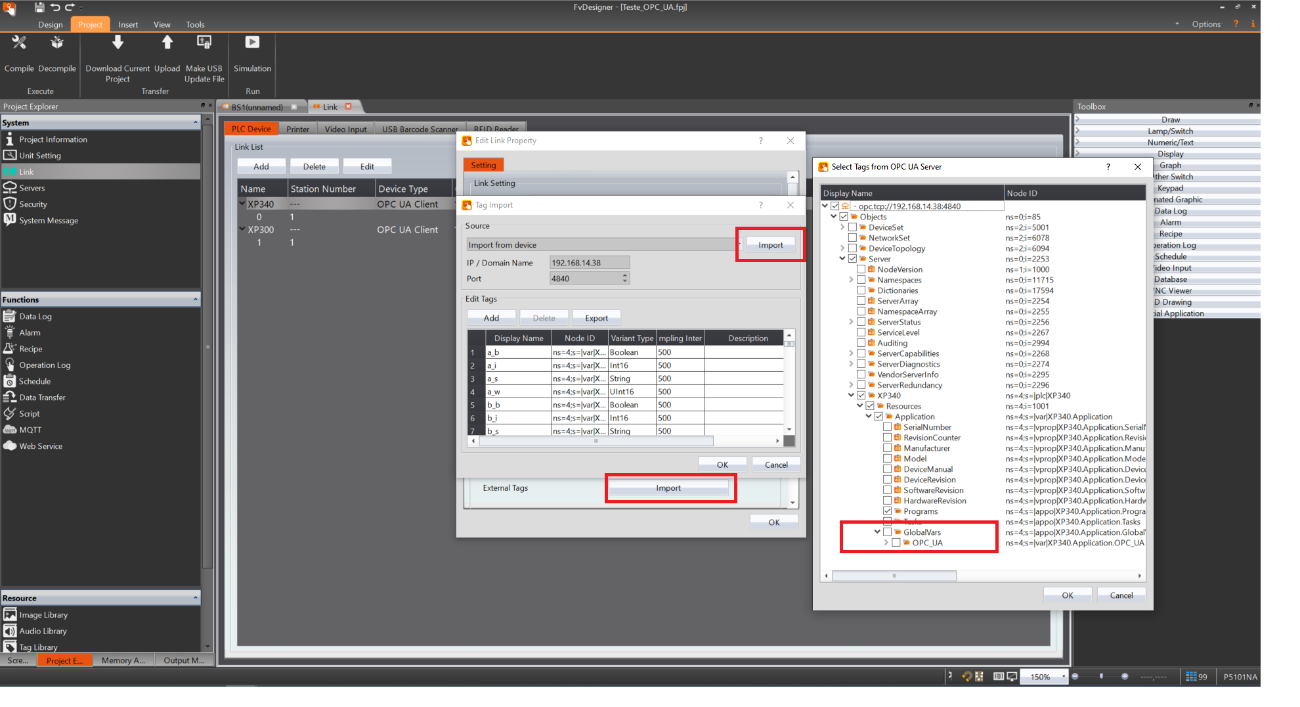

Agora é preciso importar as tags que serão utilizadas. Clique em Import, depois em Import novamente, e então abra as pastas até encontrar a GVL, então selecione-a e clique em OK.

2.3. Finalização

Para finalizar, faça o Download do projeto no MasterTool para o CLP. No Fv Designer é possível fazer dinâmicas nos objetos, atrelando as Tags da comunicação conforme a preferência, e então fazer o Download para a IHM.
