Diminuindo o tamanho do código-fonte para permitir o envio para CLP

Neste tutorial estão descritas orientações e procedimentos para capacitar o usuário a diminuir o tamanho do código fonte de um projeto quando necessário para permitir o envio para Controladores Lógicos Programáveis (CLPs).

Componentes

Software: Mastertool IEC XE 3.52

CLP: XP340

Seções do Tutorial

1.  ARQUITETURA

2.  DESENVOLVIMENTO

2.1. Modificando o projeto padrão

2.2. Finalização

1. ARQUITETURA

Para o desenvolvimento deste tutorial, a arquitetura proposta foi conectar o cabo Ethernet á um Nexto Xpress que está alimentado por uma fonte 24VDC, e depois no computador.

A versão do Mastertool utilizada foi a 3.52 e o modelo do CLP um XP340 com o firmware 1.12.29.0.

2. DESENVOLVIMENTO

Nesse tutorial será explicado os passos para diminuir o tamanho do código fonte para permitir o envio para Controladores Lógicos Programáveis (CLPs).

2.1. Modificando o projeto padrão

Primeiro, abra o Mastertool na versão ao qual deseja enviar o código fonte para o CLP;

Importante: Guarde a versão do Mastertool utilizada no seu projeto para poder fazer o upload do código fonte no futuro sem interferências.

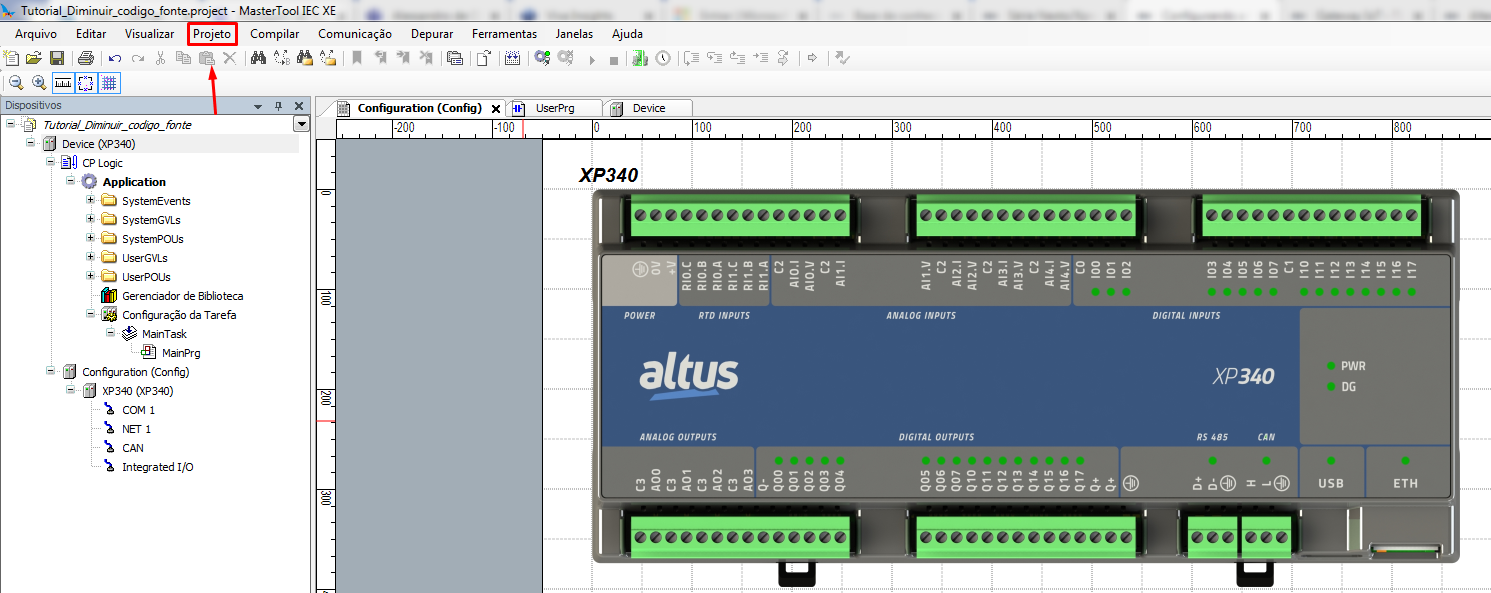

Após abrir o Mastertool e guardar a versão utilizada no seu projeto, abra a aba "Projeto" no canto superior da tela conforme a figura abaixo:

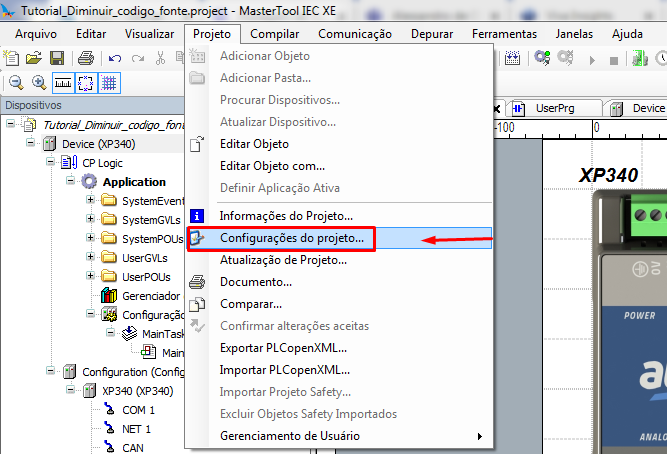

Em sequência, abra as "Configurações do projeto, conforme a figura abaixo:

Após isso, irá abrir a aba das Configurações do projeto, nela, clique na opção "Download do Código Fonte", conforme a figura abaixo:

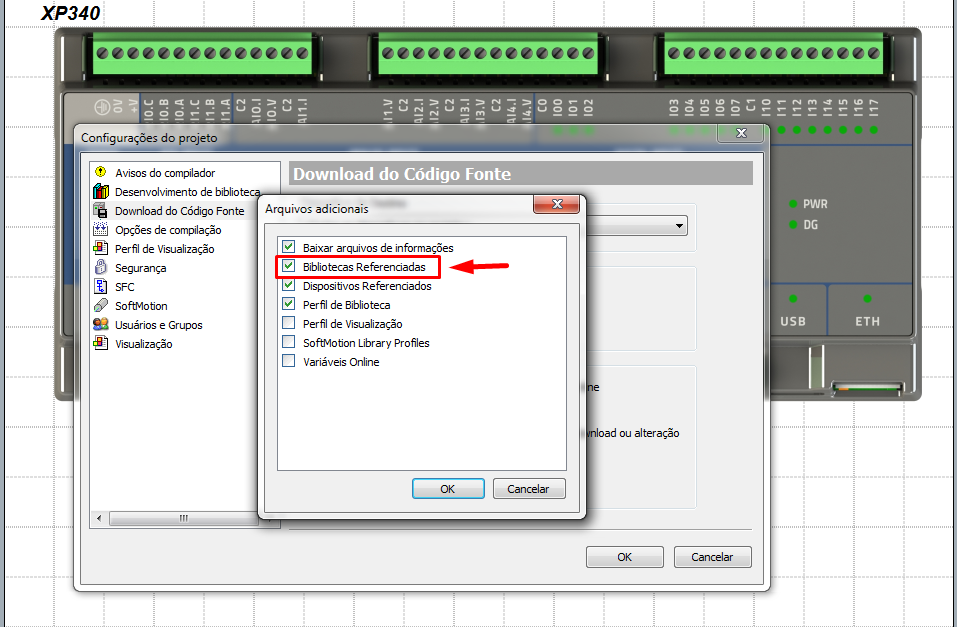

Em sequência, clique no botão "Arquivos adicionais...", para acessar a configuração do envio padrão do código fonte, conforme a figura abaixo:

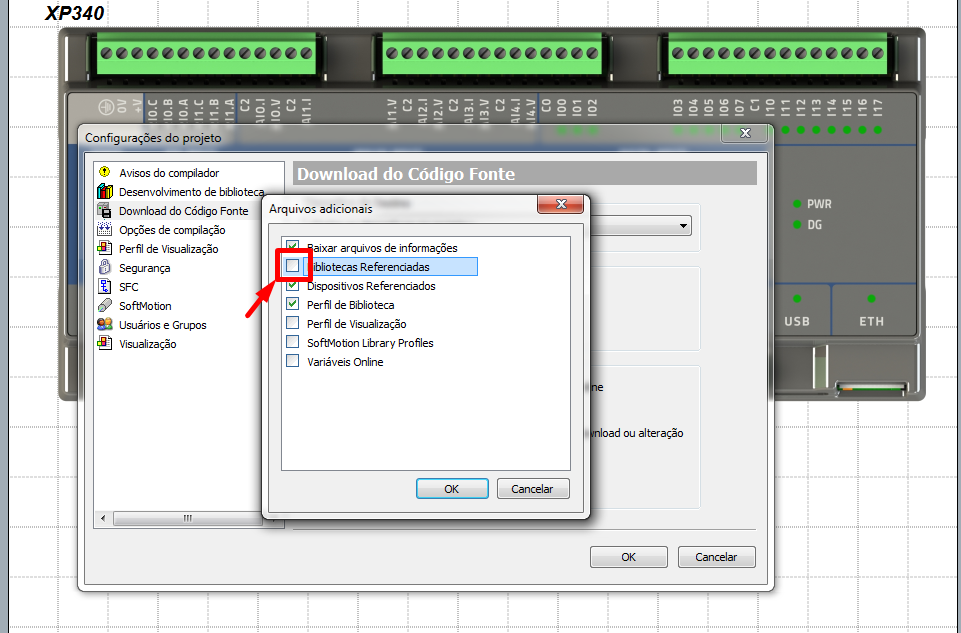

Por fim desmarque a opção "Bibliotecas Referenciadas", assim diminuindo o tamanho do código fonte e o tempo de envio do código fonte para o CLP.

Tem que estar conforme a figura abaixo:
Salienta-se que quando esta opção estiver desmarcada, estará tirando as bibliotecas padrão e as de usuário do upload do código fonte

2.2. Finalização

Feito isso, o tamanho do código fonte estará muito menor, e é só fazer o login no CLP e enviar o código fonte.

Ressalto novamente que é importante guardar a versão do Mastertool utilizada no projeto para não haver percalços no futuro, quando precisar realizar UPLOAD do backup da CPU.
