Configurando o bloco funcional Hystereses

Nesse tutorial você entederá como funciona o Bloco funcional Hystereses.

1. DESENVOLVIMENTO

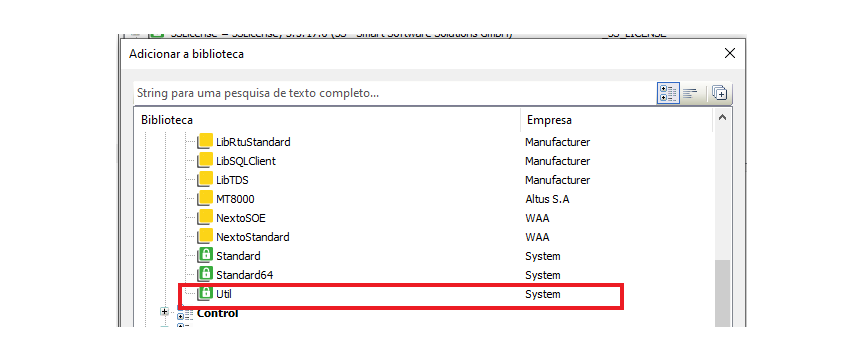

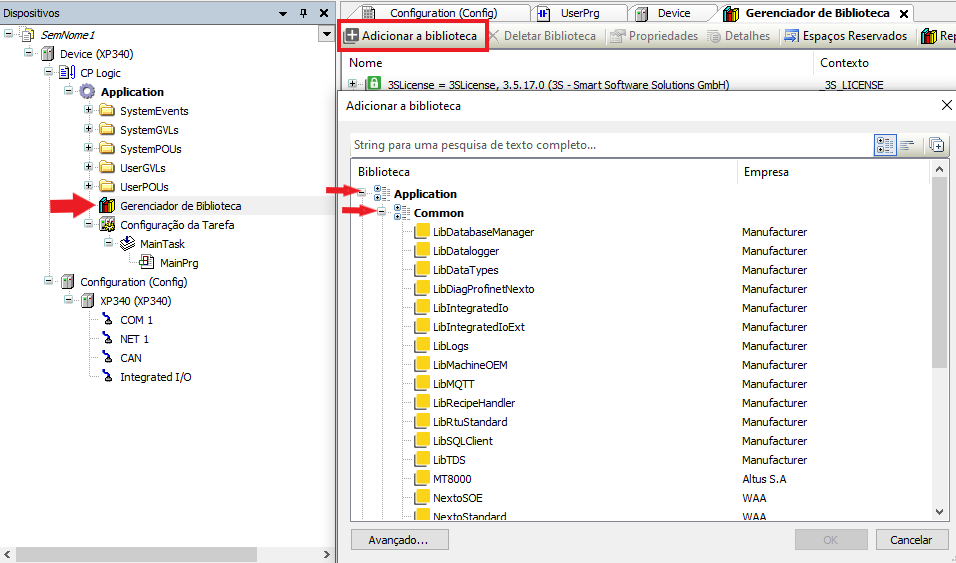

Primeiramente será necessário adicionar a biblioteca Util, pois é onde o bloco fica arquivado. Clique em Libary Manager ou Gerenciador de biblioteca >> Adicionar biblioteca >> Application >> Common, desça a lista até aparecer a palavra Util, selecione e clique em OK, ou dê um duplo clique.

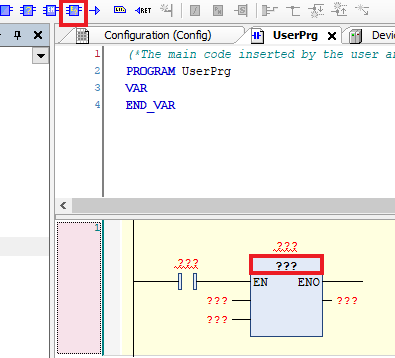

Adicione um Bloco vazio na linha que desejar, na interrogação escreva HYSTERESES

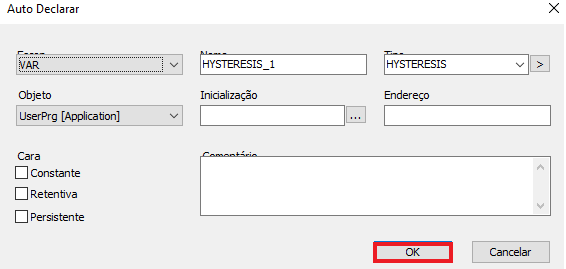

    Parametrize o bloco clicando em OK na janela seguinte que aparecer.

  Entradas:

IN; HIGH, LOW >> INT

    Saídas:

OUT >> BOOL

    Se IN estiver abaixo do valor limite LOW, OUT torna-se TRUE. Se IN exceder o limite superior HIGH, a saída será FALSE. Se IN cair abaixo do limite LOW, OUT se tornará TRUE. A saída continuará sendo FALSE até que IN mais uma vez caia abaixo de LOW e, assim, OUT torne-se TRUE novamente.

2. CONCLUSÃO

IN < LOW >> OUT == TRUE

IN > HIGH >> OUT == FALSE

LOW < IN < HIGH >> ESTADO ANTERIOR

Quando o valor o valor de IN estiver entre o valor de High e de Low o valor da saída será o valor do estado anterior
