Como utilizar WiFi no Nexto Xpress

Neste tutorial estão descritas orientações e procedimentos para utilizar a porta USB com adaptador WiFi no Nexto Xpress.

Componentes

Software: Mastertool IEC XE 3.30

CLP: XP300 com acessório XP900 (Adaptador WiFi TP-Link TL-WN721N)

Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

   2.1. Configurando o endereço de IP no CLP

   2.2. Configurando adaptador WiFi

   2.3. Conectando ao CLP com o Mastertool

1. ARQUITETURA

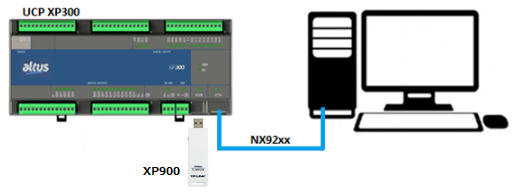

Na arquitetura deste tutorial, conectou-se a porta Ethernet da XP300 na porta Ethernet do computador através do cabo NX9202 e o adaptador WiFi TL-WN721N (XP900) foi conectado na porta USB da XP300.

2. DESENVOLVIMENTO

Neste tutorial serão mostrados os passos para acessar os CLPs da Série Nexto Xpress via adaptador WiFi (USB). Na presente configuração utilizaremos o Gateway padrão como adaptador WiFi nos conectando em uma rede WiFi existente e podendo fazer acesso ao CLP presente na rede através do Mastertool IEC XE.

Vale ressaltar a importância de ter em mãos o Manual da Série Nexto, permitindo a consulta nas etapas da aplicação. Esse documento irá lhe orientar sobre as características técnicas, instalação, programação e configurações.

2.1. Configurando o endereço de IP no CLP

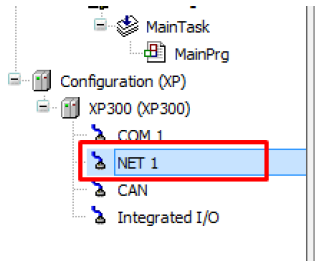

Clique em NET 1 na sua árvore de dispositivos.

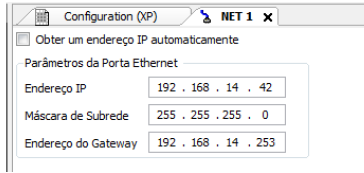

Digite um endereço de IP para o seu CLP nas configurações do projeto.

Obs.: É possível alterar o endereço IP do seu CLP pelo Easy Connection se necessário, lembre-se que ao alterar o IP do seu CLP pode ser necessário colocar o seu computador na mesma faixa de IP do CLP para voltar a ter acesso ao mesmo.

2.2. Configurando adaptador WiFi

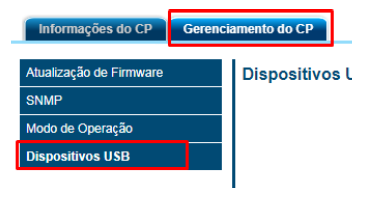

Digite o IP do seu CLP no seu navegador no computador e na página dele vá na guia Gerenciamento do CP. Nessa guia, no lado esquerdo, selecione a opção de menu Dispositivos USB.

Caso necessário usuário e senha, basta digitar "admin", "admin" , respectivamente.

• Conecte o modem WiFi na porta USB do seu CLP.

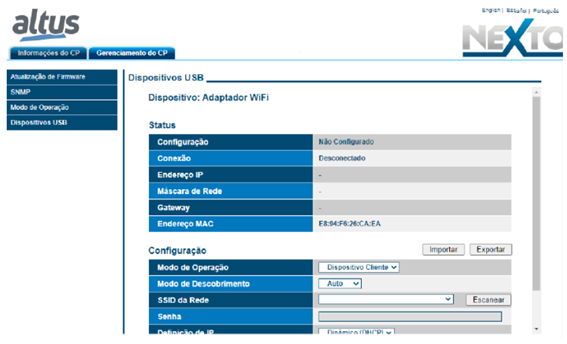

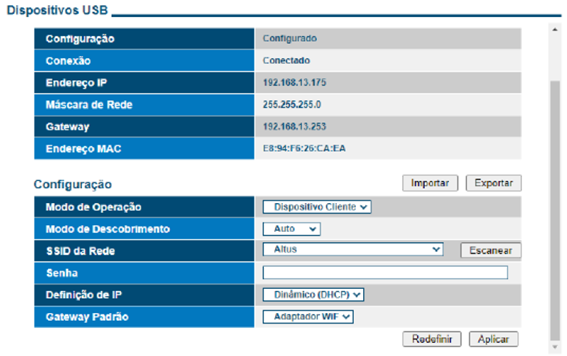

A figura abaixo contendo as configurações do adaptador WiFi deverá ser exibida em sua tela.

Em relação aos parâmetros temos as seguintes informações:

• Modo de Operação: define como o adaptador WiFi funcionará (atualmente, apenas o modo cliente é suportado).

• Modo de Descobrimento: define qual é o método para definir a rede WiFi. Se selecionado como "Auto", o botão "Escanear" deve ser usado para escolher a rede desejada. Se selecionado como "Manual", o nome do SSID e do Tipo de segurança deve ser digitado manualmente.

• SSID da Rede: Quando o modo de descobrimento estiver definido como "Auto", esse campo mostrará as redes disponíveis encontradas no processo de verificação, classificadas do melhor ao pior nível de sinal (de cima para baixo). Quando o modo de descobrimento está definido como "Manual", este campo deve ser preenchido com o SSID da rede desejada.

• Tipo de Segurança: Esse campo estará disponível apenas quando o modo de descobrimento estiver definido como "Manual"(o modo "Auto" seleciona automaticamente o tipo de segurança fornecido pela rede escaneada). Este campo define o tipo de segurança usada na rede WiFi, que pode ser "Pública" ou "WPA2-Personal".

• Senha: é aqui que você precisa digitar a senha da rede WiFi. O campo será bloqueado automaticamente se o Tipo de segurança estiver definido como "Pública" ou se a rede escaneada escolhida não usar um protocolo de segurança.

• Definição de IP: define se o adaptador WiFi definirá o endereço IP dinamicamente (atribuído pelo servidor DHCP da rede) ou estaticamente (onde o usuário precisará inserir as configurações de IP manualmente).

• Endereço IP, Máscara de Rede e Gateway: disponível apenas quando a definição de IP é definida como "Estático". Esses campos serão usados para configurar os parâmetros de rede do adaptador WiFi.

• Gateway Padrão: esse campo define qual interface de rede será usada como gateway para acessar a Internet. É possível escolher o "Adaptador WiFi"ou a "Ethernet Local" para esta função.

Preencheremos os dados da seguinte forma:

• Modo de Operação: Dispositivo Cliente;

• Modo de Descobrimento: Auto;

• SSID da Rede: Clicamos em (Escanear) e escolhemos a rede WiFi onde o modem será conectado;

• Senha: Senha da sua rede WiFi selecionada acima;

• Definição de IP: Estático;

• Endereço IP, Máscara de Rede e Gateway: Utilizaremos um IP disponivel na nossa faixa de IP onde o adaptador se conectará.

Ex.:

• IP: 192.168.1.20

• Máscara: 255.255.255.0

• Gateway padrão: 192.168.1.1 -> deve ser o mesmo configurado em sua rede WiFi;

Para facilitar as configurações de rede é possível utilizar o comando "ipconfig" em seu CMD, afim de constatar suas configurações de rede atuais.

• Gateway Padrão: Adaptador WiFi.

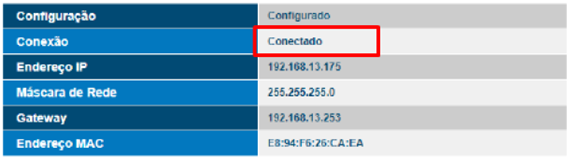

Clique em aplicar, e observe o campo destacado na figura abaixo:

O campo conexão deverá estar com o status de conectado e logo abaixo as configurações de IP aplicadas no passo anterior deverão ser exibidas.

2.3. Conectando ao CLP com o Mastertool

Feitos os passos anteriores, retire o cabo Ethernet do seu CLP e garanta que seu computador esteja conectado à mesma rede WiFi que o adaptador está conectado.

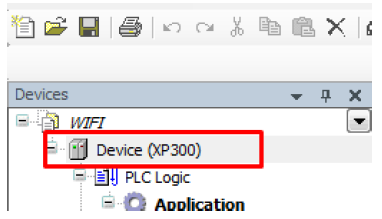

• No Mastertool, clique em Device.

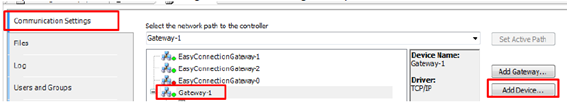

• Clique em Communication Settings e selecione um gateway existente.

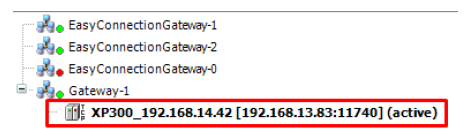

• Clique em Add Device e em seguida digite o IP configurado no adaptador WiFi. Em seguida o mesmo deverá ser listado abaixo do Gateway. Abaixo podemos conferir como o Mastertool estancia esse device.

Note que o endereço configurado na NET 1 no passo 1 é apresentado em um primeiro momento e logo após ele é apresentado o endereço do modem WiFi configurado.

• Dê um duplo clique sobre o dispositivo estanciado no Gateway - 1 e logo em seguida seu CLP estará apto a receber o projeto desenvolvido no Mastertool IEC XE.
