Este tutorial tem o objetivo de demonstrar um procedimento para realizar download de um projeto em um Xpress por meio da porta USB.
Seções do Tutorial
1. ARQUITETURA
2. DESENVOLVIMENTO
3. VÍDEO
1. ARQUITETURA

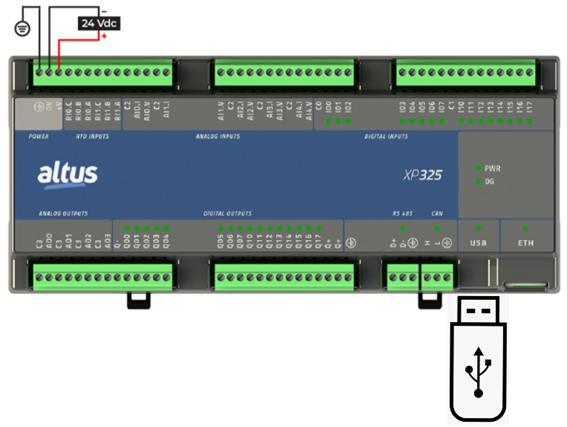

Na arquitetura deste tutorial, será conectado à porta USB da XP325 um Pen Drive que contém o arquivo com o projeto para download.
2. DESENVOLVIMENTO
Neste tutorial, será demonstrado um procedimento para realizar download do projeto através de um Pen Drive conectado à porta USB do Xpress.

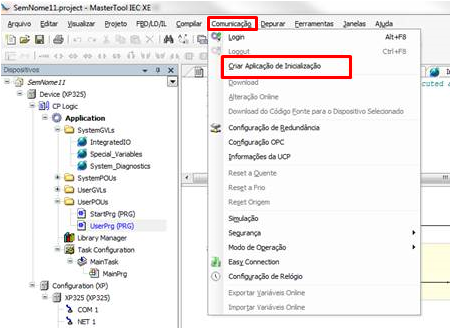

Primeiramente, com o Pen Drive formatado para FAT32 e conectado ao computador onde encontra-se o projeto, abra o mesmo no software MasterTool IEC XE. Na aba Comunicação da barra superior do software, clique em Criar Aplicação de Inicialização.

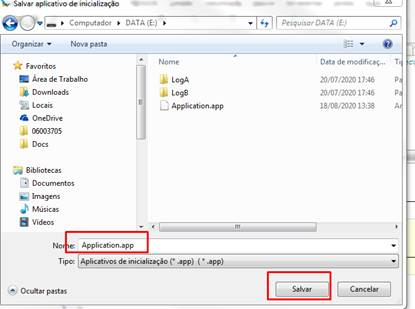

A janela Salvar aplicativo de inicialização abrirá. Para salvar o arquivo Application.app, selecione a raiz do Pen Drive e clique em Salvar.

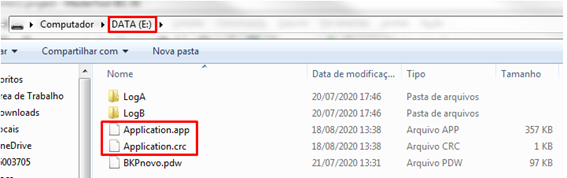

Realizando estes passos, os arquivos .app e .crc deverão estar salvos na raiz do Pen Drive, conforme a imagem abaixo:
Por fim, com o Xpress desenergizado, conecte o Pen Drive na porta USB dele e energize-o. Dessa forma, o Xpress irá iniciar a aplicação e assumir o endereço IP do projeto criado na aplicação de inicialização.
3. VÍDEO
Esse vídeo irá mostrar o mesmo procedimento.
