Este tutorial demonstrará como inserir o bloco PID no Master Tool IEC XE.
A versão utilizada do software neste tutorial é 3.15.
1. Adicionando biblioteca
Com o projeto criado, vá em Gerenciador de Biblioteca (Library Manager)
Agora clique em Adicionar Biblioteca (Add Library)

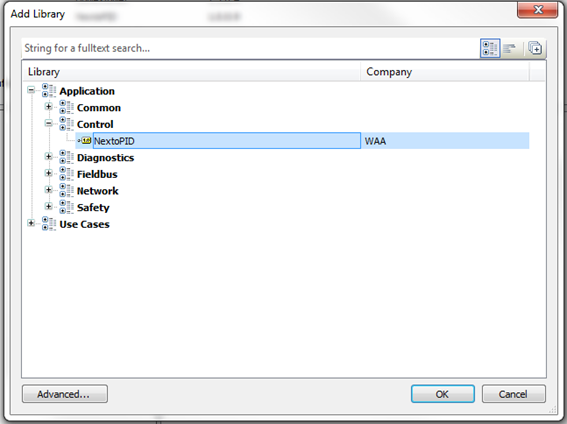

Selecione NextoPID como mostrado abaixo e clique em OK
2. Adicionando o bloco
Instalada a biblioteca, adicione uma Box no Ladder.
Clique nos ``???`` na parte interior do bloco, digite PID e pressione Enter.
Esse é o bloco PID com suas entradas e saídas.
