Nesse tutorial você irá aprender a criar uma biblioteca no MasterTool IEC XE. Bibliotecas são úteis para padronizar uma operação, simplificando sua utilização em outros projetos.
Abra o MasterTool IEC XE e clique em "Novo Projeto..." e selecione "Biblioteca Vazia" em templates. Defina o local em que o MasterTool irá salvar os arquivos e clique em OK.
Na árvore de dispositivos clique em "Biblioteca->Acrescentar Objeto->POU..."
Selecione o nome e a linguagem da sua POU. Nessa POU será onde escreverá o código da função da sua biblioteca.
A função na nossa biblioteca de exemplo irá elevar o número de entradas (X) ao cubo (x^3) e retornar esse valor através de Y. Para realizar essa função, digite o seguinte código:
O próximo passo é clicar em "Biblioteca->Acrescentar Dispositivo->Library Manager..." na árvore de dispositivos.
Clique em "Acrescentar Biblioteca" e adicione a biblioteca Standard.
Vá em "Projeto->Informações de Projeto...".
Defina o nome e versão da sua biblioteca.
Clique em "Compilar->Verificar Todos Objetos Listados".
O MasterTool irá checar as POUs por erros. Quando terminar, a aba de Mensagens deverá apresentar 0 erros.
Por último, clique no botão amarelo nomeado "Salvar Projeto e Instalar no Repositório de Bibliotecas".

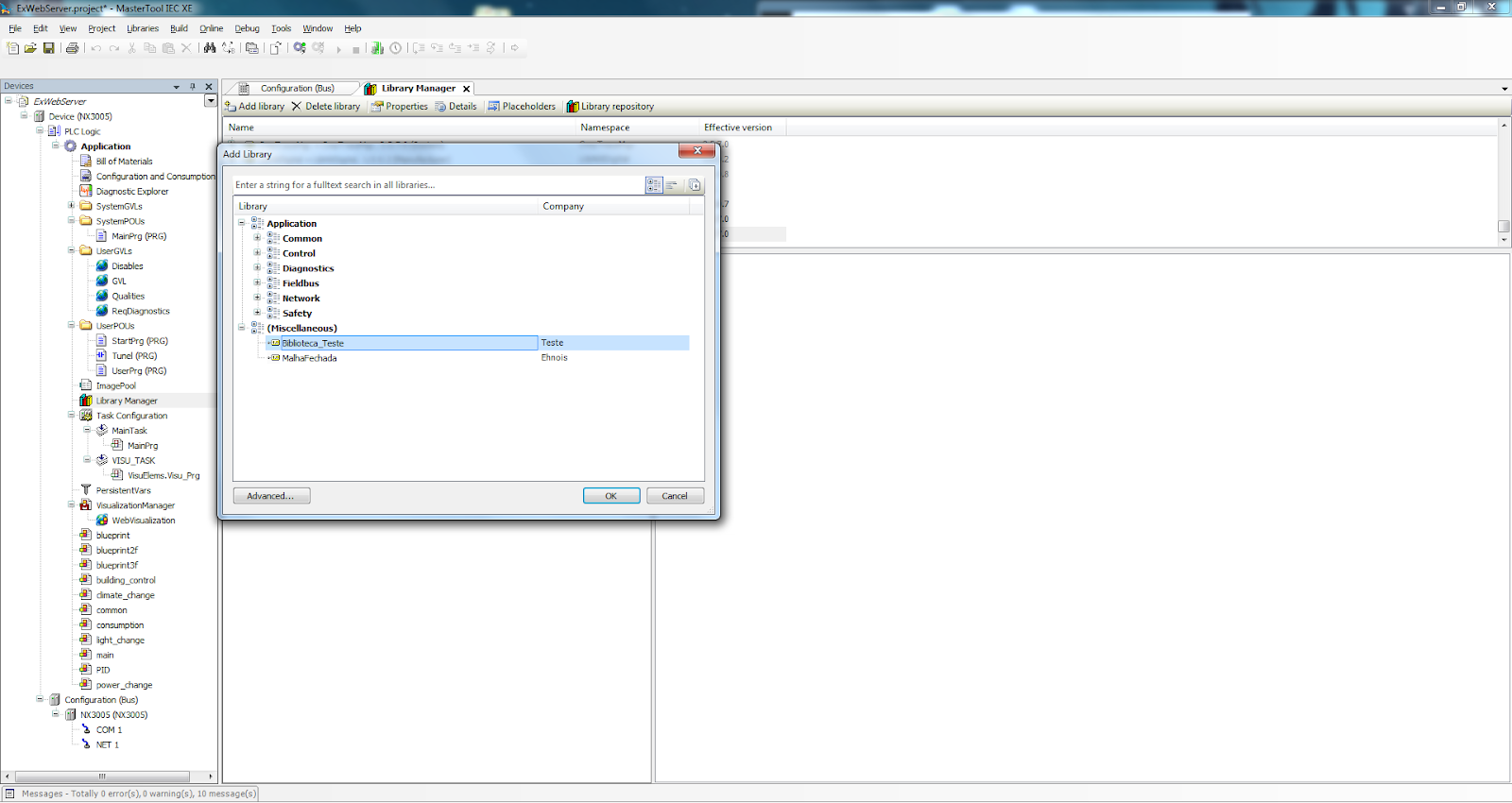

Sua biblioteca está pronta. Para utilizá-la em outro projeto, abra o Library Manager no projeto desejado e acrescente a biblioteca criada.
