IHM P2 - Como acessar o Service Menu

Neste tutorial estão descritas orientações e procedimentos para acessar o Service Menu da IHM dos modelos P2.

Componentes

Software: FvDesigner v1.5.81

IHM: P2

Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

   2.1. Acessando o menu via IHM

   2.2. Acessando o menu via software

1. ARQUITETURA

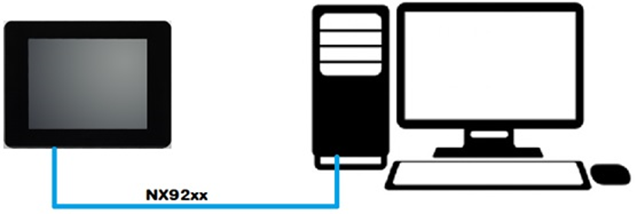

Na arquitetura deste tutorial foi conectada uma IHM P2102NK à um computador através do cabo NX92xx.

2. DESENVOLVIMENTO

Neste tutorial será mostrado como acessar o menu de uma IHM P2 de qualquer modelo da série.

Vale ressaltar a importância de ter em mãos o Manual da Série P2 permitindo a consulta do usuário nas etapas da aplicação. Esse documento irá lhe orientar sobre as características técnicas, instalação mecânica, programação inicial, configurações e futuras manutenções.

2.1 Acessando o menu via IHM

Neste acesso não é necessário que a IHM esteja conectada a um computador ou controlador, basta a correta instalação elétrica (conforme o manual da IHM).

Primeiro, energize a IHM e no mesmo momento posicione o dedo no canto direito superior da tela.

A IHM irá inicializar. Um ícone de carregamento irá aparecer no canto esquerdo superior, mantendo o dedo na mesma posição.

Após alguns segundos o menu “System Settings” irá aparecer na tela.

No menu "System Settings" é possível rodar o projeto na opção “Run Project” ou acessar as configurações da IHM na aba “Settings”.

Em “Settings” é possível acessar:

• COM Port: Configurações das portas de comunicação COM1 e COM2

• Network: Configurações da porta de comunicação Ethernet

• Servers/Iot: Configurações FTP, VNC e Iot

• Link: Configurações protocolos de comunicação

• Display: Configurações da tela como linguagem, rotação e brilho

• Calibration: Calibrar toque

• Time: Configuração de data e hora

• System Info: Informações do Sistema como nome do dispositivo, versão de OS e Firmware

• MISC: Configurações gerais (restauração de fábrica, buzzer, modo do cursor), segurança (senha remota e identificação do cliente) e reiniciar

2.2 Acessando o menu via software

Outra maneira de acessar o menu da IHM P2 é através do software FvDesigner. Para isso, abra o projeto e na aba “Tools” vá em “Remote System Setting”.

O endereço de IP da IHM deve ser informado no campo “IP Address” e então a conexão é feita. As opções “Link” e “Calibration” somente podem ser acessadas abrindo o menu pela IHM, as demais opções podem ser configuradas pelo software.
