Sincronismo entre IHM P2 e CLP

Neste tutorial, você irá aprender a sincronizar a data e hora de uma IHM P2 com a data e hora de um CLP por meio do protocolo Modbus.

Componentes:

Softwares utilizados: FvDesigner | MasterTool

CLPs utilizados: NX3008

IHMs utilizadas: P2

Seções do Tutorial:

1. PROJETO DO CLP

2. PROJETO DA IHM

3. FINALIZAÇÃO E TESTES

1. PROJETO DO CLP

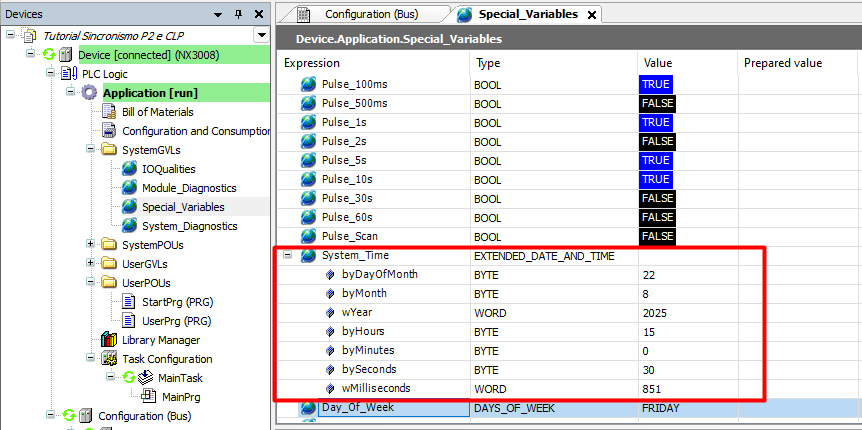

No CLP, você tem tem uma GVL chamada Special_Variables na pasta SystemGVLs. Dentro dela, podemos encontrar uma variável chamada System_Time, da estrutura Extended_Date_And_Time que contém as variáveis do RTC do CLP.

Para uma maior precisão das horas, sugerimos utilizar um servidor NTP caso o CLP tenha acesso à internet ou tenha um computador com uma API de SNTP.

Como na P2 não temos acesso a um servidor NTP, devemos compartilhar esses dados via rede, por exemplo usando modbus. Neste exemplo, usarei Modbus TCP.

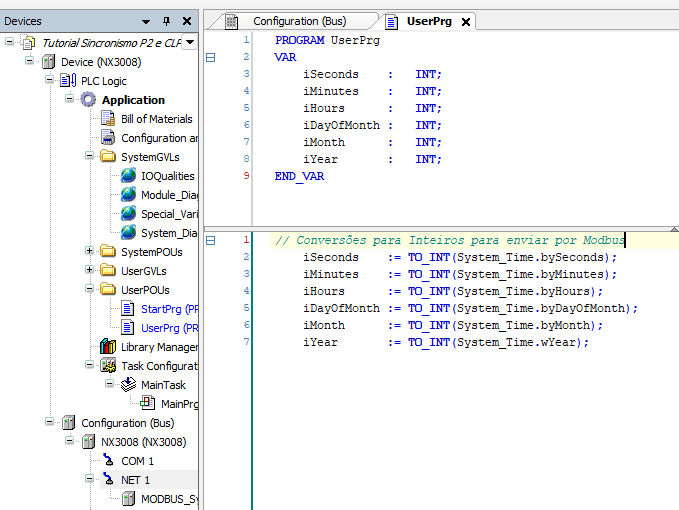

Para enviar os valores à IHM, vamos primeiro transformar as variáveis de System_time em inteiras, assim como realizado na imagem abaixo.

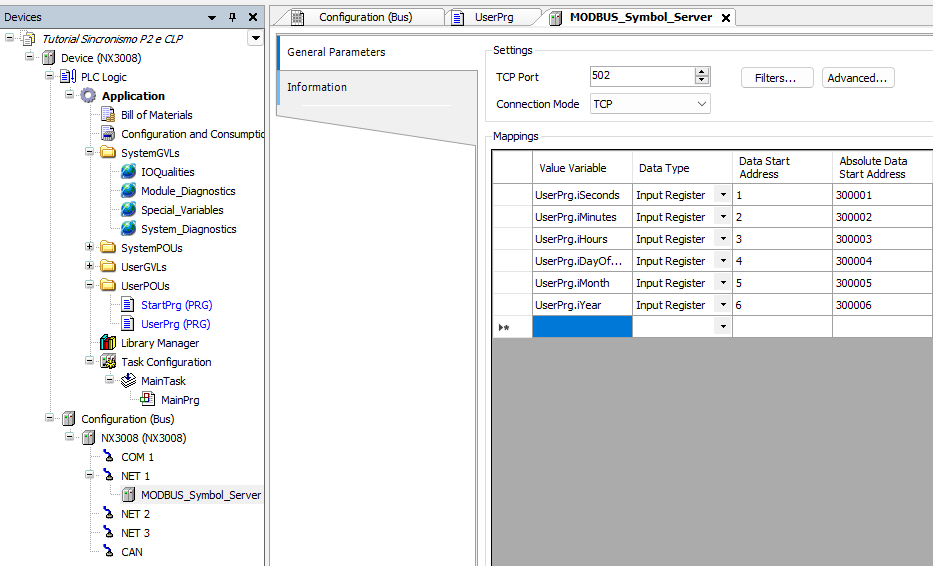

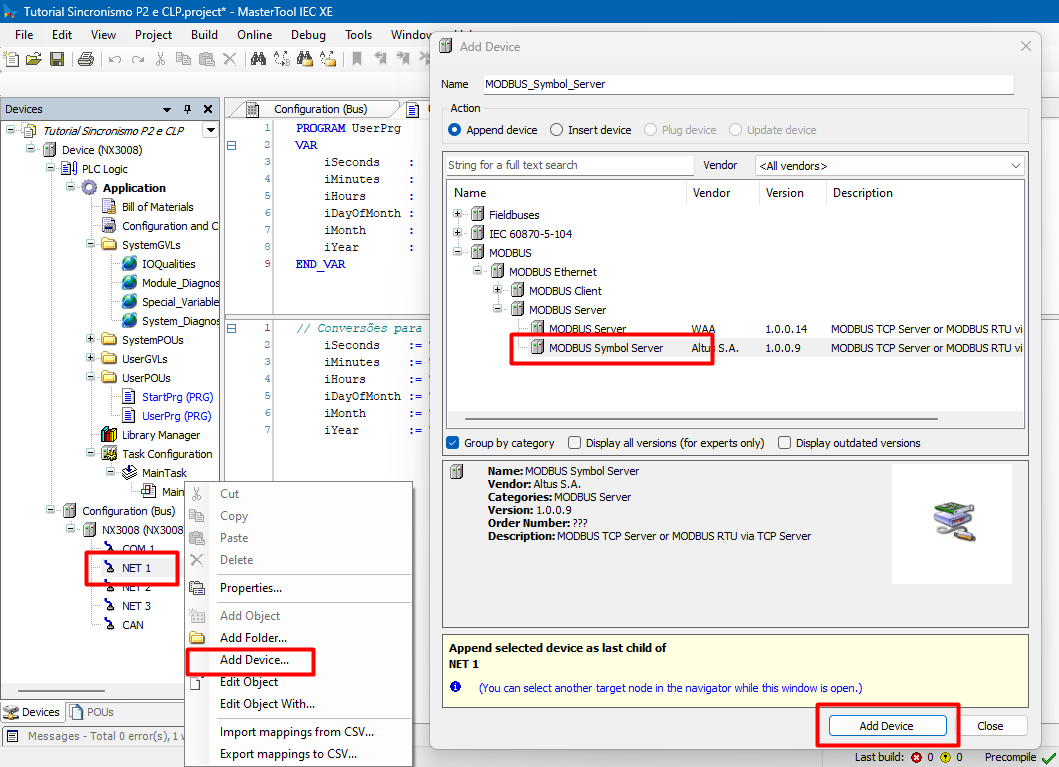

E declarar um Modbus Symbol Server, onde iremos adicionar as variáveis criadas.

Carregue o projeto na CPU, e passe para o próximo passo.

2. PROJETO DA IHM

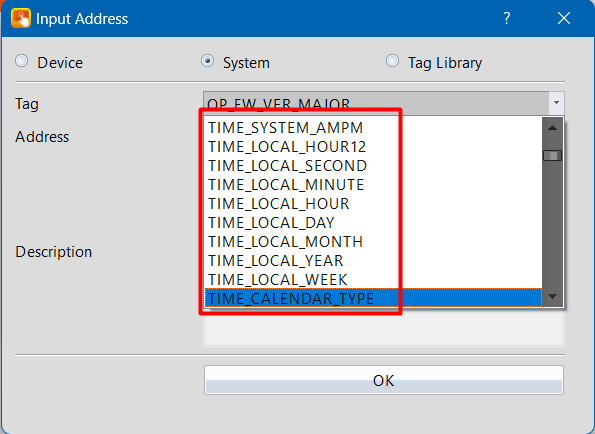

Antes de iniciar a configuração do projeto, mostro abaixo algumas variáveis especiais.

No nosso exemplo, vou fazer uma escrita das variáveis que disponibilizamos no Modbus do CLP na IHM.

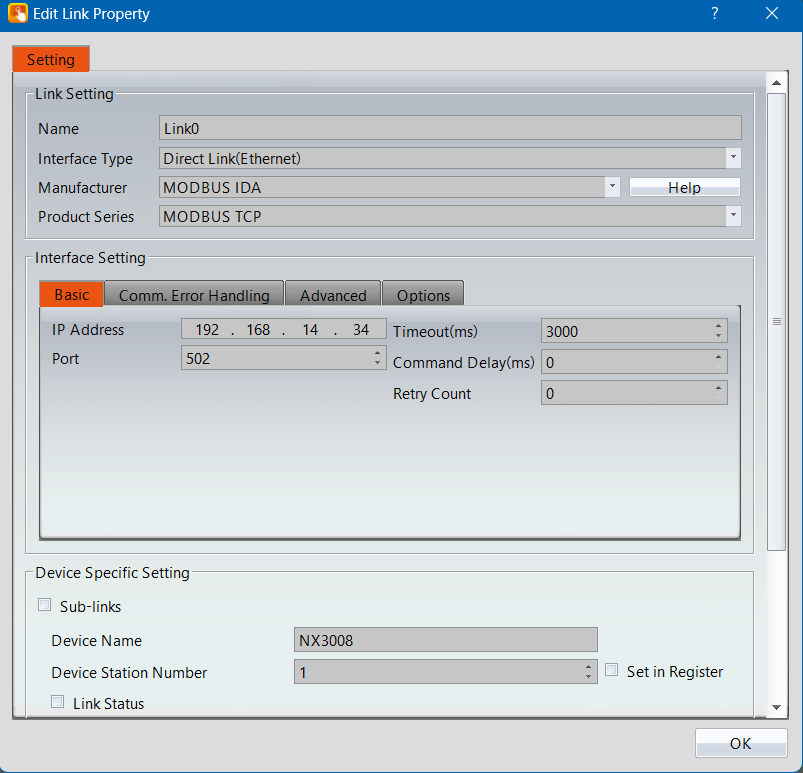

Primeiramente, vamos declarar o controlador Modbus como cliente da comunicação, definir o IP, zerar as retentivas de reconexão.

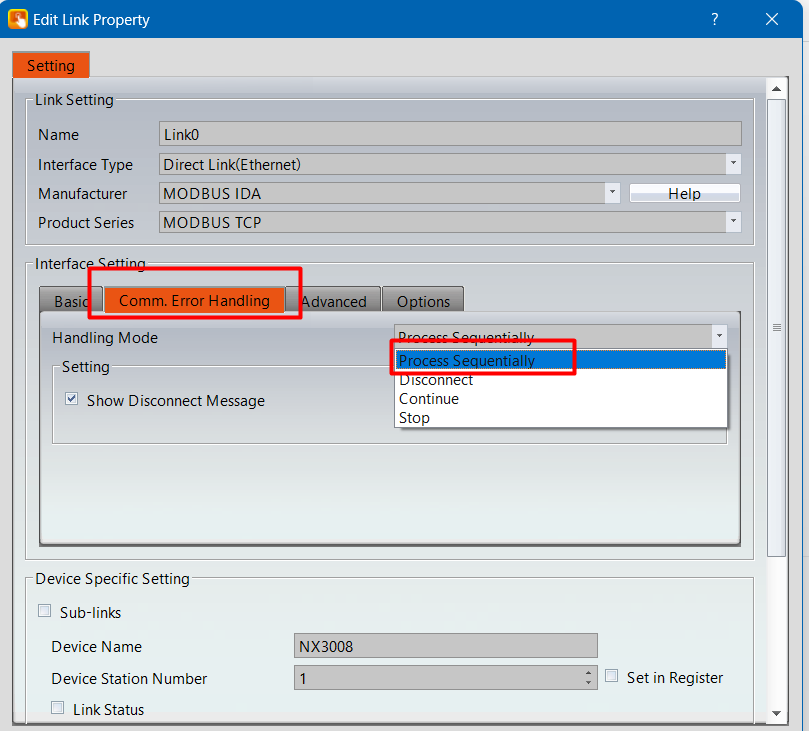

Na guia Comm.ErrorHandling, selecione a opção Process Sequentially

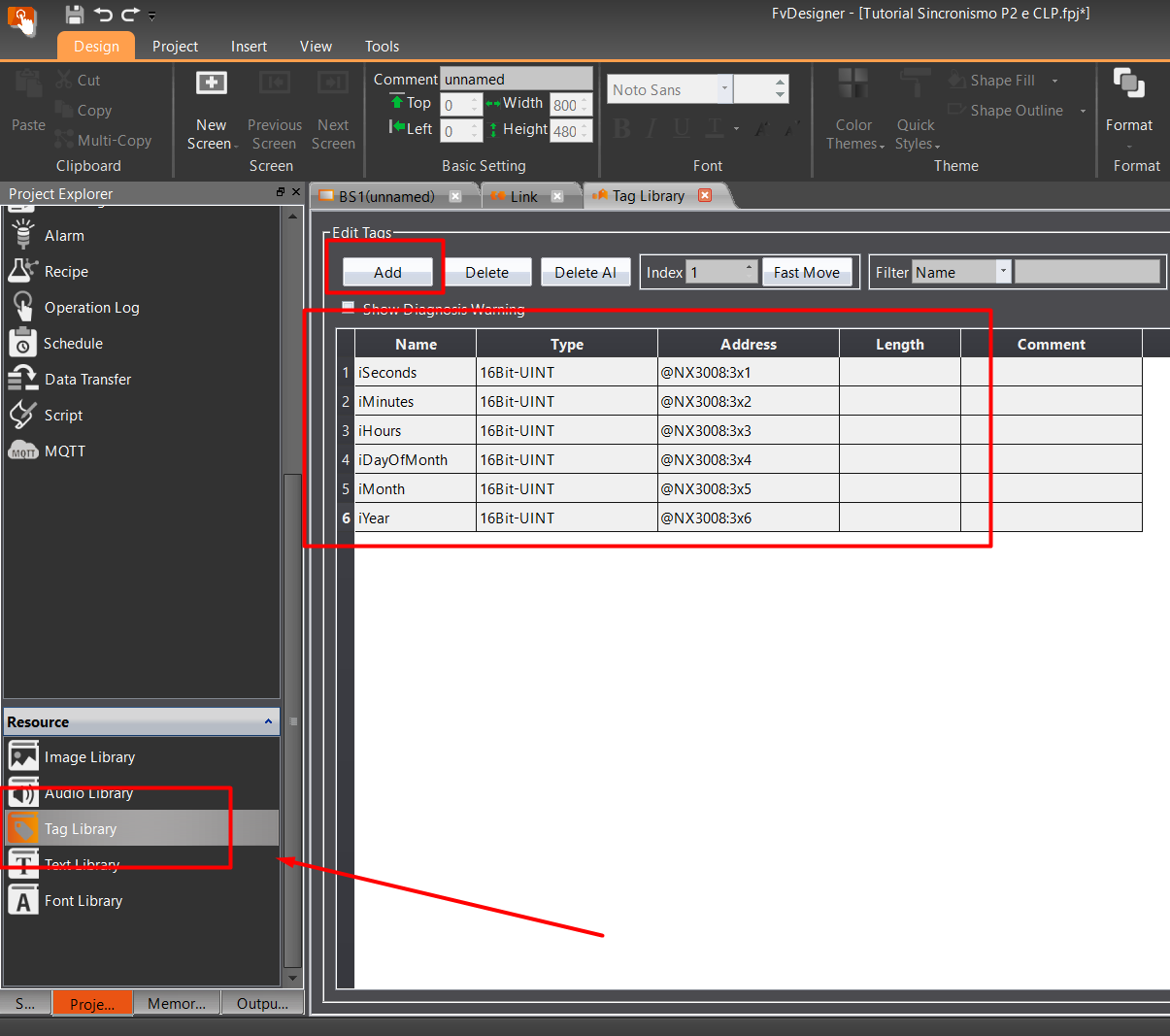

Agora iremos declarar as variáveis que irão receber os valores do CLP. Obs: note que elas estão na mesma ordem e com os mesmos endereços que as variáveis especiais da IHM.

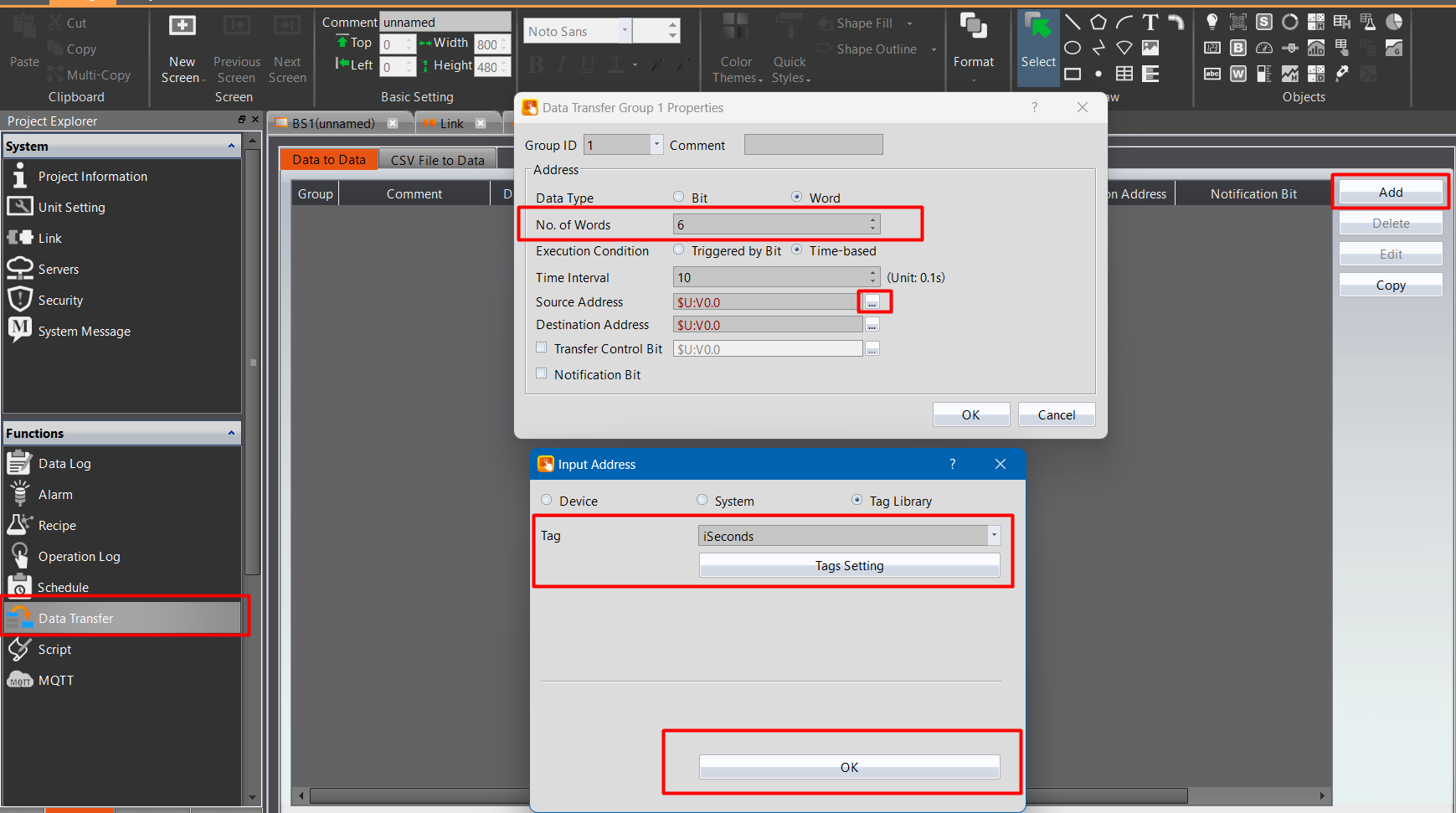

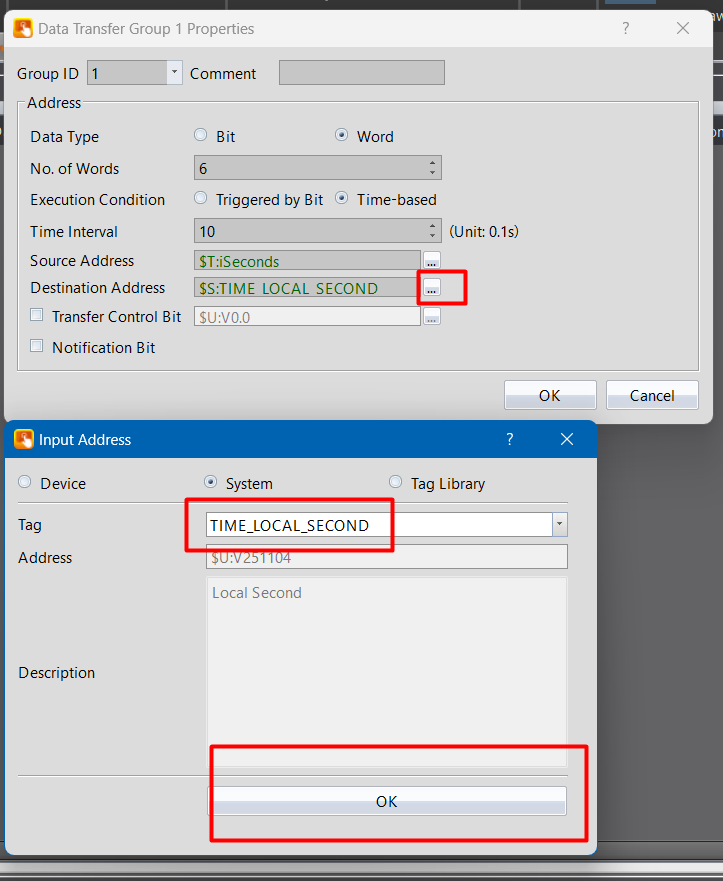

Após adicionar as variáveis na Tag Library, vamos usar a função Data Transfer. Nela, declaramos a transferência entre os dados de seis words entre iSeconds e TIME_LOCAL_SECOND a cada segundo.

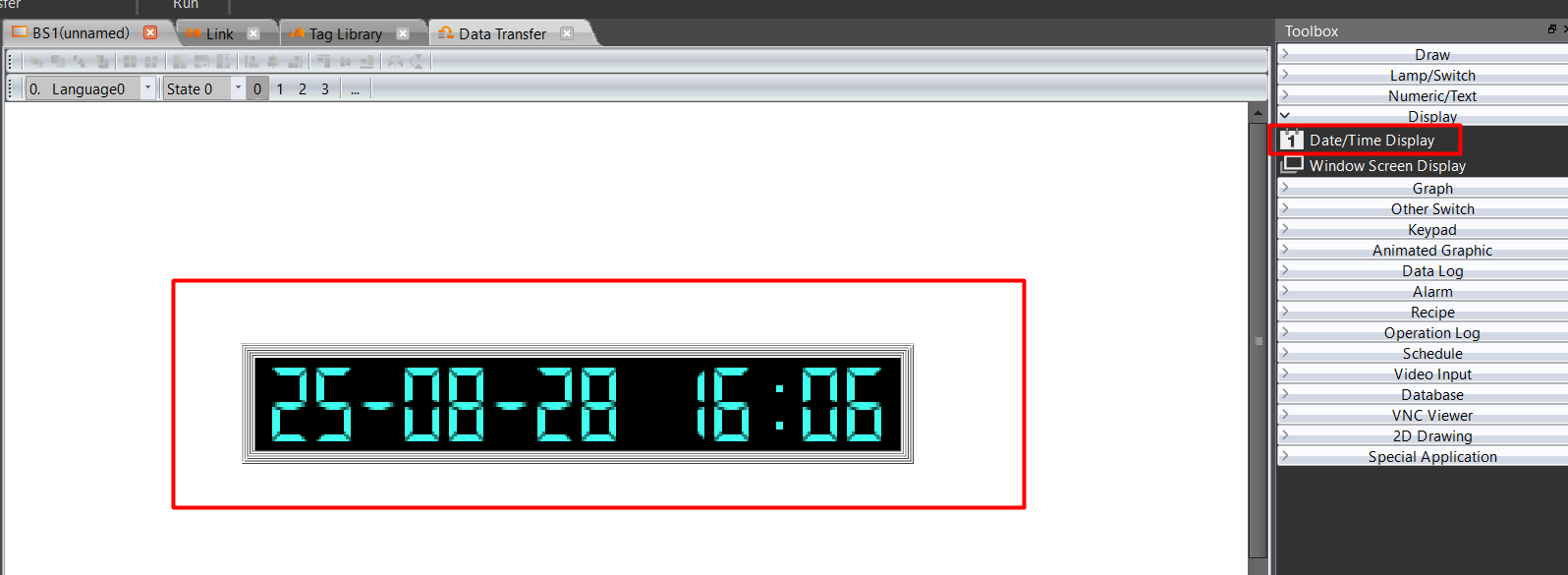

Feito isso, para visualizar a data e hora do sistema, adicionaremos na tela um objeto chamado Date/Time Display, onde poderemos ver a hora do CLP sendo enviada para a IHM.

3. FINALIZAÇÃO E TESTES

Após fazer as configurações indicadas, carregue os projetos na CPU e na IHM, e verifique se as datas dos dispositivos estão iguais.
