Neste tutorial, você irá aprender a utilizar a função Pass Through para se comunicar com um CLP FBs.

Componentes

Software: FvDesigner e WinProLadder

Hardware: IHM P2070NK e FBs-24MCT

Seções do Tutorial

1. ARQUITETURA

2. CONFIGURANDO PASS THROUGH NA IHM

3. ACESSANDO O FBS

1. ARQUITETURA

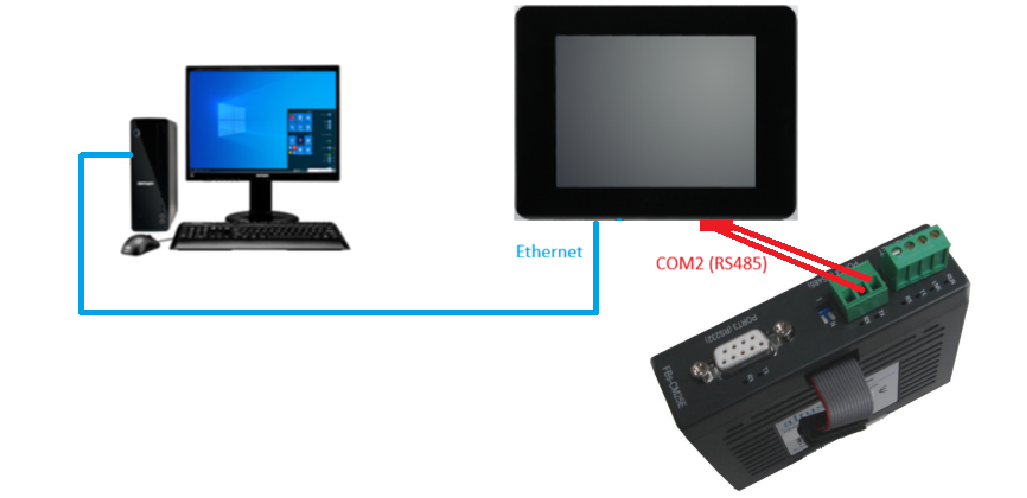

Para utilizar o Pass Through para se comunicar com o FBs, iremos conectar o computador com a IHM por meio de um cabo Ethernet, e conectar a porta serial da IHM (COM2) com a porta RS485 do módulo de expansão FBs-CM25E.

2. CONFIGURANDO PASS THROUGH NA IHM

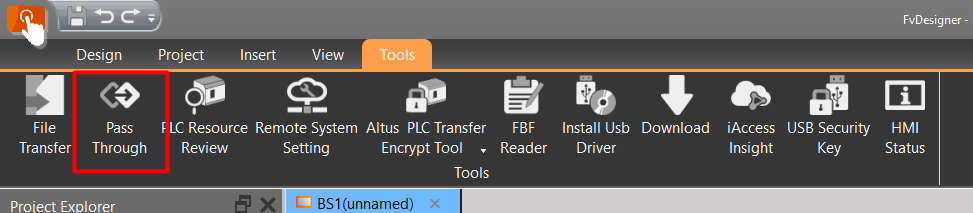

Primeiramente, vamos abrir o FvDesigner, abrir um projeto e ir em Ferramentas -> Pass Through.

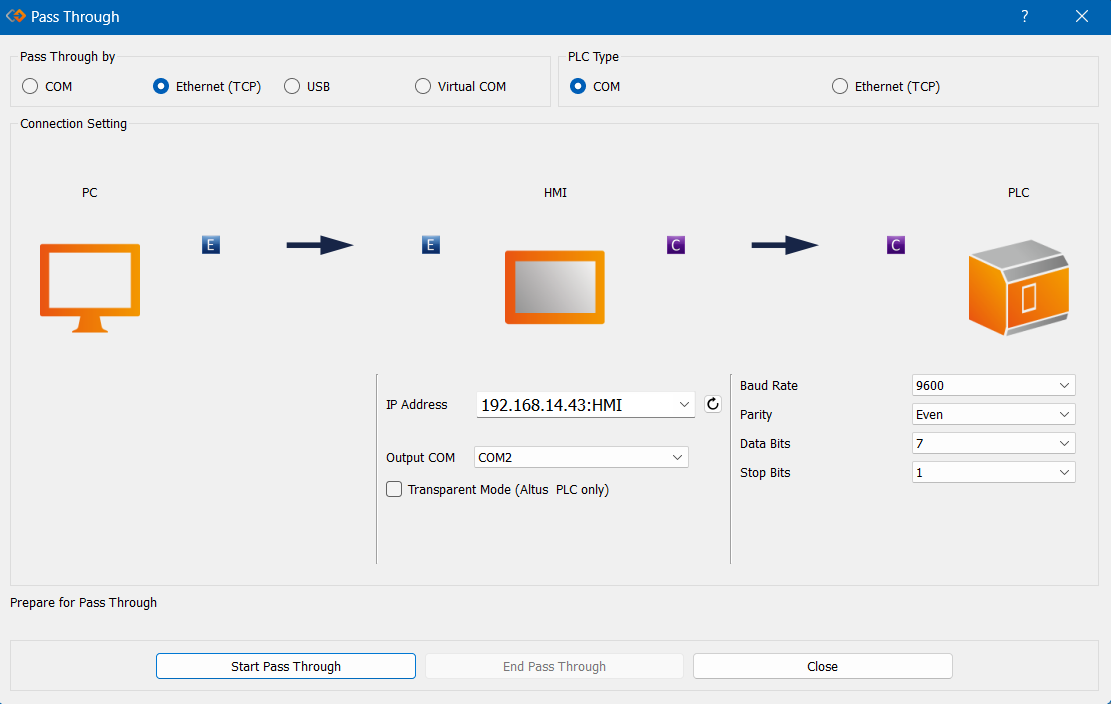

Na tela aberta, primeiramente devemos selecionar os modos de comunicação. Na primeira opção (Pass Through by) definimos como o computador está conectado com a IHM.

Na segunda opção (PLC Type), definimos como a IHM está conectada com o FBs.

Após definir isso, vamos procurar pela IHM apertando no botão ao lado da caixa de texto IP Address, e definir a porta COM de saída da IHM (como estamos utilizando RS485, será a COM2).

Por fim, vamos definir o baud rate, paridade, quantidade de data bits e stop bits da comunicação. Esta é a configuração definida na porta RS485 do módulo que desejamos comunicar.

Os valores default são:

Baud Rate: 9600 bps

Data Length: 7

Bits Parity: Even

Stop Bit: 1 Bit

Após configurar tudo, aperte em Start Pass Through.

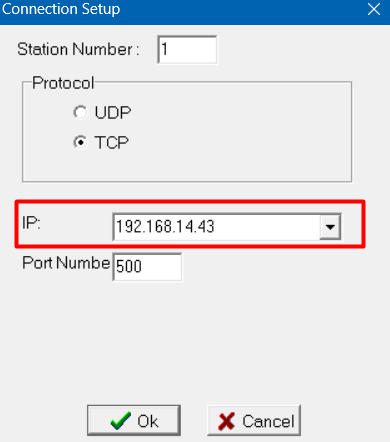

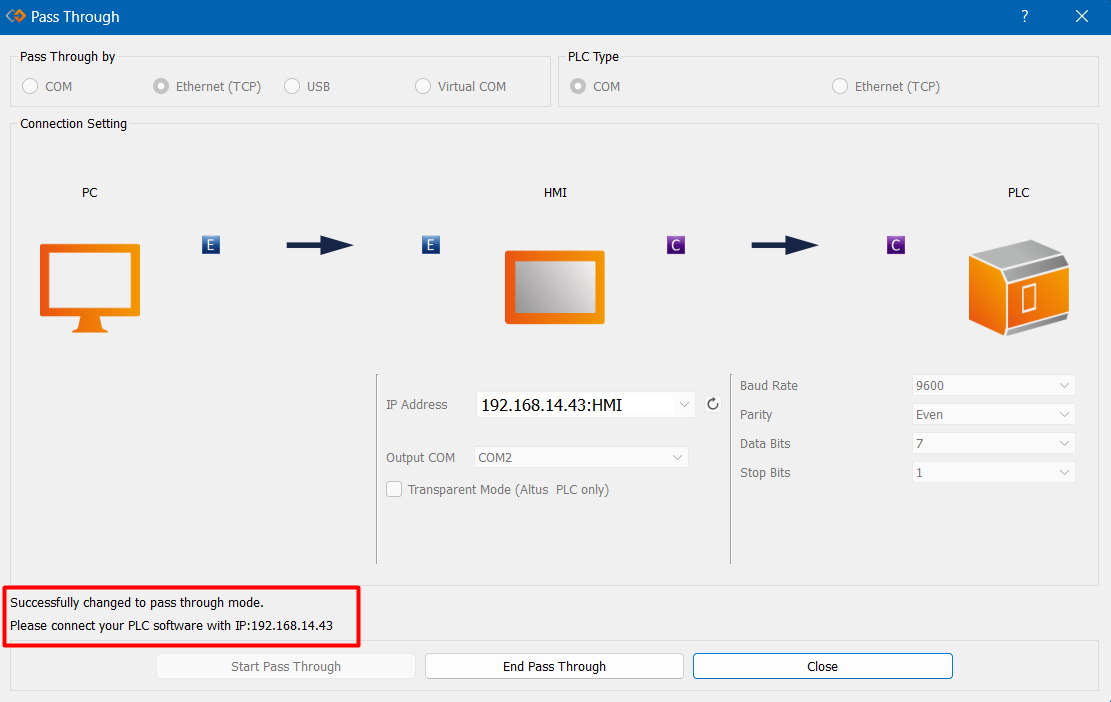

Se houver sucesso, a IHM estará agora em modo Pass Through, e você poderá acessar o CLP por meio do IP da IHM (192.168.14.43).

Obs: Os usuários apenas poderão utilizar a IHM ao mesmo tempo caso esteja no modo Transparente (verificar disponibilidade).

3. ACESSANDO O FBS

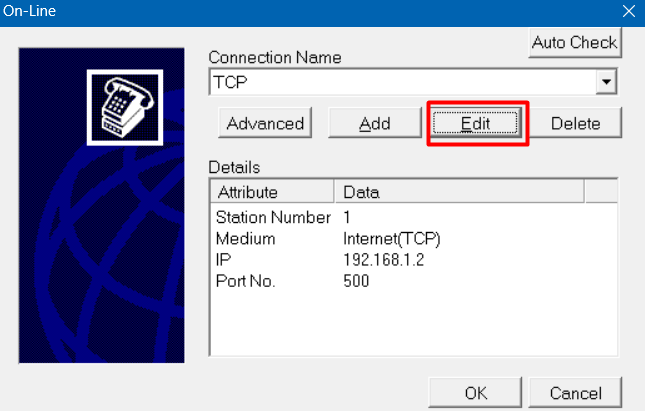

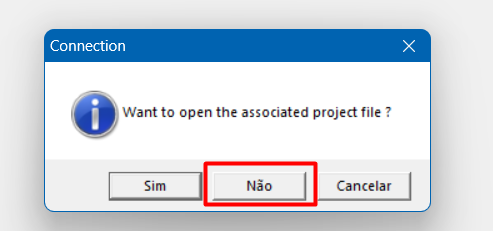

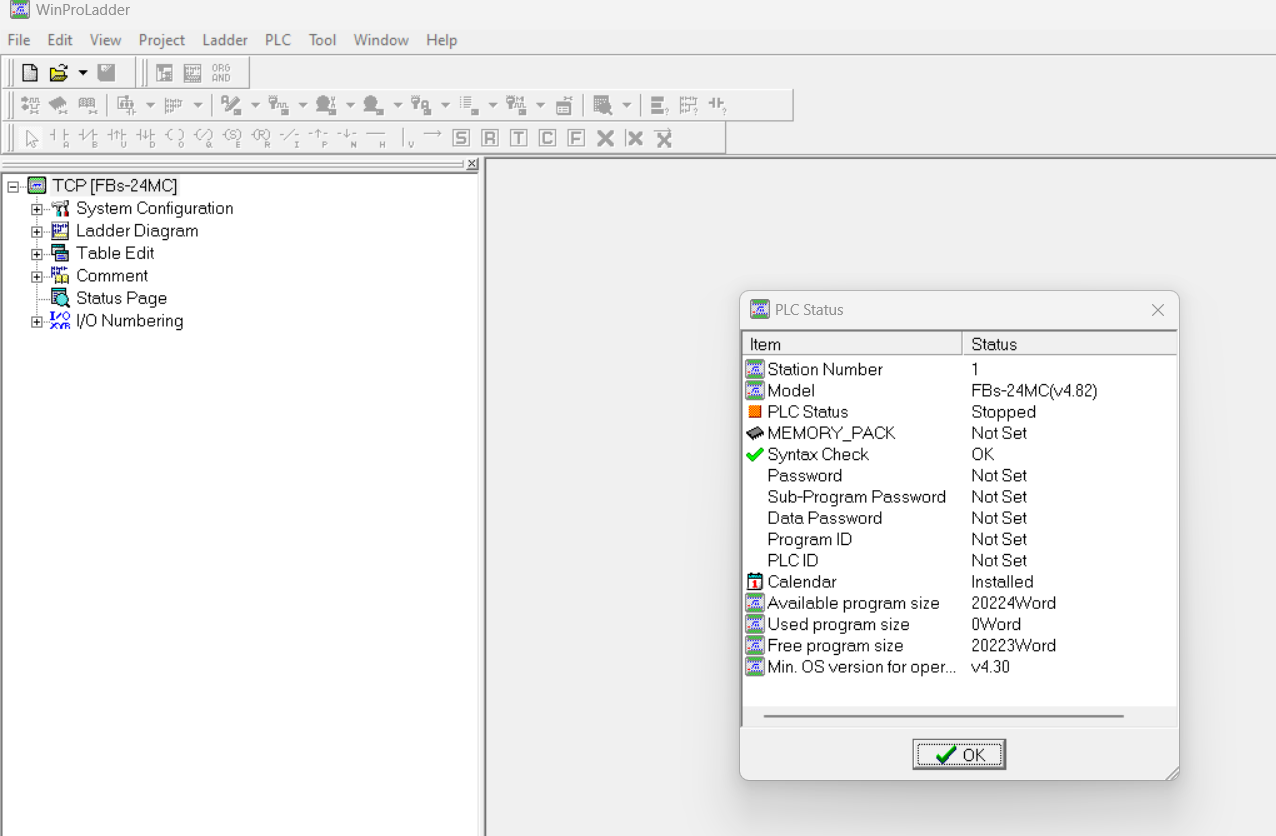

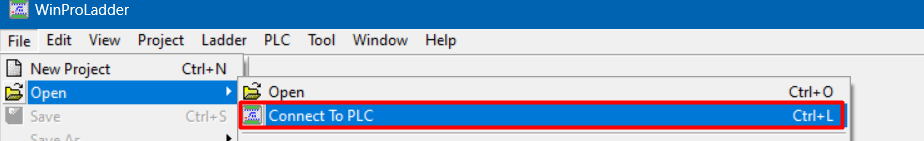

Abra o software de programação do FBs WinProLadder. Neste tutorial, iremos em Open -> Connect To PLC para fazer um Upload do projeto atual do CLP.
