Neste tutorial, você irá aprender o processo para conectar uma IHM P2 em uma rede Wi-Fi utilizando um adaptador (dongle) USB.
Componentes:
IHM: P2070NA
Dongle Wi-Fi USB: TP-Link Archer T3U
Software: FvDesigner
Seções do Tutorial:
1. INTRODUÇÃO
2. CONFIGURAÇÕES
2.1 Ativando o Wi-Fi
2.2 Configurando o Wi-Fi pelas configurações do sistema
2.3 Configurando pelo FvDesigner
2.3.1 Configurações Iniciais
2.3.2 Configurações dos endereços dos registradores
2.3.3 Criação da tela
2.3.4 Finalização e testes
1. INTRODUÇÃO
Para utilizar a funcionalidade de Wi-Fi nas IHMs P2, é necessário utilizar um Dongle Wi-Fi na sua porta USB. Os modelos de adaptadores Wi-Fi USB homologados podem ser encontrados no manual de utilização do FvDesigner. Neste tutorial, utilizaremos o modelo TP-Link Archer T3U.
Há algumas condições para a sua IHM da série P2 funcionar com Wi-Fi:
- A IHM precisa ser compatível com Wi-Fi.
- A IHM precisa possuir uma versão de OS 2.0.14 ou superior
- A IHM precisa possuir uma versão de firmware 1.5.74 ou superior
1.1 Verificação das versões de Firmware e OS

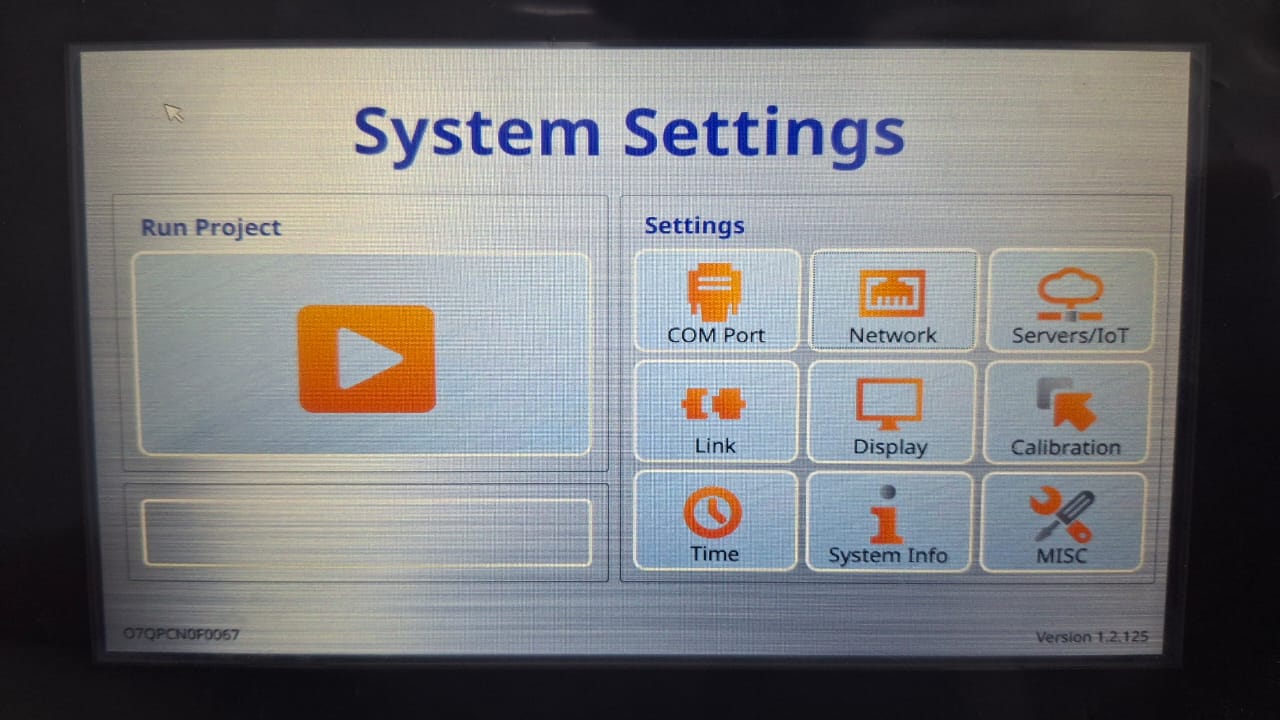

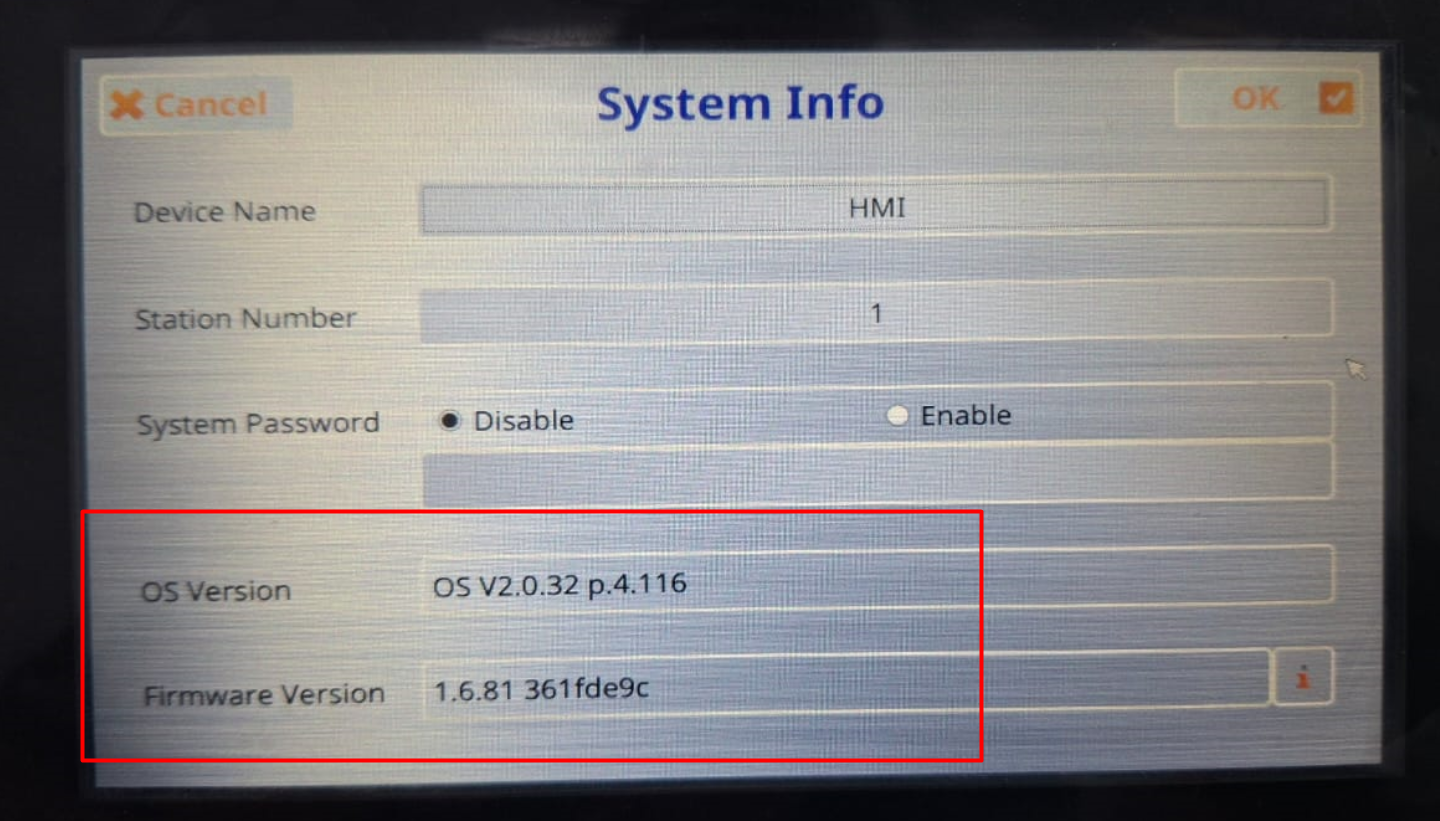

As versões de firmware e OS podem ser verificadas ao entrar nas configurações de sistema da IHM e entrar na aba informações do sistema.
1.2 Compatibilidade dos modelos de IHM da série P2 com Wi-Fi
Apenas os modelos terminados em 'A' possuem a capacidade de trabalhar com Wi-Fi. Exemplo: P2070NA, P2070SA, P2070PA. Caso estiver em dúvida da compatibilidade do seu modelo com Wi-Fi, você pode verificar a opção abaixo no FvDesigner. Crie um projeto com o seu modelo, vá no caminho Servers -> Wi-Fi e verifique se é possível ativar as opções abaixo.
Caso seja possível, seu equipamento é compatível com Wi-Fi.
2. CONFIGURAÇÕES
2.1 Ativando o Wi-Fi
Após conectar o Dongle Wi-Fi no USB da sua IHM, tire e coloque a sua alimentação, e aperte e segure a tela no canto superior direito durante a inicialização para entrar na tela de configurações do sistema.
Em Network, você pode encontrar a aba de Wi-Fi nas opções na parte de baixo da tela.
Caso não encontre, verifique novamente as questões mencionadas no tópico 1, indicando as compatibilidades das IHMs e versões de firmware e OS.

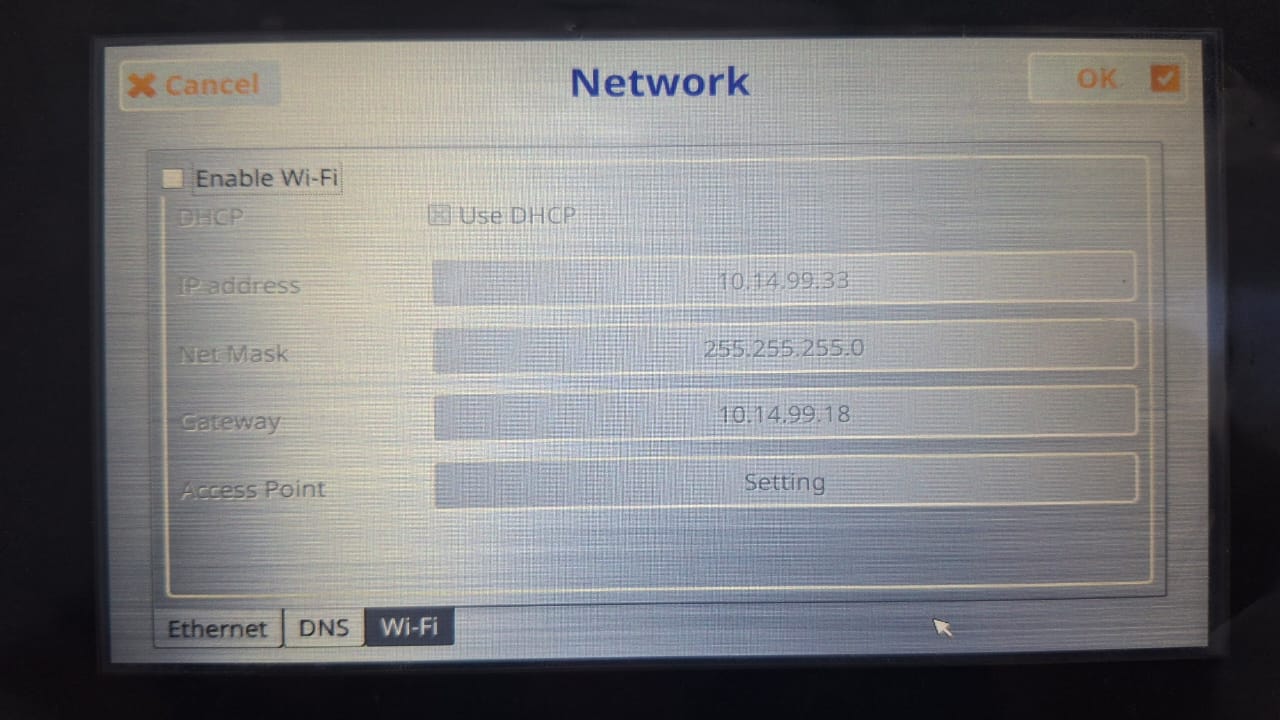

Para configurar, aperte na caixa Enable Wi-Fi e aperte OK para reiniciar a IHM.
2.2 Configurando o Wi-Fi pelas configurações do sistema
Acessando a mesma aba Wi-Fi vista no tópico anterior, clique em Setting no Access Point.

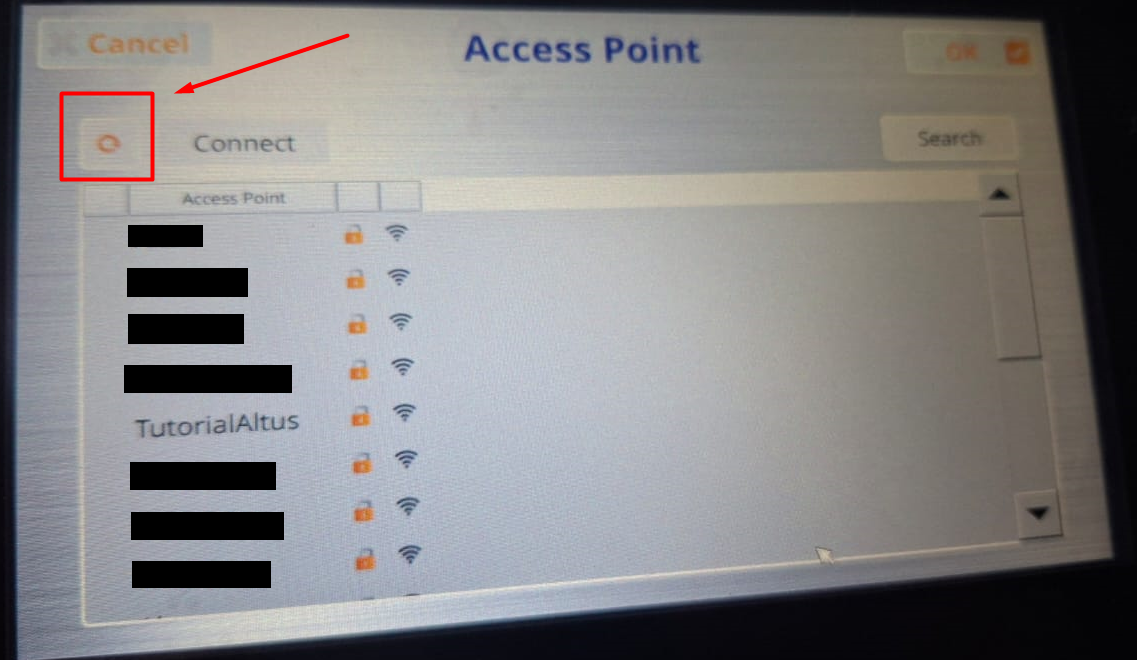

Na aba do Access Point, ao apertar no botão destacado - caso a IHM seja compatível com Wi-Fi e possua o dongle conectado na porta USB - irá aparecer uma lista de redes detectadas.
Para o nosso caso, utilizando o hotspot do celular, foi hosteada uma rede com o nome TutorialAltus.

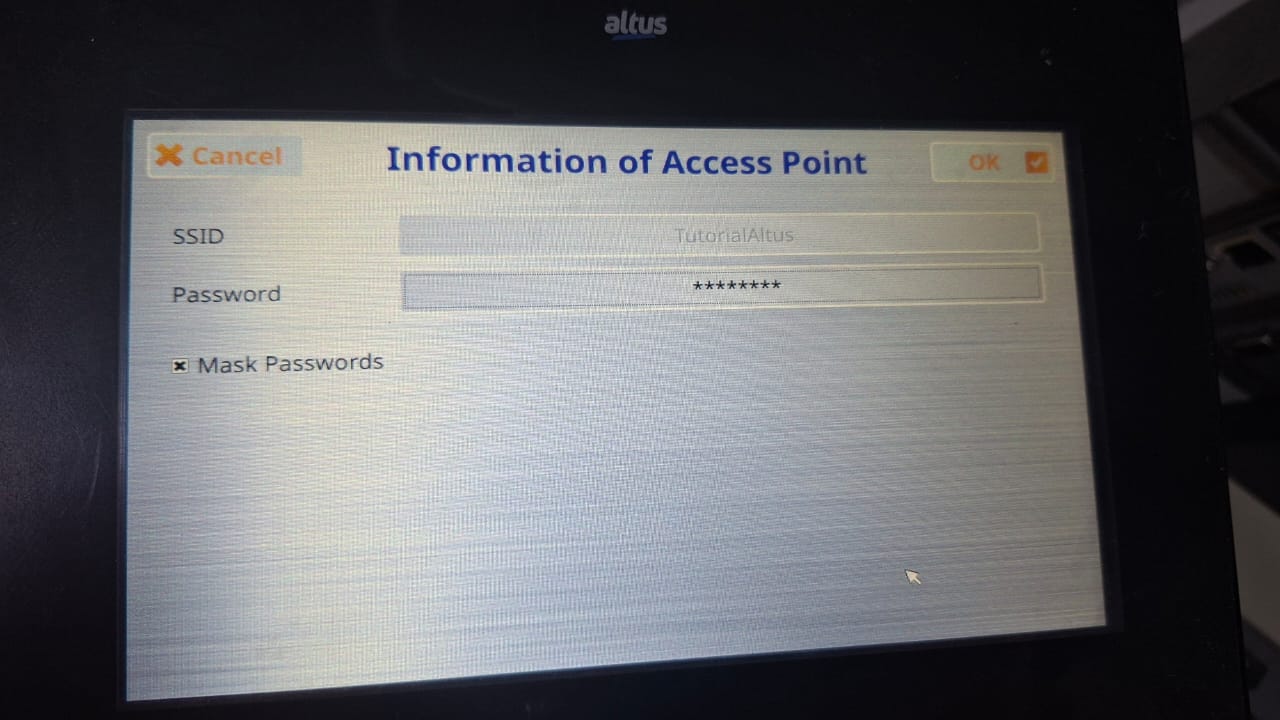

Para se conectar a uma das redes, aperte nela, e clique em Connect. Uma nova tela de conexão será aberta, onde você deve informar a senha da rede selecionada.
Aperte em OK, e irá aparecer uma mensagem de tentando conexão. Aperte Ok novamente e verifique se a conexão foi realizada com sucesso.

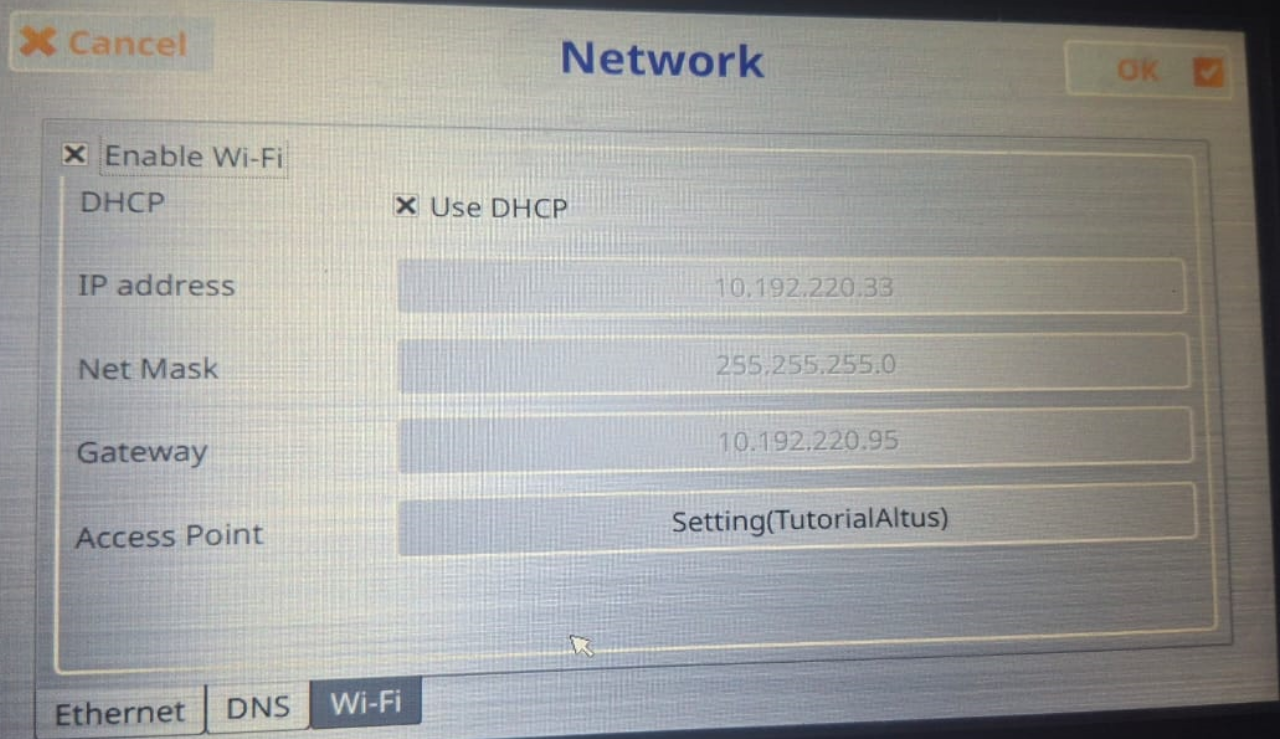

Como podemos ver, a IHM está conectada ao Wi-Fi e obteve um novo IP automaticamente.
2.3 Configurando pelo FvDesigner
2.3.1 Configurações Iniciais

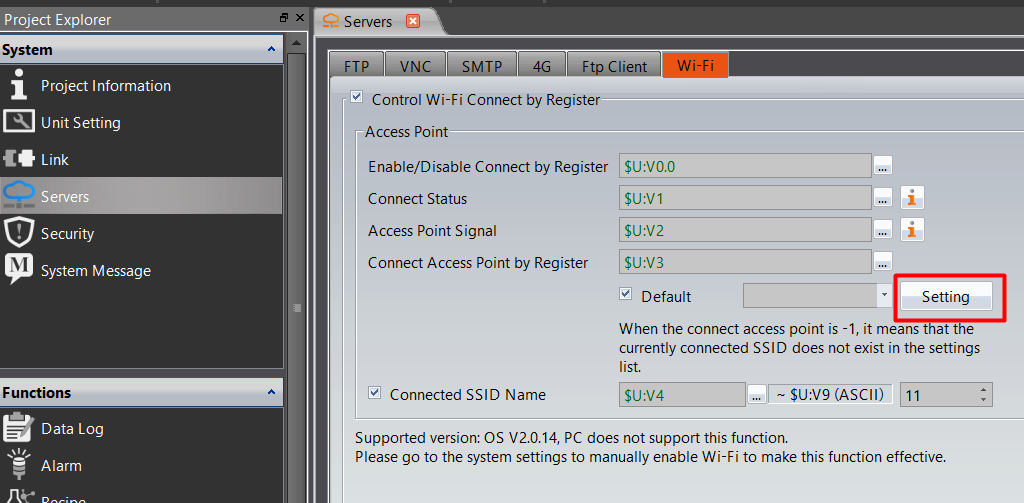

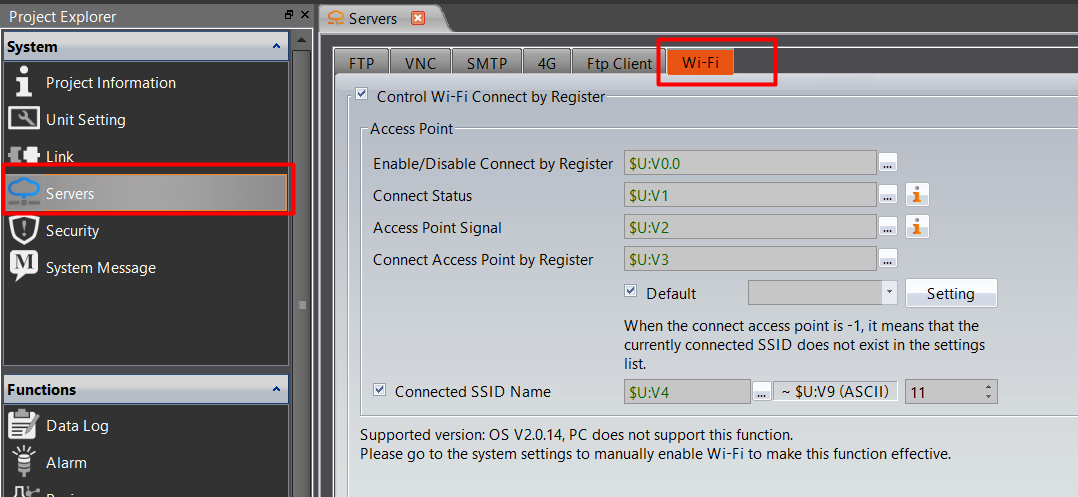

No FvDesigner, acessando Servers -> Wi-Fi, vamos habilitar o controle por registradores, e apertar no botão Setting destacado abaixo.

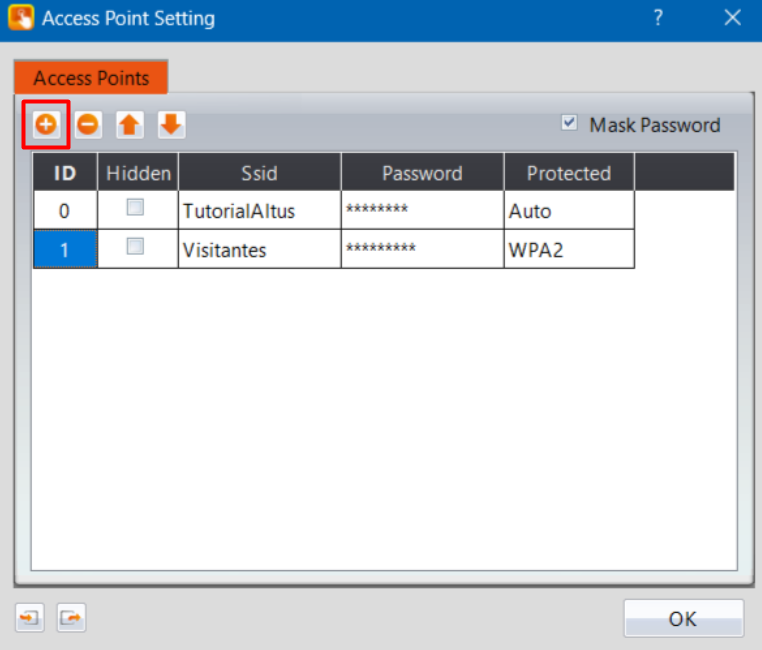

Nessa nova tela, vamos apertar no botão "+" para adicionar uma rede, e escrever o ssid e a senha da rede que desejamos conectar. Vamos adicionar mais de uma rede e demonstrar na aplicação como selecionar o ID desejado
2.3.2 Configurações dos endereços dos registradores
Na tela de configuração no FvDesigner, temos 5 endereços de variáveis a serem configurados. Neste tutorial, vamos usar os endereços default. Abaixo temos a lista dos endereços e os seus funcionamentos.
Enable/Disable Connect by Register: Define se a conexão é ativada ou não baseada no bit V0.0.

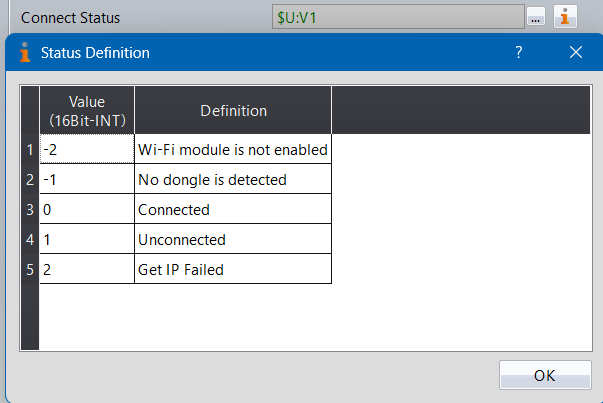

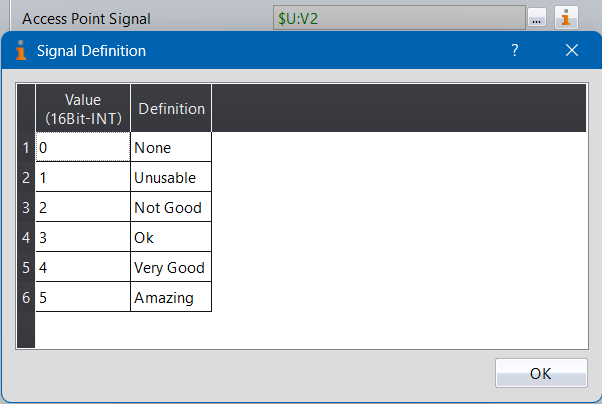

Connect Status: Exibe a conexão do Status entre -2 e 2. Significado de cada número pode ser encontrado no botão "i" ao lado da configuração.
Access Point Signal: Exibe o sinal da conexão entre 0 e 5. Significado de cada número pode ser encontrado no botão "i" ao lado da configuração.
Connect Access Point by Register: Define qual ID de Wi-Fi será conectado. Ou seja, conforme os IDs foram definidos no tópico anterior, caso o registrador $U:V3 estiver em 0, a IHM irá conectar no TutorialAltus, e caso o registrador esteja com valor 1, a IHM tentará conectar na rede Visitantes.
Connect SSID Name: Exibe o SSID (nome) da rede que está atualmente conectado. Ao lado da configuração, você pode definir a quantidade máxima de caracteres.
2.3.3 Criação da tela
Para exibir e controlar os valores dos registradores, vamos colocar botões e displays na tela. Adicione um botão e uma lâmpada, ambos com endereço $U:V0.0. O botão foi alterado para o modo Bit Invert.

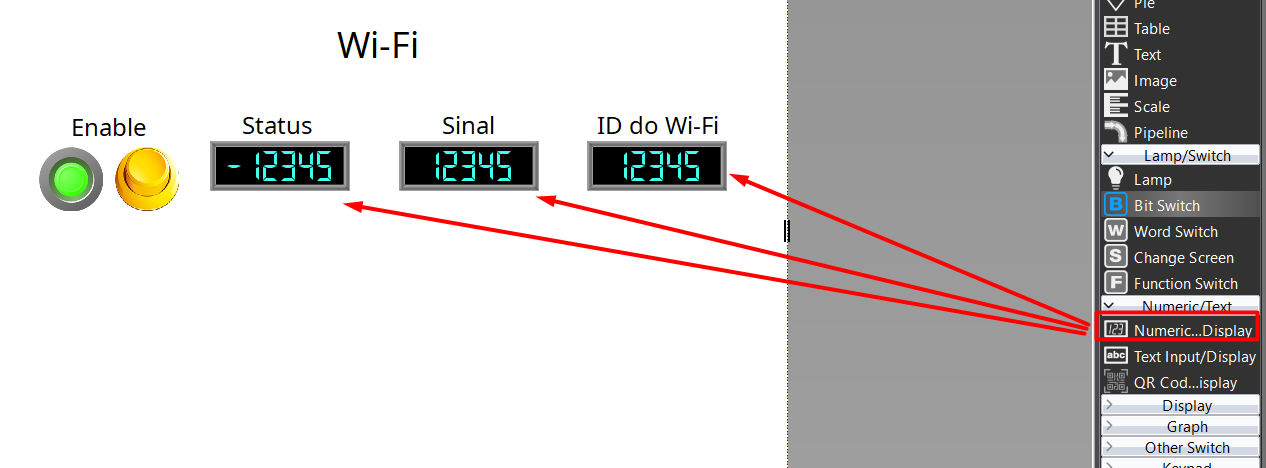

Adicione 3 numeric displays e os seus textos.

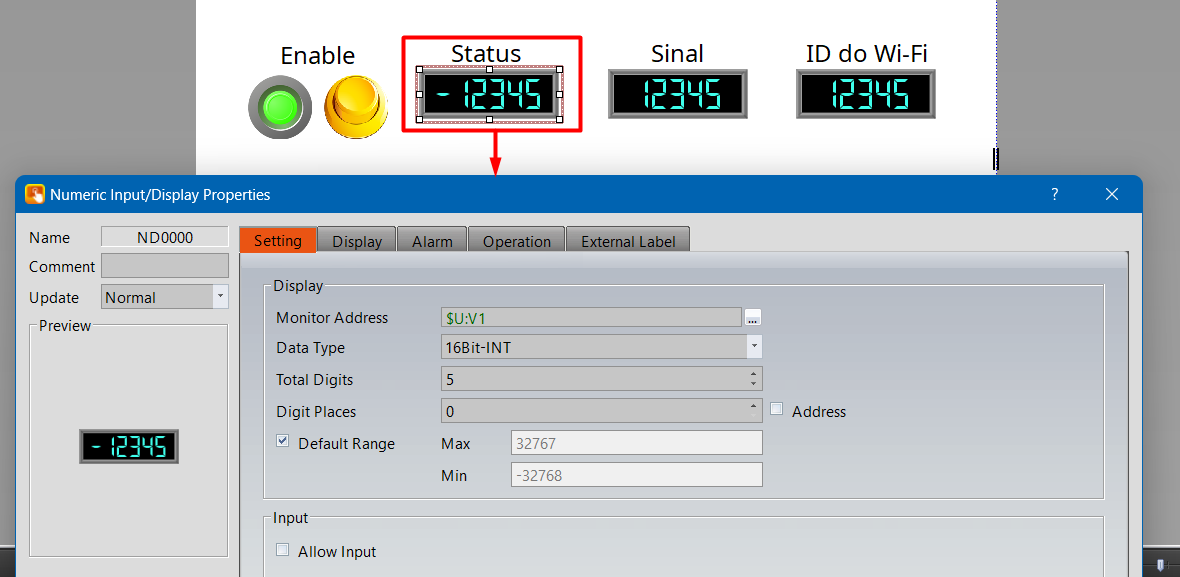

No display de Status, altere o tipo para INT, e utilize o endereço definido anteriormente. No nosso caso, $U:V1.

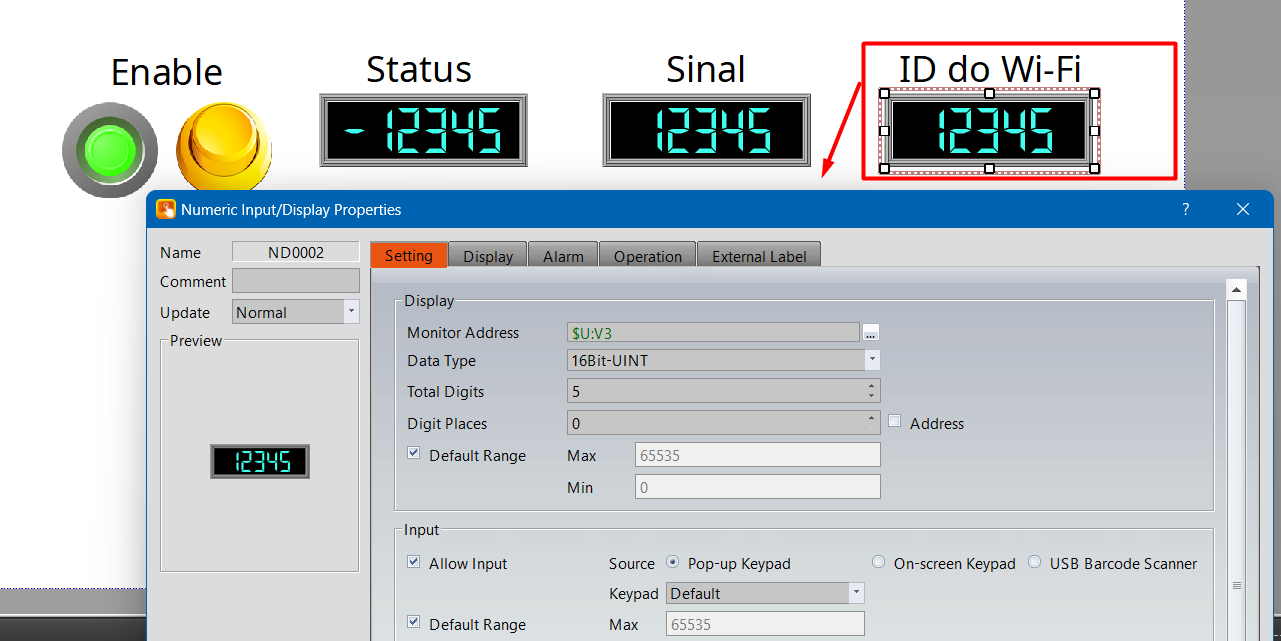

No display de Sinal, utilize o endereço $U:V2. E no display do ID, utilize o endereço $U:V3 e ative a caixa "Allow Input" para permitir a escrita do valor.
Por fim, vamos adicionar um Text Display para exibir o SSID do Wi-Fi conectado.

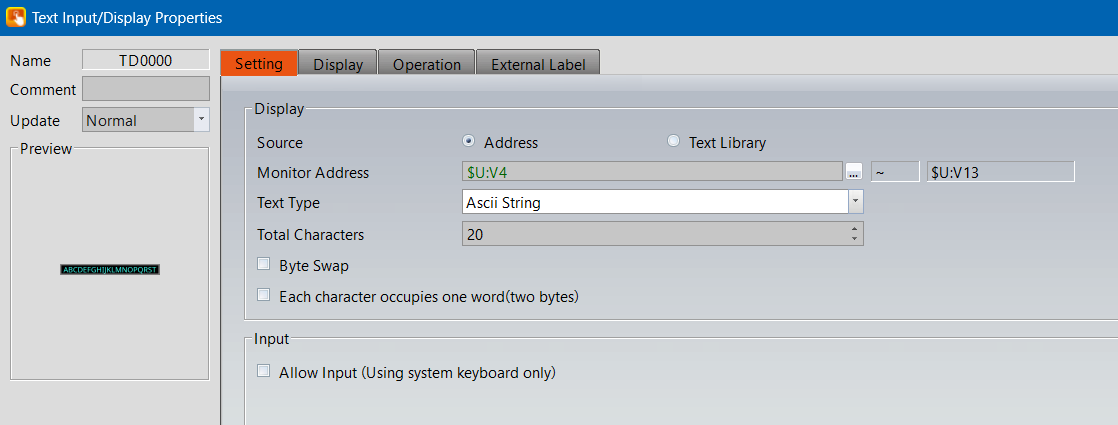

Nas configurações do display, coloque o tamanho e o endereço definidos anteriormente.
2.3.4 Finalização e testes

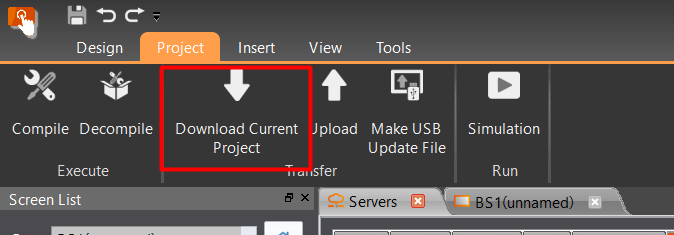

Após realizar as configurações indicadas, carregue o programa na IHM, e visualize o seu funcionamento.

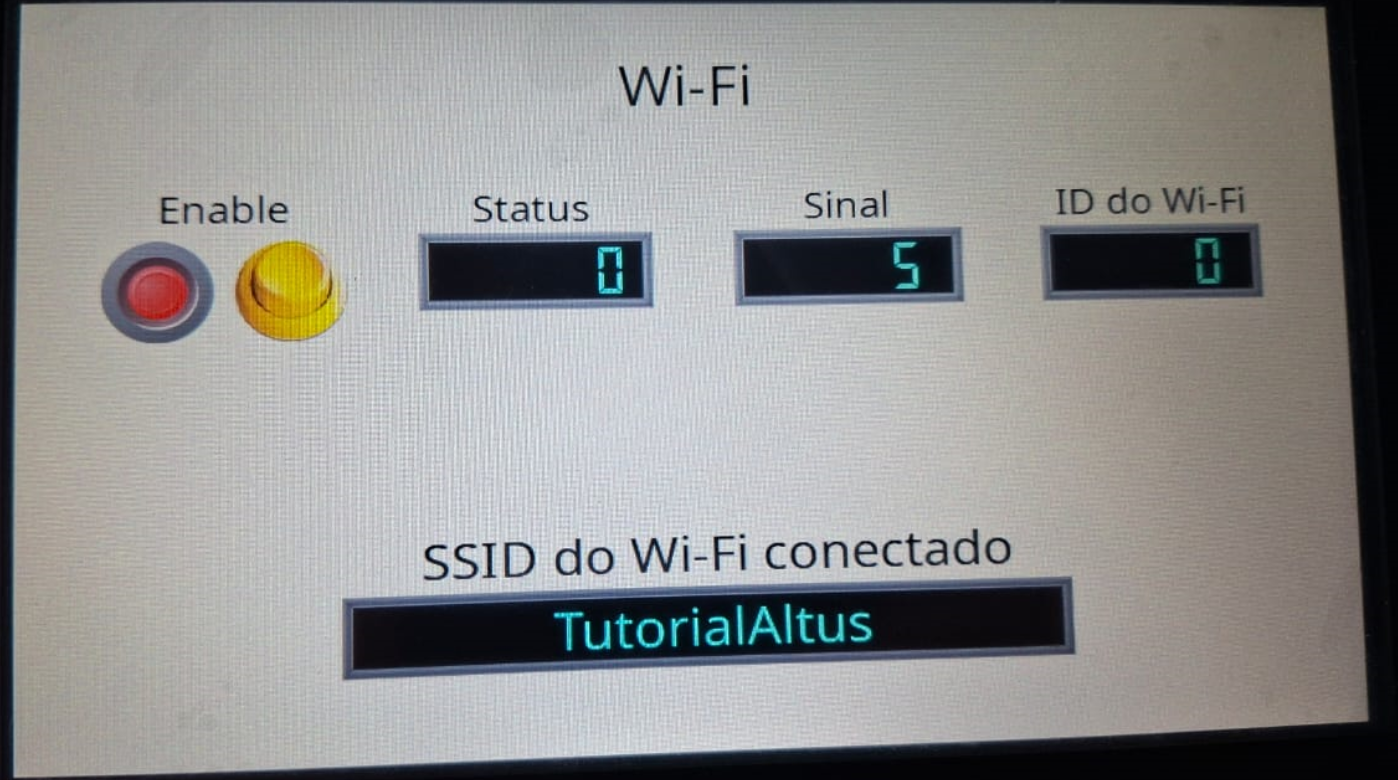

Após carregar o programa, você poderá ver os valores dos registradores que foram mencionados anteriormente.
- A lãmpada do Enable está ativada, logo a conexão está sendo realizada.
- O Display de Status está em 0, o que indica que está conectado.
- O display de sinal está em 5, o que indica que está excelente.
- O ID do Wi-Fi está em 0, logo tentou se conectar á rede que definimos com ID 0 anteriormente.
- SSID do Wi-Fi está como "TutorialAltus", que é o nome da rede que definimos.

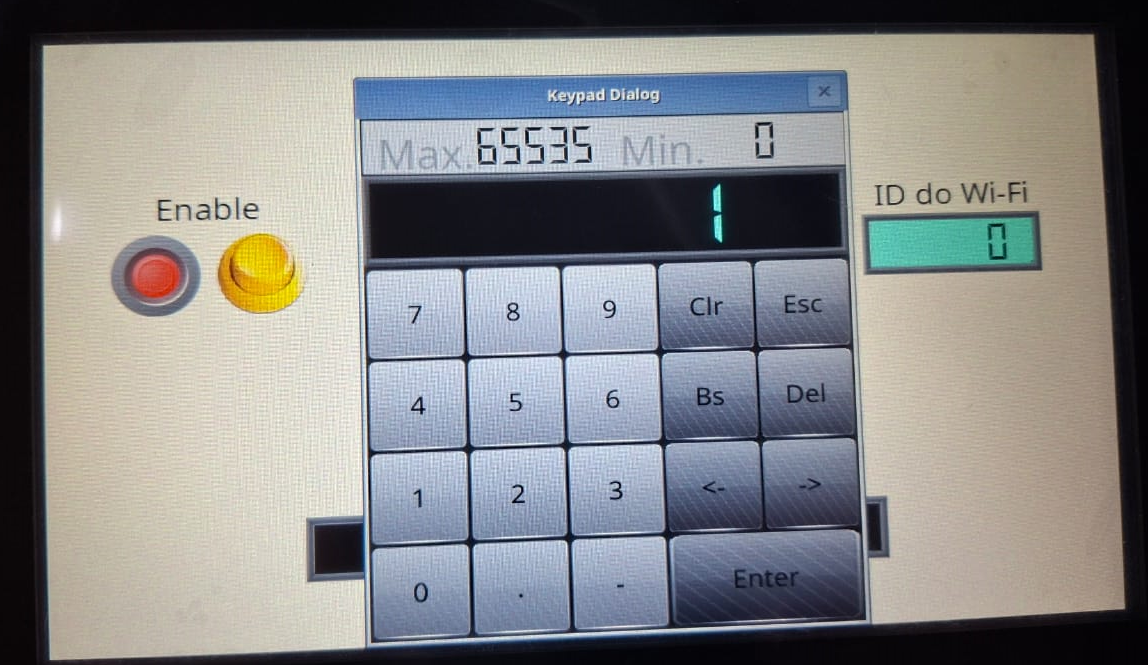

Caso você queira trocar para a rede de ID 1 definida, você pode apertar no display do ID, e inserir o valor 1.

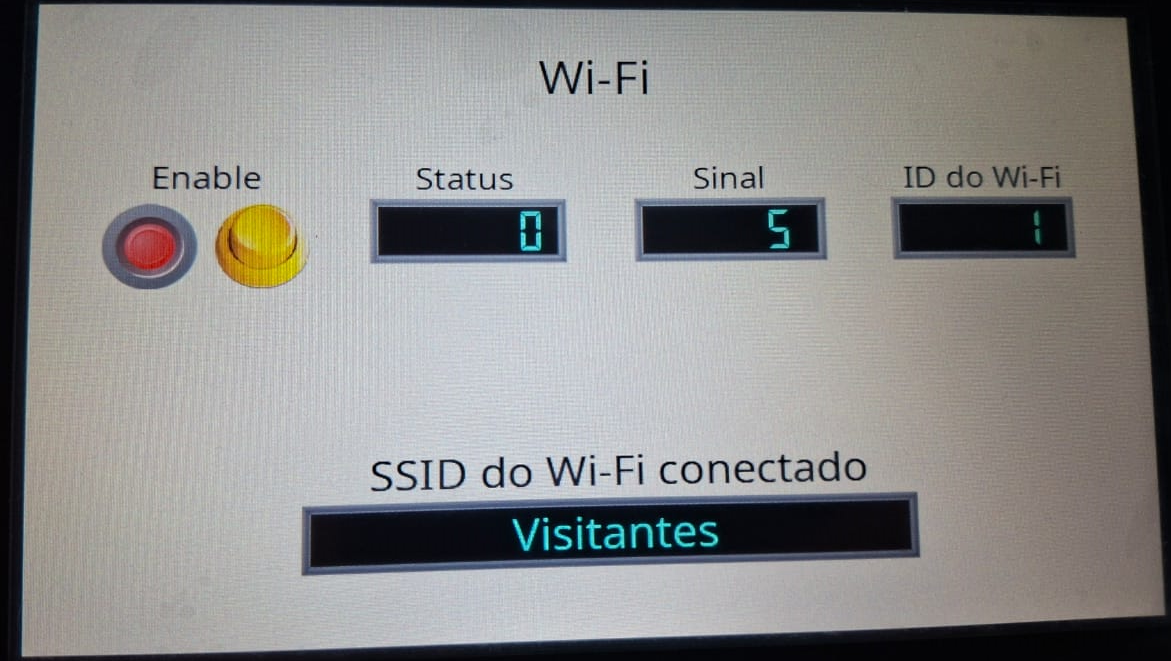

Após um pequeno período carregando, a IHM se conectou ao outro Wi-Fi.
