IHM P2 - Download de projeto por pen drive

Este tutorial tem o objetivo de demonstrar um procedimento para realizar download de um projeto em uma IHM P2 por meio de um pen drive na porta USB.

Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

1. ARQUITETURA

Na arquitetura deste tutorial, será conectado à porta USB da IHM P2 um pen drive que contém o arquivo com o projeto para download.

2. DESENVOLVIMENTO
Neste tutorial, será demonstrado um procedimento para realizar download do projeto através de um pen drive conectado à porta USB da IHM P2.

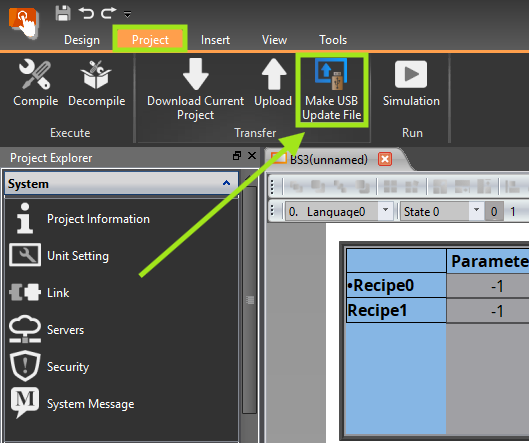

Primeiramente, com o pen drive formatado para FAT32 e conectado ao computador onde encontra-se o projeto, abra o software FvDesigner. Na aba Project da barra superior do software, clique em Make USB Update File.

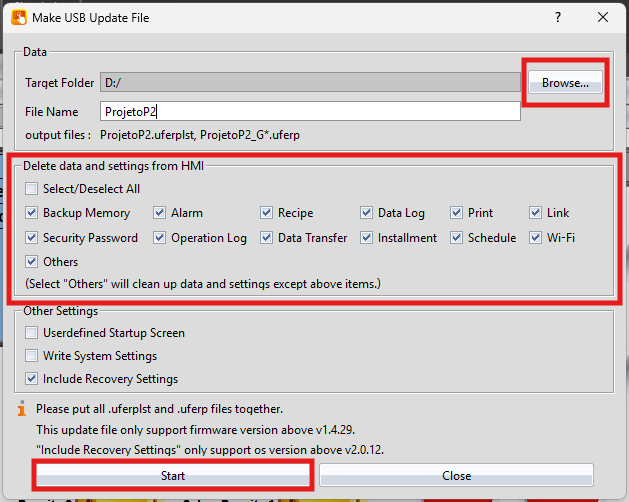

A janela para salvar o arquivo será aberta, em Target Folder selecione a raiz do pen drive, podendo procurar em Browse, na aba Delete data and settings from IHM selecione os dados que deseja manter no projeto e após, clique em Start.

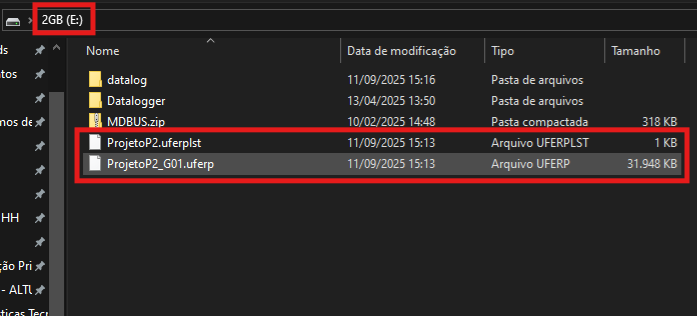

Realizando estes passos, os arquivos .uferplst e .uferp deverão estar salvos na raiz do pen drive, conforme a imagem abaixo:

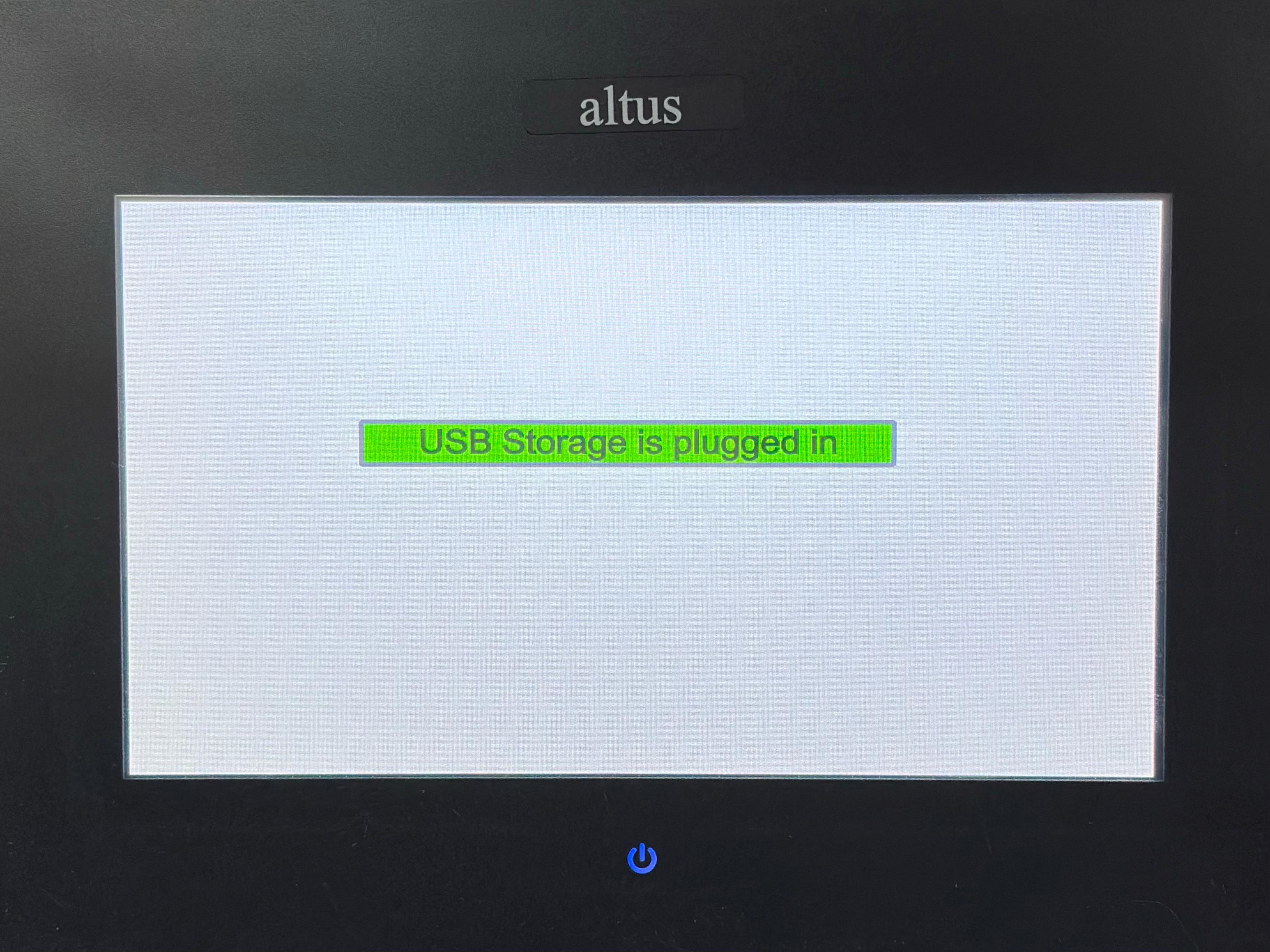

Conecte o pen drive na porta USB da IHM e ela confirmará de que o reconheceu.

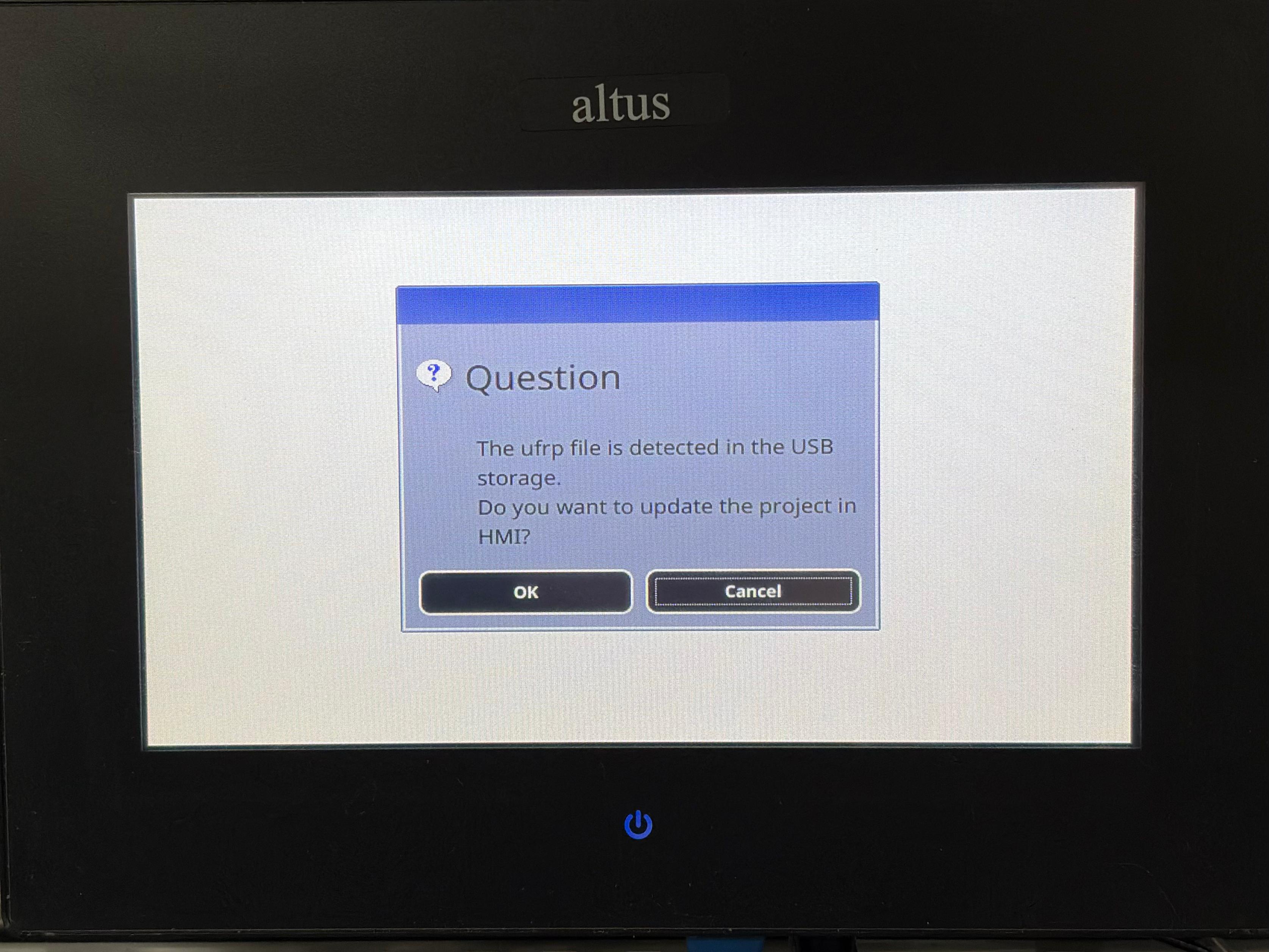

Em seguida, ela irá informar que o arquivo ufrp (projeto) foi detectado no armazenamento USB e se você quer carregá-lo, clique em OK.

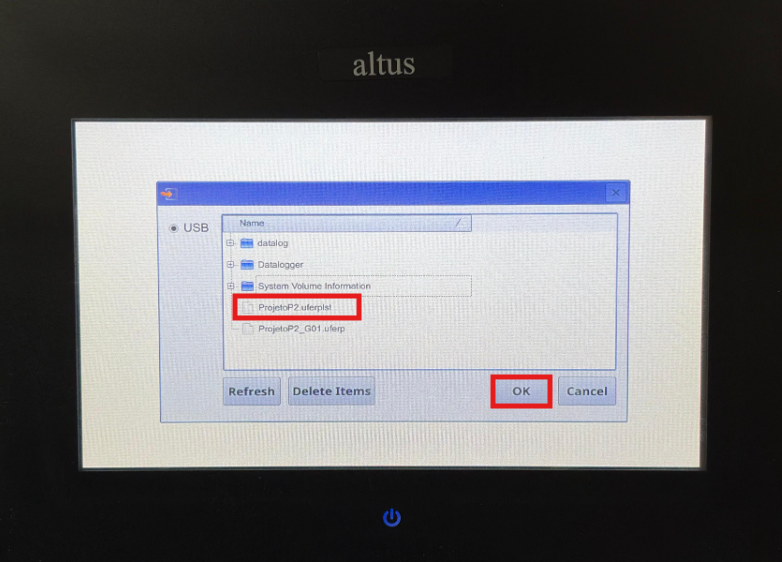

A janela para selecionar o arquivo será aberta, selecione-o e em seguida clique em OK.

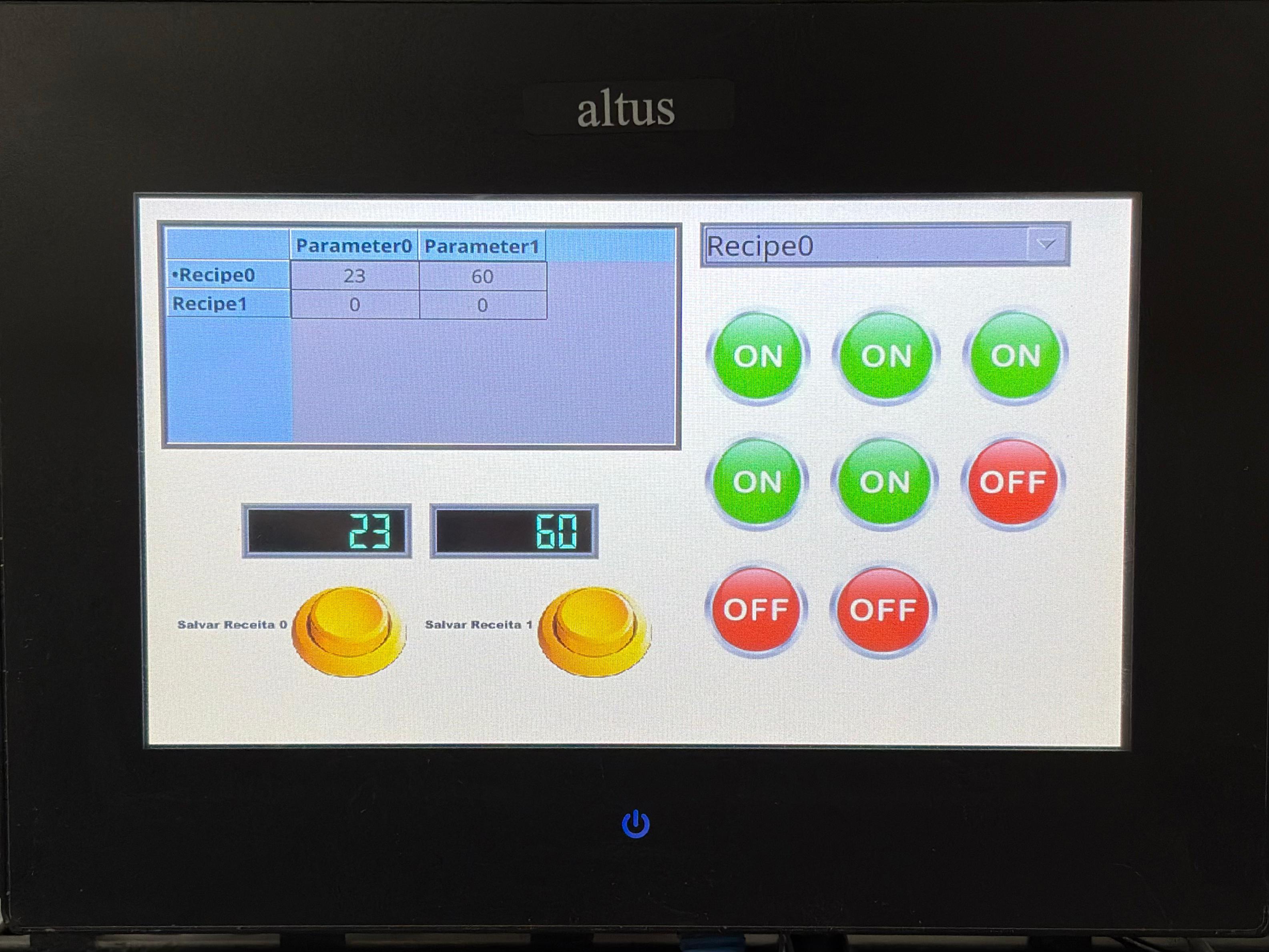

Se estiver tudo certo, o arquivo será carregado e o projeto será exibido na IHM.
