Neste tutorial vamos aprender a como configurar a função Alarm na série P2.
Primeiramente vamos colocar três Bit Switches e um Slide Switch, o primeiro objeto é encontrado em Lamp/Switch e o segundo em Other Switch ambos localizados na Toolbox.
Em seguida, vamos realizar as configurações da função Alarm, localizada em Functions no Project Explorer.

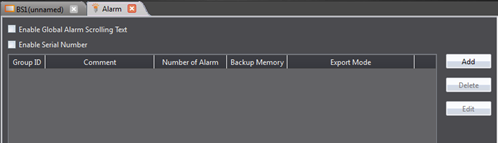

Após clicar em Alarm, você terá acesso ao recurso, conforme imagem abaixo.
Agora clique em Add para criar um novo grupo Alarm.

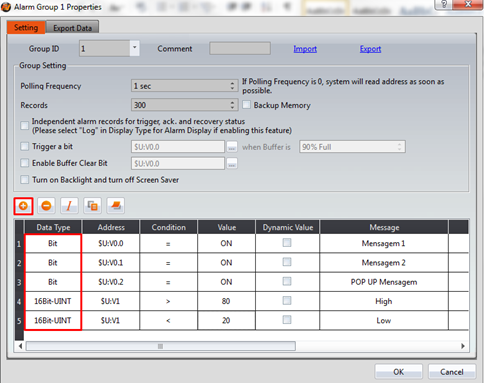

Na tela que abrirá em seguida, clique em (+) para adicionar um Alarm. Neste tutorial vamos configurar 5.
Defina o Data Type de três deles para Bit e dois para 16Bit-UINT, três do tipo Bit serão para os Bit Switches e os dois 16Bit-UINT para o Slide Switch.

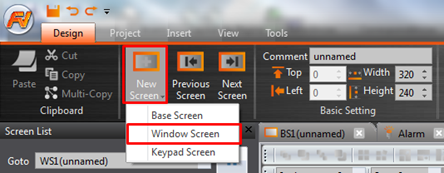

Vá para a aba Design, e em Screen clique em New Screen e em seguida em Window Screen para adicionar uma tela em modo POP UP.

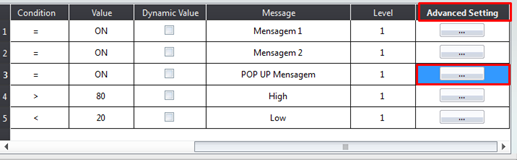

Agora vincule a POP UP ao Bit com a mensagem POP UP Mensagem, para isso você deve voltar até o Alarm configurado e na coluna Advanced Setting clique sobre o campo correspondente ao item 3 (POP UP Mensagem).

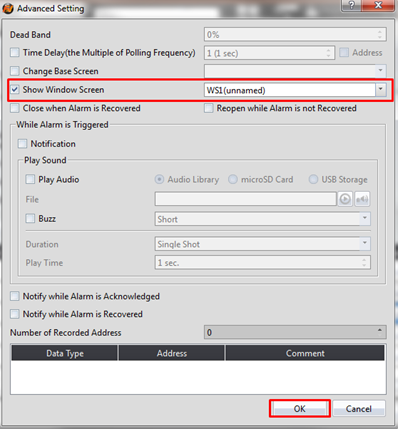

Configure desta forma e clique em OK.
Em seguida, vamos inserir o Alarm Display e o Alarm Scrolling Text, ambos estão localizados na aba Alarm na Toolbox.

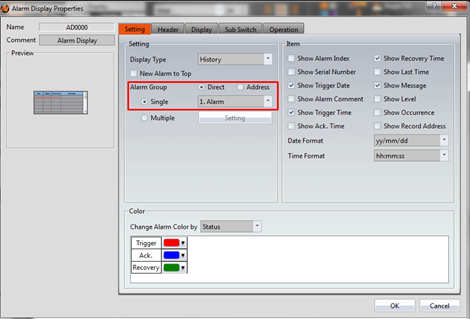

Depois de inserir os objetos na tela, clique duas vezes sobre o objeto Alarm Display e vincule o grupo de Alarm criado anteriormente ao objeto.

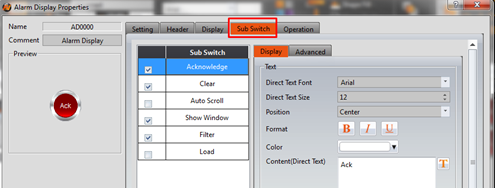

Em seguida, vá até a guia Sub Switch, selecione as opções conforme imagem abaixo e clique em OK.
Agora, clique duas vezes sobre o objeto Alarm Scrolling Text e vincule o grupo de Alarm criado anteriormente ao objeto.

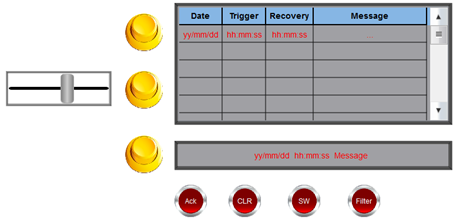

Sua tela deverá ter uma aparência semelhante a da imagem abaixo.
OBS: Configure os botões com Bit Invert.
