Como utilizar MQTT na IHM P2

Neste tutorial, estão descritos os procedimentos para capacitar o usuário a configurar a IHM P2 para utilizar MQTT. É importante destacar que a IHM P2 só pode ser usada como Publisher ou Servidor (Broker).

Componentes

Softwares: FvDesigner V1.6.81 | MQTT.fx

Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

    2.1 Definindo o HiveMQ (Broker)

    2.2 Configurando a IHM (MQTT Publisher)

    2.3 Configurando o MQTT.fx (MQTT Subscriber)

3. FINALIZAÇÃO E TESTES

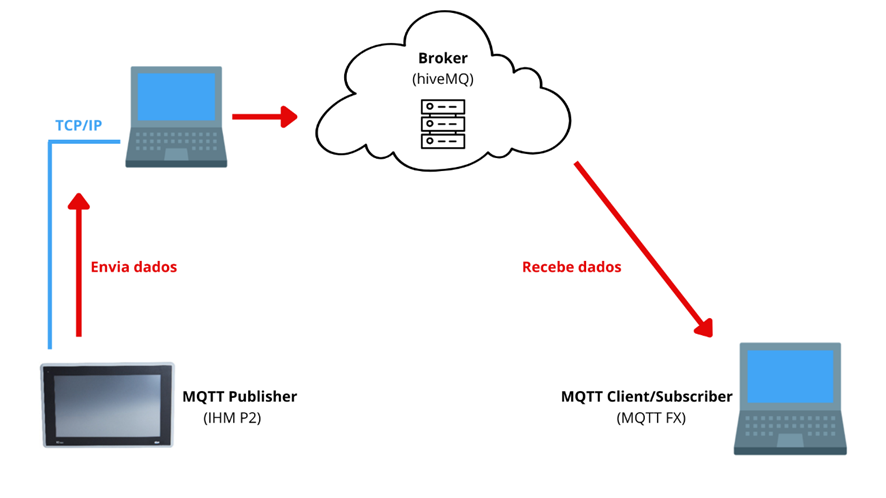

1. ARQUITETURA

2. DESENVOLVIMENTO

2.1 Definindo o HiveMQ (Broker)

Neste tutorial, foi utilizado o HiveMQ, broker com versão gratuita que possibilita o envio e recebimento de dados em MQTT, mas o usuário pode utilizar o broker de sua preferência.

O HiveMQ pode ser encontrado no seguinte link: https://www.hivemq.com/.

Importante ressaltar: A versão gratuita do HiveMQ utilizada neste teste possui limitações.

2.2 Configurando a IHM (MQTT Publisher)

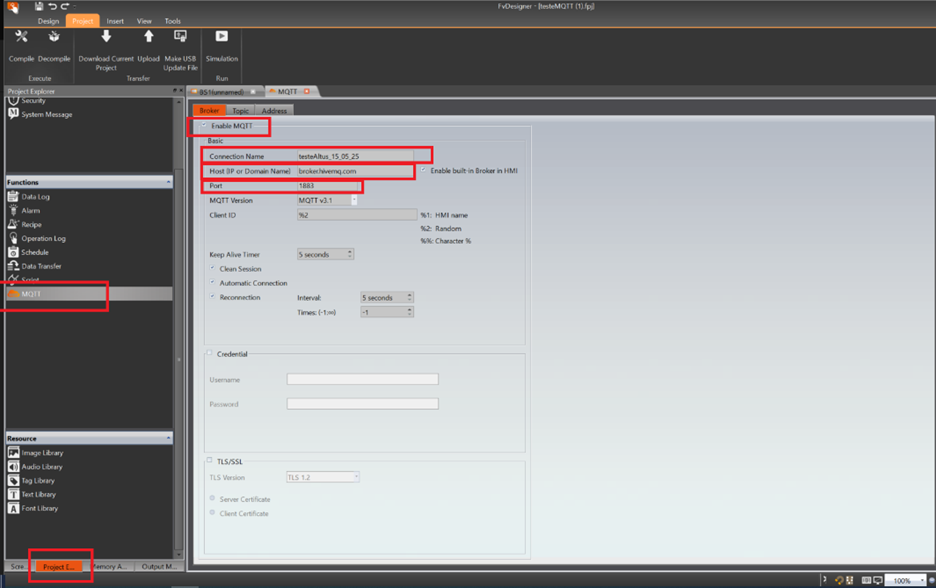

Na aba “Project Explorer”, clique em “MQTT” e em “Enable MQTT” para habilitar as configurações.

Aqui, demos um nome para a conexão em Connection Name, em Host colocamos o endereço do Broker que definimos anteriormente, "broker.hivemq.com", e em Port colocamos a porta 1883. Informações coletadas do site indicado indicado acima.

Além disso, outras configurações podem ser feitas, como a opção Credential, onde é possível definir um login e uma senha para conexões MQTT que utilizam autenticação. Porém, estas opções não foram utilizadas neste tutorial.

Após isso, iremos configurar o Tópico que será enviado ao Broker.

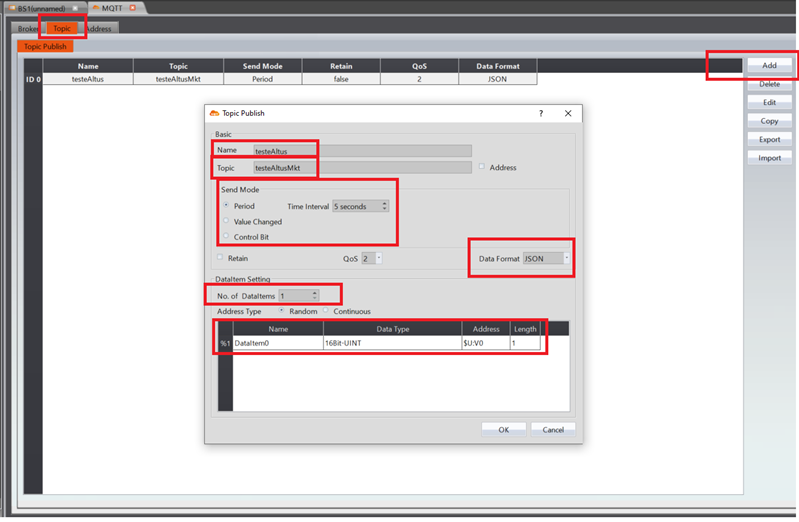

Ainda na aba MQTT, clique na aba “Topic” e clique em “Add”.

Em Name e Topic é possível definir título.

Em “Send Mode” é possível configurar o modo que será enviado o dado, como enviar a cada período definido de tempo, ou quando o valor mudar.

Em “No. Of DataItems” é possível configurar quantos dados serão enviados no tópico. Abaixo, configure as variáveis que serão utilizadas.

ATENÇÃO: em “Data Format” foi escolhido, para este exemplo, o formato JSON. O usuário deve escolher o formato que mais se adequar à realidade da sua arquitetura, e considerar isso no MQTT Subscriber.

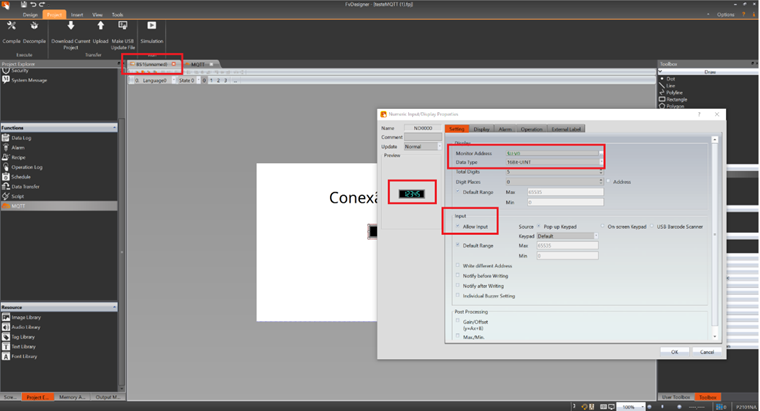

Em uma tela, adicionamos um objeto numérico para manipular valores, e colocamos a variável que definimos no tópico MQTT.

Habilitamos a opção “Allow Input”, que permite a escrita no objeto.

Feito isso, faça o download do projeto para a IHM, ou coloque para rodar o projeto em modo “Online” no computador.

2.3 Configurando o MQTT.fx (MQTT Subscriber)

Para este tutorial, foi utilizado o MQTT.FX 1.7.1, um Client MQTT que permite acessar Brokers, e funciona em modo Publisher e Subscriber. O usuário pode escolher um Client MQTT de sua preferência.

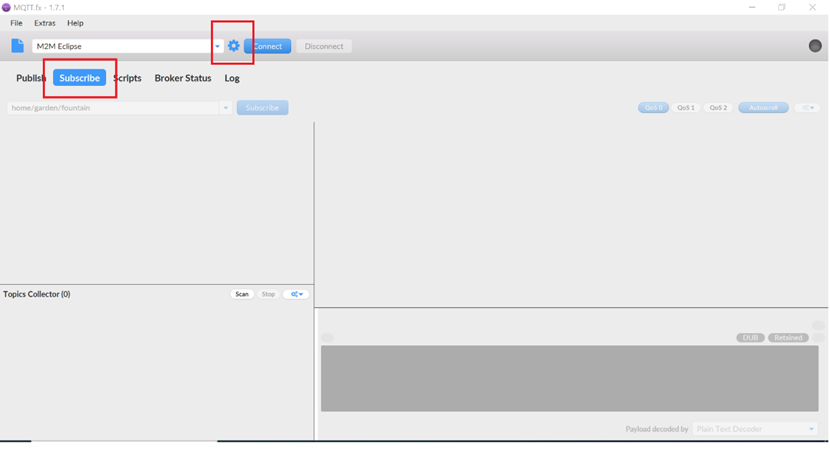

Selecione o modo “Subscriber” e clique no símbolo de engrenagem.

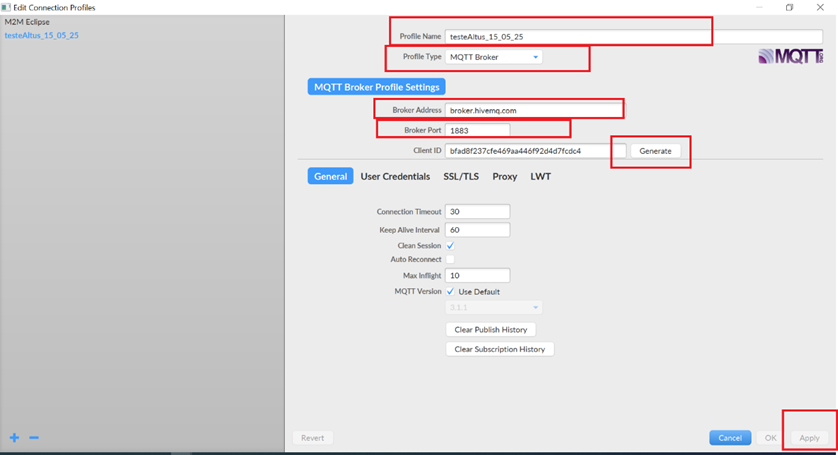

Após isso, coloque um nome em Profile Name e escolhe o Profile Type como MQTT Broker.

Em Broker Address, coloque o endereço do seu Broker e a porta inserida na IHM.

Clique em Generate.

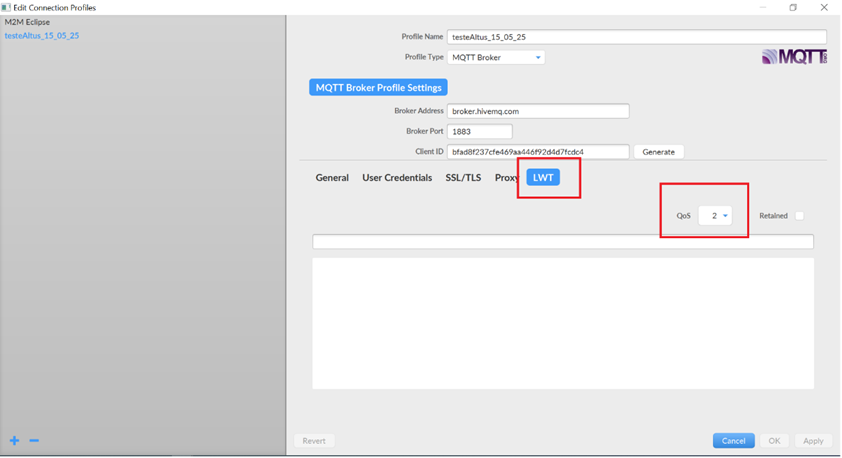

Na aba LWT, foi configurado o mesmo número de QoS que foi colocado na IHM.

Outras configurações podem ser feitas na aba User Credentials, como o login e a senha (se tiverem sido configurados no MQTT Publisher).

Clique em Apply, e feche a janela.

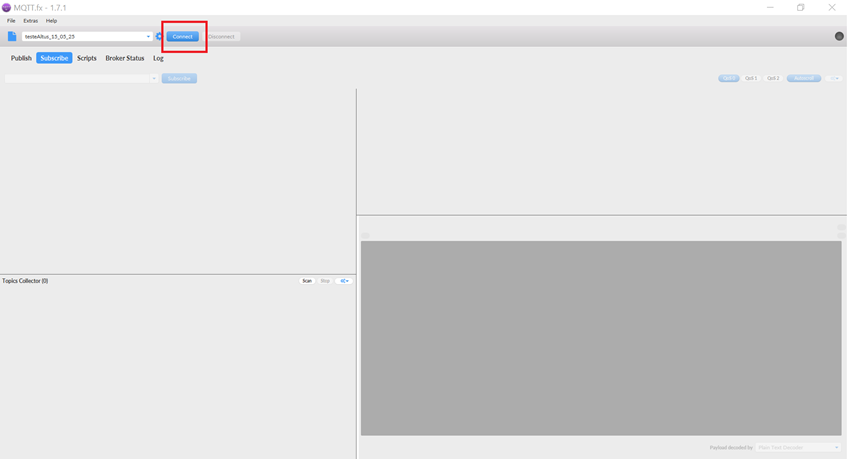

Agora, clique em Connect.

3. FINALIZAÇÃO E TESTES

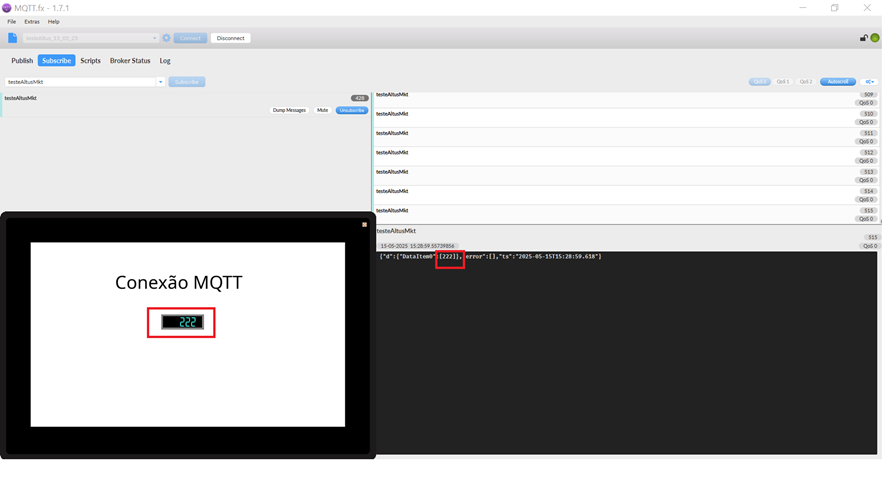

Para fins de exemplificação, foi inserido um valor na IHM (MQTT Publisher), e esse valor foi lido pelo MQTT.FX (MQTT Subscriber), validando a comunicação.
