IHM Axon #54 - Comunicação com CLP Xpress em Modbus RTU

Neste tutorial estão descritos os procedimentos para capacitar o usuário a comunicar a IHM Axon com o CLP Xpress em Modbus RTU.

O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.

Componentes

IHM Axon

Software Altus DTools

Seções do Tutorial

1. DESENVOLVIMENTO

    1.1 Configurando o CLP

    1.2 Configurando a IHM

2. CONCLUSÃO

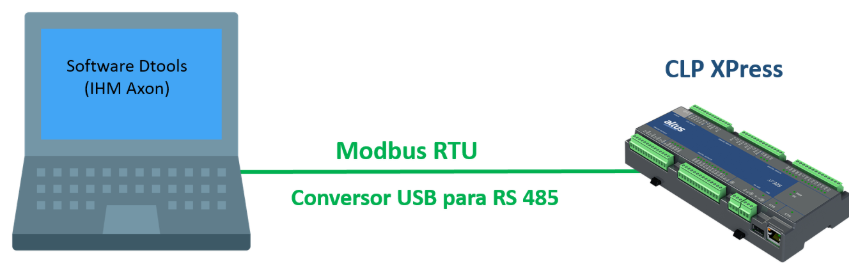

Arquitetura

1. DESENVOLVIMENTO

1.1 Configurando o CLP

Criamos um projeto com o CLP Xpress, que neste caso foi o XP325.

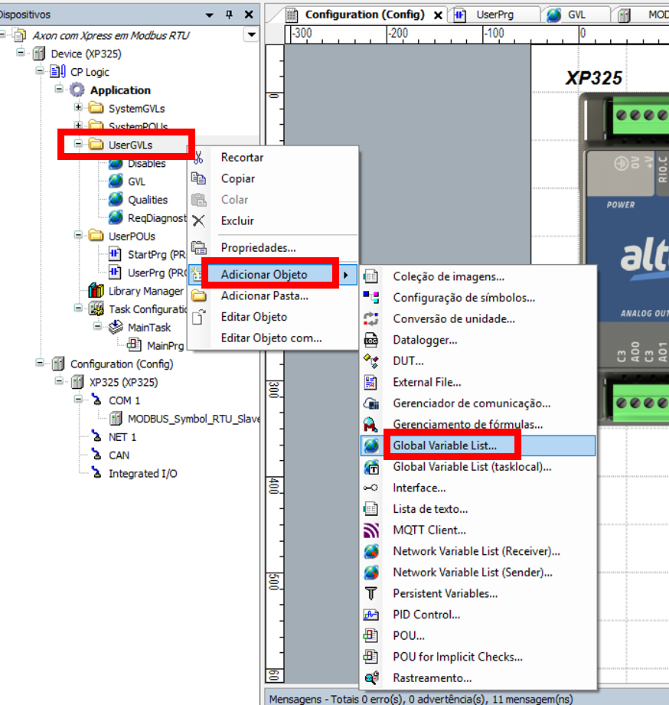

Na pasta UserGVLs, clique em Adicionar Objeto, Global Variable List.

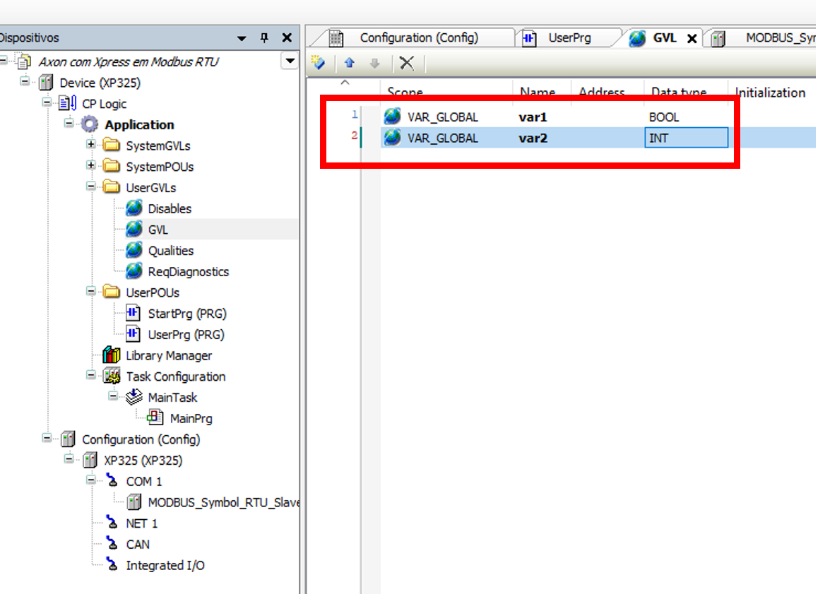

Criamos 2 variáveis, uma do tipo BOOL e outra do tipo INT.

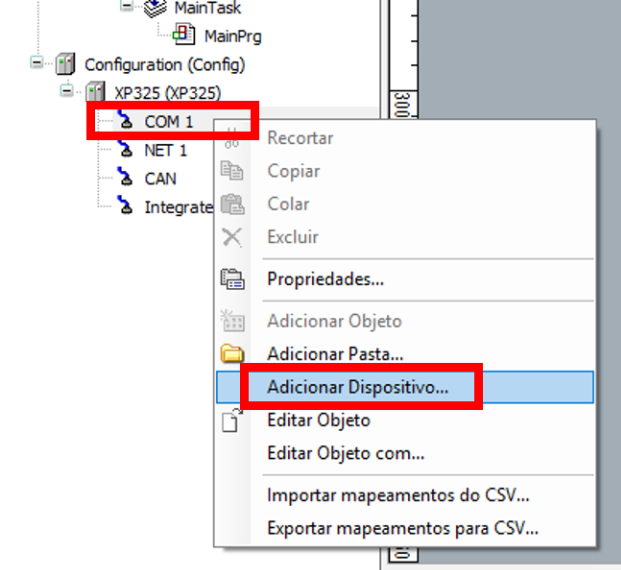

Clique com o botão direito em cima de COM 1 e depois em Adicionar Dispositivo.

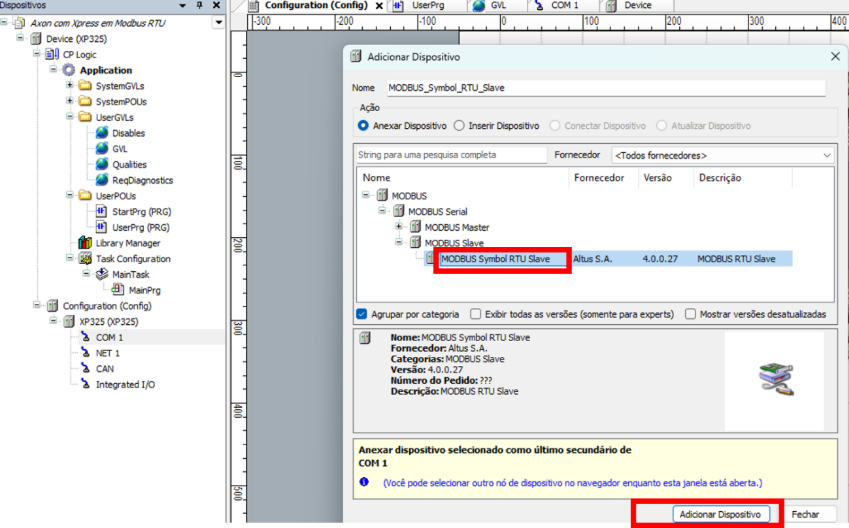

Adicione o Modbus Symbol Server.

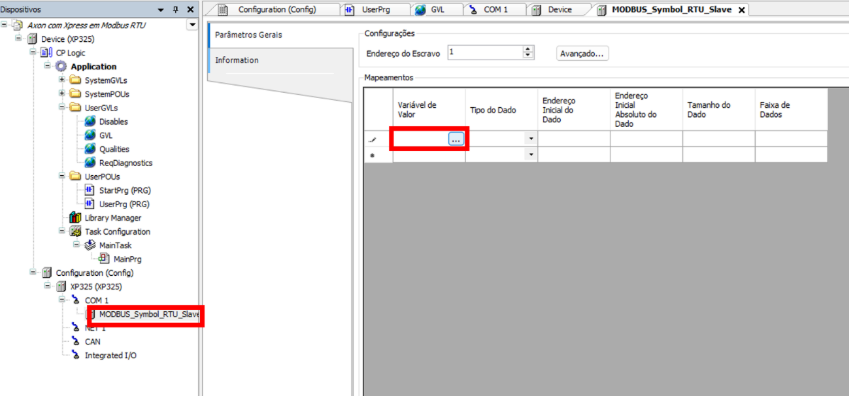

Após, clique 2x em cima de Modbus Symbol Server e clique no campo para adicionar as variáveis.

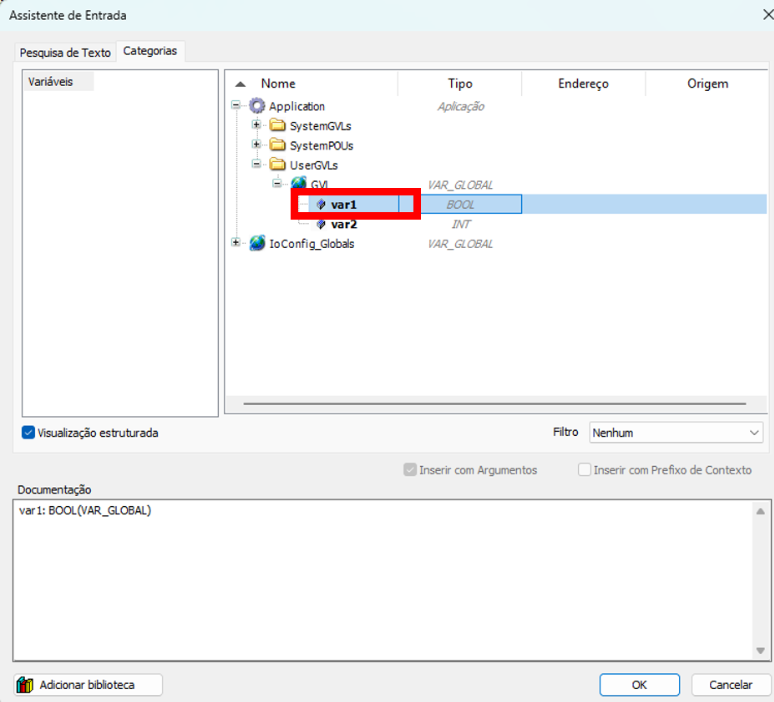

Selecione uma de cada vez.

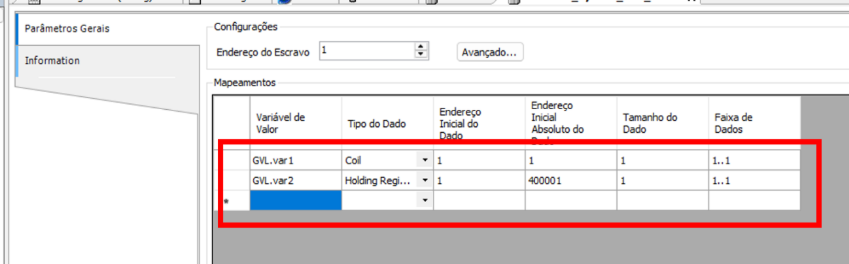

Ficou assim.

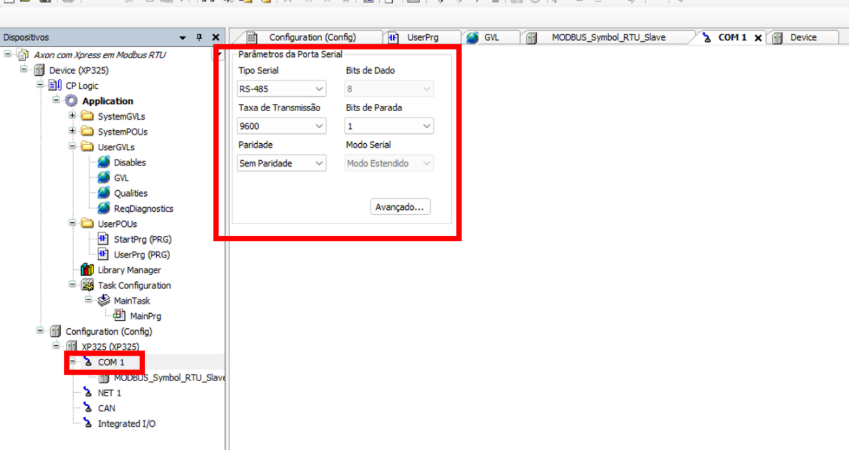

Clique 2x em COM 1, para configurar os itens da comunicação.

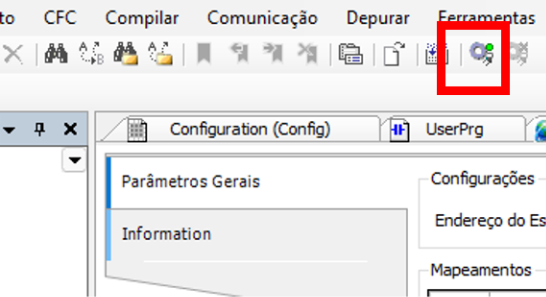

Faça Login no CLP.

1.2 Configurando a IHM

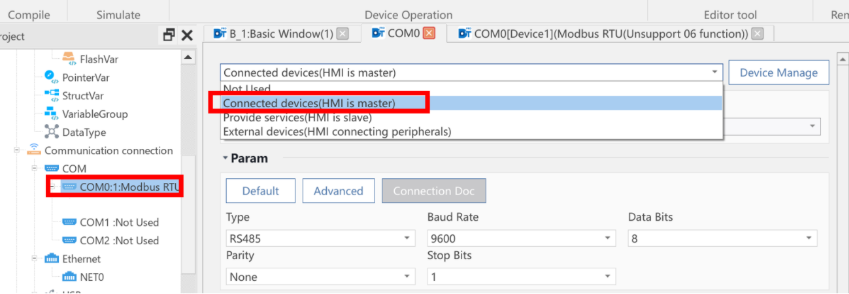

Clique em COM0 e selecione a opção HMI is master.

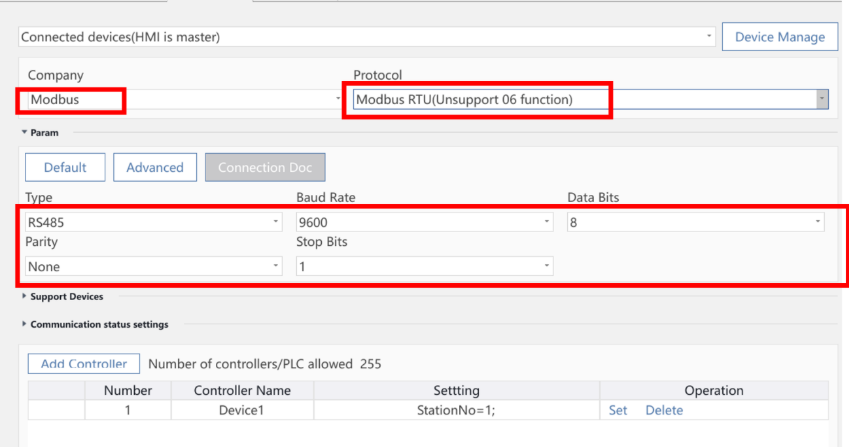

Selecione o Modbus RTU, e abaixo configure da mesma forma que configurou no CLP.

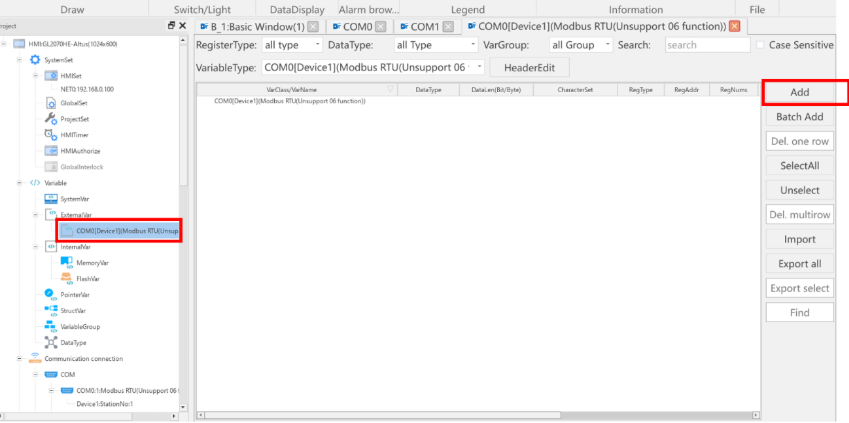

No item Variable, clique em COM0 e depois em ADD.

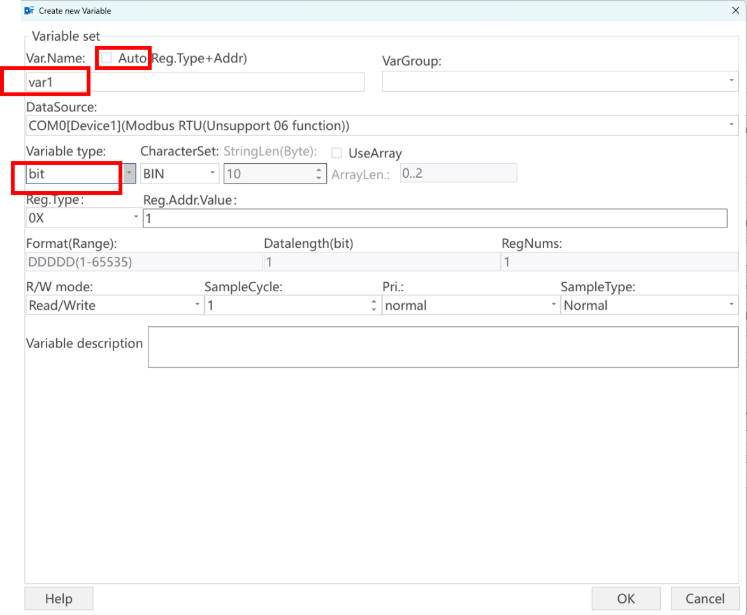

Criamos uma variável do tipo BIT.

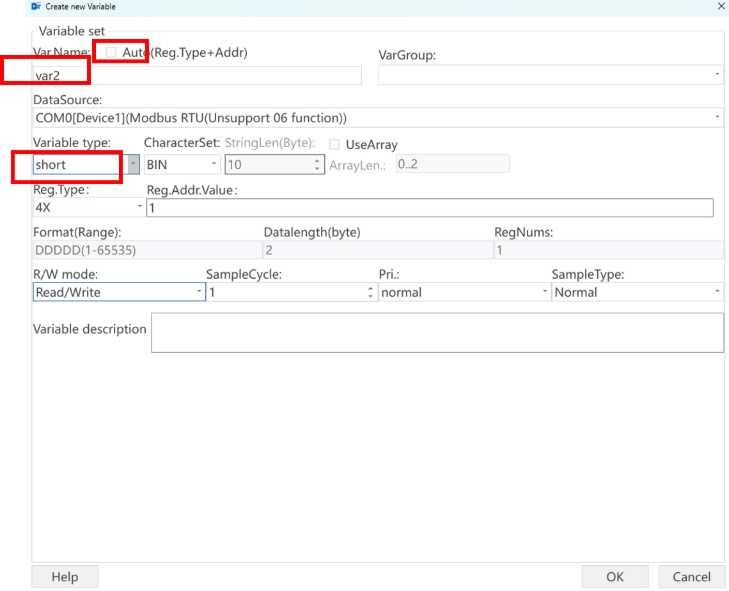

E outra do tipo SHORT.

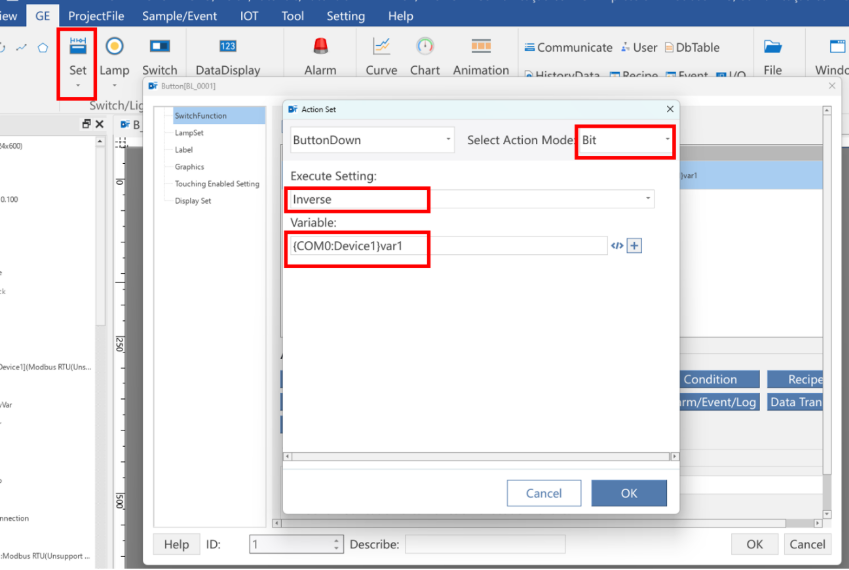

Agora na tela, acrescentamos um botão do tipo BIT, colocamos a função Inverse e configuramos a tag do tipo BIT.

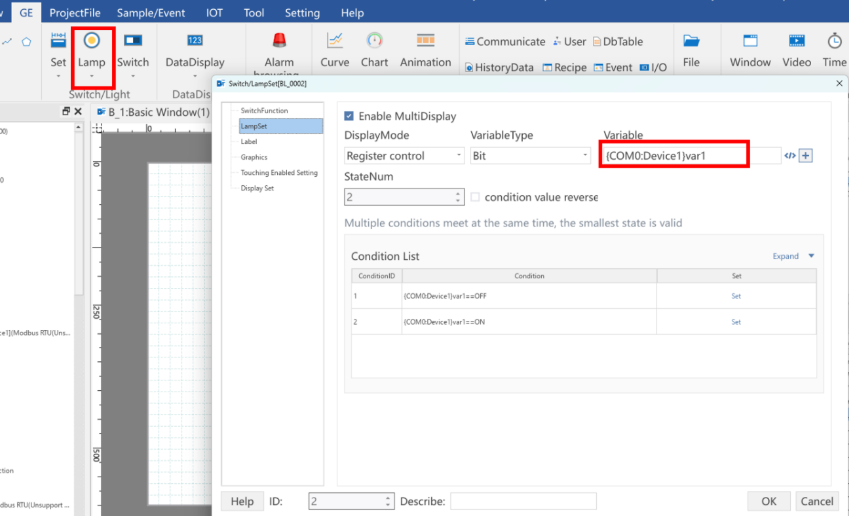

Depois adicionamos uma Lamp e colocamos a mesma Tag.

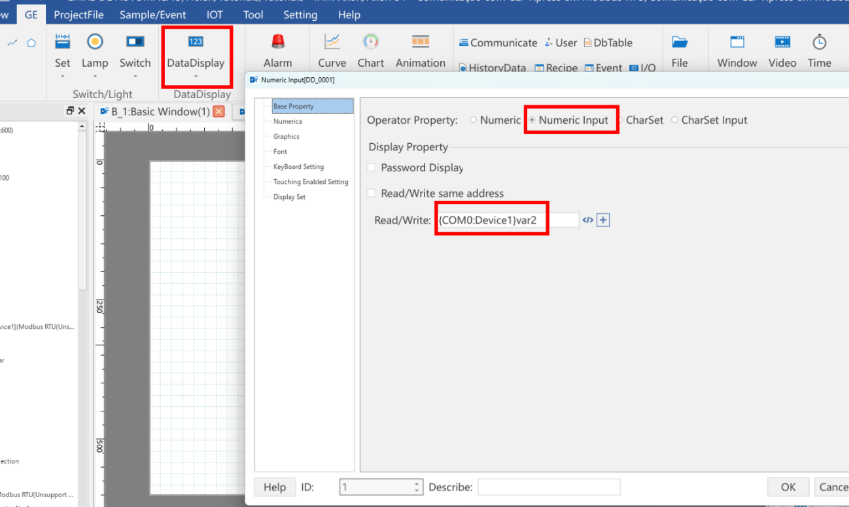

Colocamos também um Numeric Input e configuramos a tag do tipo SHORT.

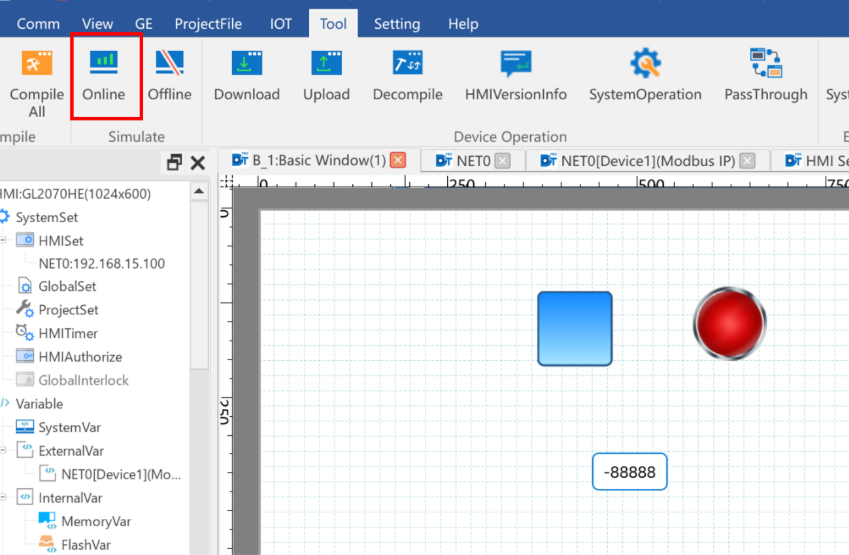

Clique em Online para comunicar com o CLP, sem precisar da IHM física.

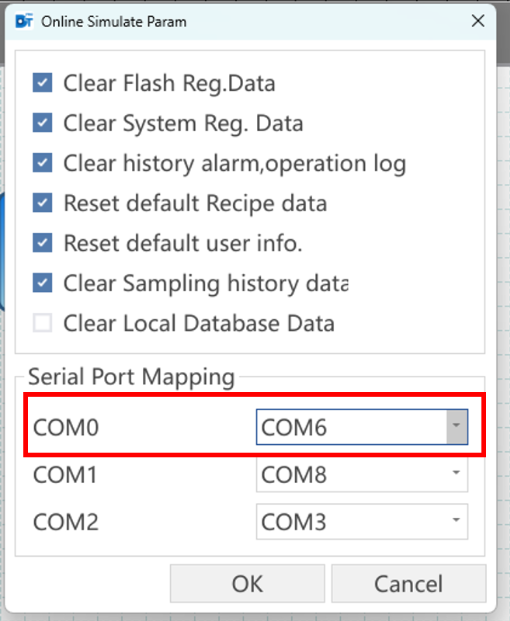

Selecione a porta COM que está utilizando para comunicar. Nesse caso o cabo está na porta COM6 do computador, que é a COM0 da IHM.

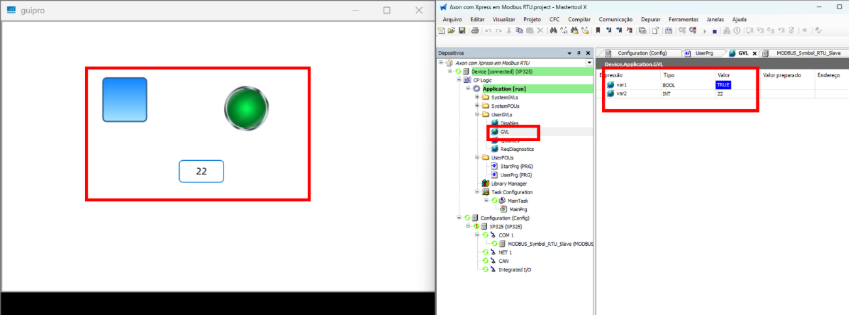

Verificamos que a comunicação deu certo.

2. CONCLUSÃO

Pronto. O usuário já está capacitado a comunicar a IHM Axon com o CLP Xpress em Modbus RTU,
