Neste tutorial estão descritos os procedimentos para capacitar o usuário a acessar um CLP através da IHM Axon usando VPN e Pass Through.
O projeto deste tutorial é um exemplo. Configurações específicas de cada cenário/aplicação devem ser consideradas pelo usuário.
Componentes
Software: Altus DTools Pro
Seções do Tutorial
1. DESENVOLVIMENTO
1.1 Instalação de Softwares
1.2 Apontar IHM (Edge Access)
1.3 Apontar Softwares da IHM e do CLP (Edge Access)
1.4 Configurações no Hardware
1.5 Configurando a VPN
1.6 Abrindo o Software do CLP
2. CONCLUSÃO

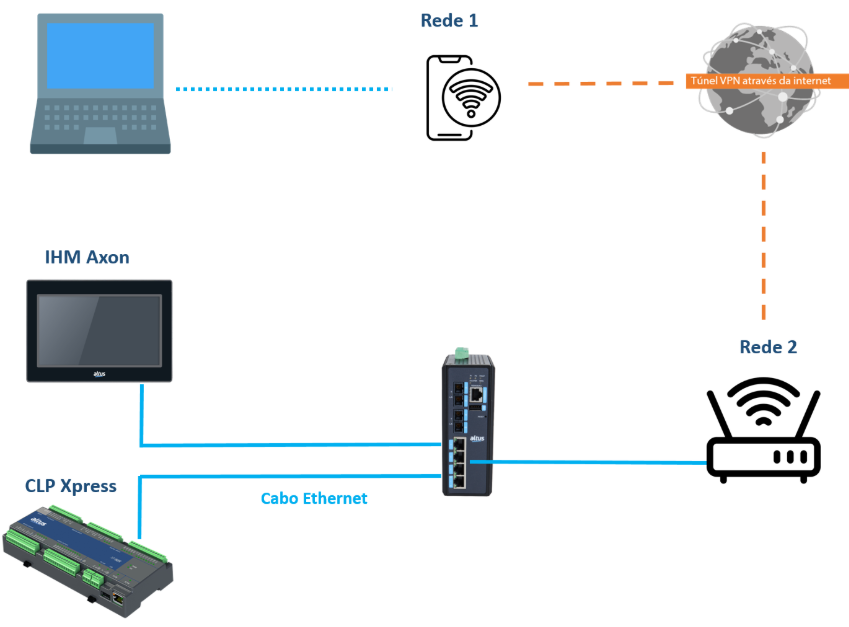

Arquitetura
1. DESENVOLVIMENTO
1.1 Instalação de Softwares
Fazer Download e instalar Zerotier
https://www.zerotier.com/download/
Fazer Download e instalar EdgeAccess
https://m-iot.oss-cn-shanghai.aliyuncs.com/edgeaccess/en/EdgeAccess_EN-amd64-installer.exe
Após o download e instalação dos 2 softwares, reinicie o computador.
Após o download e instalação dos 2 softwares, segurar as teclas Windows + R e digitar “services.msc” na caixa de diálogo que aparecer.

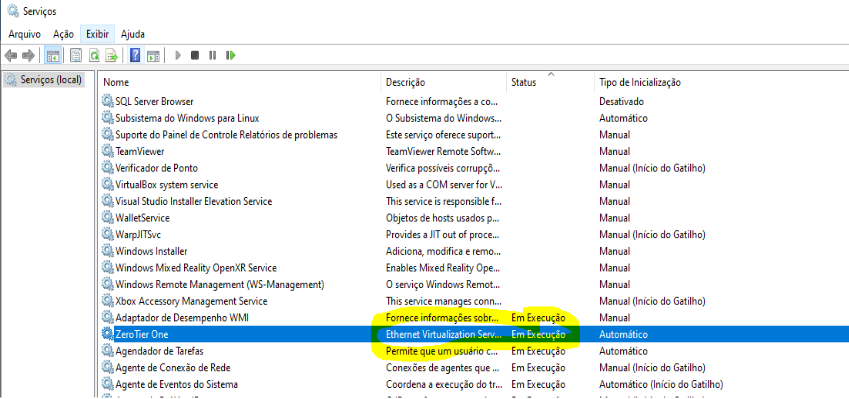

Encontrar o ZeroTier One, clicar com o botão direito e escolher “Iniciar”
1.2 Apontar IHM (Edge Access)

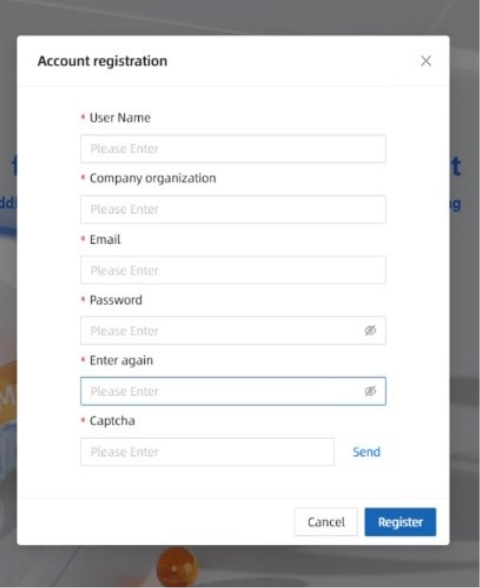

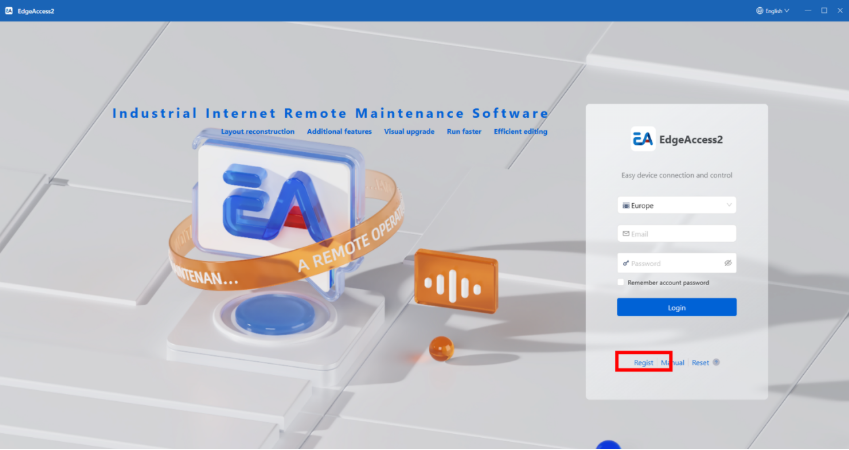

Abrir o EdgeAccess e faça o registro.
1.3 Apontar Softwares (Edge Access)

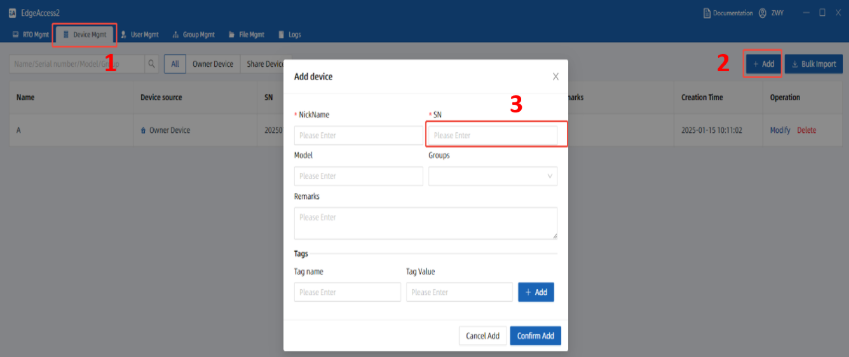

Clicar em Device Mgnt e depois em Add.
Colocar o nome da IHM e o SN (número de série) da IHM que será utilizada. O SN pode ser encontrado no próprio Hardware da IHM.

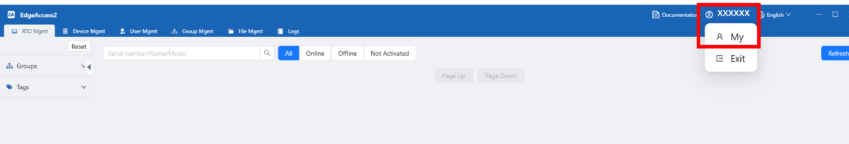

Clicar na sua conta, e ir em My.

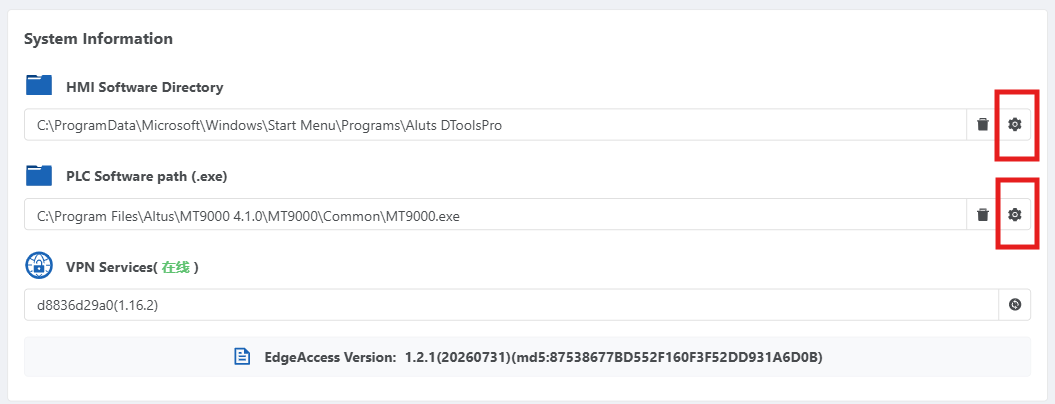

Clicar na engrenagem de cima para selecionar a pasta onde o software Dtools Pro está.
Clicar na engrenagem de baixo para selecionar o software do CLP.
1.4 Configurações no Hardware
Vamos habilitar a VPN no Hardware.
Quando a IHM é reiniciada, ela emite um som, um “beep”.
Para acessar a página de configuração da IHM você deve energizar ela e, ANTES DO BEEP, segure a tela com o dedo no canto inferior direito.
Antes de habilitar a VPN, verifique se o IP da IHM está na mesma faixa de rede do roteador ou da rede local que fornece acesso à internet

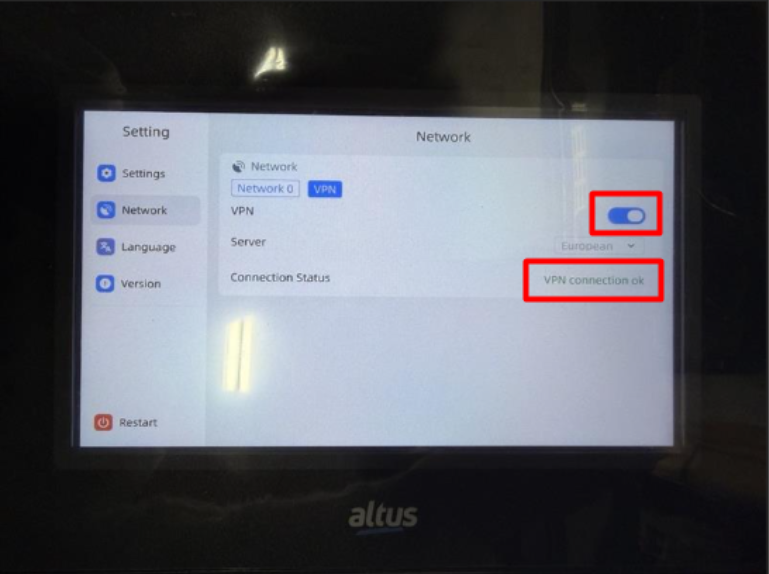

Clique em Network, habilite a VPN e verifique se vai aparecer “VPN connection ok”.
ATENÇÃO: A IHM precisa estar conectada à internet.
1.5 Configurando a VPN

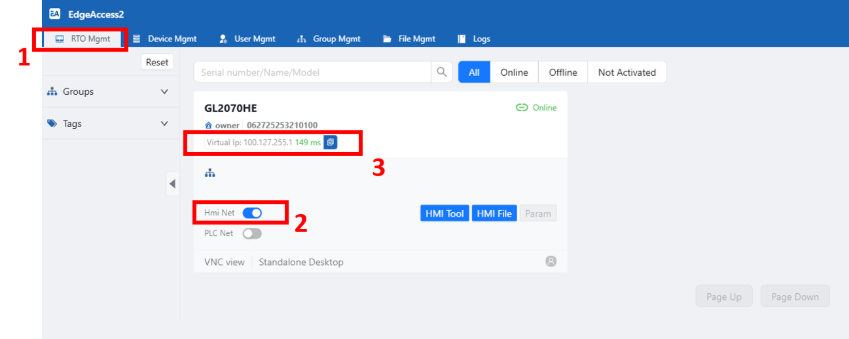

No Software EdgeAccess, clique em RTO Mgmt.
Clique em IHM Net. Verifique se ficou online.
Abre o Software Altus Dtools.
Se conecte com a IHM normalmente. (IP virtual da IHM: 100.127.255.1)
1.6 Abrindo o Software do CLP
Para este passo, é necessário ter criado uma conexão em uma das portas Ethernet da IHM.

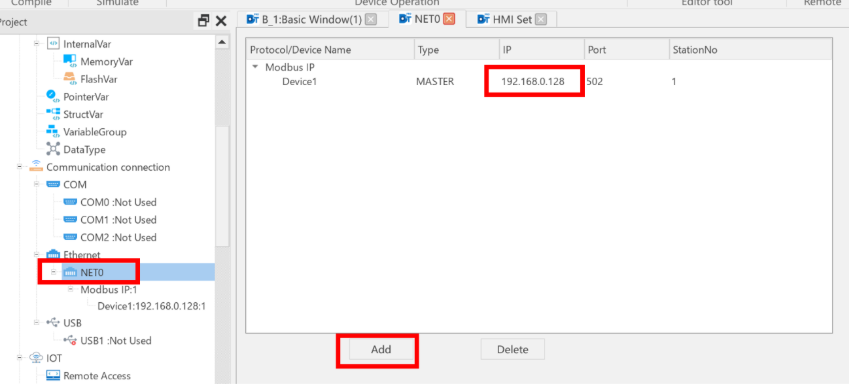

A IHM GL2070HE só tem 1 porta, então usamos ela. Adicionamos uma conexão Modbus TPC e colocamos o IP do CLP.
Atenção: se você não tinha feito isso antes de fazer download pra IHM, faça o download novamente com essa nova configuração.

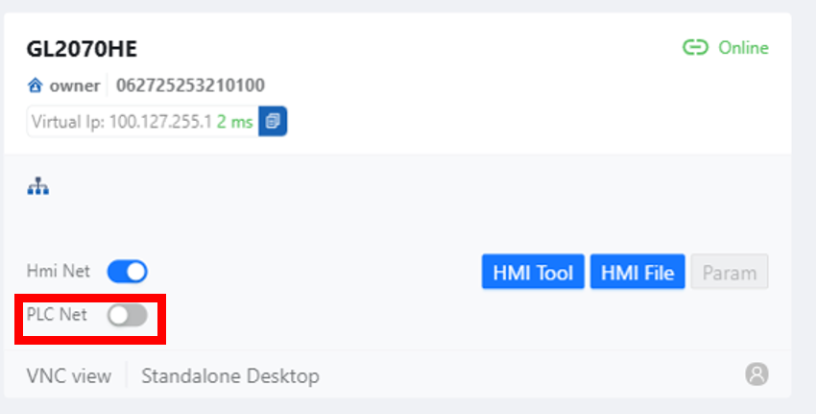

Agora habilite o PLC Net.

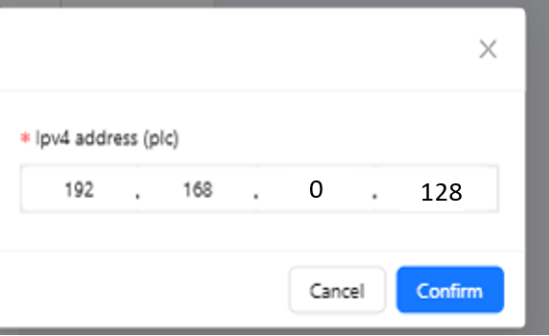

Coloque o IP do CLP.

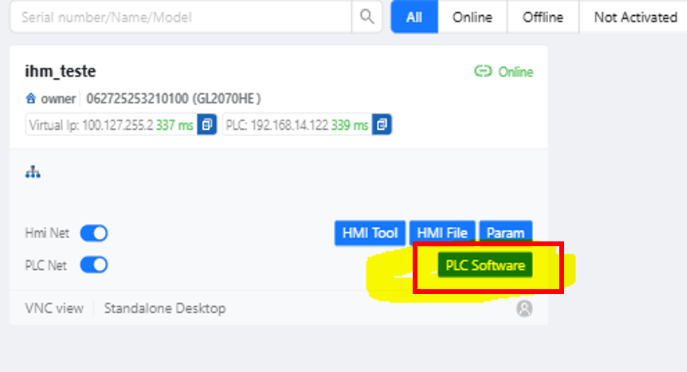

Clique em PLC Software.
Vai abrir o Software do CLP.
Se conecte com o CLP normalmente.
2. CONCLUSÃO
Pronto. O usuário já está capacitado a acessar um CLP através da IHM Axon usando VPN e Pass Through.
