Nexto Xpress - Utilizando o bloco SEL

Nesse tutorial você entederá como funciona o Bloco SEL.

1. DESENVOLVIMENTO

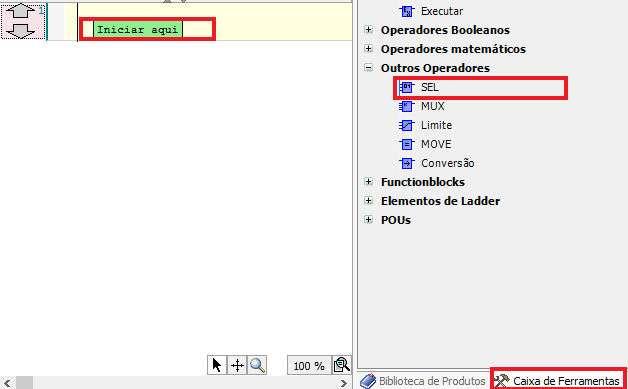

Para encontra esse bloco abra a caixa de ferramenta >> Outros operadores >> SEL

Selecione e arraste para a tela

  Esse bloco é um bloco seletor Seletor

OUT := SEL(G, IN0, IN1)  significa:

OUT := IN0;  se G=FALSE

OUT := IN1;  se G=TRUE.

Tipos de dados permitidos:

IN0, IN1, OUT: qualquer tipo;

G: BOOL.

2. CONCLUSÃO

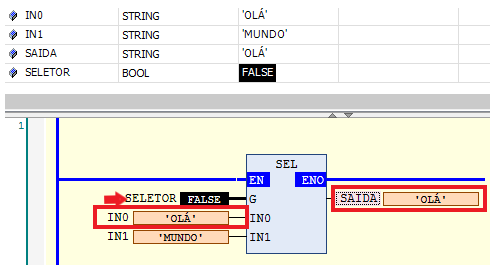

    Esse é um bloco seletor binário, quando a entrada G estiver em 0 o valor da entrada IN0 vai ser movido para a saída, e quando G estiver em 1 o valor da entrada IN1 será movido para a saída
