Nexto Xpress - Utilizando o bloco MUX

Nesse tutorial você entederá como funciona o Bloco MUX.

1. DESENVOLVIMENTO

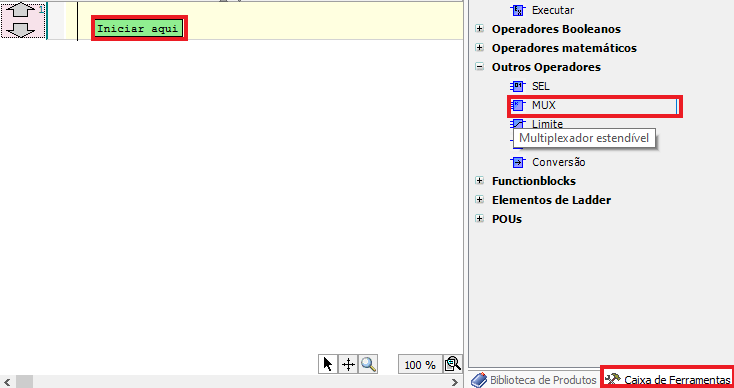

Para encontra esse bloco abra a caixa de ferramenta >> Outros operadores >> MUX

Selecione e arraste para a tela

     Esse bloco é um bloco seletor multiplexador

MUX seleciona o valor "K" dentre um grupo de valores

IN0, ..., INn e OUT podem ser de qualquer tipo de variável.

K deve ser BYTE, WORD, DWORD, LWORD, SINT, USINT, INT, UINT, DINT, LINT, ULINT ou UDINT.

OUT := MUX(K, IN0,...,INn) significa:

OUT := INK.

2. CONCLUSÃO

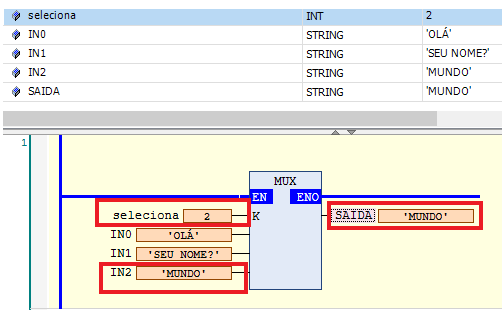

    A entrada K é uma variável númerica de tipo não decimal resposável por selecionar a linha da entrada e a variável que estiver na entrada selecionada terá seu valor movido para a saída.

A primeira entrada abaixo de K começa é selecionada K=0 ; a segunda entrada abaixo de K é K=1 e assim por diante.

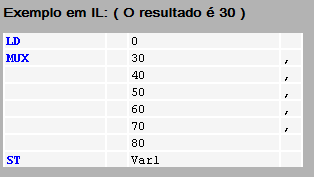

3. OUTRAS LINGUAGENS

4. VÍDEO
