Neste tutorial, você aprenderá a realizar a comunicação entre o Xpress e o software iXDeveloper por meio do protocolo OPC UA.



Componentes

Software: MasterTool IEC XE 3.40; IxDeveloper Versão 2.47.473

CLP: XP340; Firmware: 1.11.10.0

Download IxDeveloper: https://www.altus.com.br/suporte/download/baixararquivo/AwMLWg==/6



Seções do Tutorial

1. ARQUITETURA

2. DESENVOLVIMENTO

2.1 Criando novo projeto no Mastertool

2.2 Adicionar GVL

2.3 Adicionar dispositivo

2.4 Configuração OPC UA

2.5 Configuração iX Developer

2.6 Configuração das Tags

3.0 VIDEO



1. ARQUITETURA



2. DESENVOLVIMENTO

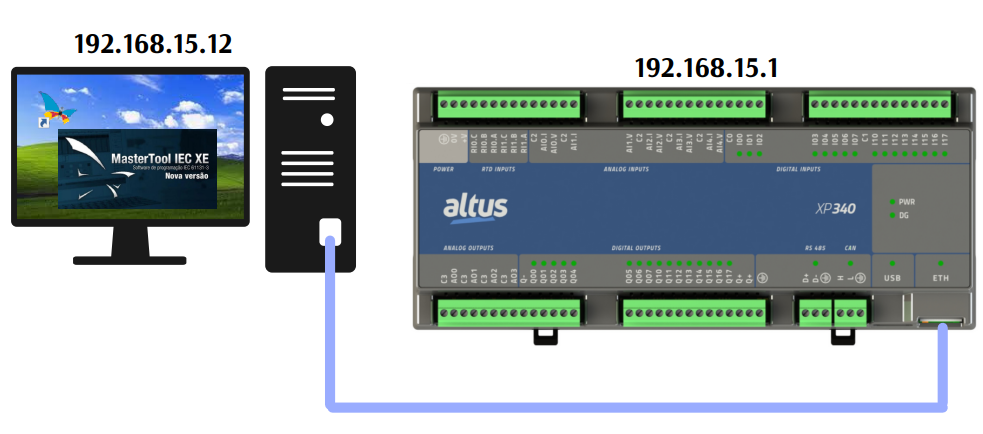

Uma lâmpada dois botões e um display irá auxiliar a monitorar as variáveis comunicando entre os softwares.



2.1. Criando novo projeto no Mastertool

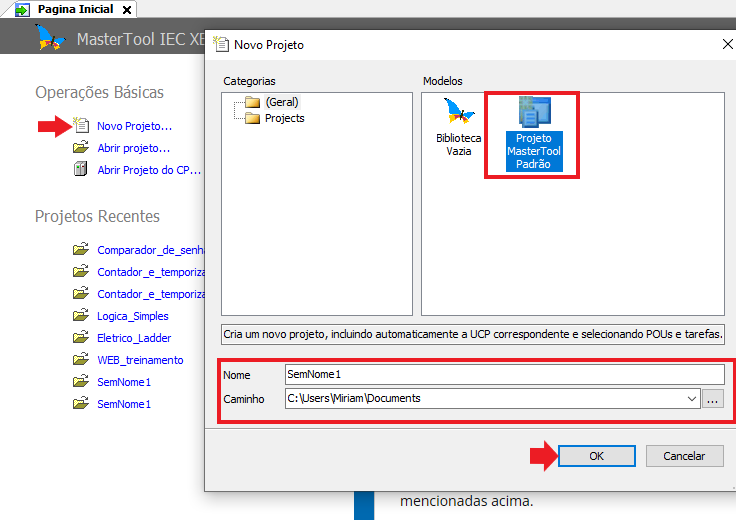

Crie um novo projeto, clicando em "Novo Projeto", coloque o nome e o caminho da pasta na qual você deseja salvá-lo.

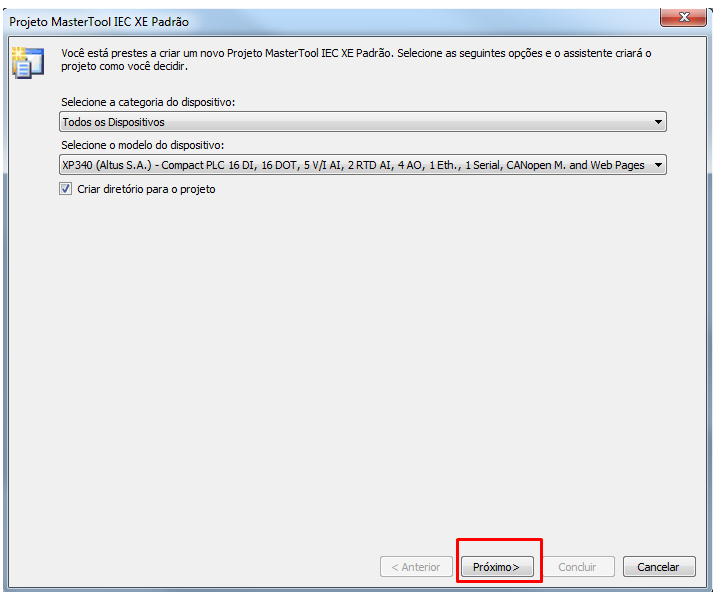

Para essa simulação com o mastertool e iX Developer iremos utilizar o XP 340 e a linguagem de programação em LADDER; clique em próximo certificando que todas linguagem esteja em ladder até aparecer "CONCLUIR" e então o programa será aberto.



2.2 Adicionar GVL

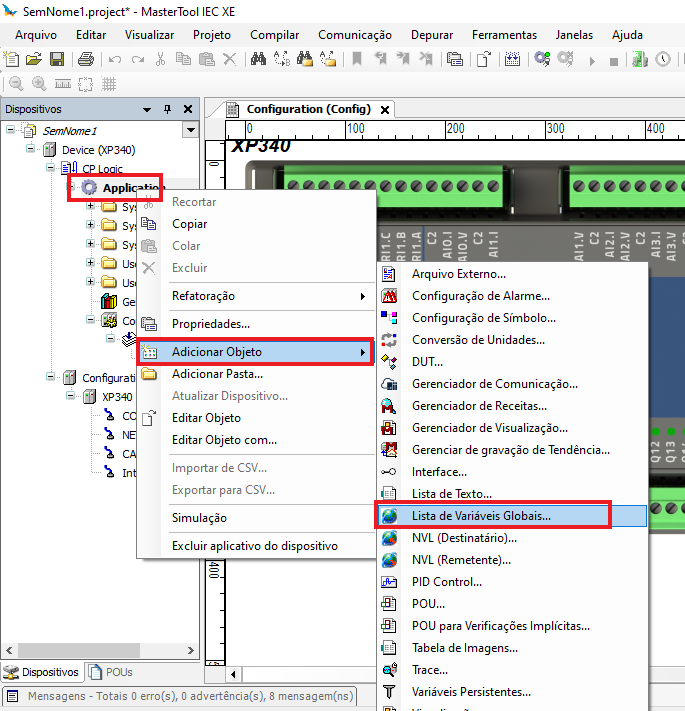

Iremos começar criando uma lista de variavéis globais. Para isso é preciso clicar com o botão direito do mouse em Application >> Adicionar objetos >> Lista de variáveis. Nomeei a lista com o nome que desejar, sem espaço ou caracteres especiais em seguida clique em "Adicionar".

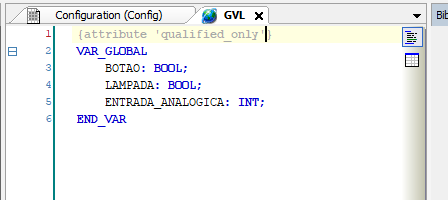

Quando a lista abrir em sua tela mude o tipo de declaração para o modo textual (1) em seguida apague o parâmetro que está a cima do VAR_GLOBAL (opcional) caso queira usar a lista de variáveis global em todo projeto sem ter que declara o nome da lista). E declare as variáveis como a imagem ao lado.



2.3 Adicionar dispositivo

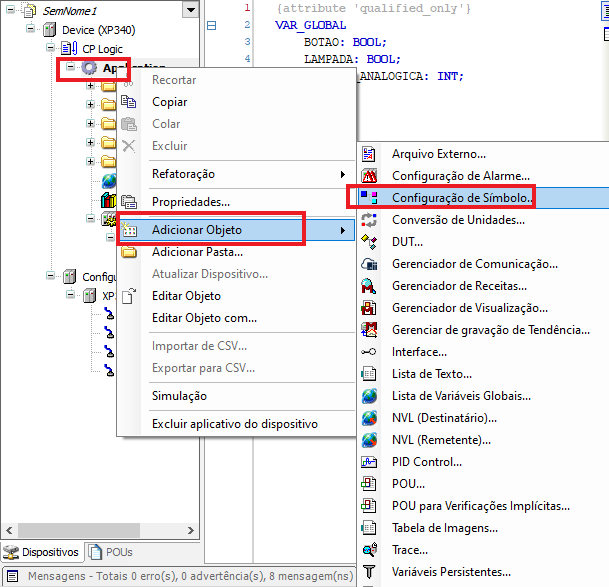

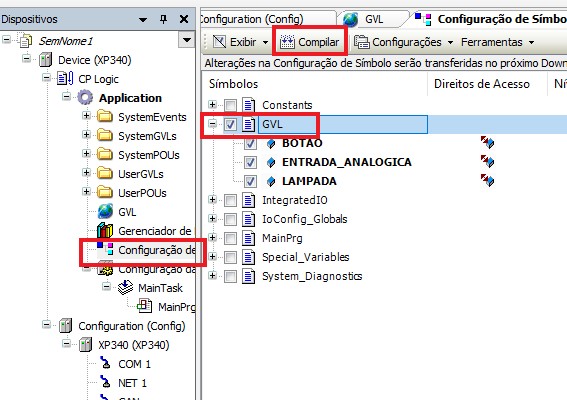

Com as variáveis declaradas adicione o objeto Symbol Configuration na árvore do projeto. Para isso clique com o botão direito do mouse em Application >> adicionar objeto >> Symbol Configuration, irá aparecer uma janela clique em adicionar. Em seguida cliquem compilar para aparecer a GVL que adicionamos, selecione ela e clique em compilar novamente.





2.4 Configuração OPC UA

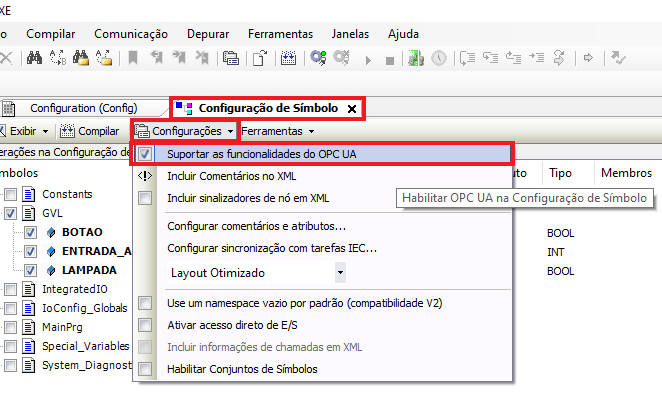

Após adicionar a Symbol Configuration >> em configurações ao lado de compilar marque a opção Suporte a características OPC UA.

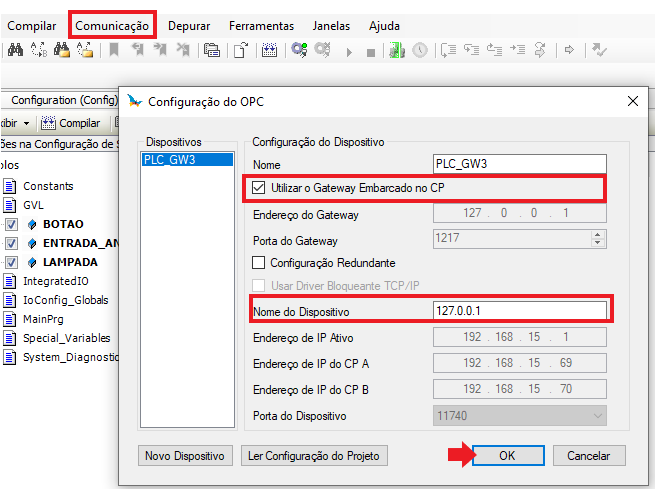

Clique em Comunicação >> Configuração OPC. Verifique se o IP ativo está o IP do seu CLP e modifique a porta do dispositivo para 11740. Em endereço do Gateway coloque o endereço do seu CLP também e a porta do Gateway deve ser 4840. Selecione a opção utilizar gateway no CP. Após modificar isso clique em OK. Por fim em comunicação faça login no seu CLP.





2.5 Configuração iX Developer

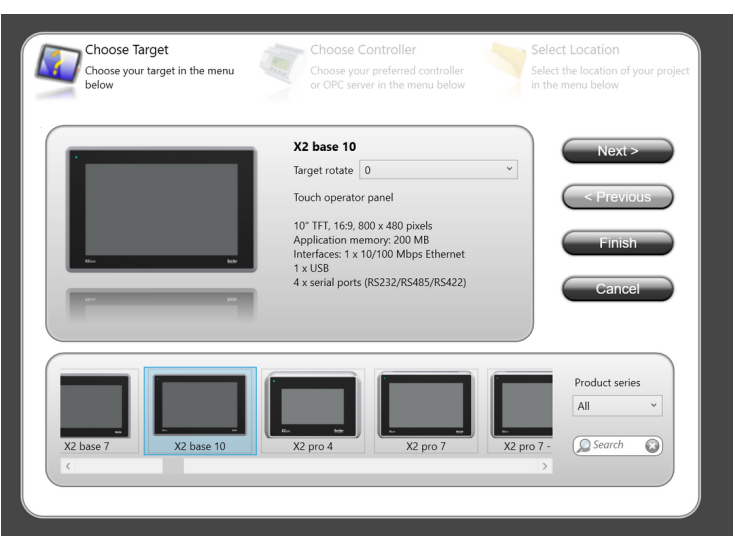

Abra o software iX Developer como administrador; Na tela que abrir clique em Create New Project; selecione uma tela IHM e clique em Next.



Na janela seguinte selecione em Controllers a opção OPC UA Server em seguida digite o

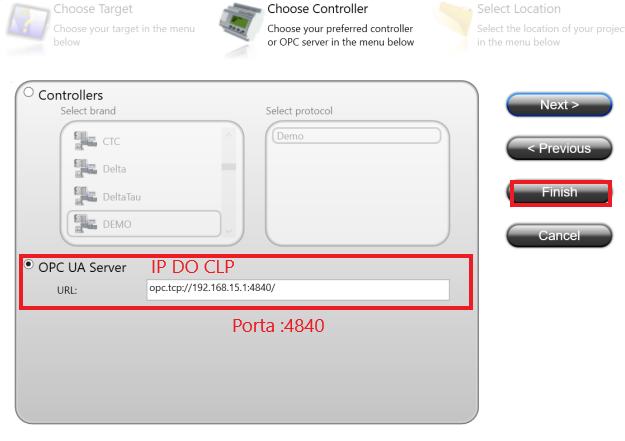

IP do seu controlador na opção de URL e coloque no final do IP a porta OPC :4840 Clique em Next, na tela seguinte nomeie o projeto e escolha o local onde deseja salvar após isso clique em Finish.



2.6 Configuração das Tags

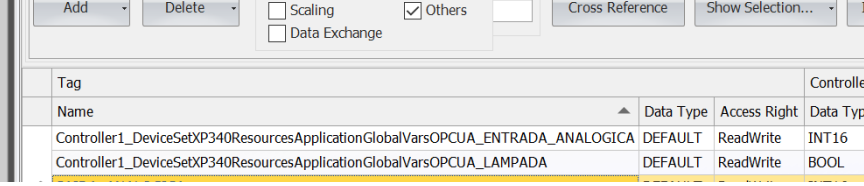

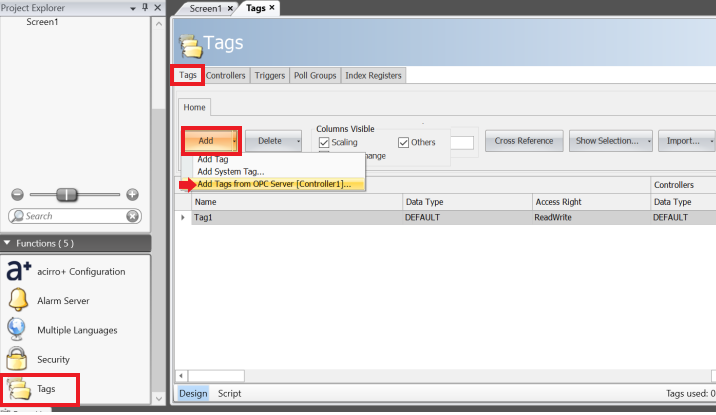

Adiante em Tags, no canto inferior esquerdo da tela, clique na aba de tags e adicione as variáveis que foram utilizadas no projeto do MasterTool clicando em add tags from OPC Server.

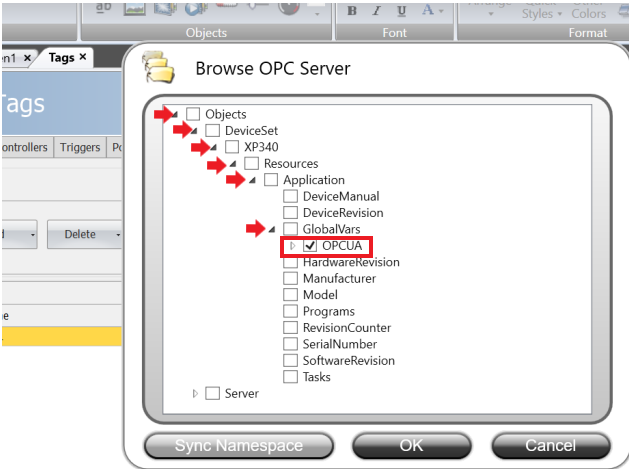

Abra a opção Objects >> Device Set>> XP 340>> Resources >> Aplication >> Global Vars e selecione a GVL desejada. Por fim clique em OK.



Para editar o nome das variáveis basta clicar sobre eles e digitar o nome que desejar.

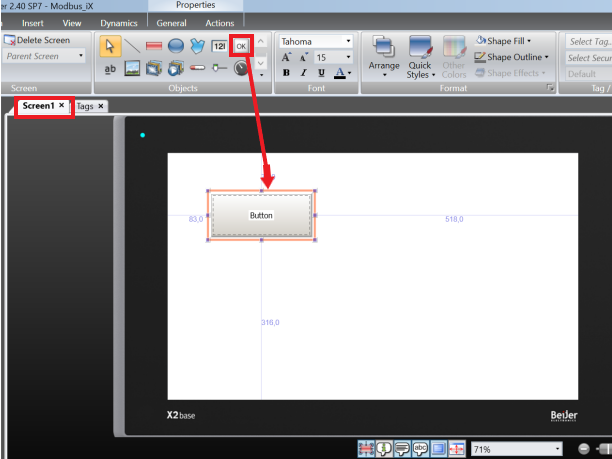

Para fazer a tela de simulação você irá clicar duas vezes em Screen para abrir a tela IHM em seguida clicar em Button o simbolo com "OK" dentro e clicar na tela da IHM (o tamanho do botão pode ser modificado como desejar).

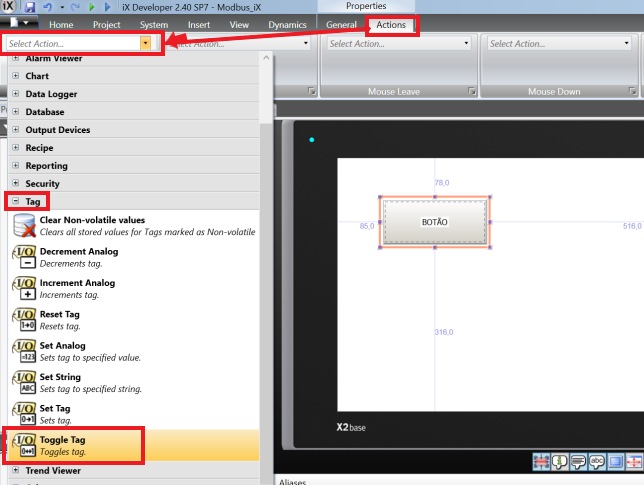

Para vincular a tag ao botão é necessário selecionar o botão clicar na aba Action na parte superior da barra de tarefas em "Click" clique em Select Action >> Tag >> Toggle Tag.

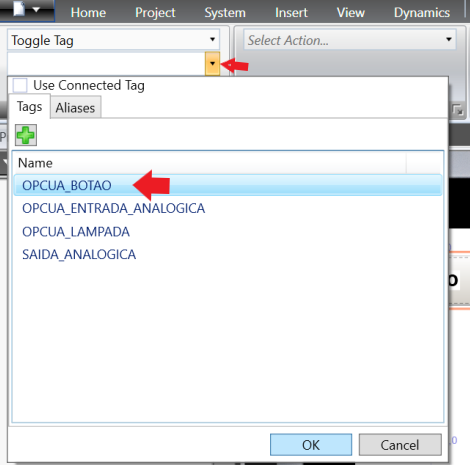

Aparecerá um novo campo para preencher, clique na seta para abrir uma janela suspensa que trará as tags adicionadas ao projeto, basta clicar duas vezes sobre a tag desejada.

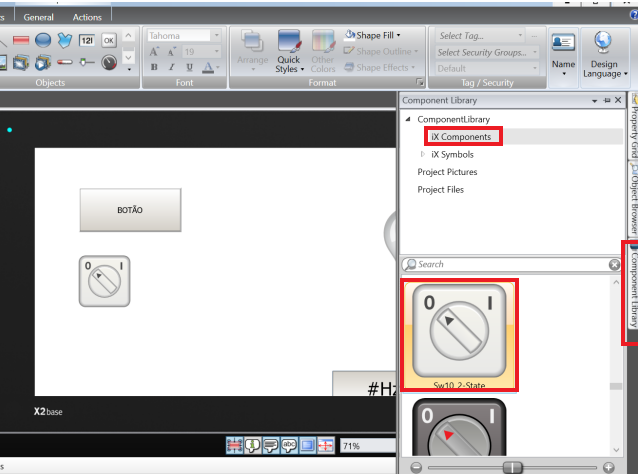

Para visualizarmos melhor a mudança de estado do botão iremos acrescentar também uma chave ON/OFF. Volte para Home na barra de tarefas na aba do Canto superior esquerdo. Abra a biblioteca de componente e clique na sobre uma das chave ON/OFF e arraste para a tela em seguida.

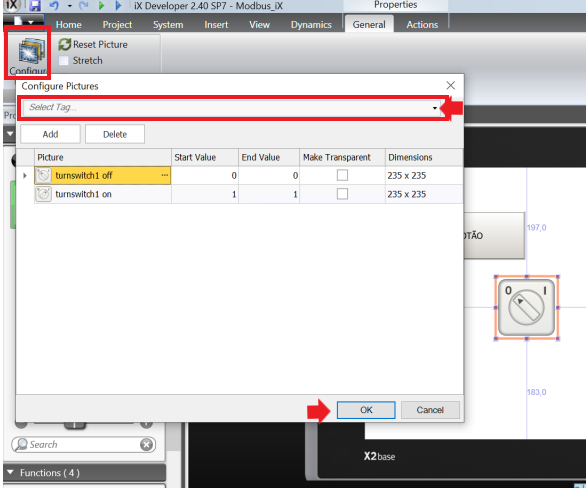

Selecione a Chave clique em General >> Configure Pictures. Aparecerá a aba de configuração de imagens em select tag escreva o nome da variável ou clique na seta ao lado para ver as tags presentes no projeto e selecionar. Para finalizar clique em OK.

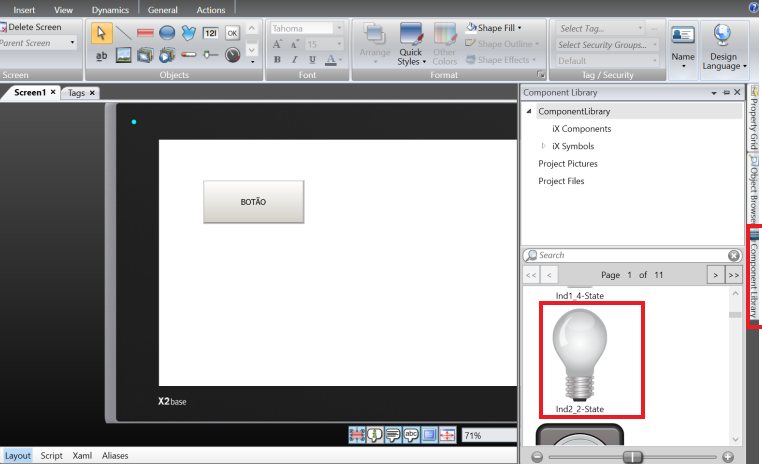

Abra a biblioteca de componente novamente e agora e adicione a lâmpada clicando uma vez sobre ela e arrastando para a tela IHM. Essa Lâmpada será configurada exatamente como a chave ON/OFF foi, modificando apenas a tag selecionada para a tag LAMPADA.

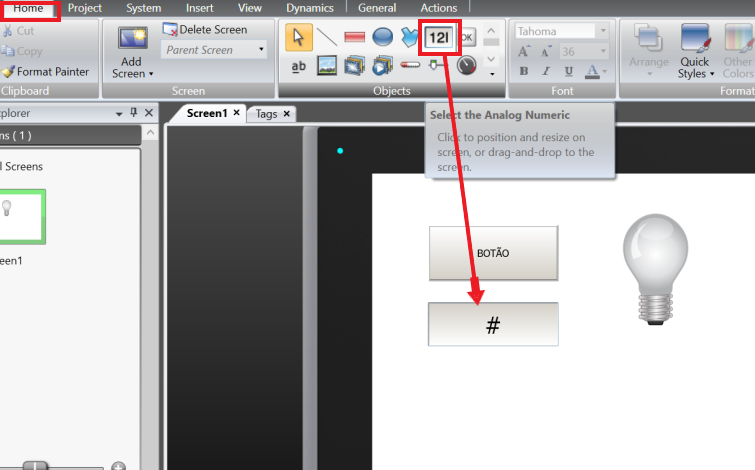

Em Home clique em no display analógico representado por uma caixinha com "123" e clique sobre a tela IHM. O retângulo azul na imagem ao lado mostra onde é possível mudar fonte e tamanho da letra que irá aparecer no display.

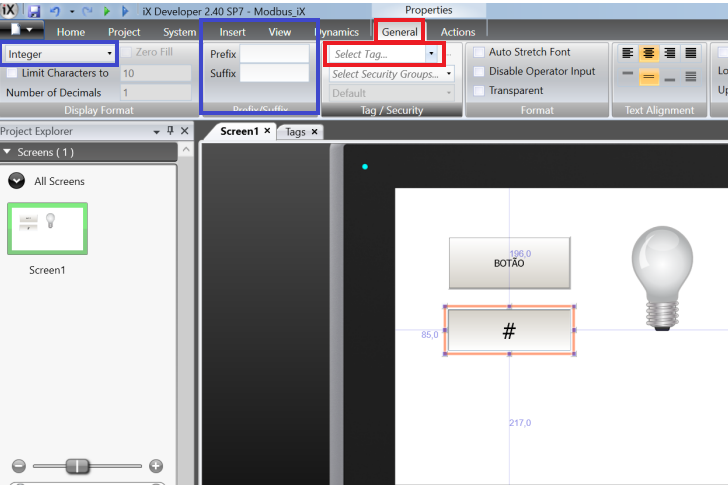

Para vincular a tag ao display selecione o mesmo, na aba General >> select tag (você pode escrever o nome da tag ou clicar para abrir a janela suspensa com as tags do projeto e selecionar a tag analógica). Os retângulos azuis mostra onde é possível colocar sufixo e prefixo além de definir o tipo de número que irá aparecer no display

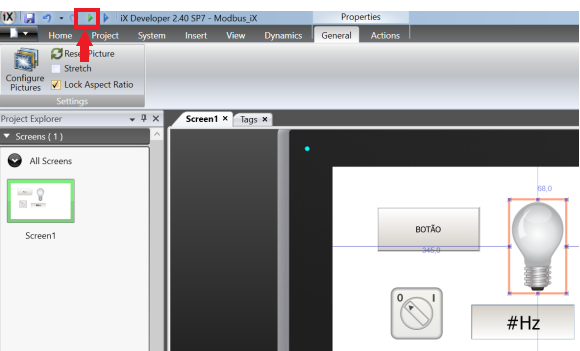

Clique em Run (seta verde no canto superior esquerdo da tela) ou tecle F5 para iniciar a simulação da tela IHM. Divida a tela da simulação com a tela do MasterTool para possa monitorar as variáveis.

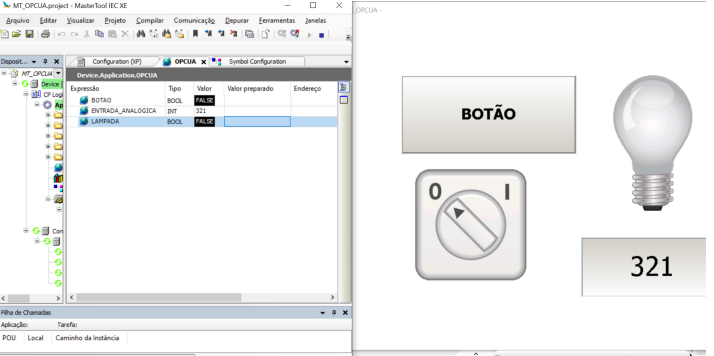

Reorganize as telas e faça a simulação.
