Nexto Xpress - Configurando o bloco funcional Blink

Nesse tutorial você entenderá como funciona o Bloco funcional Blink.

1. DESENVOLVIMENTO

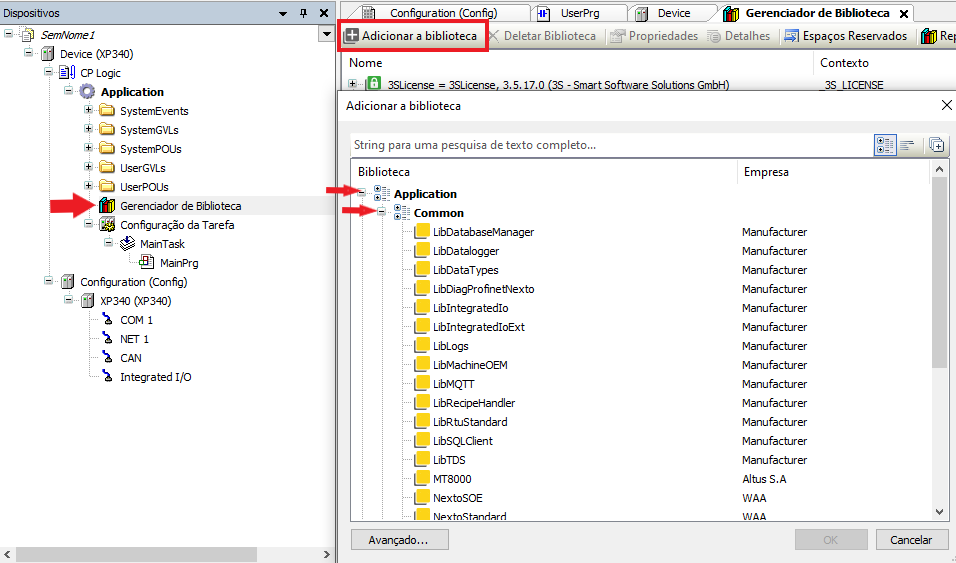

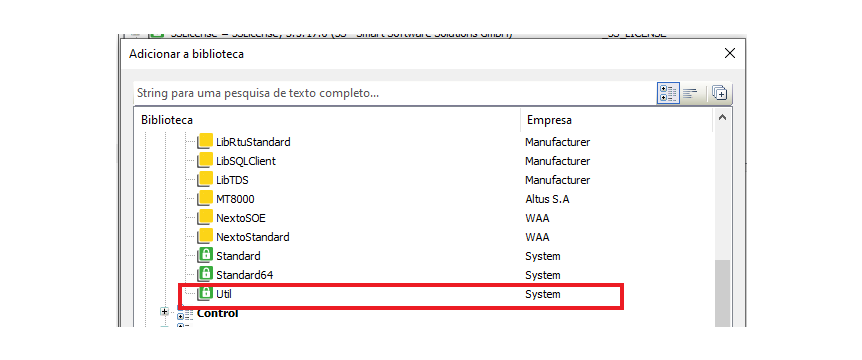

Primeiramente será necessário adicionar a biblioteca Útil, pois é onde o bloco fica arquivado. Clique em Library Manager ou Gerenciador de biblioteca >> Adicionar biblioteca >> Application >> Common, desça a lista até aparecer a palavra Útil, selecione e clique em OK, ou dê um duplo clique.

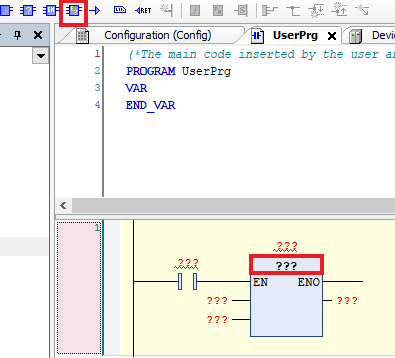

Adicione um Bloco vazio na linha que desejar, na interrogação escreva BLINK

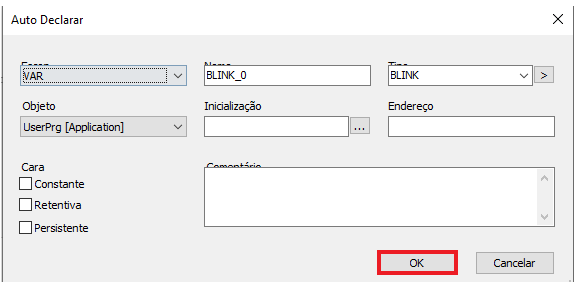

Parametrize o bloco clicando em OK na janela seguinte que aparecer.

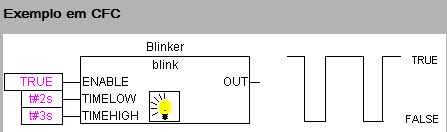

O Bloco BLINK gera um sinal pulsante.

ENABLE >>BOOL,

TIMELOW e TIMEHIGH >> tipo TIME.

A saída OUT >> BOOL.

Se ENABLE está definido como TRUE, BLINK começa a definir a saída para o período de tempo TIMEHIGH como TRUE e posteriormente o define para o período TIMELOW como FALSE.

Quando ENABLE é resetado para FALSE, OUT não será alterado, ou seja, não serão mais gerados pulsos. Caso você deseje explicitamente obter OUT FALSE quando ENABLE for resetado para FALSE, use "OUT AND ENABLE" (adicione uma caixa AND com parâmetro ENABLE) na saída.

2. CONCLUSÃO

ENABLE será a entrada que vai habilitar o bloco, quando ENABLE for TRUE a saída começará a gerar pulsos de tempos pré-definidos em TIMELOW e TIMEHIGH

TIMELOW é tempo que a saída ficará desabilitada

TIMEHIGH é o tempo que a saída ficara habilitada
