Este documento tem o objetivo de explicar como conectar o software MasterTool IEC XE aos CLP’s da série Nexto/Nexto Xpress.
Componentes
Software: MasterTool IEC XE v3.23
CLP: NX3020
Seções do Tutorial
1. ARQUITETURA
2. DESENVOLVIMENTO
2.1. Método Easy Connection
2.2. Método Antigo (Device)
2.3. Alterar IP do computador pelo Windows 7
________________________________________________________________________________________________________________
1. ARQUITETURA

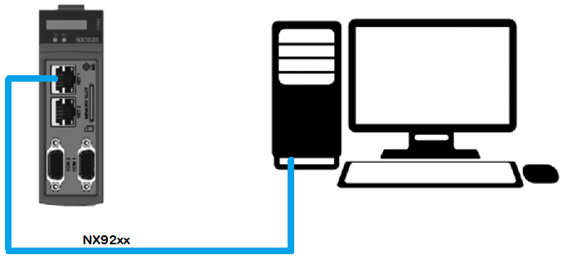

Na arquitetura deste tutorial, será conectado o cabo de programação NX9202 na porta NET1 da CPU NX3020 e na porta Ethernet do computador.
Obs.: Essa arquitetura é válida para qualquer CPU da série Nexto/Nexto Xpress.
2.DESENVOLVIMENTO
Neste tutorial será explicado como realizar a conexão dos CLP’s da série Nexto/Nexto Xpress com o computador através do software MasterTool IEC XE, sendo abordados dois métodos:
- Easy Connection: utilizado a partir da versão 3.14 do MasterTool IEC XE;
- Device (Antigo): utilizado para versões anteriores a 3.14 do MasterTool IEC XE e ainda disponível nas versões mais recentes.
Para realizar a conexão entre computador e CPU é necessário que ambos estejam na mesma rede. Na seção 2.3. deste tutorial será visto como alterar o IP do computador, colocando-o na mesma rede da CPU pelo Windows 7.
2.1. Método Easy Connection
Para a utilização do método Easy Connection é necessário que o firmware da CPU esteja atualizado para a utilização do método.

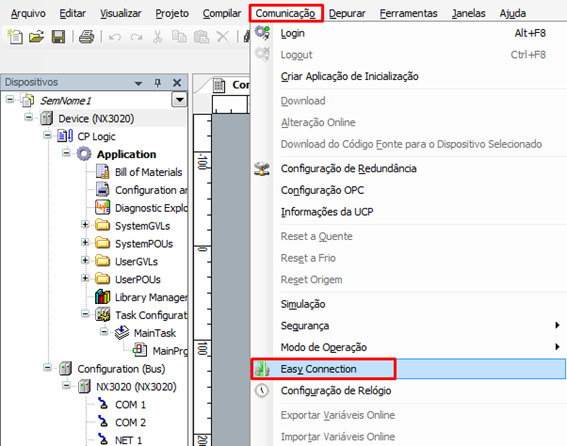

Com a aplicação desenvolvida, na barra superior, vá em Comunicação e clique em Easy Connection.

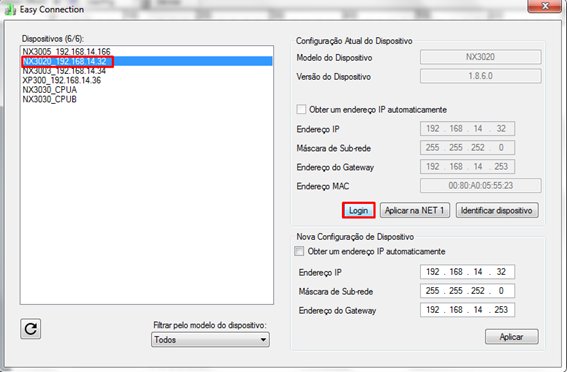

A janela Easy Connection abrirá. Ao lado esquerdo da janela aparecerão as CPU’s disponiveis na rede. Selecione a CPU que deseja se conectar e clique em Login.
Obs.: É importante que o CLP e o computador estejam na mesma rede.

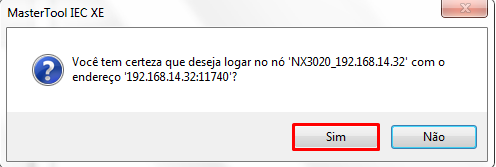

Clique em Sim no questionamento de confirmação da realização do login.

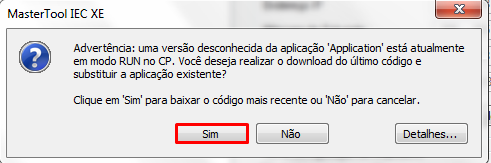

Clique em Sim no próximo questionamento que será mostrado.

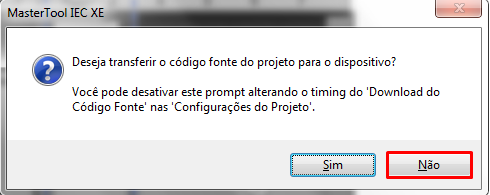

A aplicação começará a ser carregada para a CPU. Por fim, será questionado se deseja transferir o código fonte para a CPU. No caso deste tutorial, iremos clicar em Não.
Obs.: Há situações que o desenvolvedor deseja realizar o upload do código futuramente (transferir a aplicação da CPU para o software). Nesse caso é importante clicar em Sim quando questionado se deseja transferir o código fonte para a CPU, para ser possível realizar o upload quando necessário.
2.2. Método Antigo (Device)
Para utilizar este método, é muito importante conhecer o IP do CLP que está utilizando. Também, é importante salientar que o método pelo Device funcionará em qualquer versão do MasterTool IEC XE, porém só deve ser usado em versões inferiores a 3.14, pois nessas versões não há a possibilidade de utilizar o método Easy Connection. Em versões iguais ou superiores a 3.14 do MasterTool IEC XE é recomendado utilizar o método Easy Connection por ser mais prático, diminuindo a possibilidade de o gateway não encontrar o IP do dispositivo.

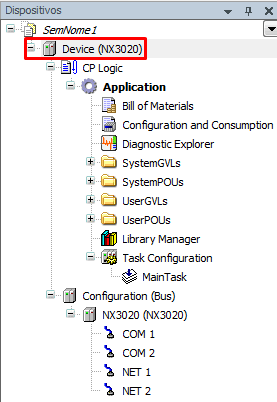

Na árvore do projeto clique duas vezes sobre Device para abrir a sua aba.

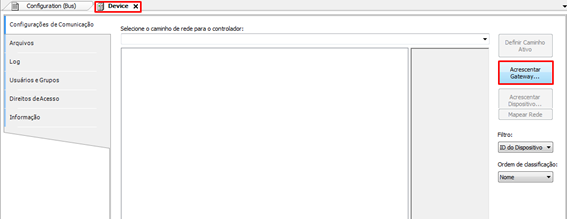

A aba Device irá abrir automaticamente. Clique em Acrescentar Gateway.

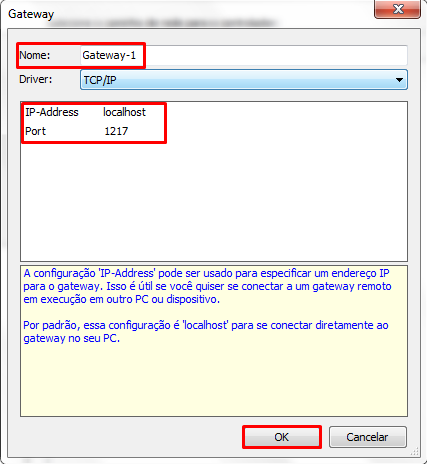

A janela Gateway abrirá. Nesta janela pode-se atribuir um nome, IP e porta ao gateway que está sendo criado. Neste tutorial iremos adotar o localhost para o IP e 1217 para a porta. Clique em OK após configurar o gateway.

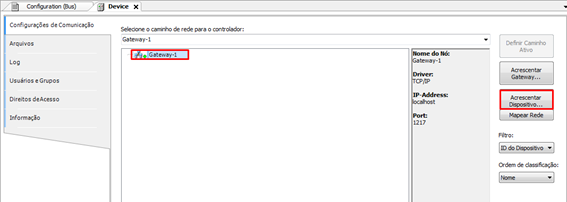

Após, clique no gateway inserido e clique em Acrescentar Dispositivo.

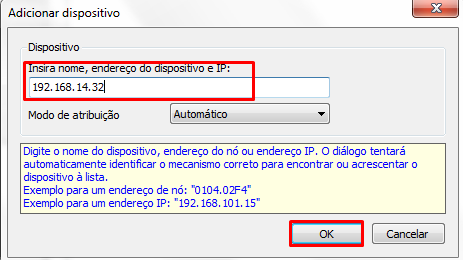

A janela Adicionar Dispositivo abrirá. Insira o IP do CLP que deseja se comunicar e clique em OK.

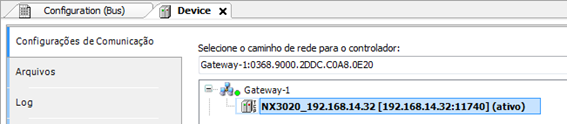

Dê dois cliques sobre o dispositivo adicionado para ativá-lo.

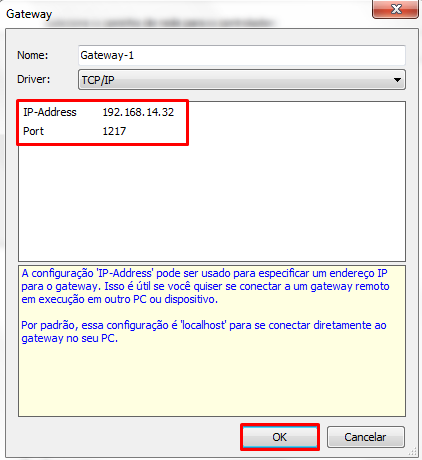

Obs.: Caso o dispositivo não seja encontrado, exclua o gateway inserido e acrescente um novo gateway. Na janela de configuração deste gateway, insira o IP do dispositivo ao invés de localhost e clique em OK.

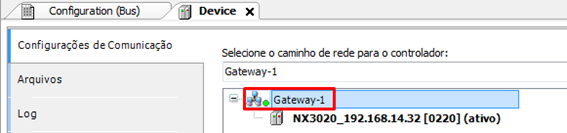

Dê dois cliques sobre o gateway inserido e ele irá adicionar o dispositivo e ativá-lo.
Por fim, na barra superior do software, clique em Comunicação e após, em Login.

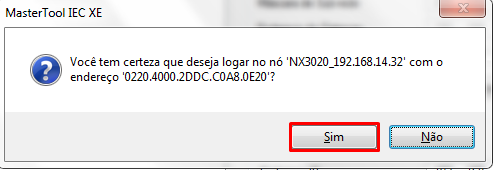

Clique em Sim no questionamento de confirmação da realização do login.
2.3. Alterar IP do computador pelo Windows 7
Nesta seção será visto como alterar o IP do computador, deixando-o fixo na mesma rede do CLP. Para isso, vamos considerar que o CLP que desejamos nos comunicar está com IP: 192.168.15.1.

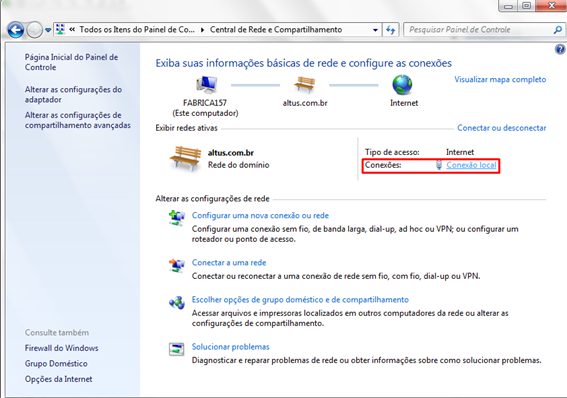

Primeiramente, vá no Painel de Controle de sua máquina e entre em Central de Rede e Compartilhamento. Clique no campo ao lado de Conexões.

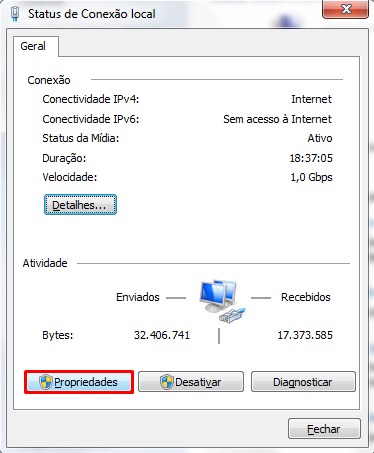

Na janela que abrirá, clique em Propriedades.

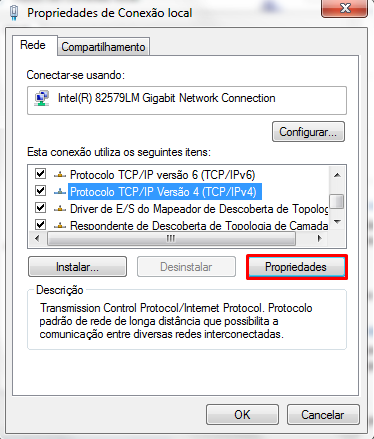

A janela Propriedades de Conexão local abrirá. Selecione Protocolo TCP/IP Versão 4 (TCP/IPv4) e clique em Propriedades.

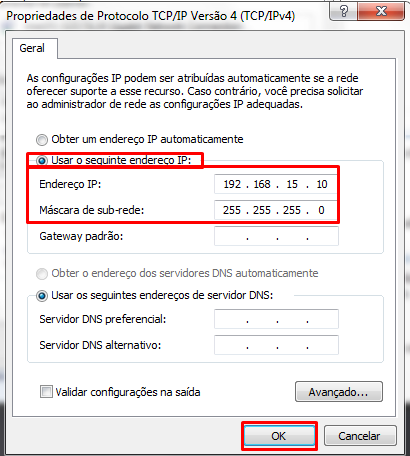

Na janela que se abrirá, selecione a opção Usar o seguinte endereço IP e insira um endereço IP que esteja na mesma rede do CLP, porém que não seja igual ao do CLP. Neste tutorial utilizamos o IP: 192.168.15.10. Clique no campo abaixo para que a Máscara de sub-rede seja inserida automaticamente e então, clique em OK para finalizar.
Pronto, o computador estará com IP fixo e na mesma rede do CLP.
